Besiktningsrapport

7.8

Installation genom

Voltify

Datum

14 november 2022

Ort

Hjärnarp, Skåne län

Dragavlastade

Infästning Råspont

Kabeluppfästning

+ 6

79% godkända21% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareMOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

Installerad av Voltify som har ett lågt snittbetyg på 7.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

MOD 3-10KTL3-XH

Anmärkningar

5/30

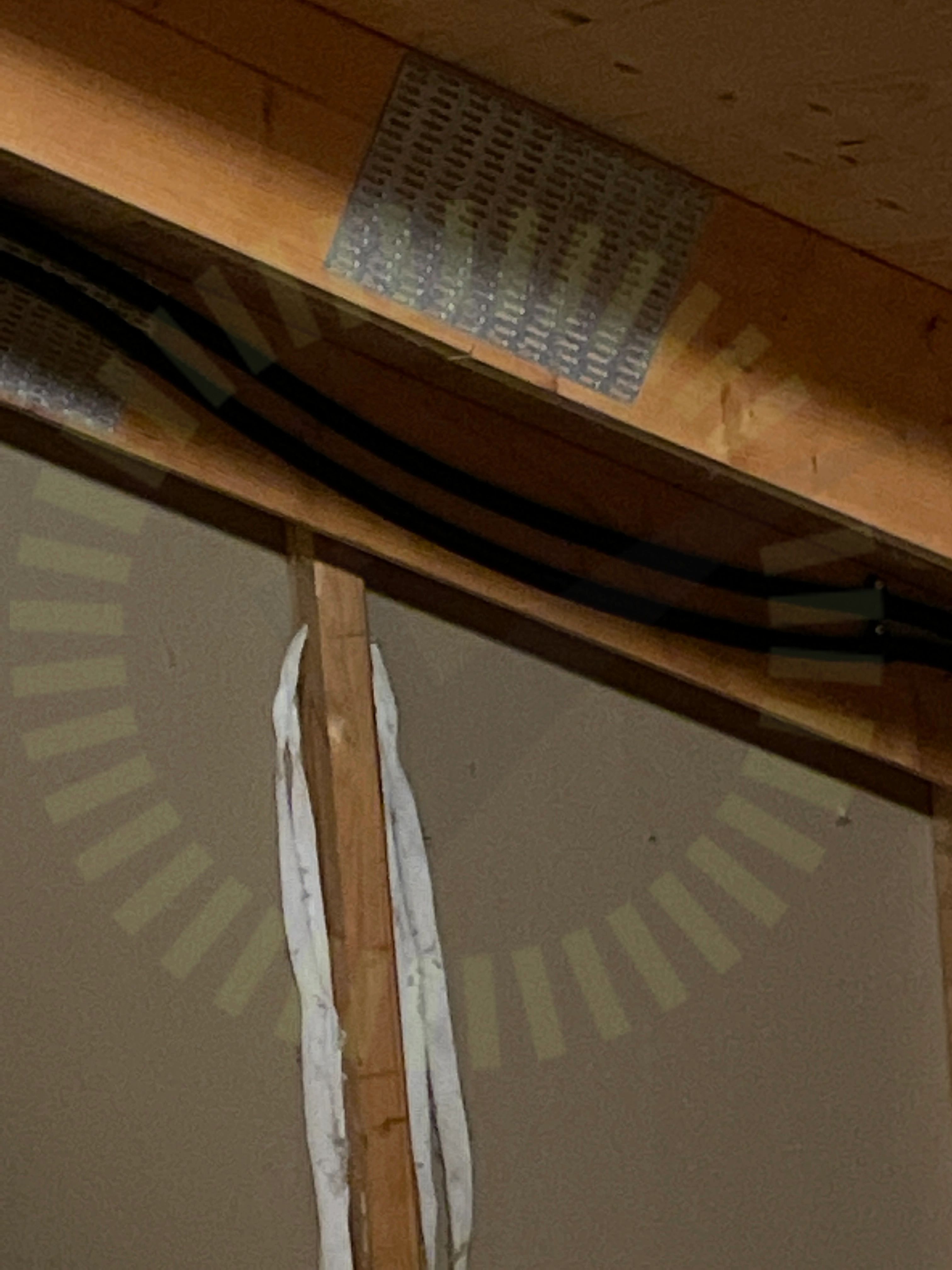

1.1 DC Förläggning

Inte godkänd

Hängande flexslang / Ej tillförlitligt uppfäst på vind

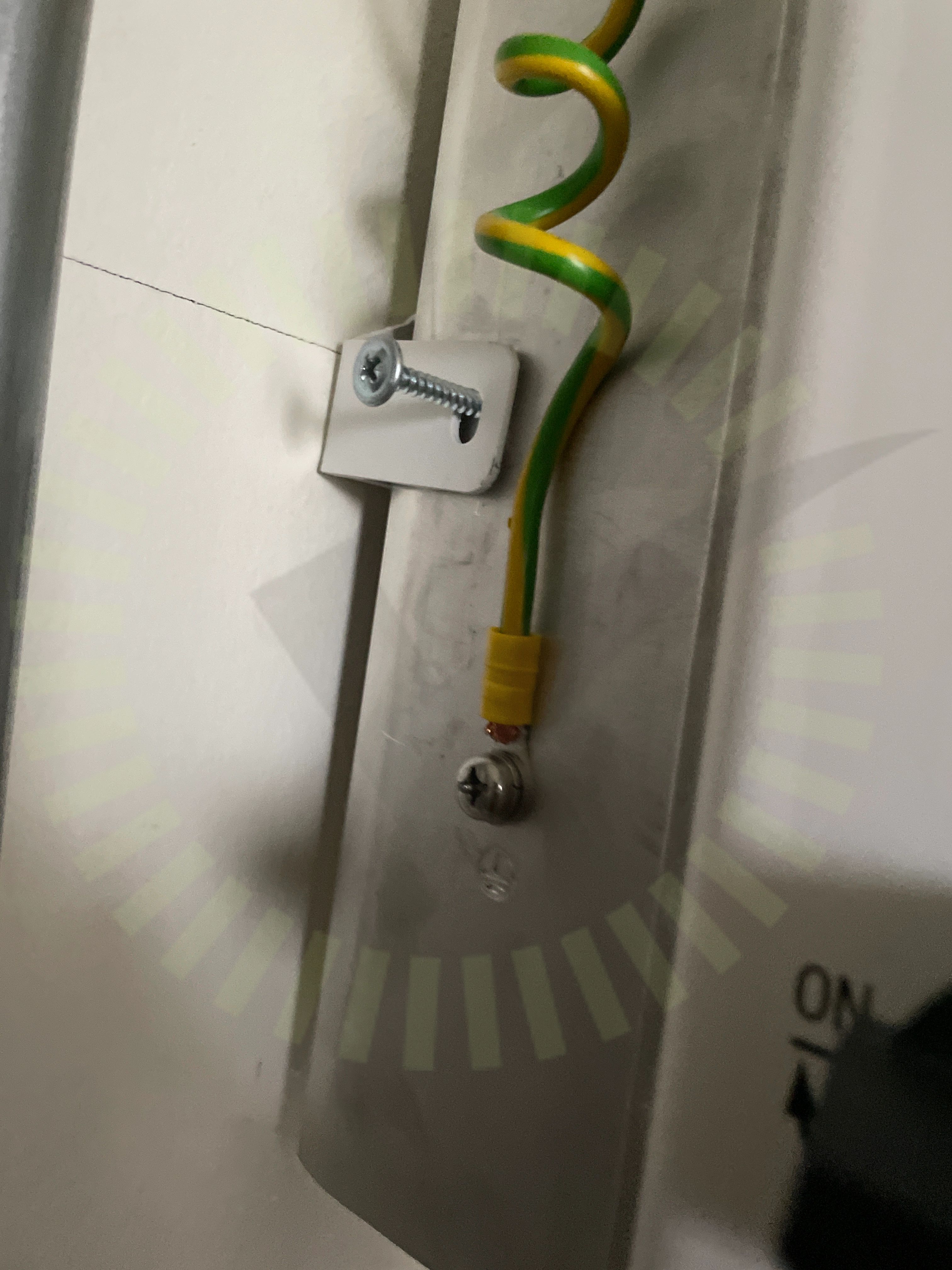

1.2 Fastsäkring av produkt

Inte godkänd

Fel sorts skruv

GroWatt Installations Manual, 2022-1-18, Sida 15

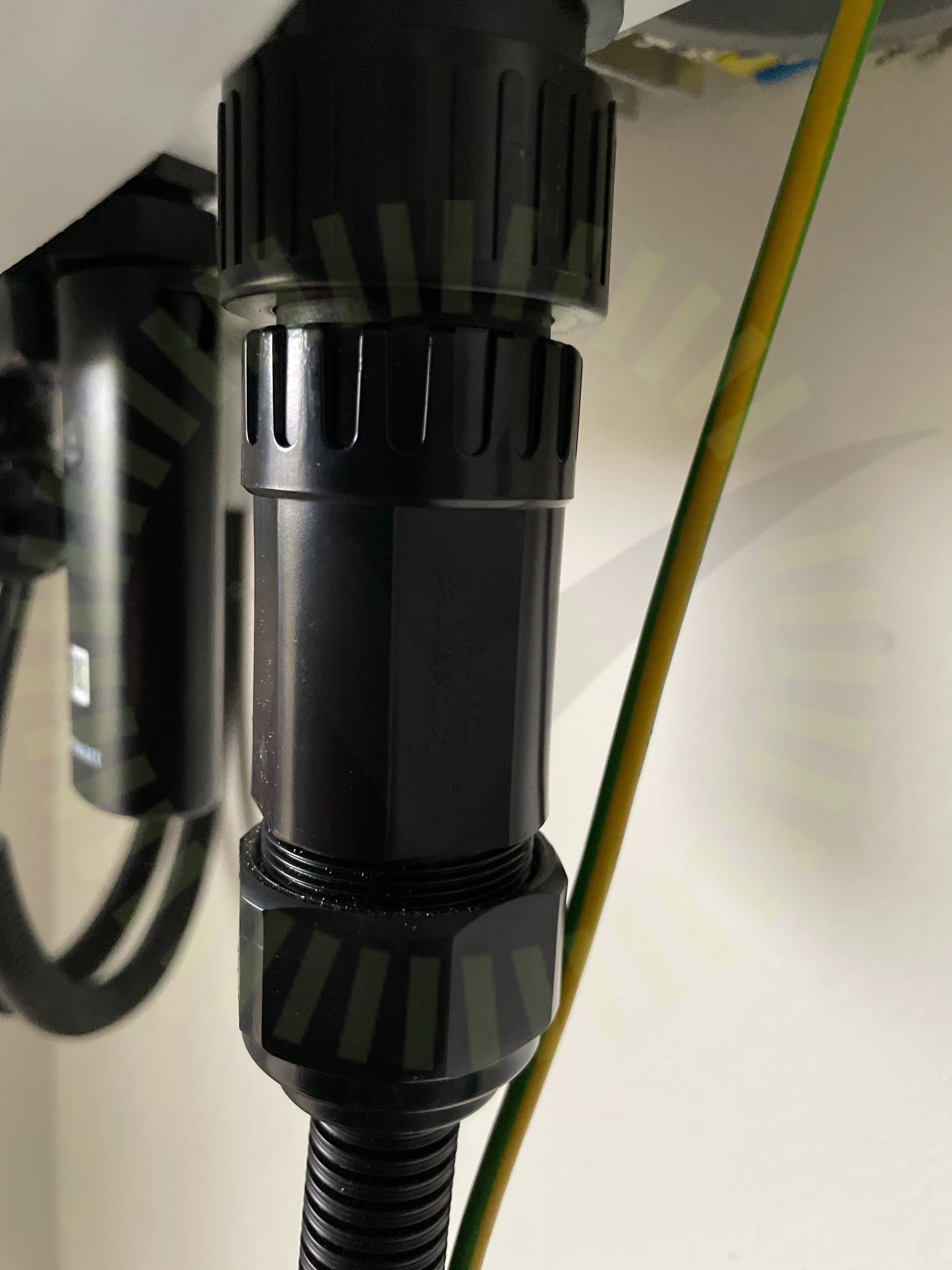

1.3 Förskruvning

Inte godkänd

Förskruvningen ej åtdragen

GroWatt Installations Manual, 2022-1-18, Sida 18

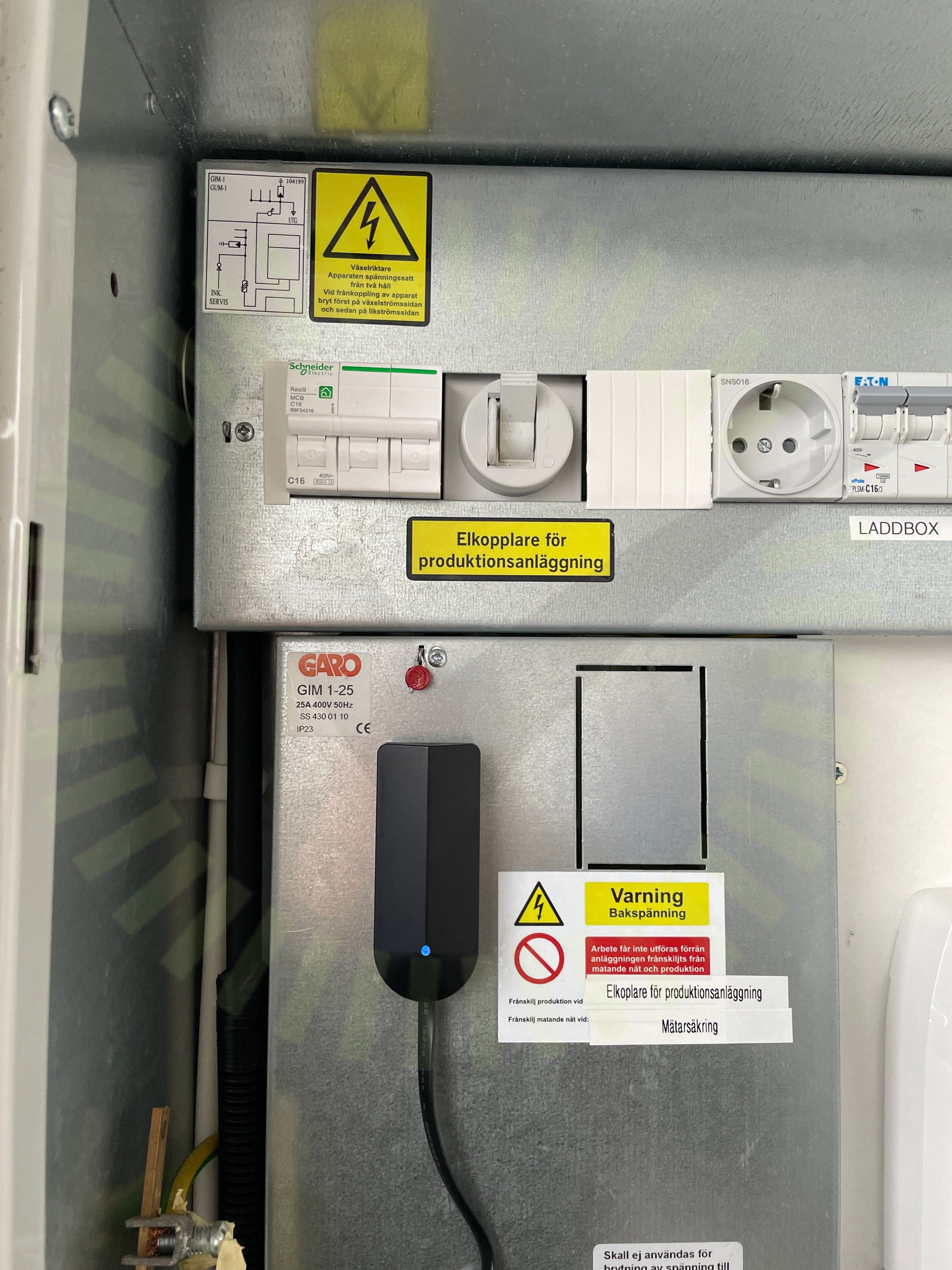

1.4 Märkning

Inte godkänd

Säkringar för växelriktare ej märkta

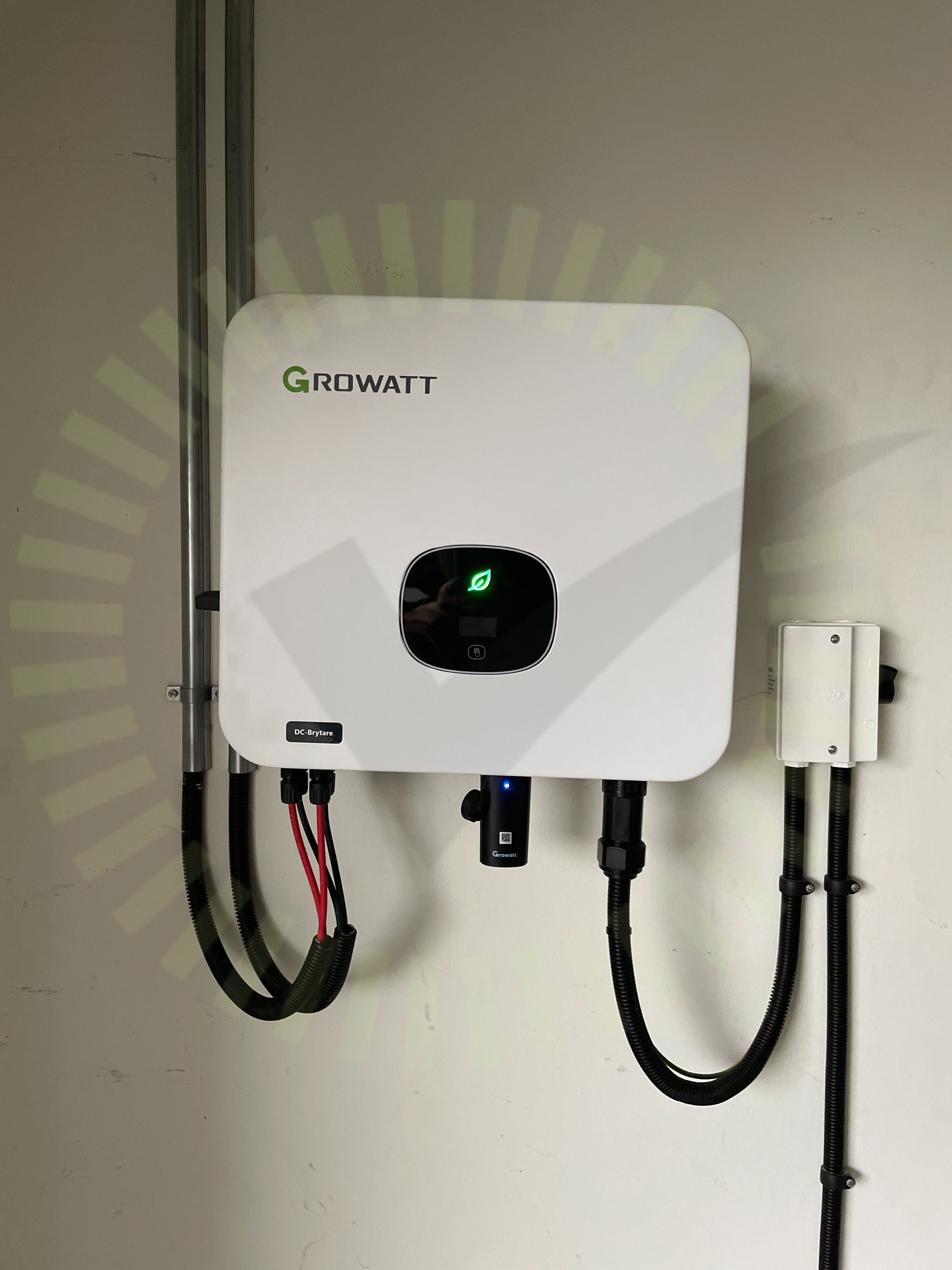

1.5 Varning för likström

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

25/30

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaPESäkringTillförlitligt fästVarning för backspänningVinkelVäderskydd

Säkerhetsbrytare AC

Anmärkningar

1/6

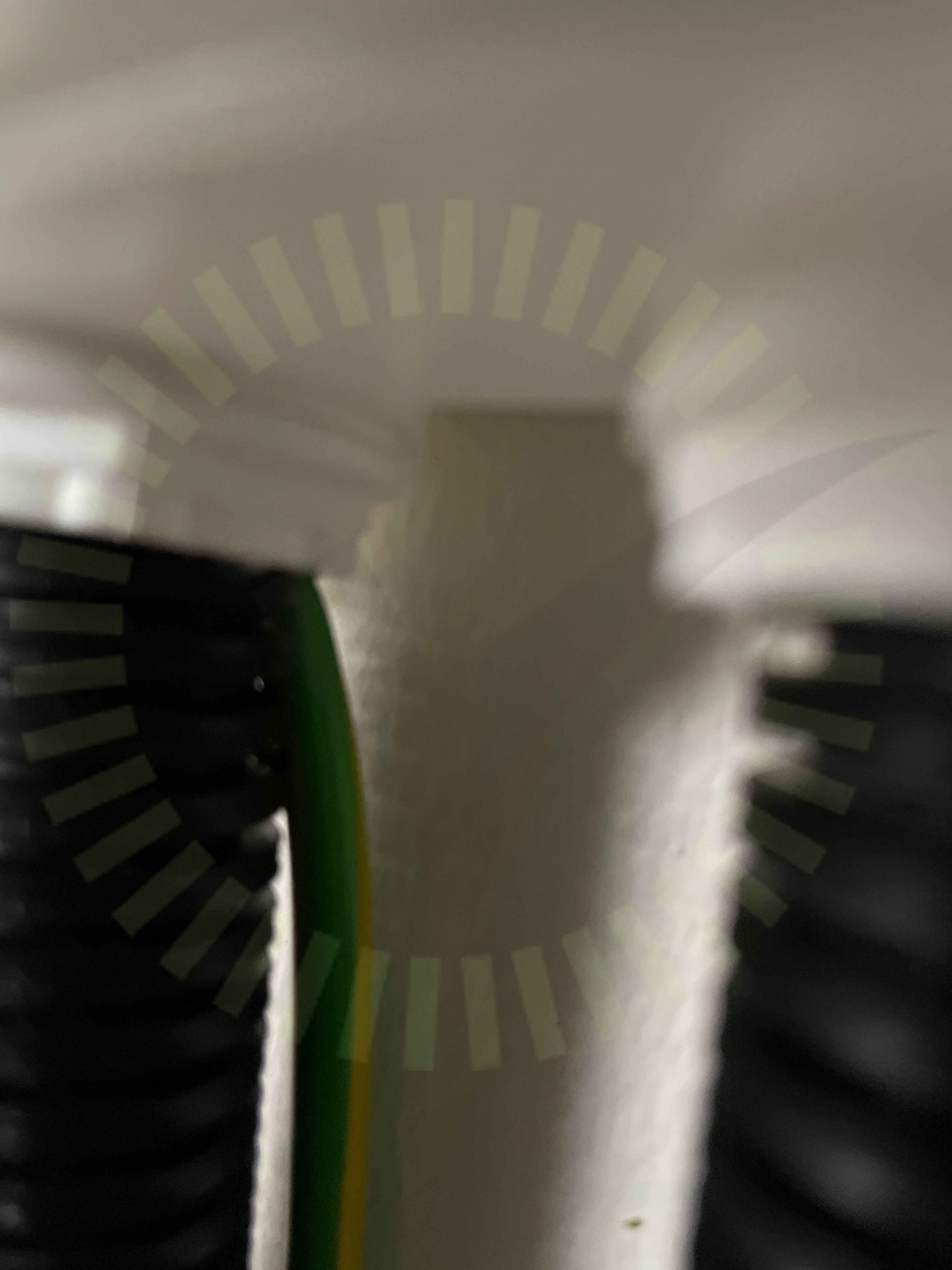

2.1 Förskruvningar

Inte godkänd

Två kablar in i en förskruvning avsedd för en kabel

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Trina: Vertex DE09.05

Anmärkningar

2/11

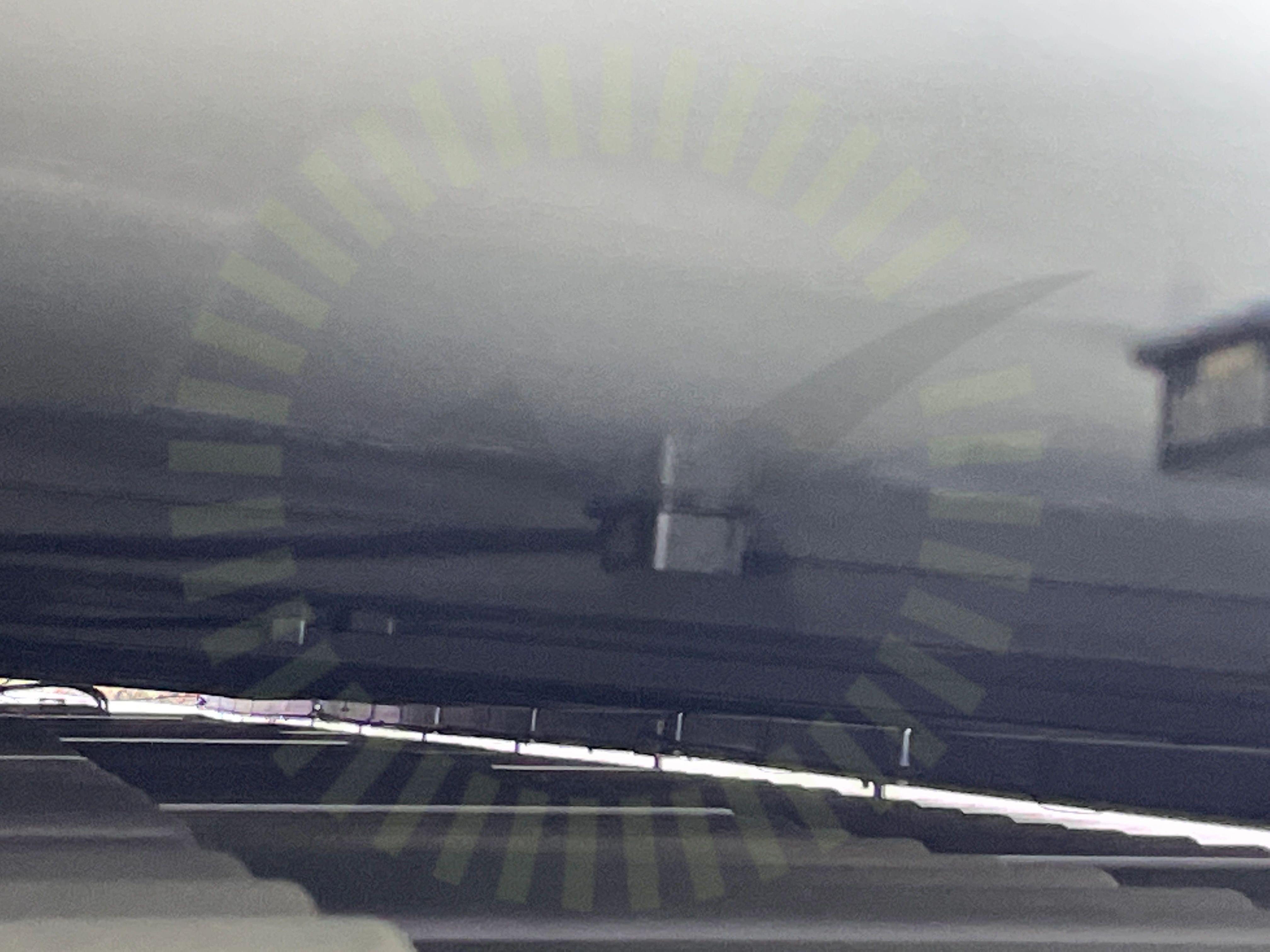

3.1 Dragavlastade

Inte godkänd

Kablage hårt åtdragna.

SS 436 40 00 (522.8.3)

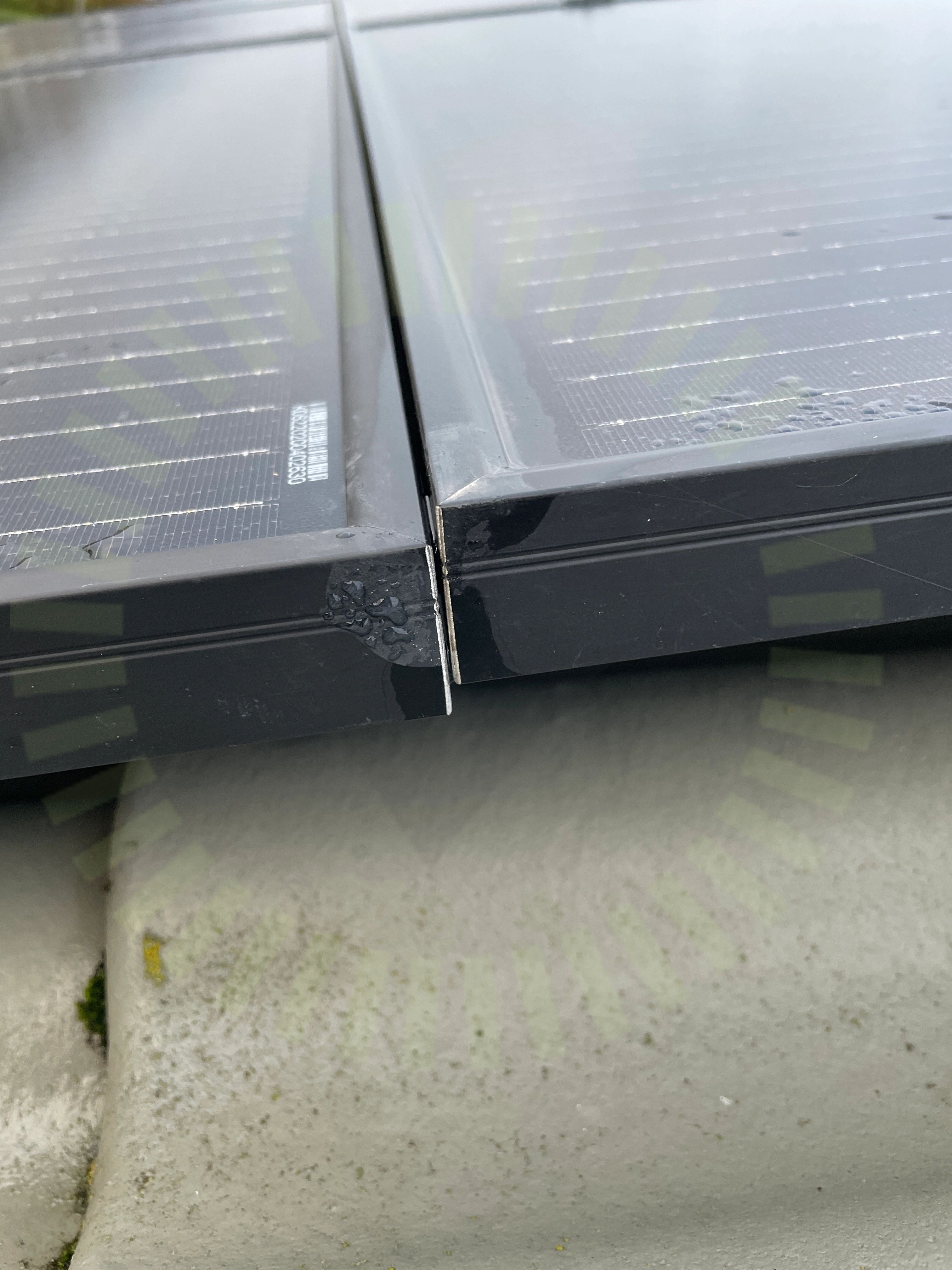

3.2 Mellanrum panelram

Inte godkänd

Panelerna ligger dikt till varandra

Tillverkarens anvisningar

Godkända kontrollpunkter

8/11

DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadSkadorSkugga

Ej tillgängligt vid besiktning

1/11

Strängförläggning

Van der Valk: ValkPitched - Clamp

Anmärkningar

5/18

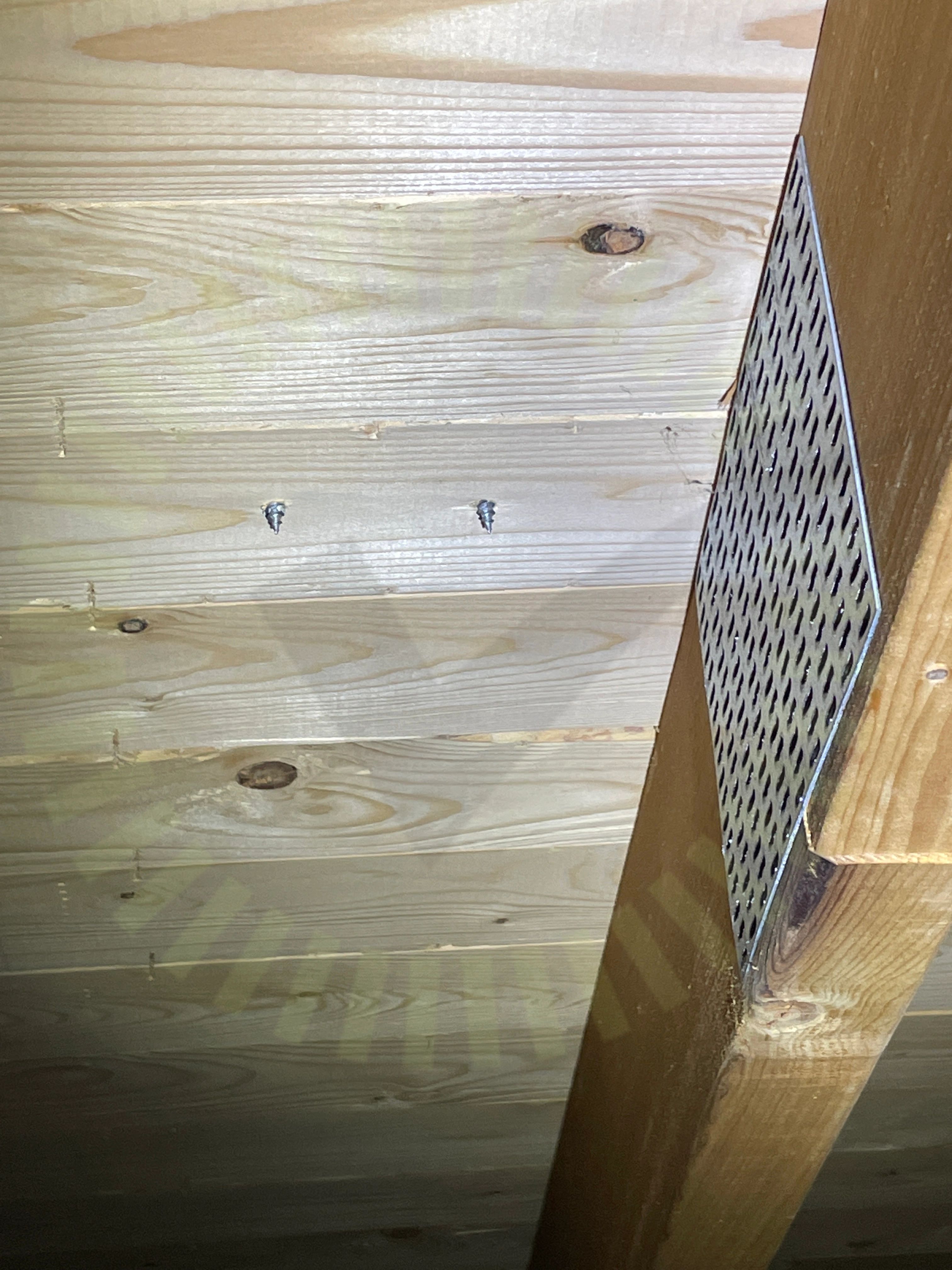

4.1 Infästning Råspont

Inte godkänd

Fästen sitter med fel antal skruv

Tillverkarens anvisningar

4.2 Infästningarnas CC mått

Inte godkänd

Lastberäkning stämmer ej, beräknat på ESDEC monterat van det valk. Högst uppmätt mått mellan krokar 900 mm

Tillverkarens anvisningar

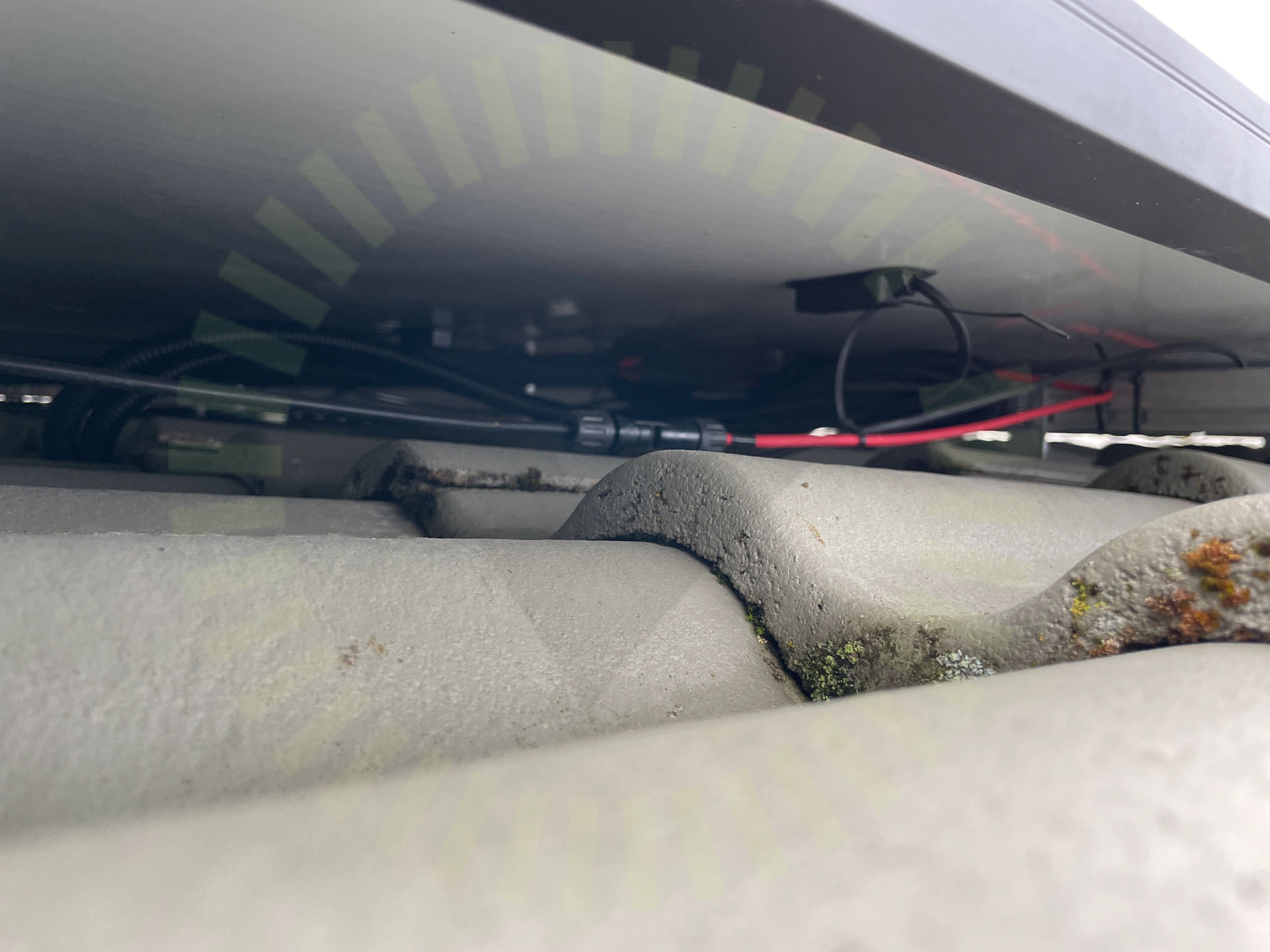

4.3 Kabeluppfästning

Inte godkänd

Kablage ej uppfäst korrekt

SS 436 40 00 (712.521.101 och 522.8.4)

4.4 Skenornas överhäng

Inte godkänd

Lastberäkning stämmer ej, beräknat på ESDEC monterat van det valk. Uppmätt avstånd överhäng 330 mm

Tillverkarens anvisningar

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning stämmer ej, beräknat på ESDEC monterat van det valk.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/18

Avstånd pannaFrämmande materialMittfästeMontagesystem: SkadorPanelramens tjocklekShimsSkarp kantSkenornas infästningSkenornas skarvSkyddSlutfästeVäderbeständigt material

Ej tillgängligt vid besiktning

1/18

Takgenomföring
