Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

Svea Solar

Datum

18 mars 2024

Ort

Svartå, Örebro län
AC anslutning växelriktare
Fastsäkring av produkt
Jordning av chassi
80% godkända20% ej godkända

Om installationen

VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriHuawei: LUNA2000-5-15-S0
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

4/15
Batteri PE

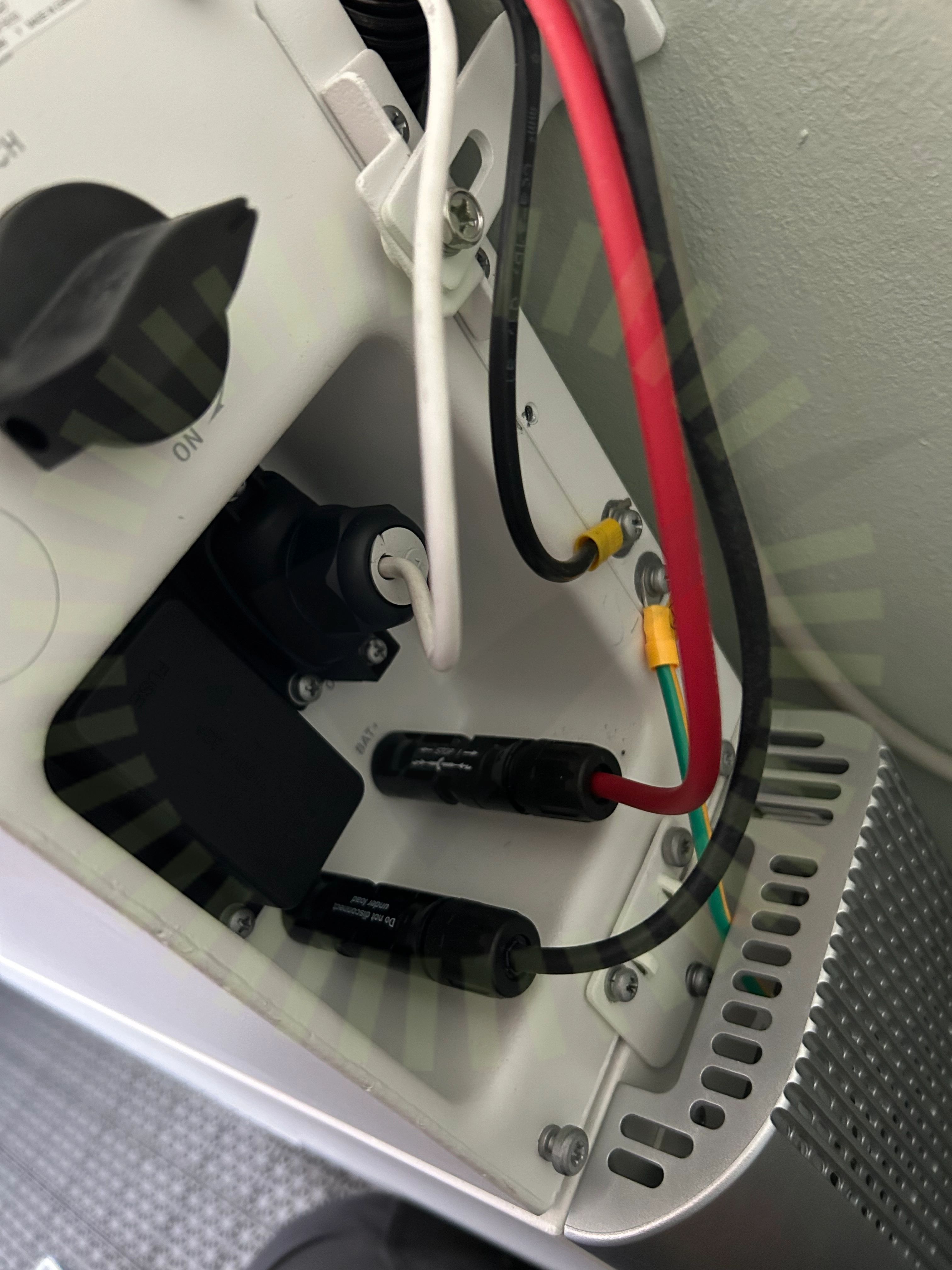

1.1 Batteri PE

Inte godkänd

Jordkabeln har fel färg.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90
Närliggande objekt

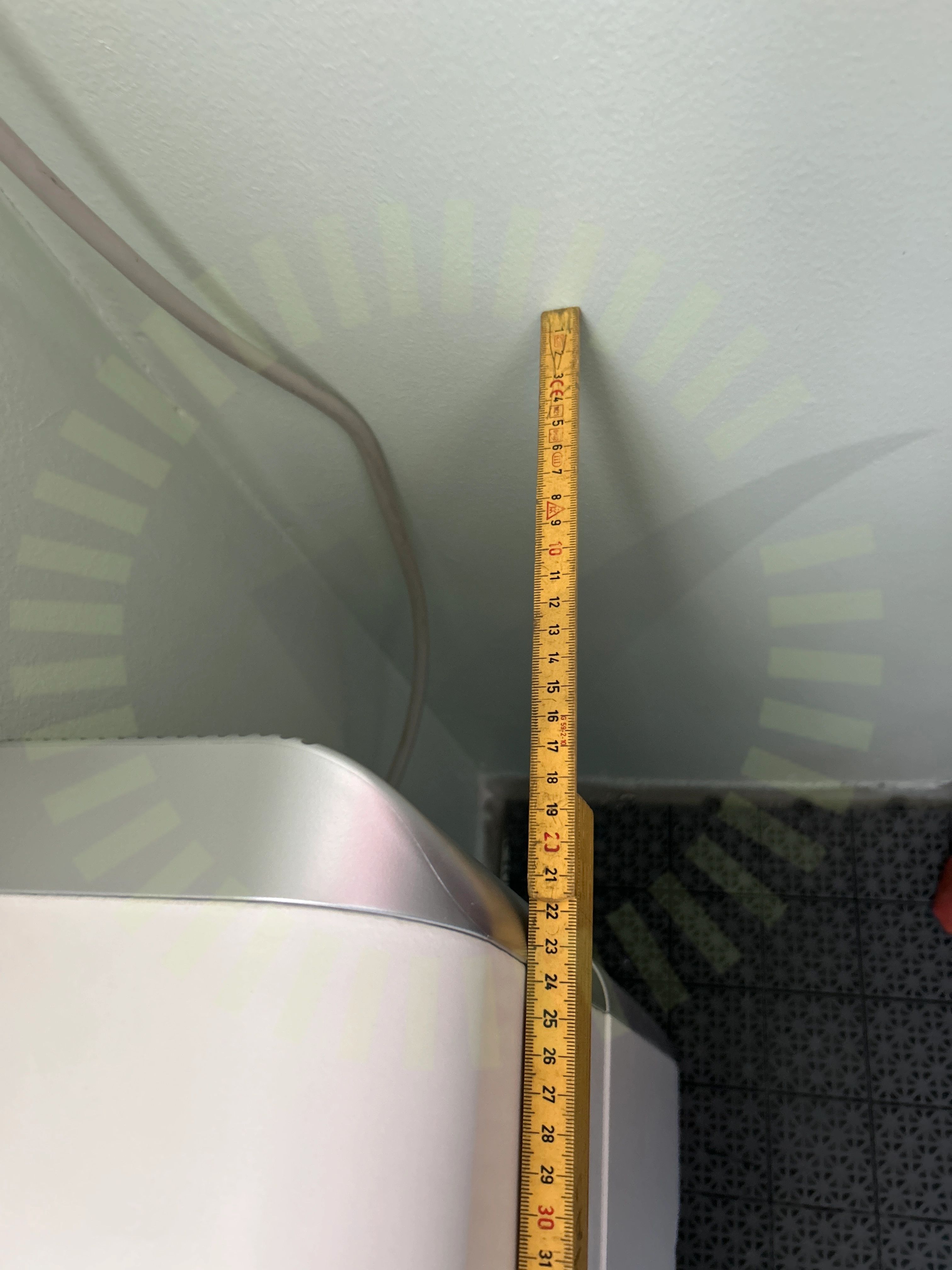

1.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
Placering av batteri

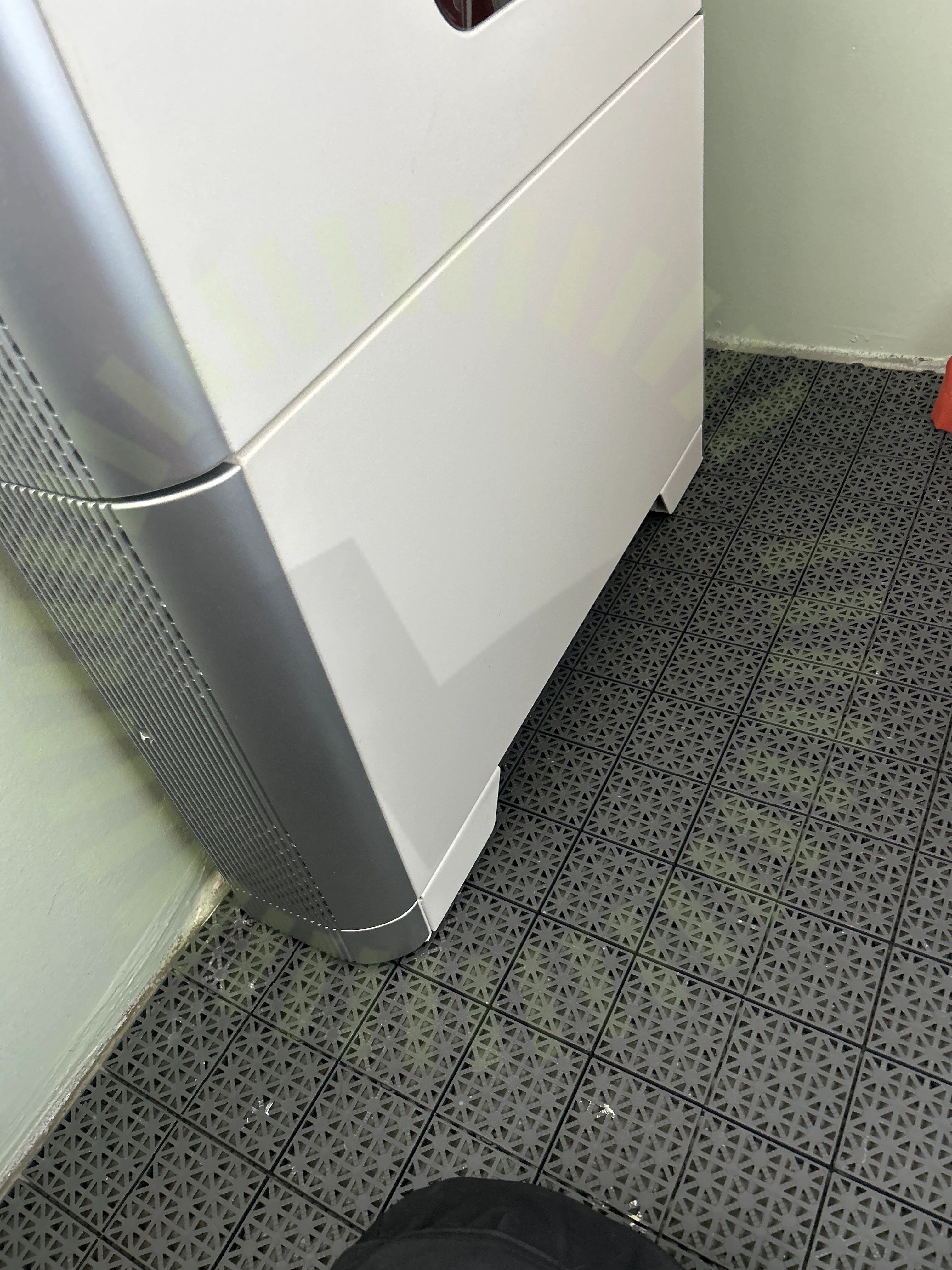

1.3 Placering av batteri

Inte godkänd

Batteriet är inte placerat på ett brandskyddande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
Fastsäkring av produkt

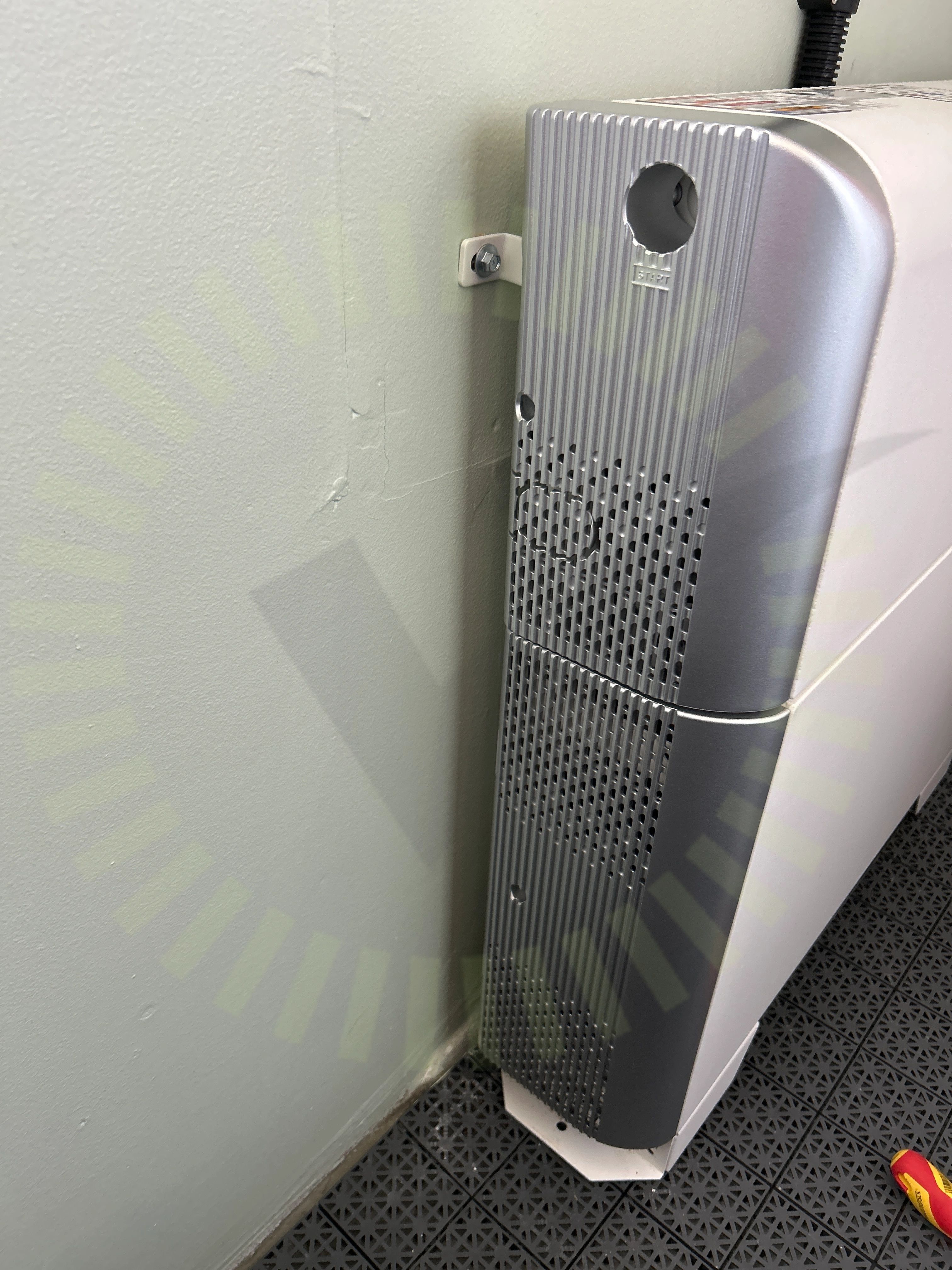

1.4 Fastsäkring av produkt

Inte godkänd

Alla batteripack är inte fastsäkrade, krav vid väggmontering. Batteriet är inte fastskruvat i golvet.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

Godkända kontrollpunkter

11/15
Avstånd till havetAvstånd till växelriktareBatterikåporDC anslutningRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Varselmärkning

Anmärkningar

2/4
Informering av solceller

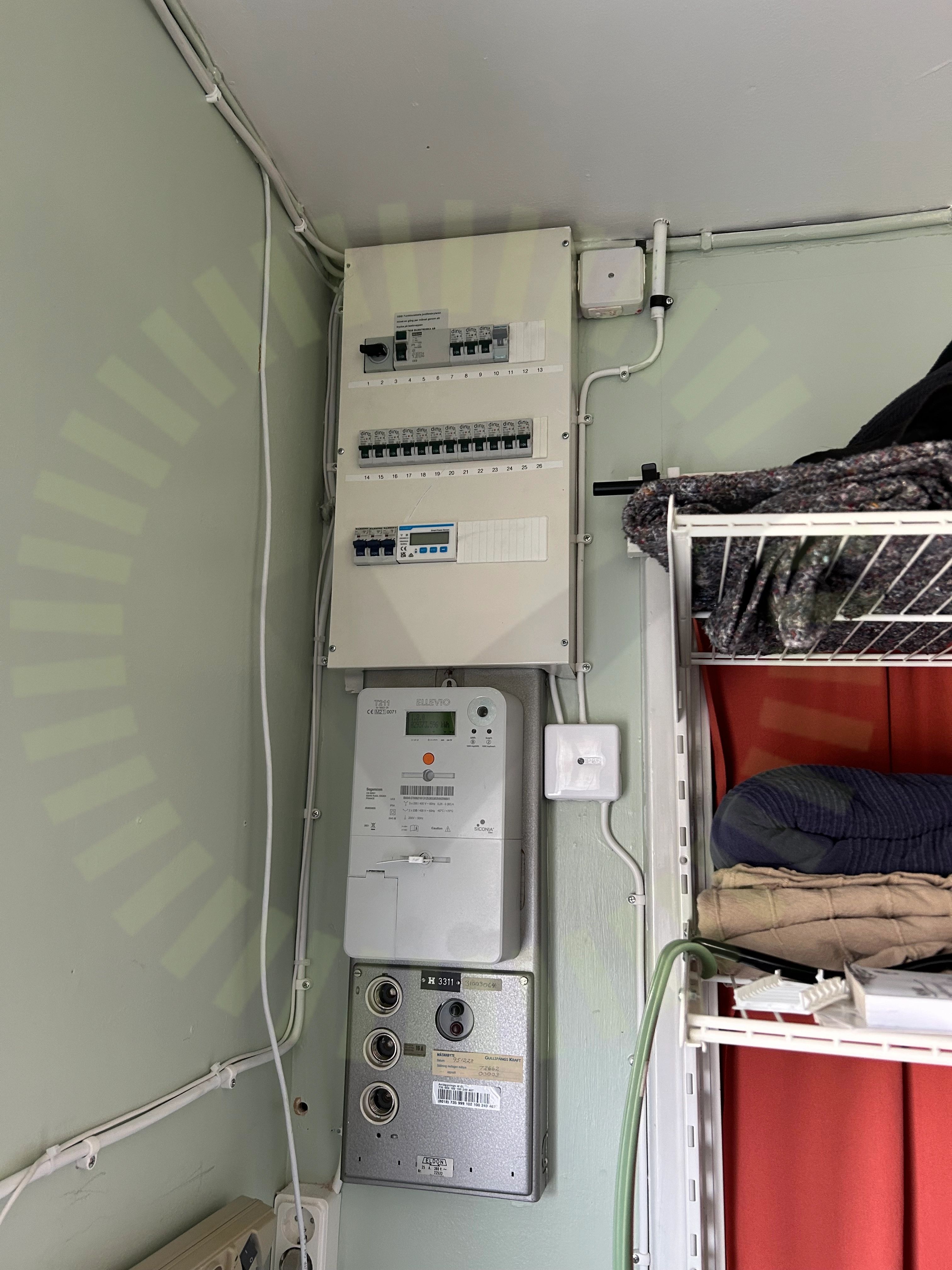

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

2.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

4/32
AC anslutning växelriktare

3.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 40-44
Genomföringar

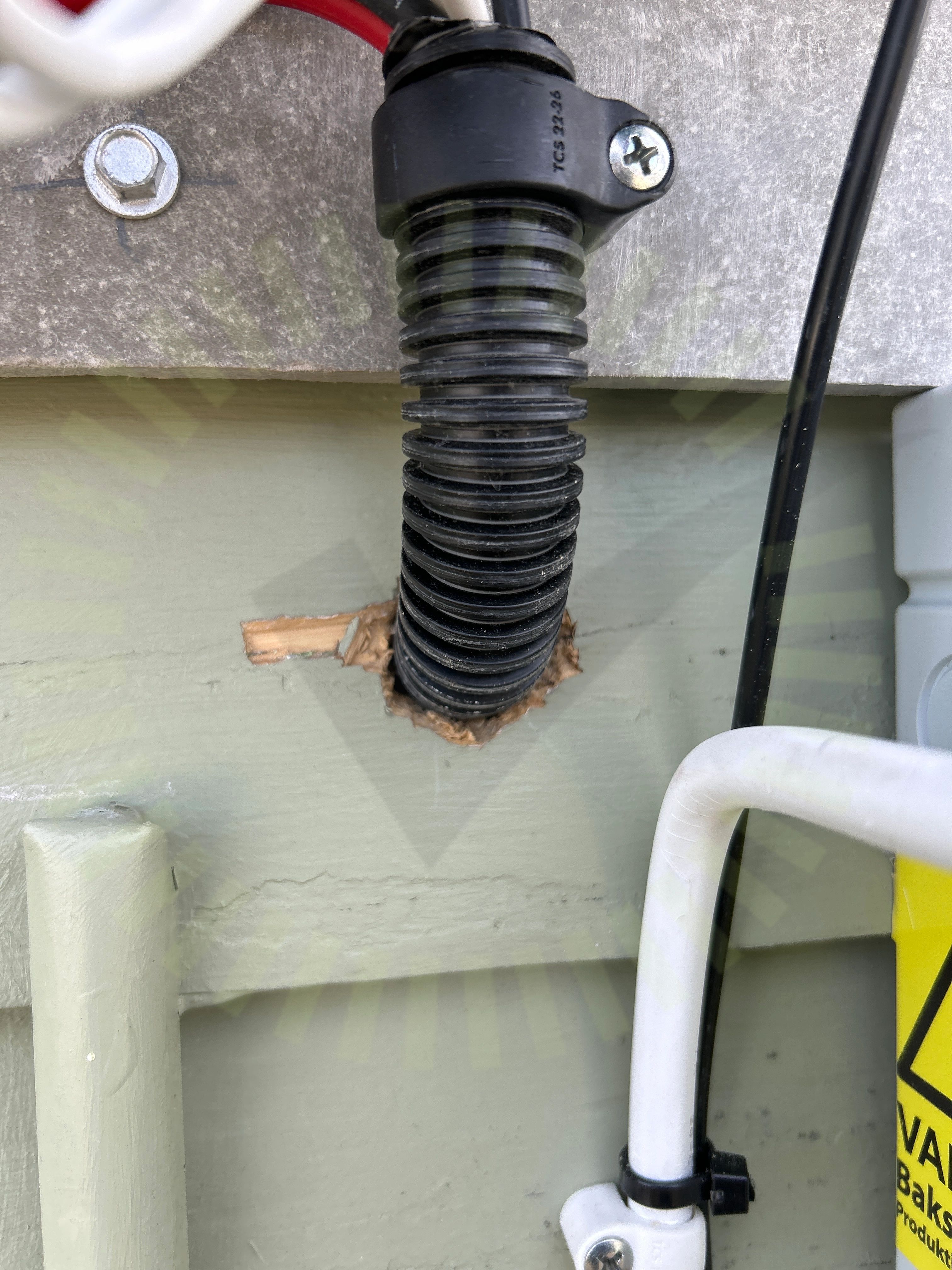

3.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Jordning av chassi

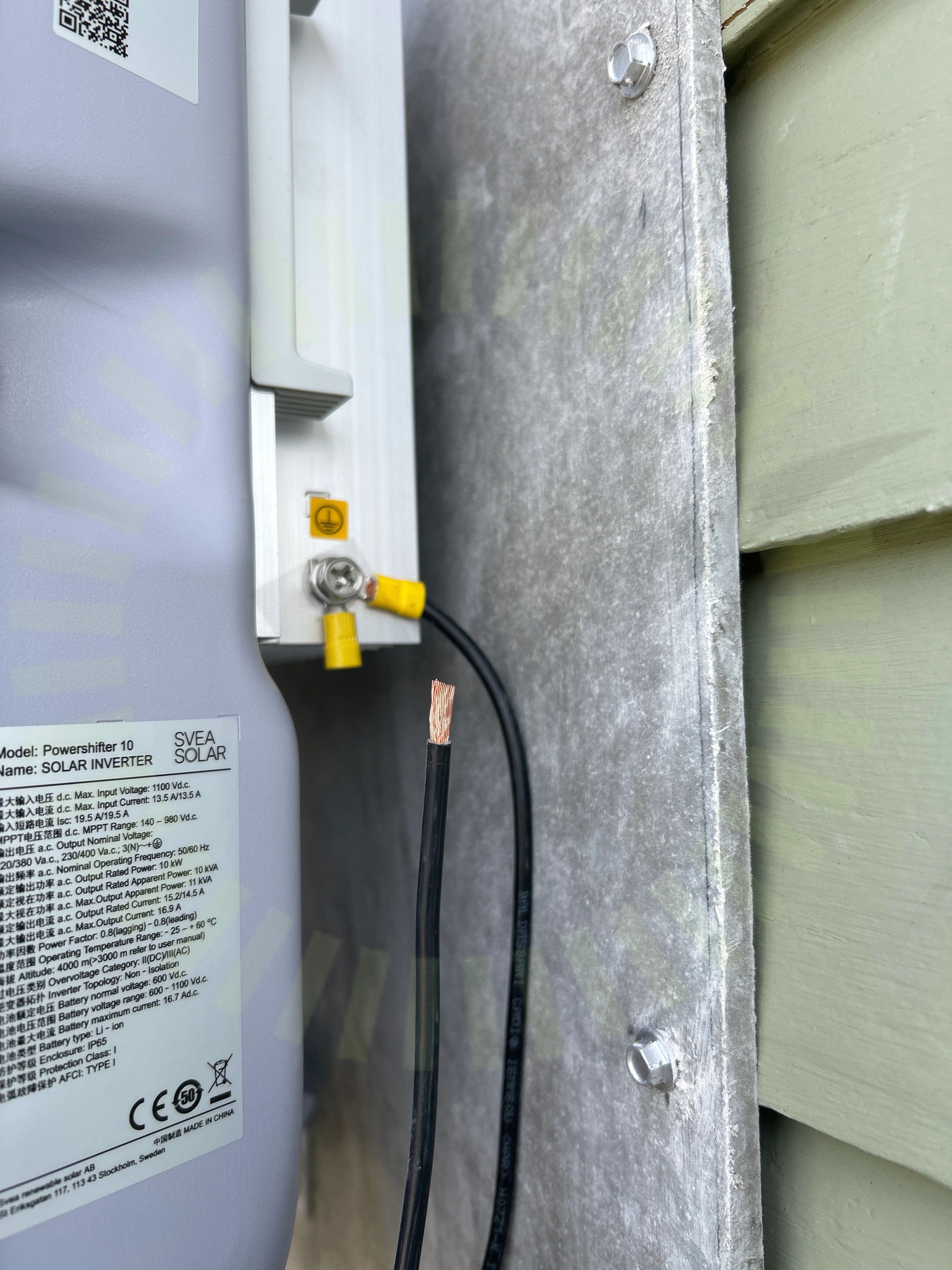

3.3 Jordning av chassi

Inte godkänd

Jordkabeln är inte fastsäkrad samt har fel färg.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 37-39
Skadat kablage

3.4 Skadat kablage

Inte godkänd

Isolering skadad.

Godkända kontrollpunkter

28/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
