Besiktningsrapport

8.0

Installation genom

Svea Solar

Datum

18 mars 2024

Ort

Svartå, Örebro län

Stress på kontakter

Skenornas infästning

Skenornas överhäng

+ 15

80% godkända20% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemESDEC Lutande Panntak

VäxelriktareSVEA SOLAR: Power Shifter 6-10kW

BatteriHuawei: LUNA2000-5-15-S0

TillbehörCHINT: DTSU666

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

4/15

2.1 Batteri PE

Inte godkänd

Jordkabeln har fel färg.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90

2.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

2.3 Placering av batteri

Inte godkänd

Batteriet är inte placerat på ett brandskyddande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

2.4 Fastsäkring av produkt

Inte godkänd

Alla batteripack är inte fastsäkrade, krav vid väggmontering. Batteriet är inte fastskruvat i golvet.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

Godkända kontrollpunkter

11/15

Avstånd till havetAvstånd till växelriktareBatterikåporDC anslutningRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/24

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

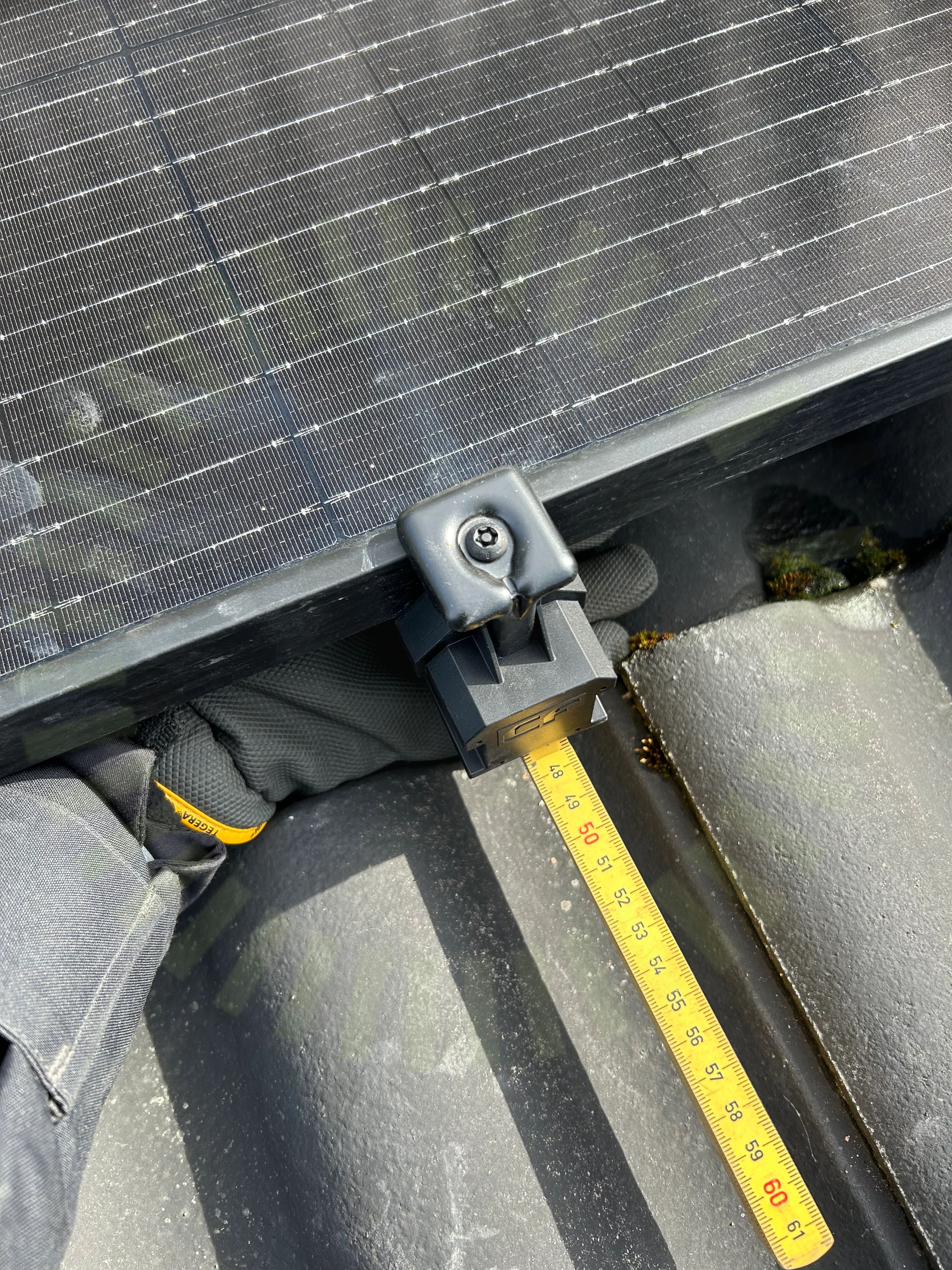

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

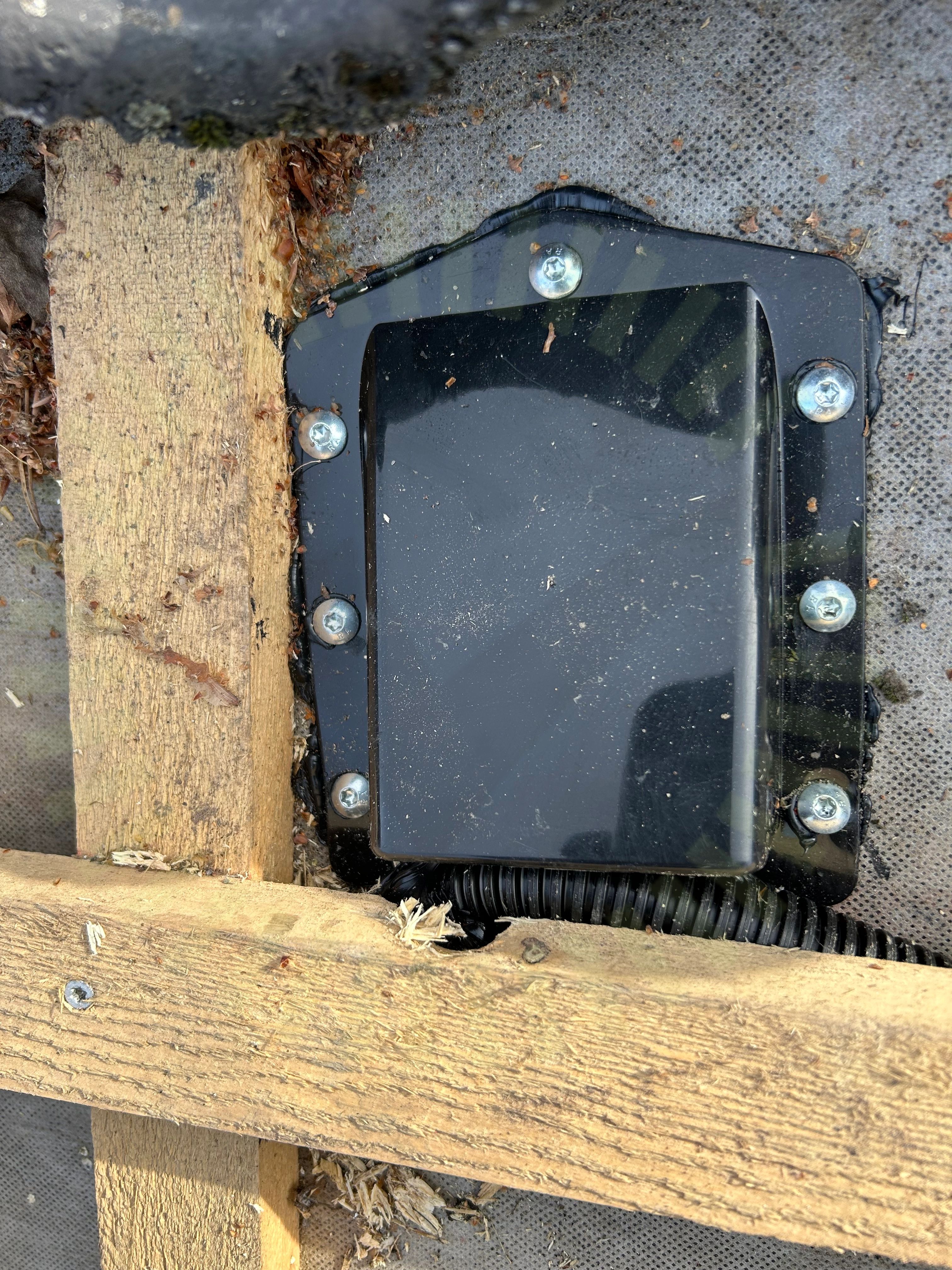

4.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Okänd Solpanel

Anmärkningar

4/19

5.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

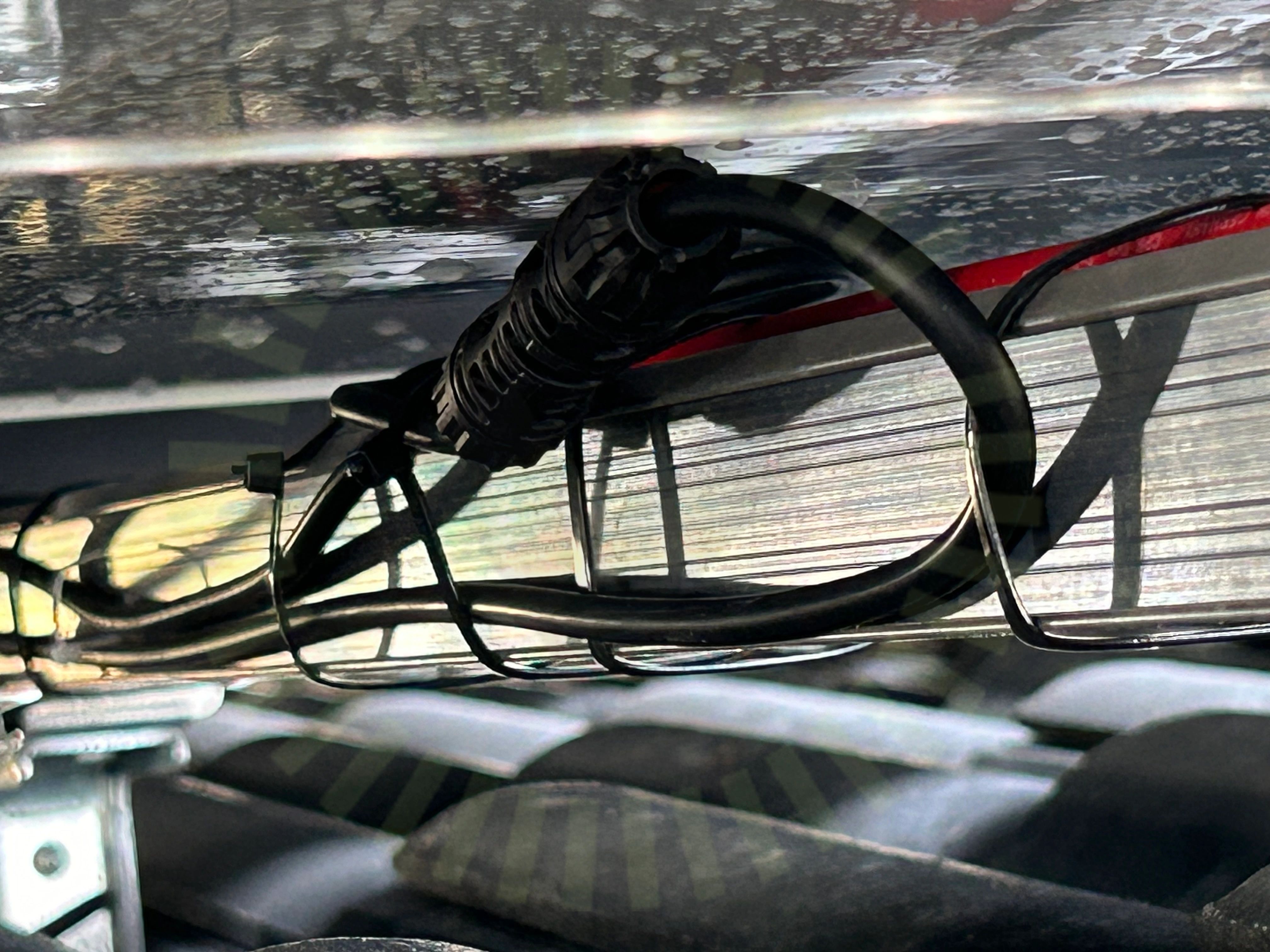

5.2 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

5.3 Klämmornas placering

Inte godkänd

Manual för godkända klämzoner saknas.

5.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/19

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/19

Klämmornas storlek

Undercentral

Anmärkningar

2/6

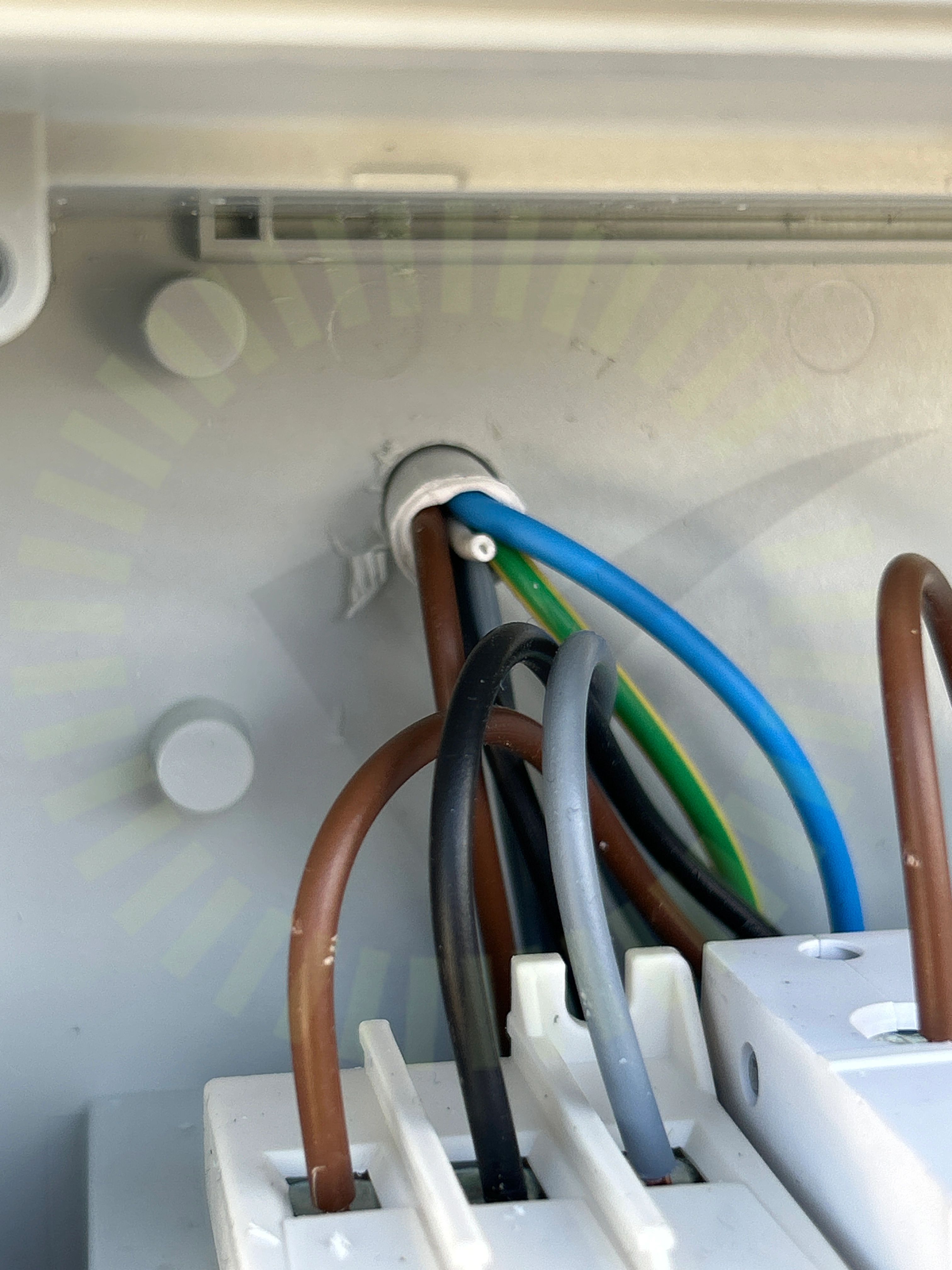

6.1 IP-Klassning

Inte godkänd

Genomföring inte tätad, vilket påverkar IP-klassningen negativt.

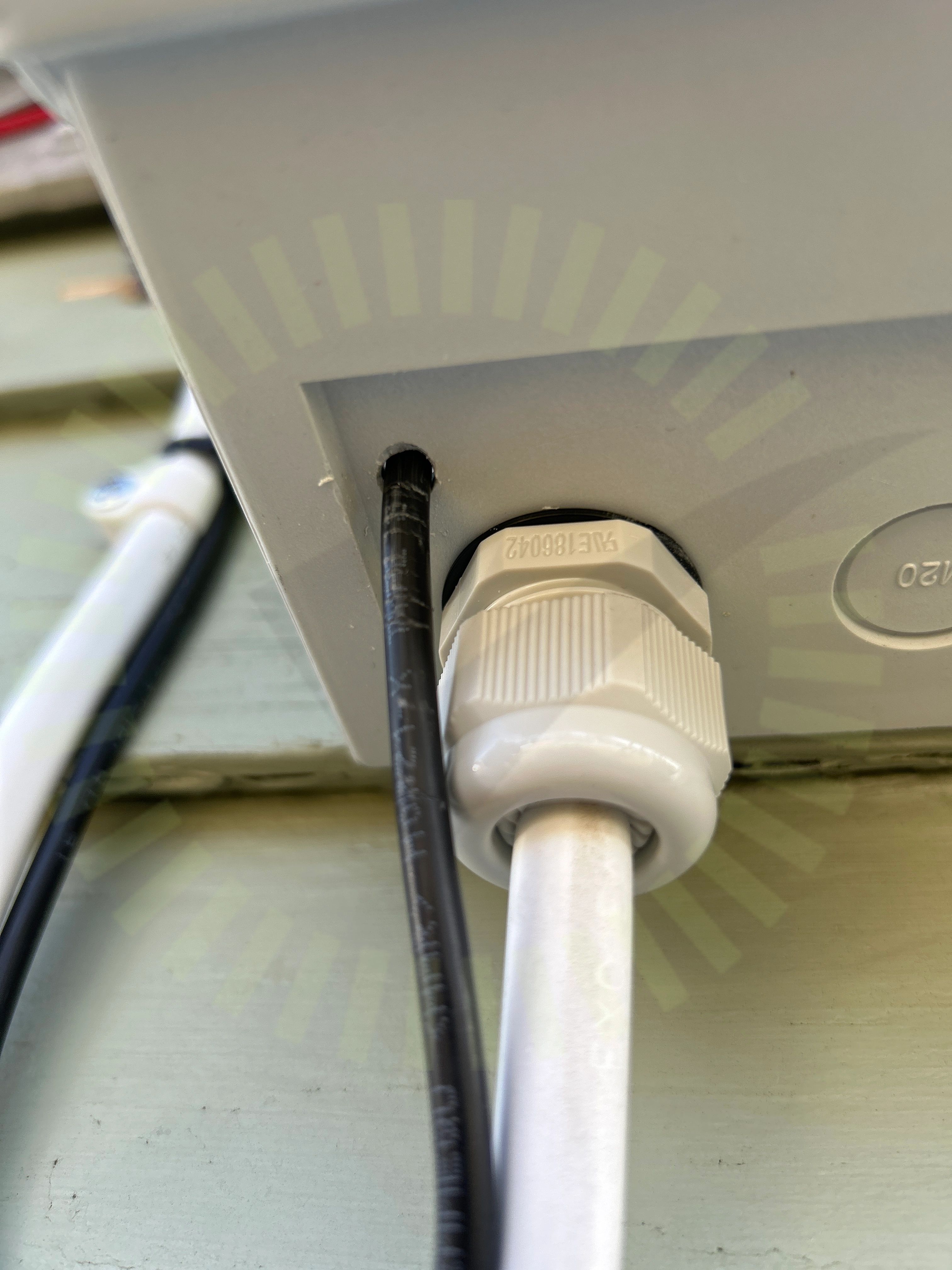

6.2 Kabelinföringar

Inte godkänd

Kabelinföring är inte tät, vilket påverkar IP-klassningen negativt.

Godkända kontrollpunkter

4/6

FemledarsystemInfästningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

4/32

8.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 40-44

8.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

8.3 Jordning av chassi

Inte godkänd

Jordkabeln är inte fastsäkrad samt har fel färg.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 37-39

8.4 Skadat kablage

Inte godkänd

Isolering skadad.

Godkända kontrollpunkter

28/32

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
