Besiktningsrapport

9.2

Installation genom

Sun4Energy

Datum

6 februari 2023

Ort

Enebyberg, Stockholms län

Fästens placering

Säkerhetsavstånd

Kabeluppfästning

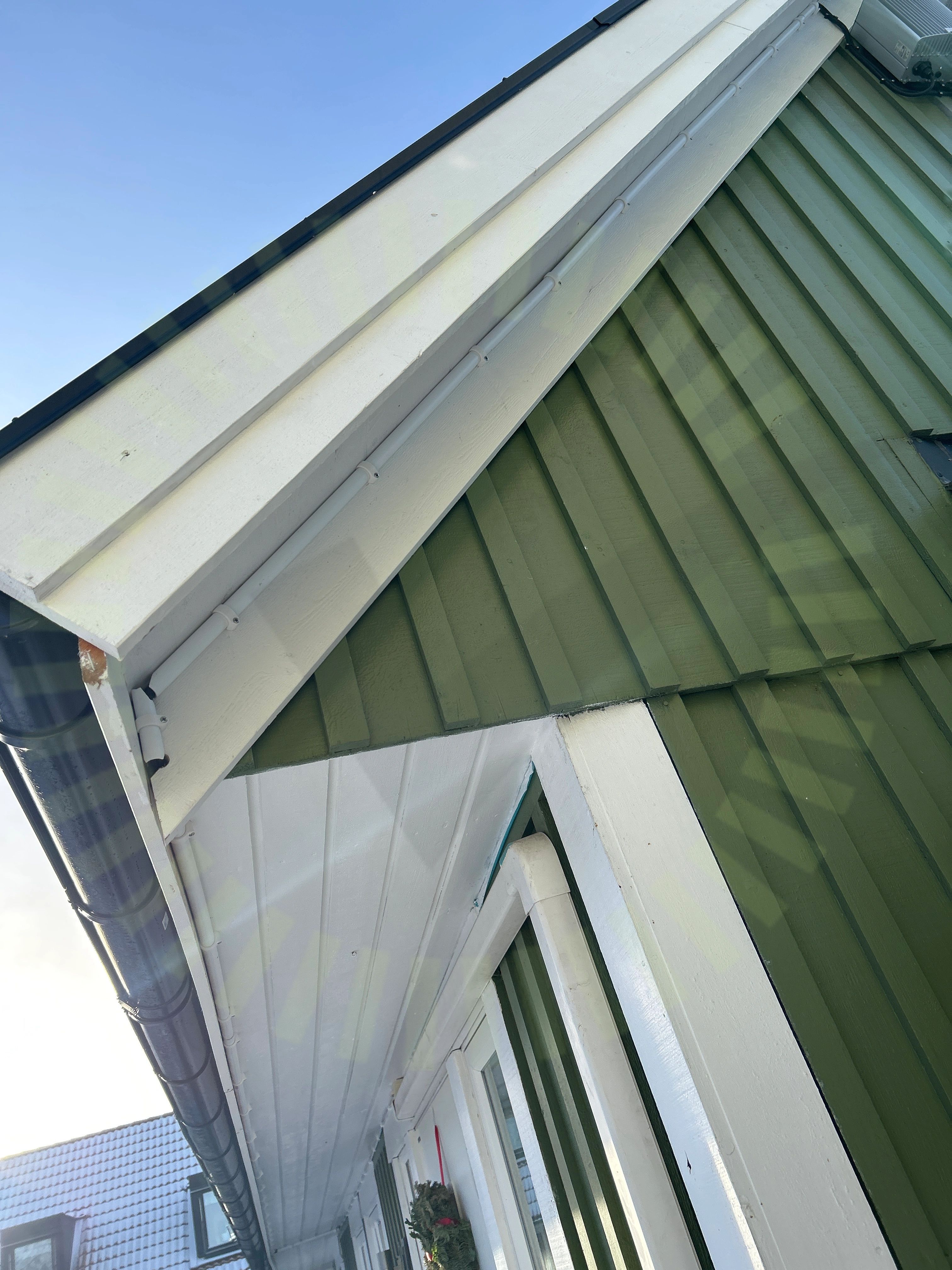

+ 1

94% godkända6% ej godkända

Om installationen

PanelerMEPV 120 HALF-CUT

OptimerareFerroAmp: SSO 8kW

MontagesystemESDEC Lutande tegeltak

VäxelriktareFerroAmp: FerroAmp 14kVA

TillbehörElmaterial: Kapsling

TillbehörDistributionsbox

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Distributionsbox

Godkända kontrollpunkter

10/10

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningKabelPlaceringTermisk påverkanYttre påverkan

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande tegeltak

Anmärkningar

3/26

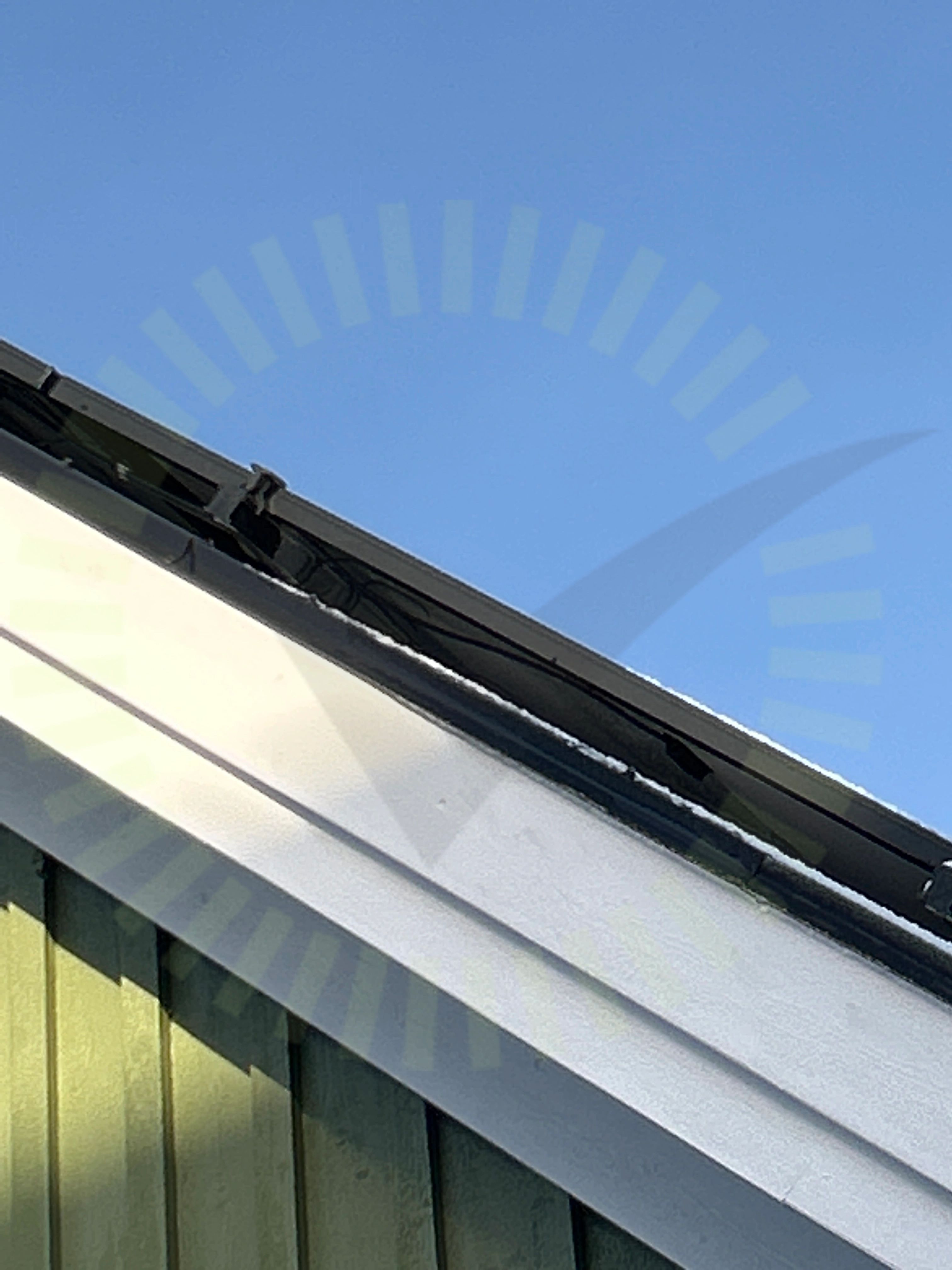

3.1 Kabeluppfästning

Inte godkänd

Kabel saknar tillförlitligt uppfästning

SS 436 40 00 (712.521.101 och 522.8.4)

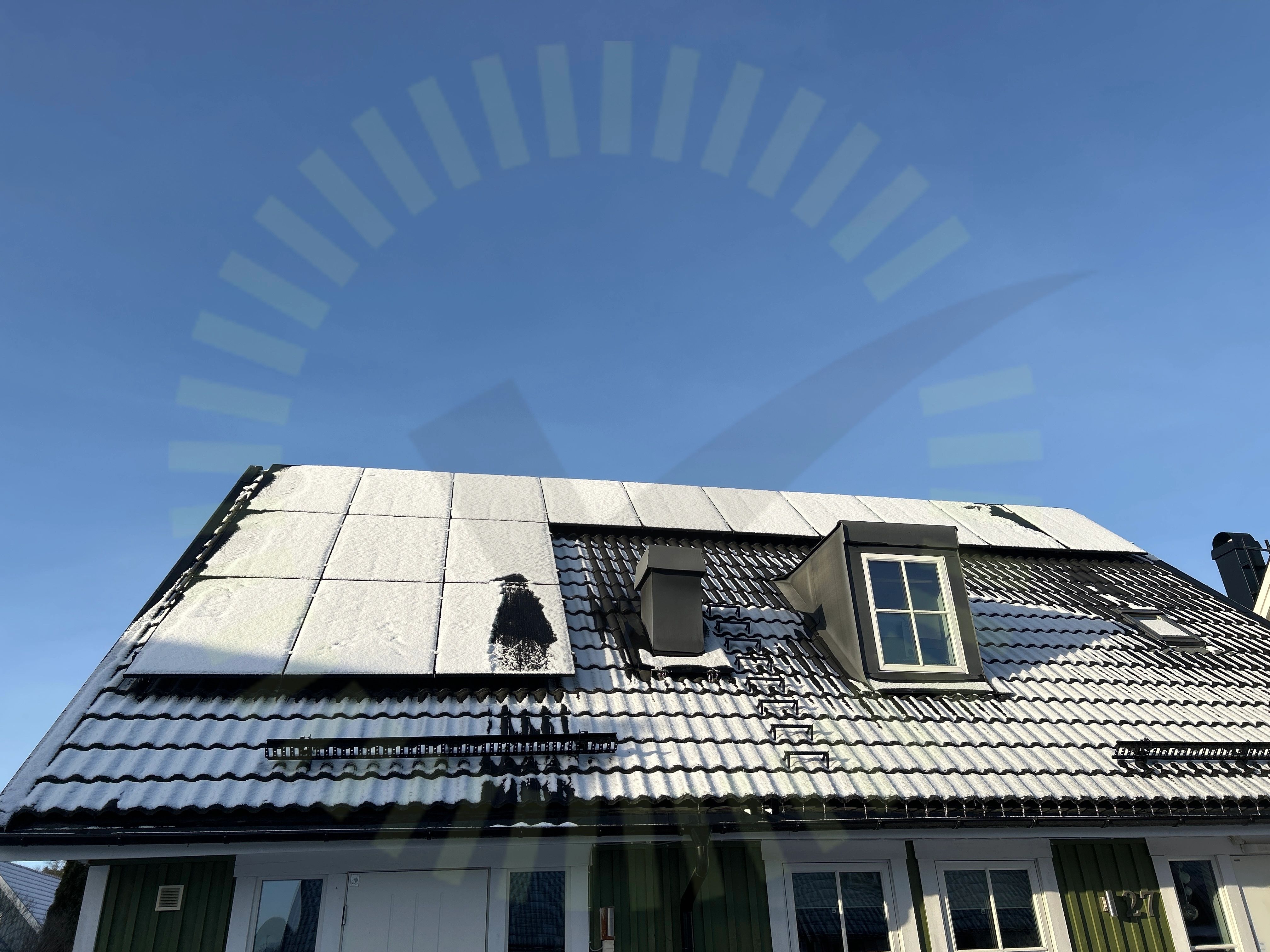

3.2 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens krav.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

3.3 Väderbeständigt material

Inte godkänd

VP-rören är inte väderbeständiga.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

22/26

Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

FerroAmp: FerroAmp 14kVA

Anmärkningar

2/27

4.1 Informering av solceller

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

4.2 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

25/27

AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelMärkningMätprotokoll DCSträngschemaStrömtransformatorerSäkringTillförlitligt fästVarning för backspänningVinkelVärmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

MEPV 120 HALF-CUT

Anmärkningar

1/11

6.1 Fästens placering

Inte godkänd

Klämmorna är inte placerade enligt tillverkarens gränser.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/11

Avstånd till havetDragavlastadeDräneringshålFöremål BakstyckeHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/11

Förbindelse av kontakter

Villa, MEPV 120 HALF-CUT

Anmärkningar

1/1

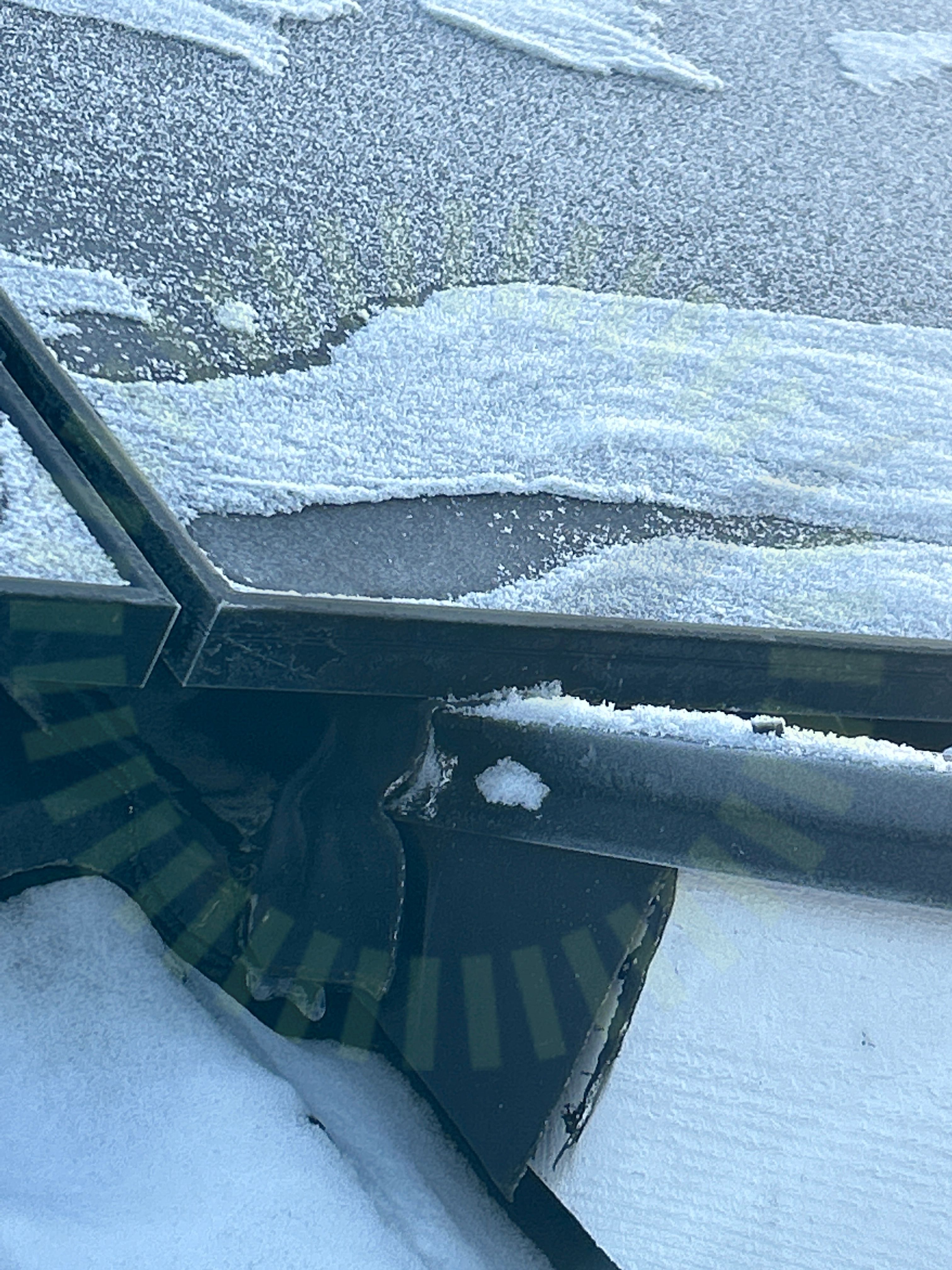

7.1 Placering

Rekommendation

Panelen ligger emot takbrytningen
