Besiktningsrapport

7.8

Installation genom

Delidel

Datum

16 mars 2023

Ort

ASKIM, Västra Götalands län

Föremål mot bakstycke

Kopplingslåda

Kabeluppfästning

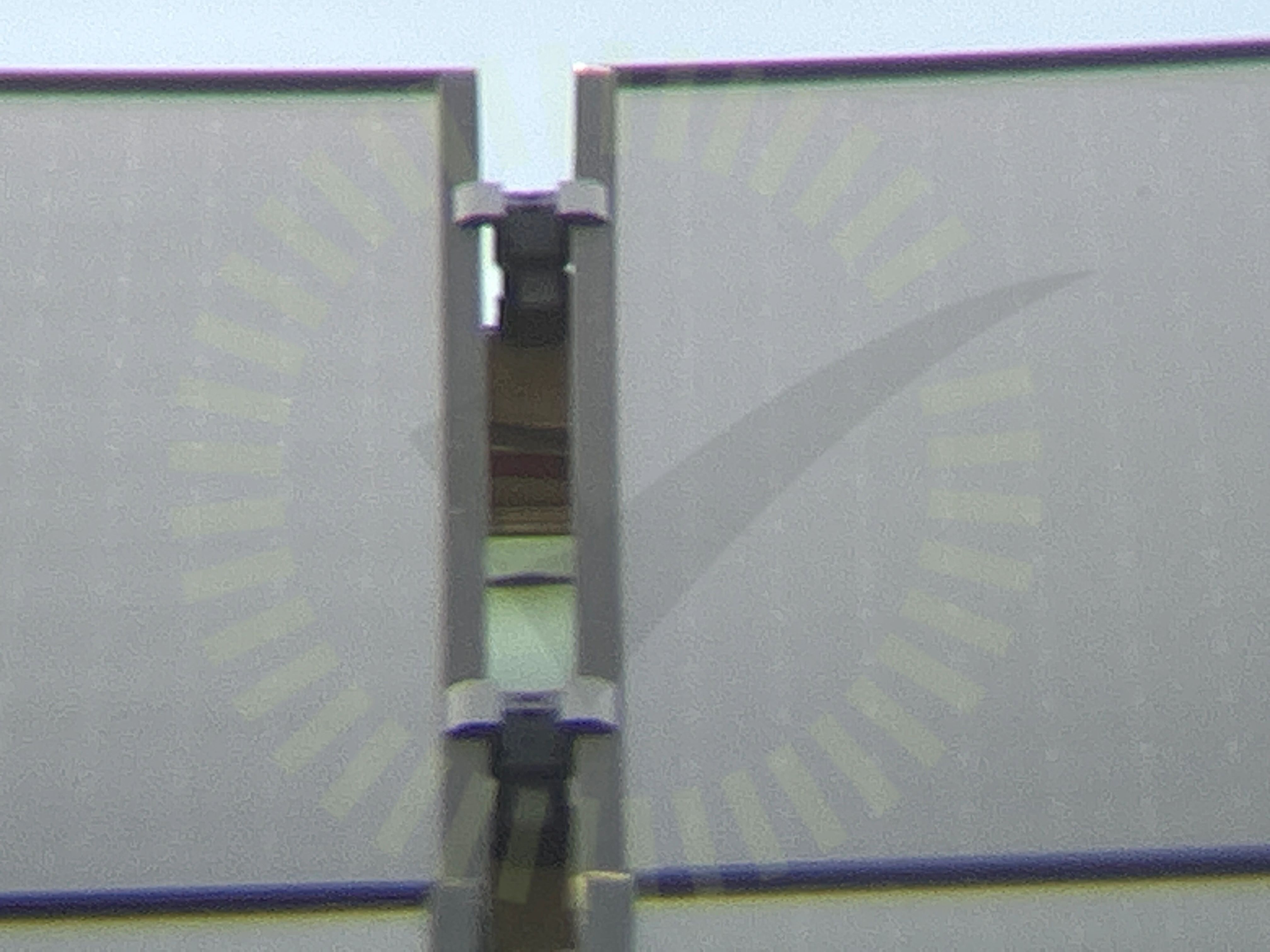

+ 9

77% godkända23% ej godkända

Om installationen

PanelerIBC OS10-HC Black

Paneler DMEGC: DM(XXX)M10-72HBB/-V

MontagesystemIBC: TopFix 200 (Falsfäste)

VäxelriktareSunGrow: SG5-12RT

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Alla uppmätta strängar mäter olika spänning. Strängar är ändå kopplade på samma MPPT. Strängar på samma MPPT ska vara av samma storlek.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Överlämnat strängschema är missvisande. Enligt dokument är 47 st paneler i olika väderstreck kopplade i samma sträng.

ELSÄK-FS 2022:1 (3 kap. § 6)

Batteri

Anmärkningar

1/9

2.1 Kablage

Inte godkänd

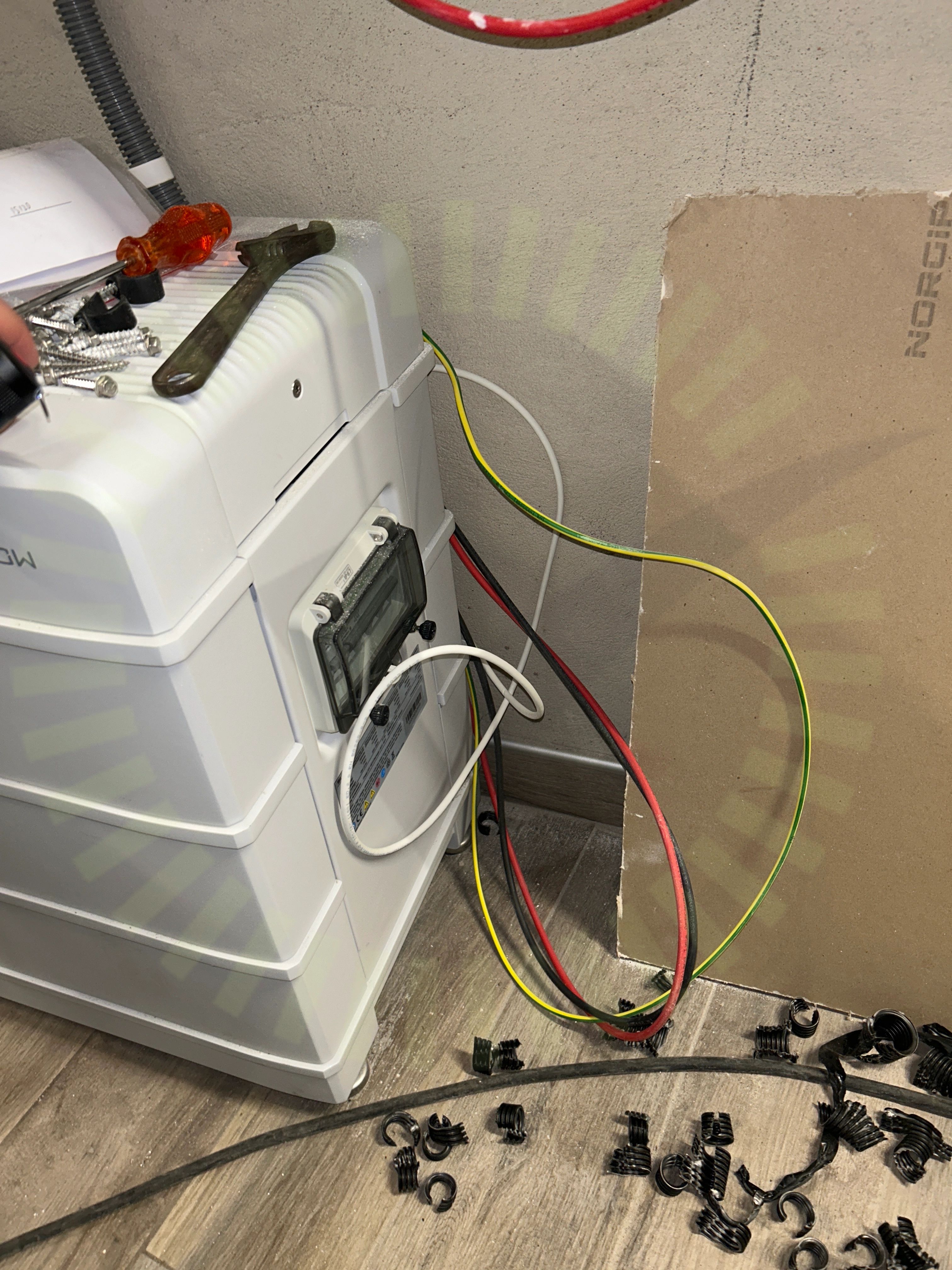

Kablage ligger löst bakom batteri

Godkända kontrollpunkter

8/9

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

Syd, IBC OS10-HC Black

Anmärkningar

3/17

3.1 Skador

Inte godkänd

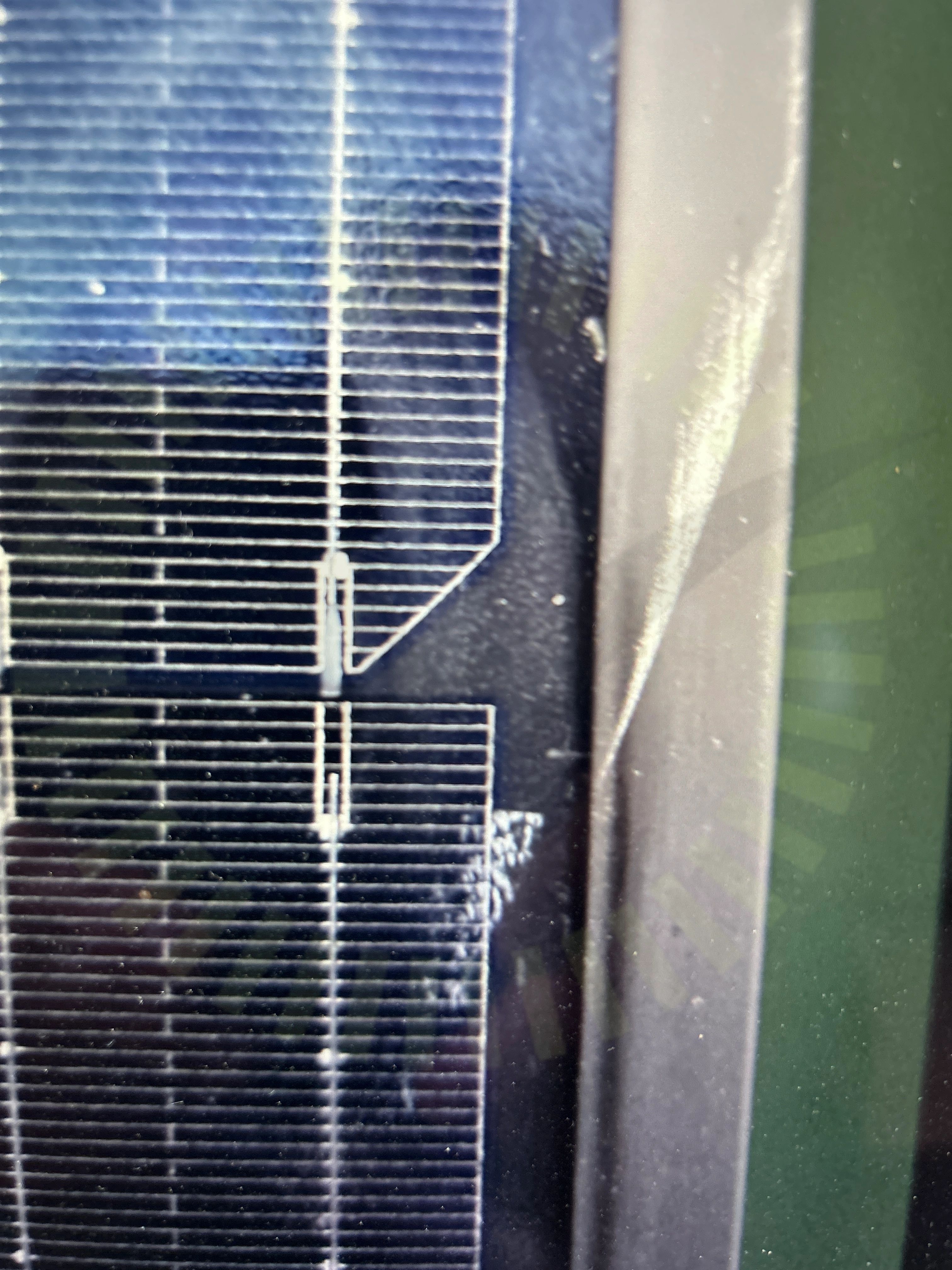

Skador noterade på panelerna.

3.2 Föremål mot bakstycke

Inte godkänd

Trådstege är böjd uppåt där den går under panel. Står nära panelens bakstycke.

Installation Manual Photovoltaic modules types, As of: 12.12.2022, Sida 11

3.3 Kopplingslåda

Inte godkänd

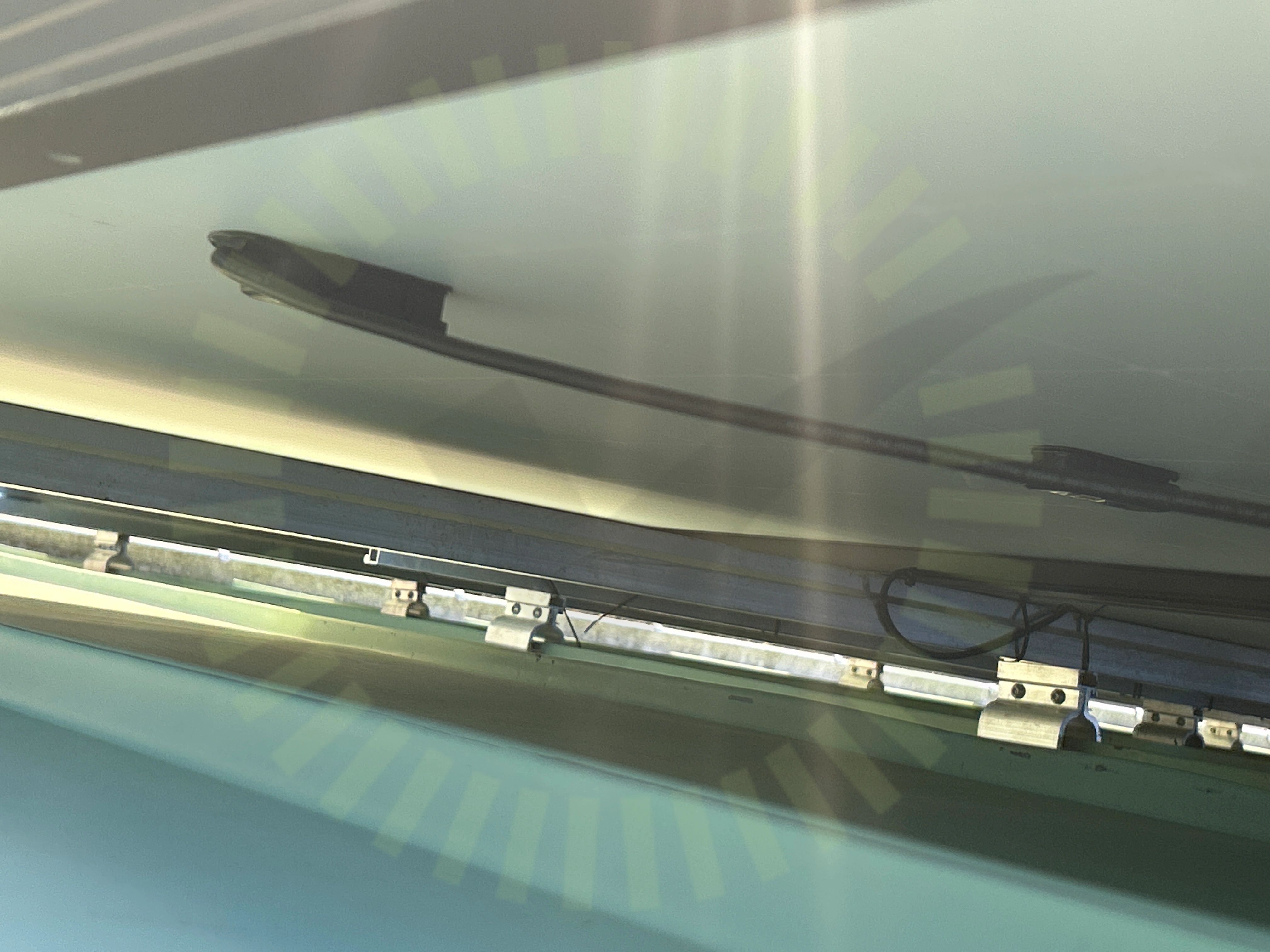

Kablage har för skarp böjradie från panelen.

Godkända kontrollpunkter

11/17

Avstånd till havetAvstånd till ytaDräneringshålKlämmornas överlappningKlämmornas placeringPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

3/17

Förbindelse av kontakterKontakterStress på kontakter

Syd, IBC: TopFix 200 (Falsfäste)

Anmärkningar

5/19

4.1 Främmande material

Inte godkänd

Hålband mot aluminiumskenor är inte skyddad eller av aluminium.

4.2 CC mått Infästning

Inte godkänd

Underlag saknas för att kontrollera CC mått.

Snö- och vindlastberäkning

4.3 Kabeluppfästning

Inte godkänd

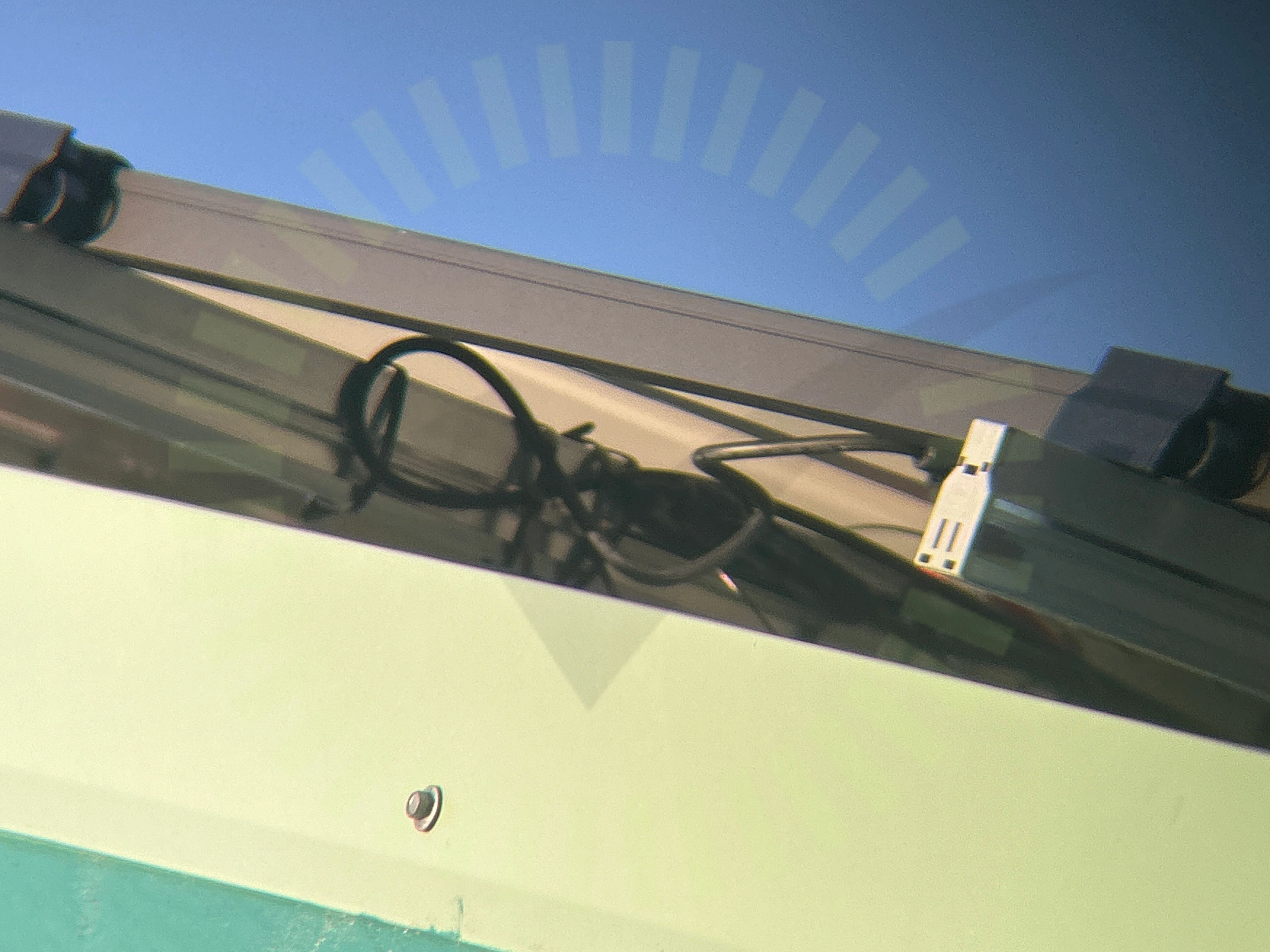

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen anger ej avstånd för infästning av montagesystemet.

4.5 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 63

Godkända kontrollpunkter

12/19

Klämmans kontakt med takPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddVäderbeständigt material

Ej tillgängligt vid besiktning

2/19

MittklämmorÄndklämmor

Säkerhetsbrytare AC

Anmärkningar

1/6

5.1 Förskruvningar

Inte godkänd

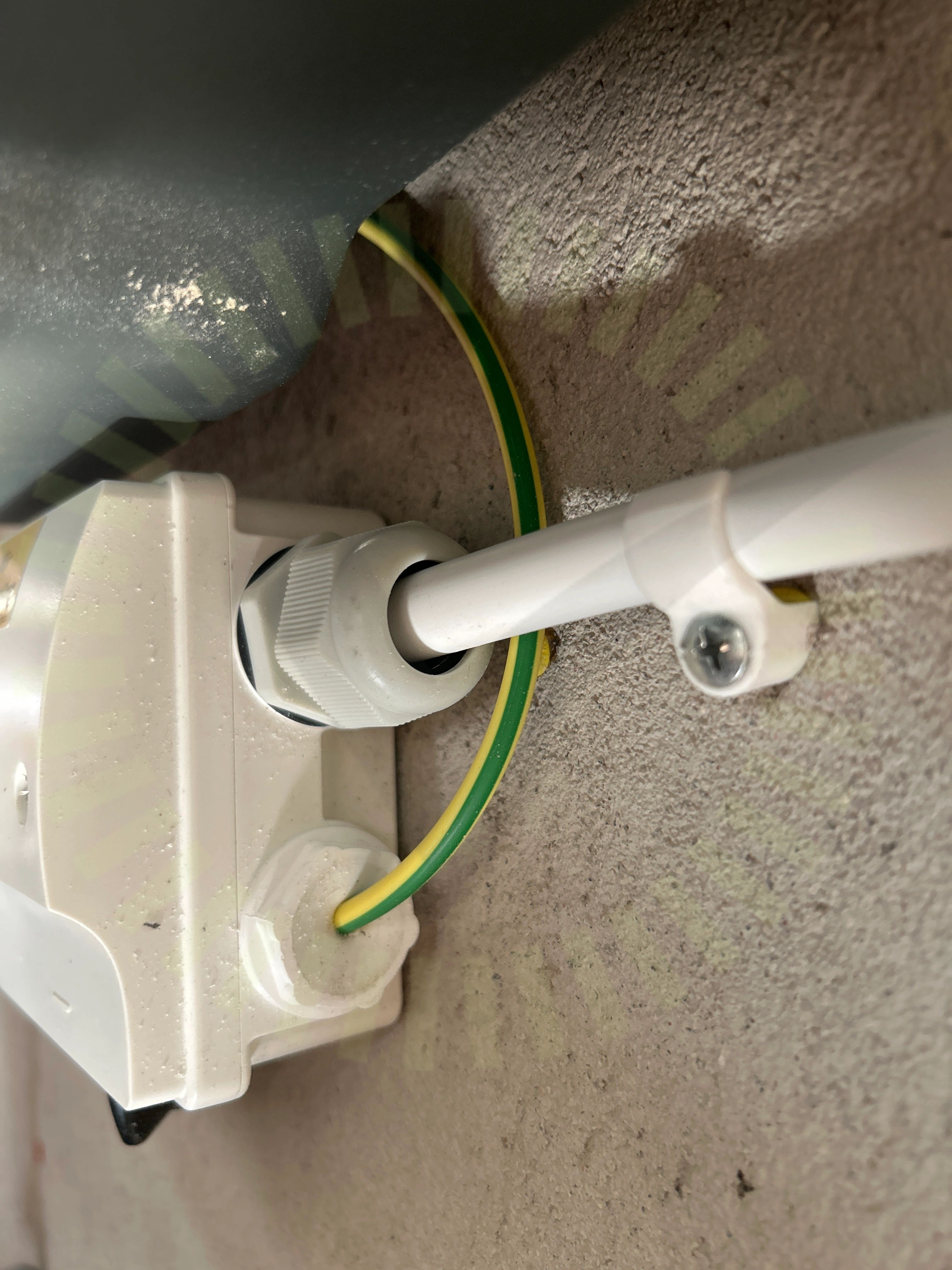

Förskruvning är ej åtdragen

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

2/4

6.1 Informering av solceller

Inte godkänd

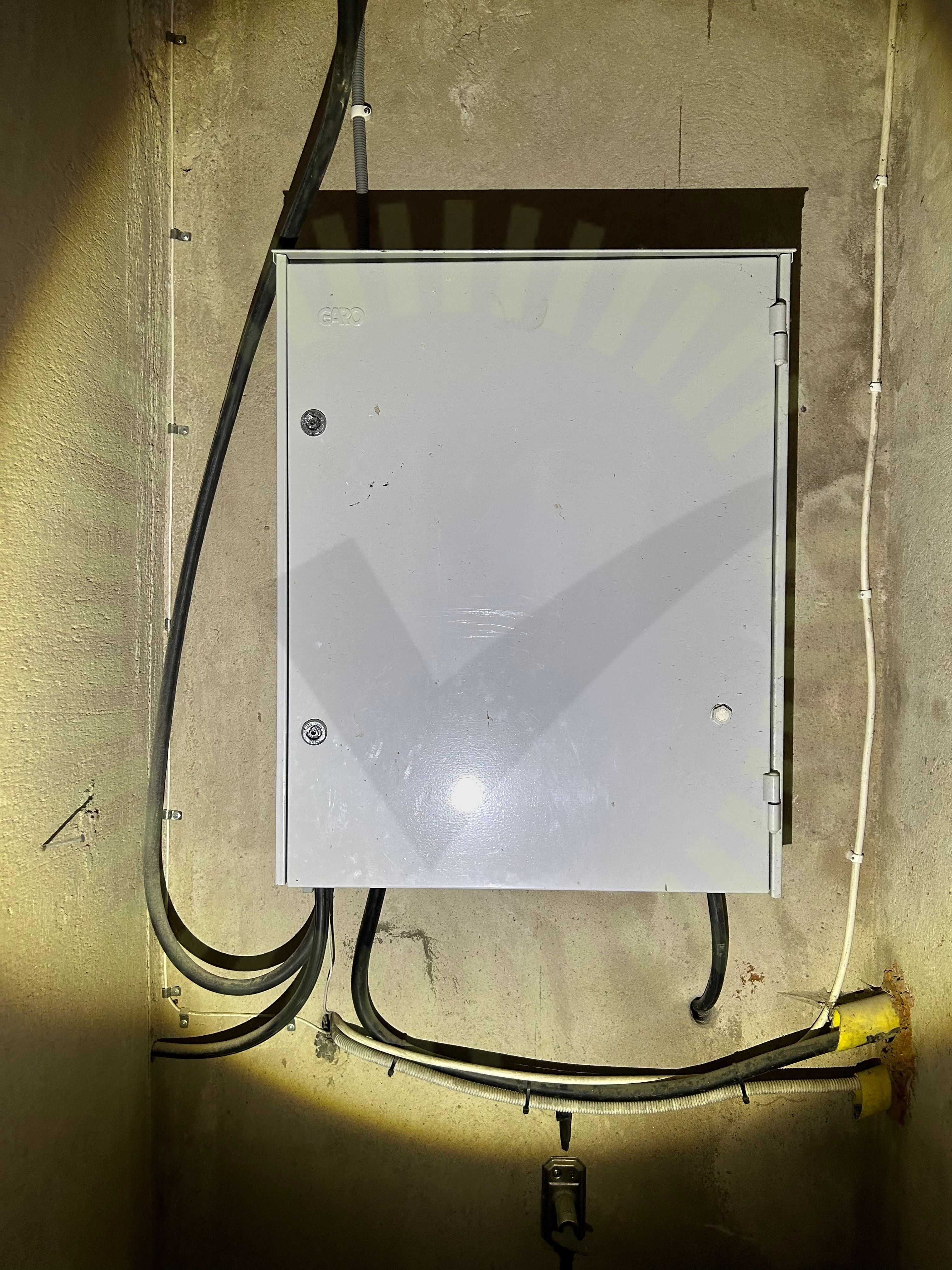

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

6.2 Tillförlitligt fäst

Inte godkänd

Märkningen sitter inte tillförlitligt fast.

Godkända kontrollpunkter

2/4

Varning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

8/33

7.1 AC Anslutning Växelriktare

Kundkommentar

Ledare fel anslutna till centralen. Kund har själv åtgärdat felet.

7.2 Förskruvning

Inte godkänd

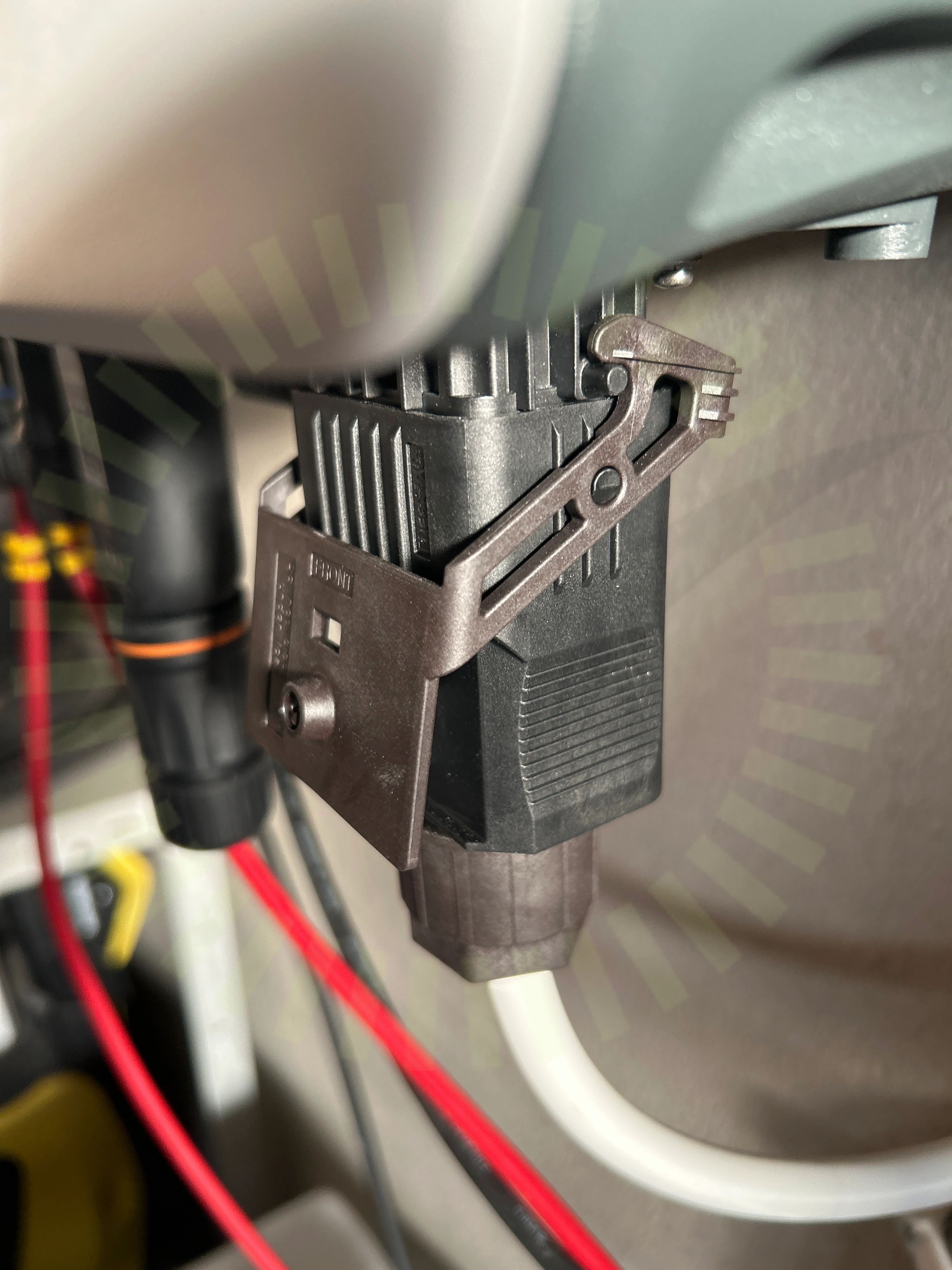

Kontakt ej låst i växelriktaren.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

7.3 Förskruvning

Inte godkänd

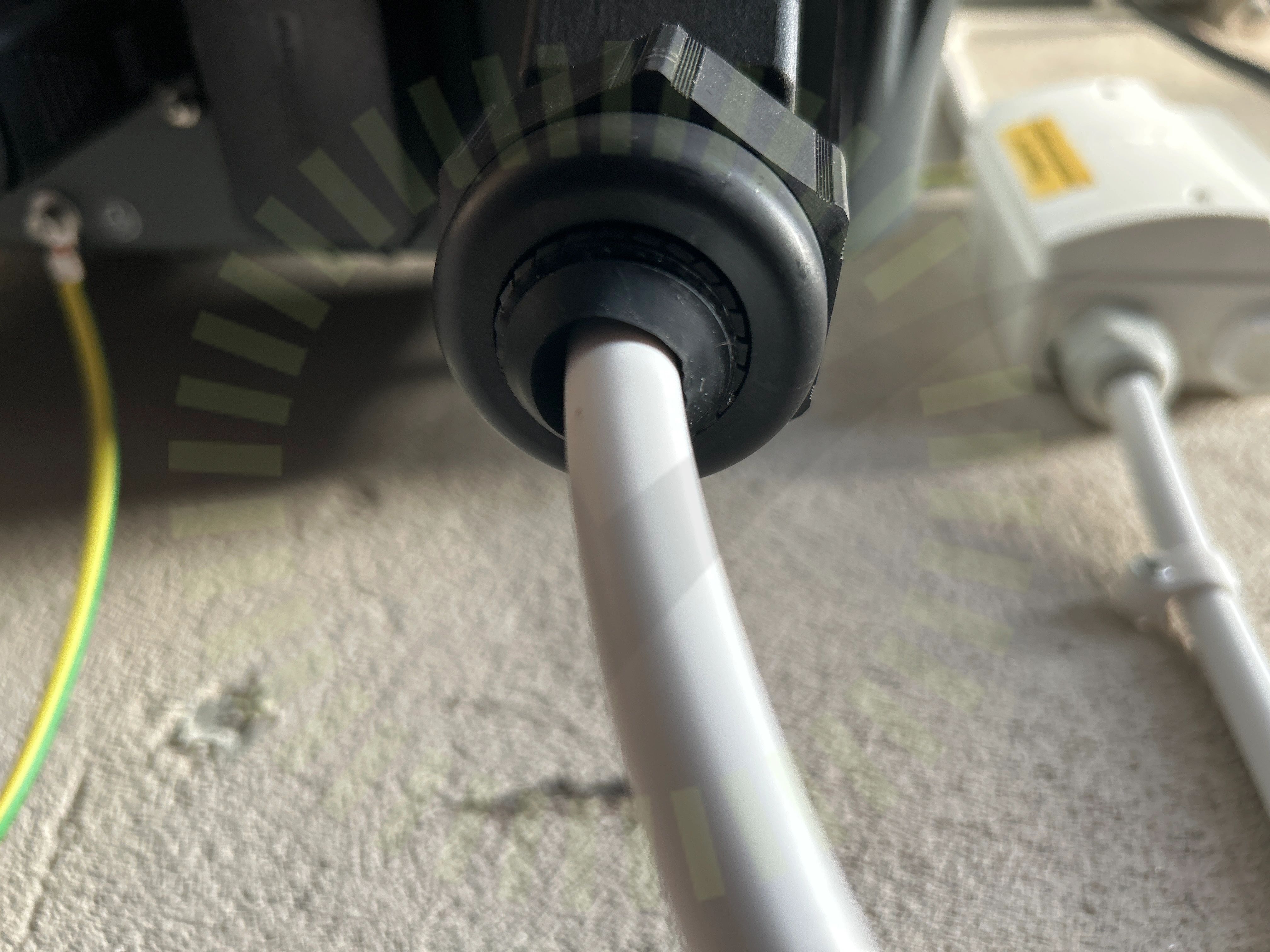

Förskruvning biter inte runt kabeln.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55

7.4 Genomföring signalkabel

Inte godkänd

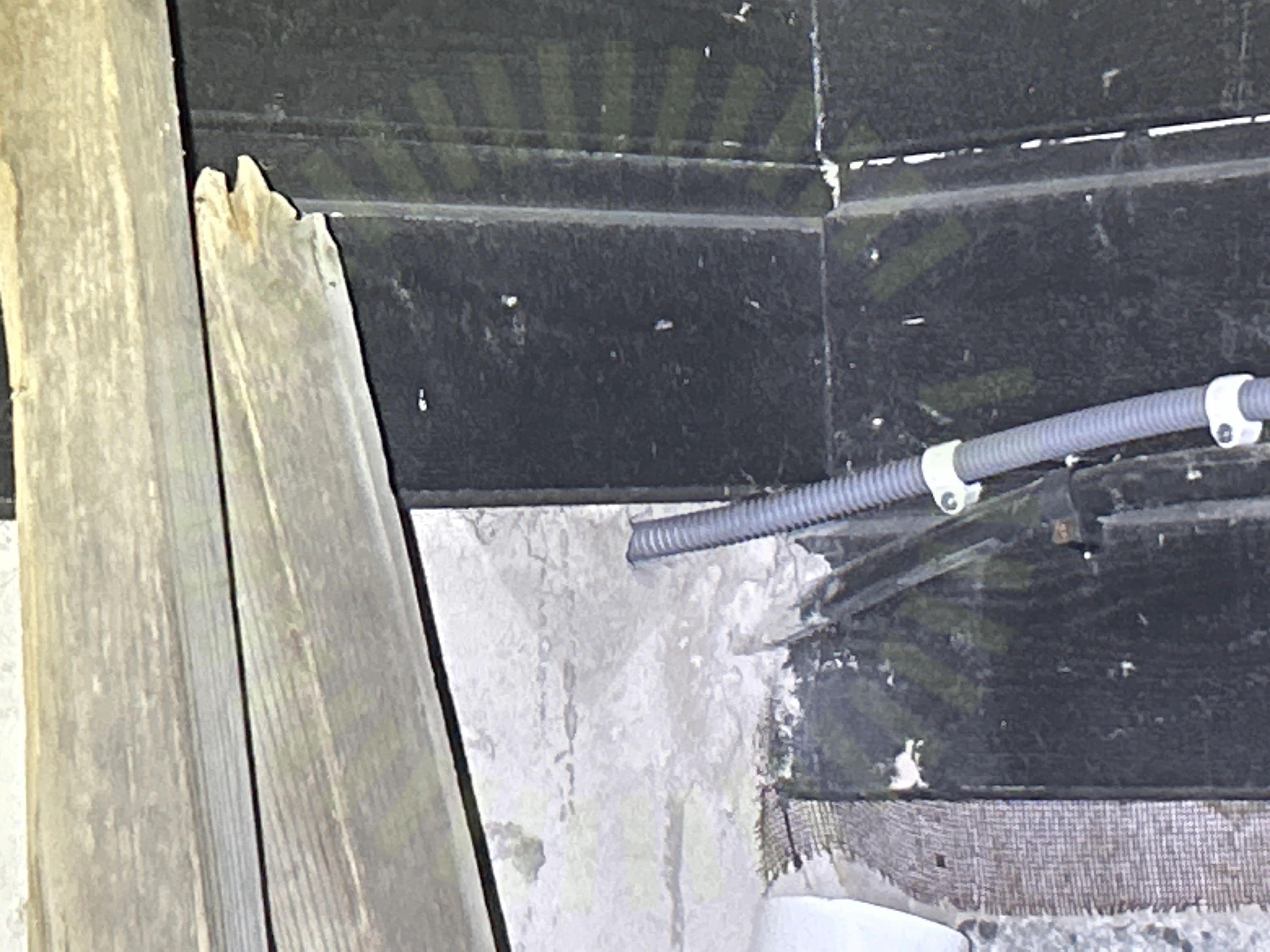

Genomföring inte tätad från kall till varmutrymme.

7.5 Säkringsdimension

Inte godkänd

Växelriktare ansluten mot 16A säkring. Växelriktaren kan nå över 19A med ansluten DC effekt. Underlag om begränsning saknas.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

7.6 DC Kontakter

Inte godkänd

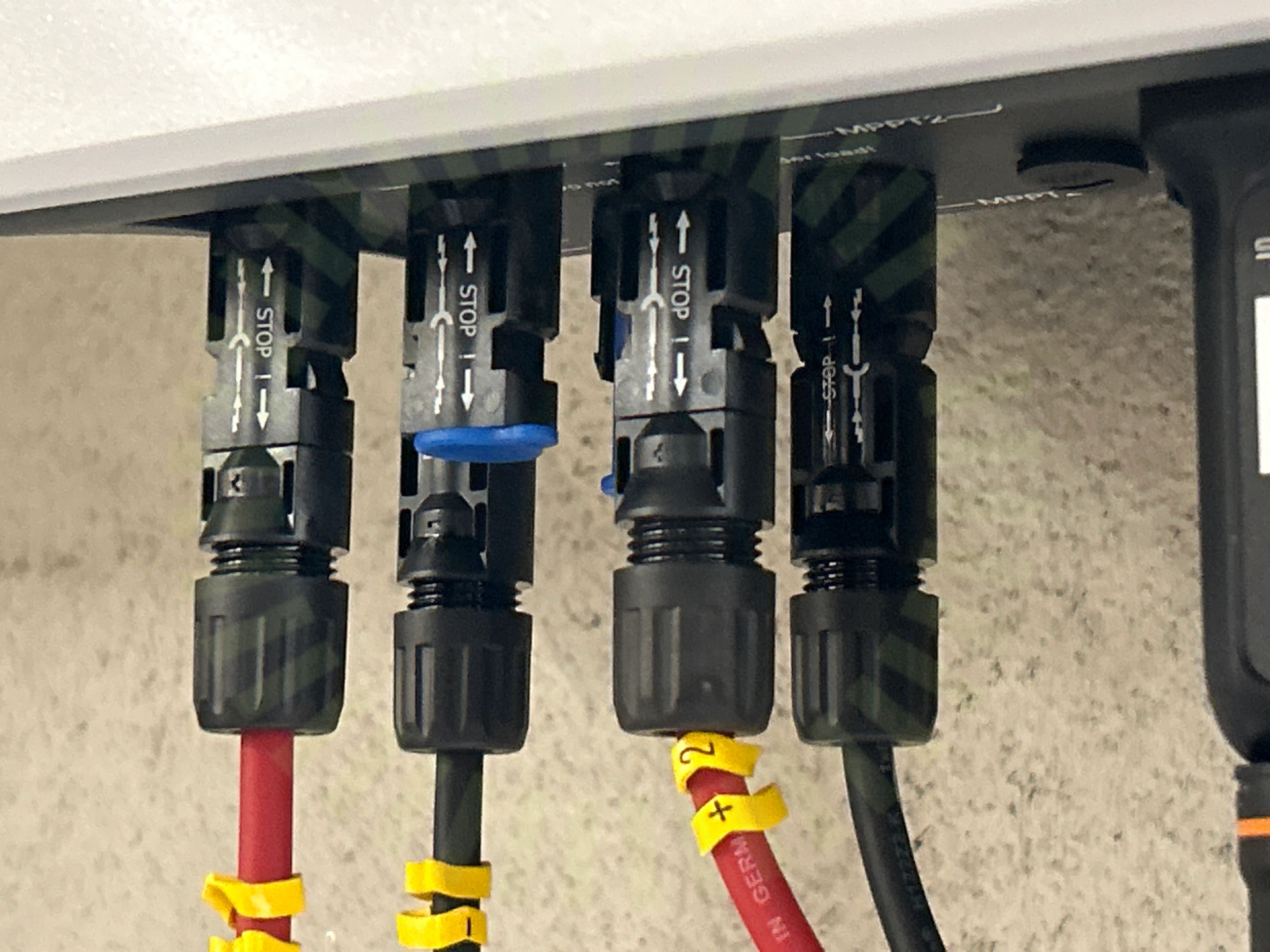

Kontakternas förskruvningar är inte åtdragna korrekt.

7.7 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

7.8 Smartmätare mätvärden

Inte godkänd

Mätvärden visar fel. Produktion och förbrukning följer varandra.

Godkända kontrollpunkter

25/33

AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning

Öst/Väst, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

1/16

8.1 Klämmans överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

Godkända kontrollpunkter

12/16

DräneringshålFästens placeringFöremål mot bakstyckeKlämmornas storlekKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

3/16

Förbindelse av kontakterKontakterStress på kontakter

Öst/Väst, IBC: TopFix 200 (Falsfäste)

Anmärkningar

6/20

9.1 Kabelstegar på tak

Kundkommentar

Kund anser inte att infästning av kabelstegar är utfört fackmässigt och är missnöjd med utseendet. Förslag gavs på förläggning som skulle följa andra redan monterade objekt på taket för att stegarna inte skulle stick ut så mycket som dem gör.

9.2 Främmande material

Inte godkänd

Hålband mot aluminiumskenor är inte skyddad eller av aluminium.

9.3 CC mått Infästning

Inte godkänd

Underlag saknas för att kontrollera CC mått.

Snö- och vindlastberäkning

9.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för lite från panelens ram för ändklämman.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 11

9.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen anger ej avstånd för infästning av montagesystemet.

9.6 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 63

Godkända kontrollpunkter

13/20

KabeluppfästningKlämmans kontakt med takPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20

Mittklämmor
