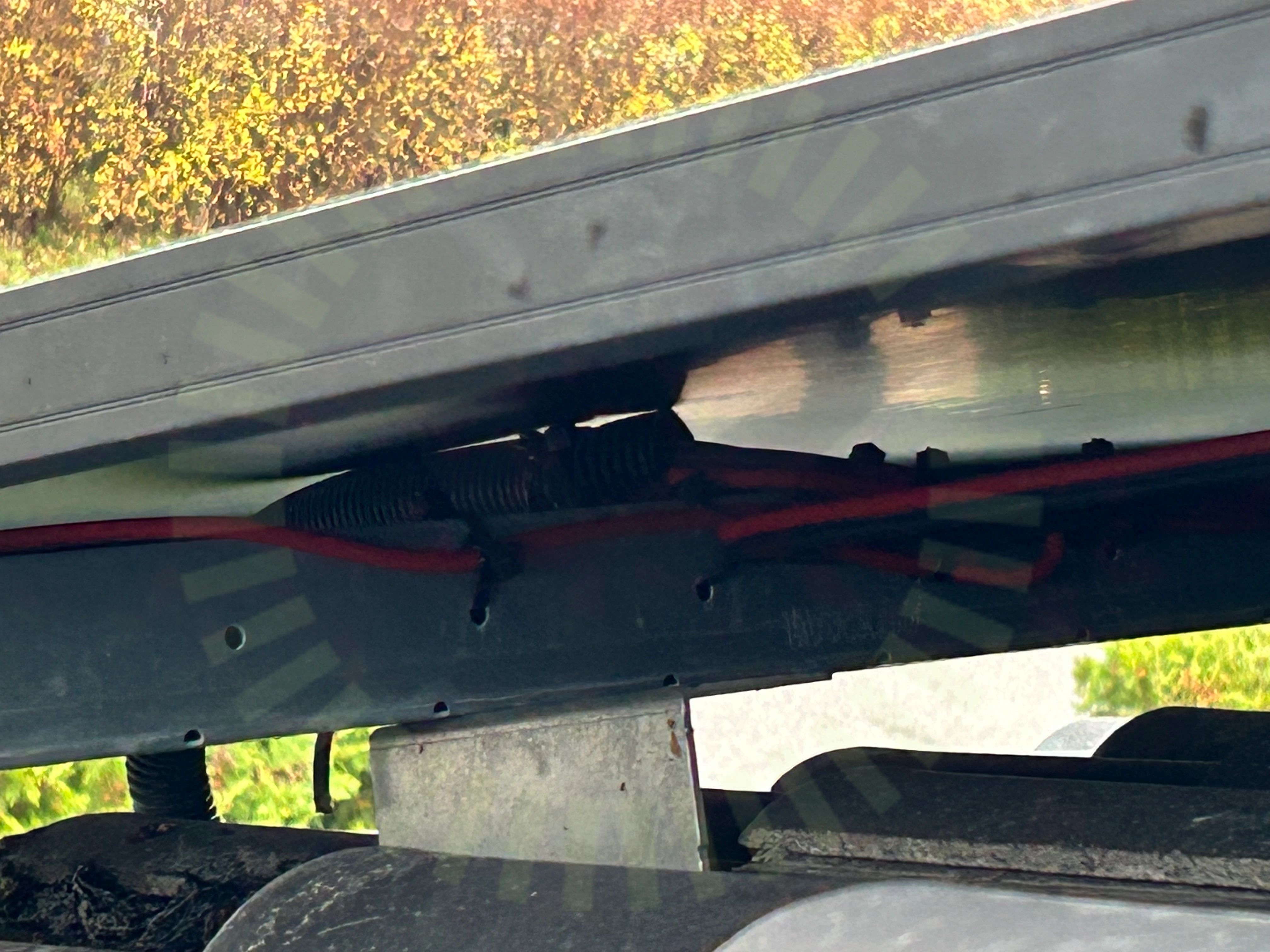

2.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
Besiktningsrapport
9.5
Installation genom
Energy Effective Solutions
Datum
15 november 2023
Ort
sigtuna, Stockholms län
96% godkända4% ej godkända
Om installationen
PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Astronergy: CHSM54M(BL)-HC
Anmärkningar
2/16

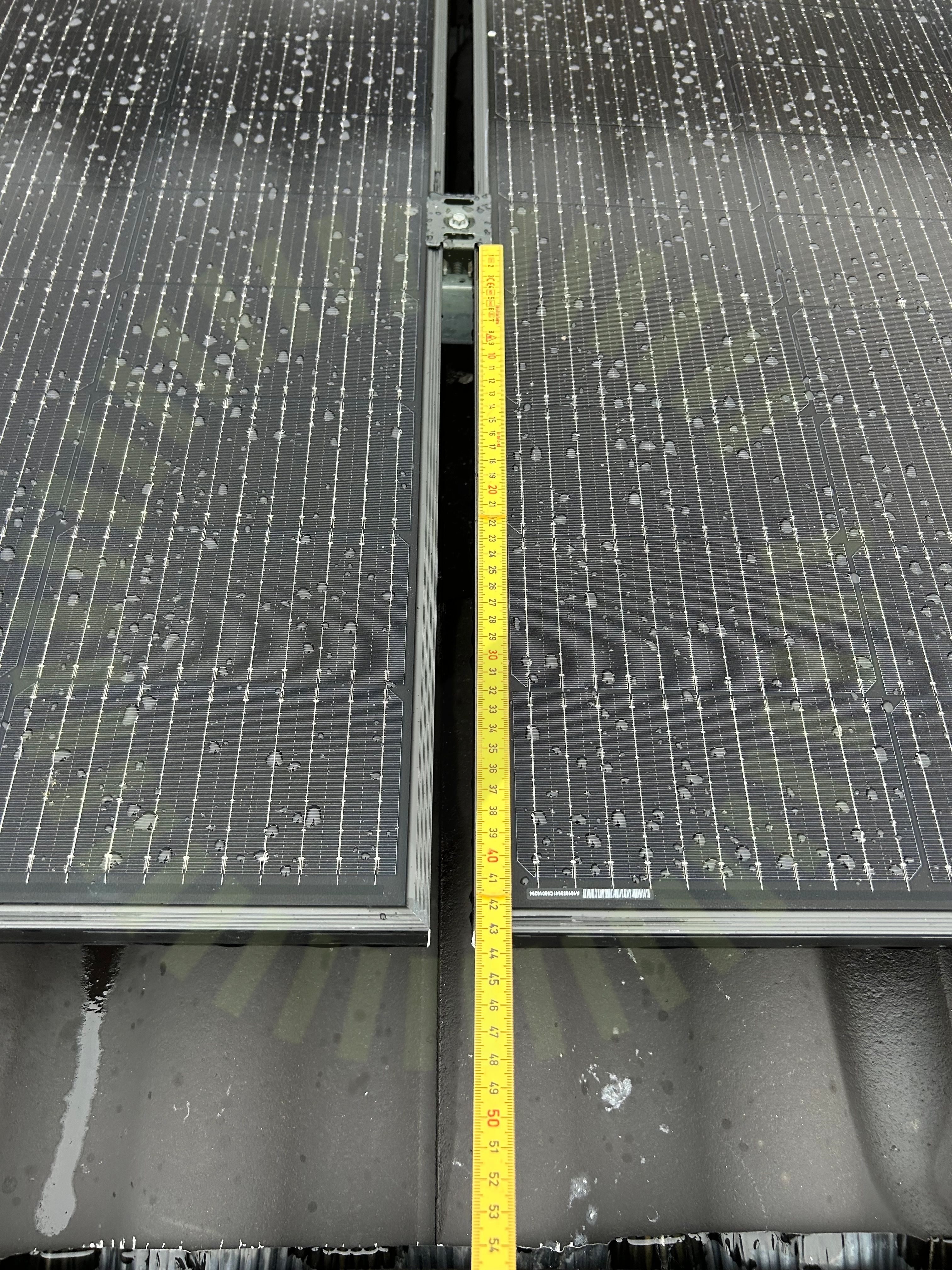

2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16
Godkända kontrollpunkter
14/16Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
GroWatt: MOD 10-15KTL3-X
Godkända kontrollpunkter
42/42AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
7/7FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Weland Stål: Råspont
Anmärkningar
2/21

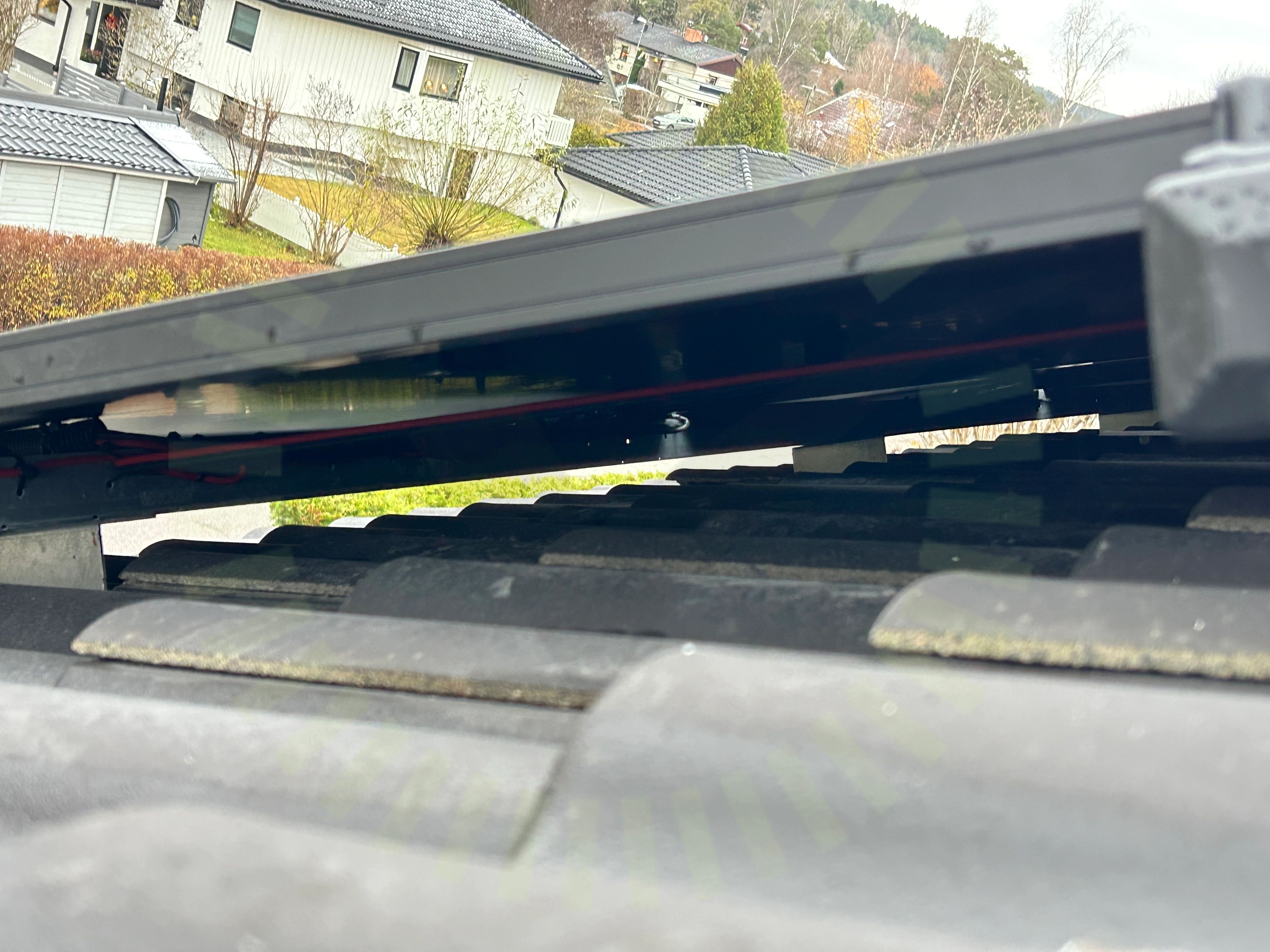

6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
6.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok överskrider lastberäkningens gränser.
Godkända kontrollpunkter
18/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/21Takgenomföring
