Besiktningsrapport
9.6
Installation genom
Nova Solar
Datum
24 augusti 2023
Ort
Torslanda , Västra Götalands län
Kontaktdon
Tillförlitligt fäst
Punktbelastning
Skador
95% godkända
5% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Falsfäste
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Anslutning
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/17
3.1 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.

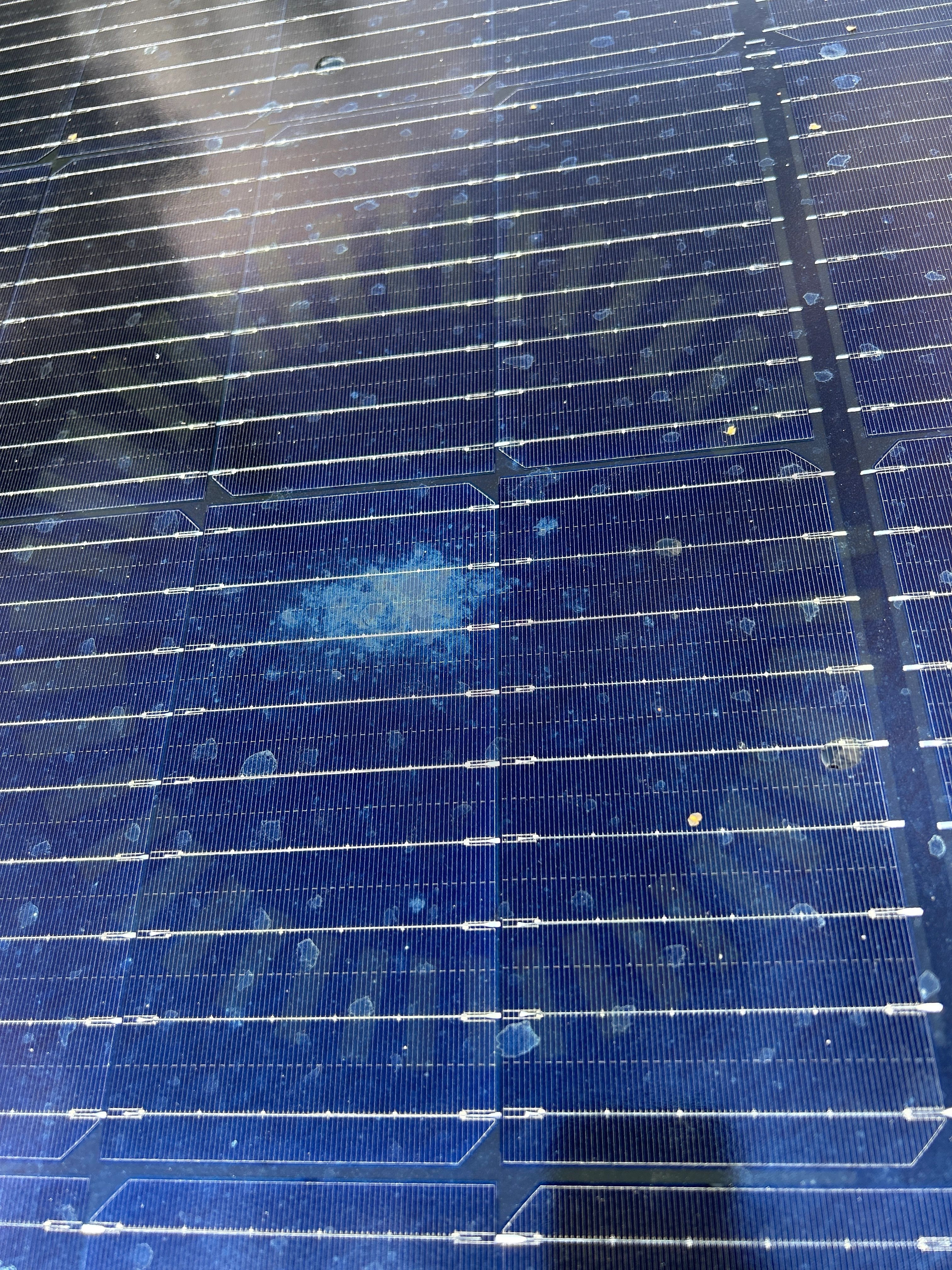

3.2 Punktbelastning
Inte godkänd
Panelernas framsida har utsatts för punktbelastning.
Godkända kontrollpunkter
14/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kopplingslåda
Mellanrum
Panelkablagets böjradie
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Weland Stål: Falsfäste
Anmärkningar
1/21

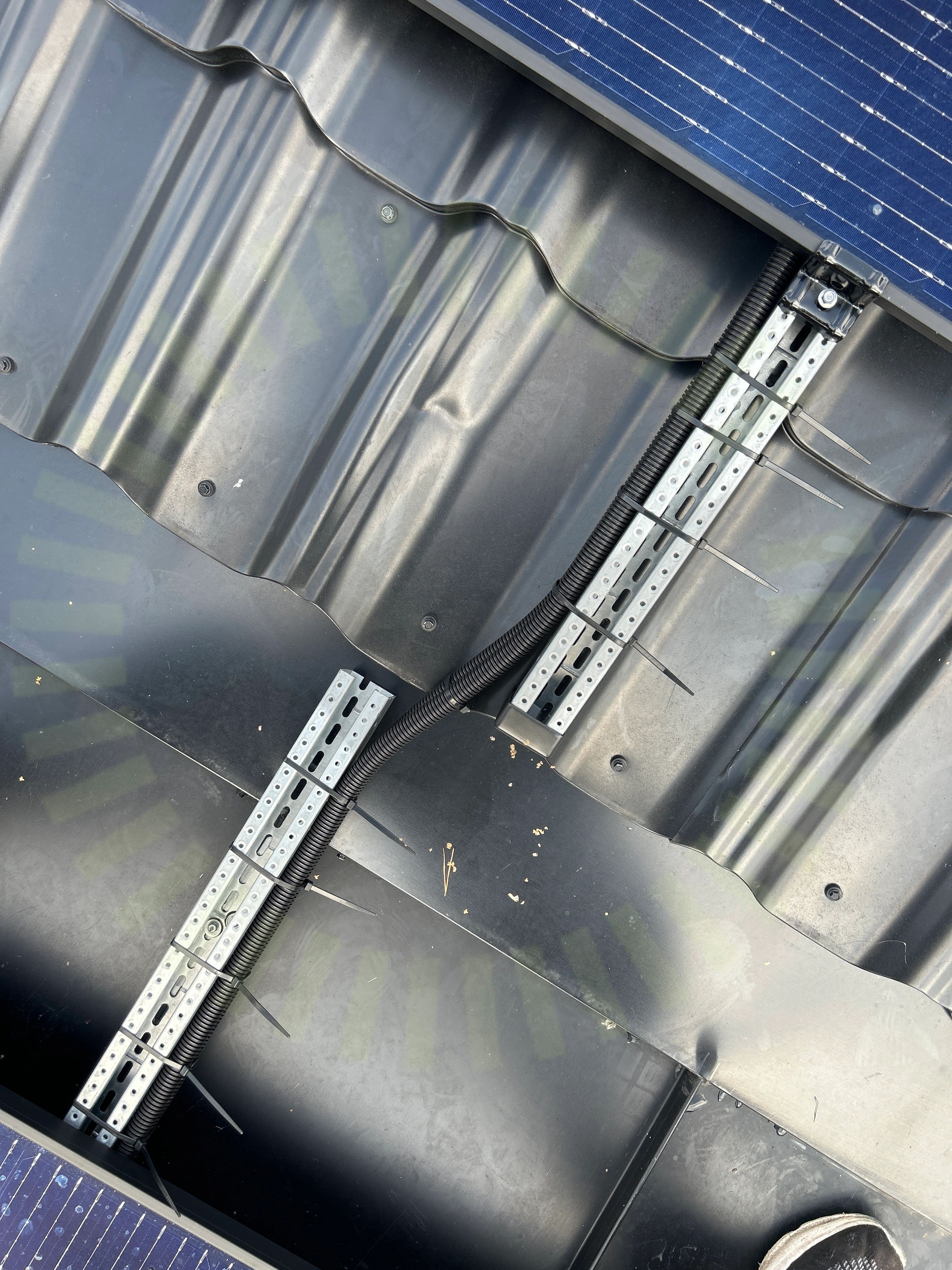

4.1 Skador
Inte godkänd
Bucklor noterade på taket runt installationen.
Godkända kontrollpunkter
19/21
DC kabel förläggning
Falsfästenas CC
Falsinfästning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
1/21
Underbyggnad
Varselmärkning
Anmärkningar
1/5
5.1 Tillförlitligt fäst
Inte godkänd
Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/32
6.1 Avstånd till hav
Inte godkänd
Växelriktaren är placerad för nära havet.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 27
Godkända kontrollpunkter
31/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
