Besiktningsrapport

8.6

Installation genom

Sesol

Datum

28 augusti 2023

Ort

Klagshamn , Skåne län

Skenskarvar

Kabeldragning mellan takytor

Förläggning DC kontakter

+ 10

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

MontagesystemWeland Stål: Falsfäste

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörHuawei: Smart Power Sensor

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

4/17

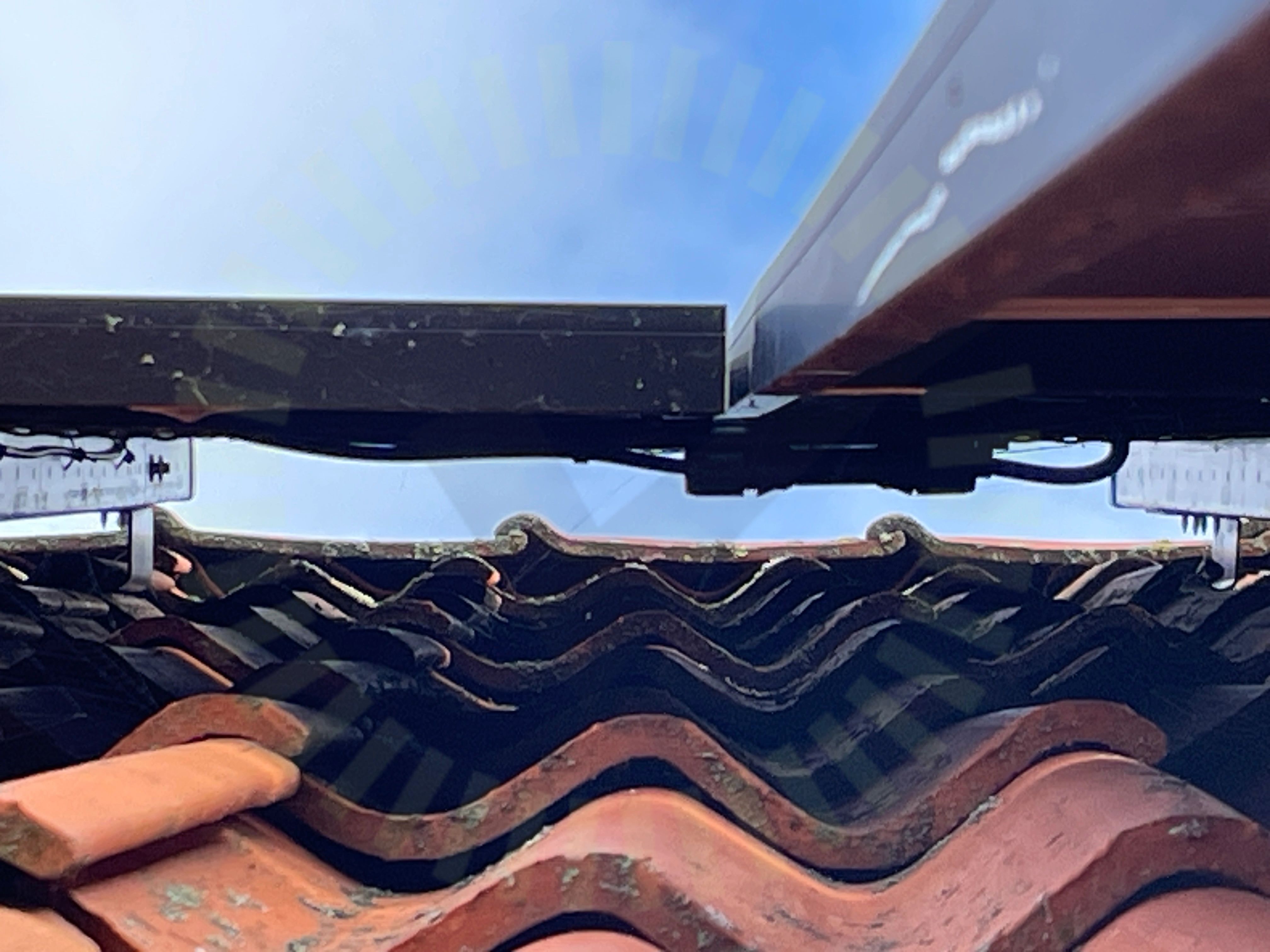

2.1 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

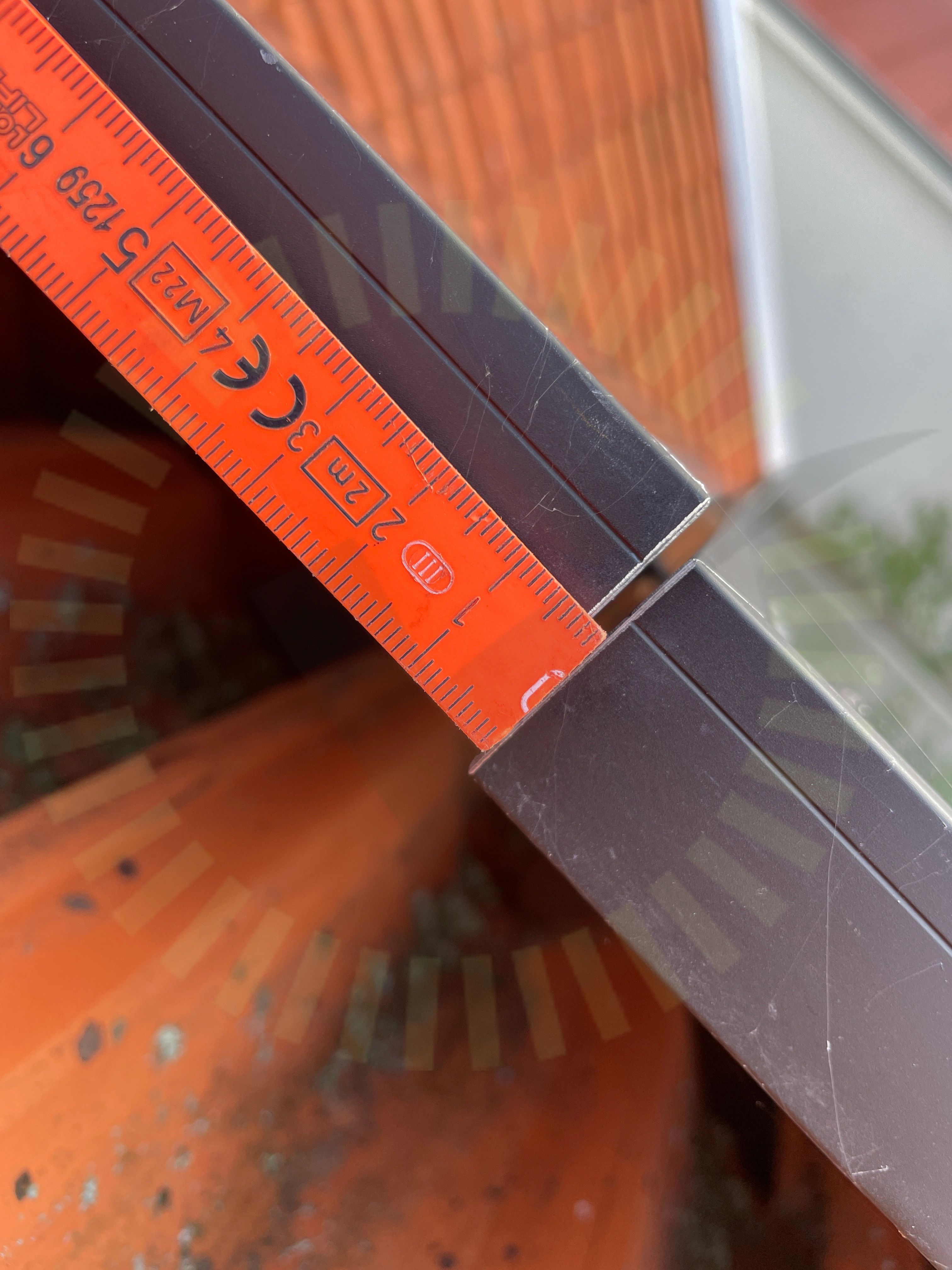

2.2 Mellanrum

Inte godkänd

Paneler är inte separerade med korrekt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

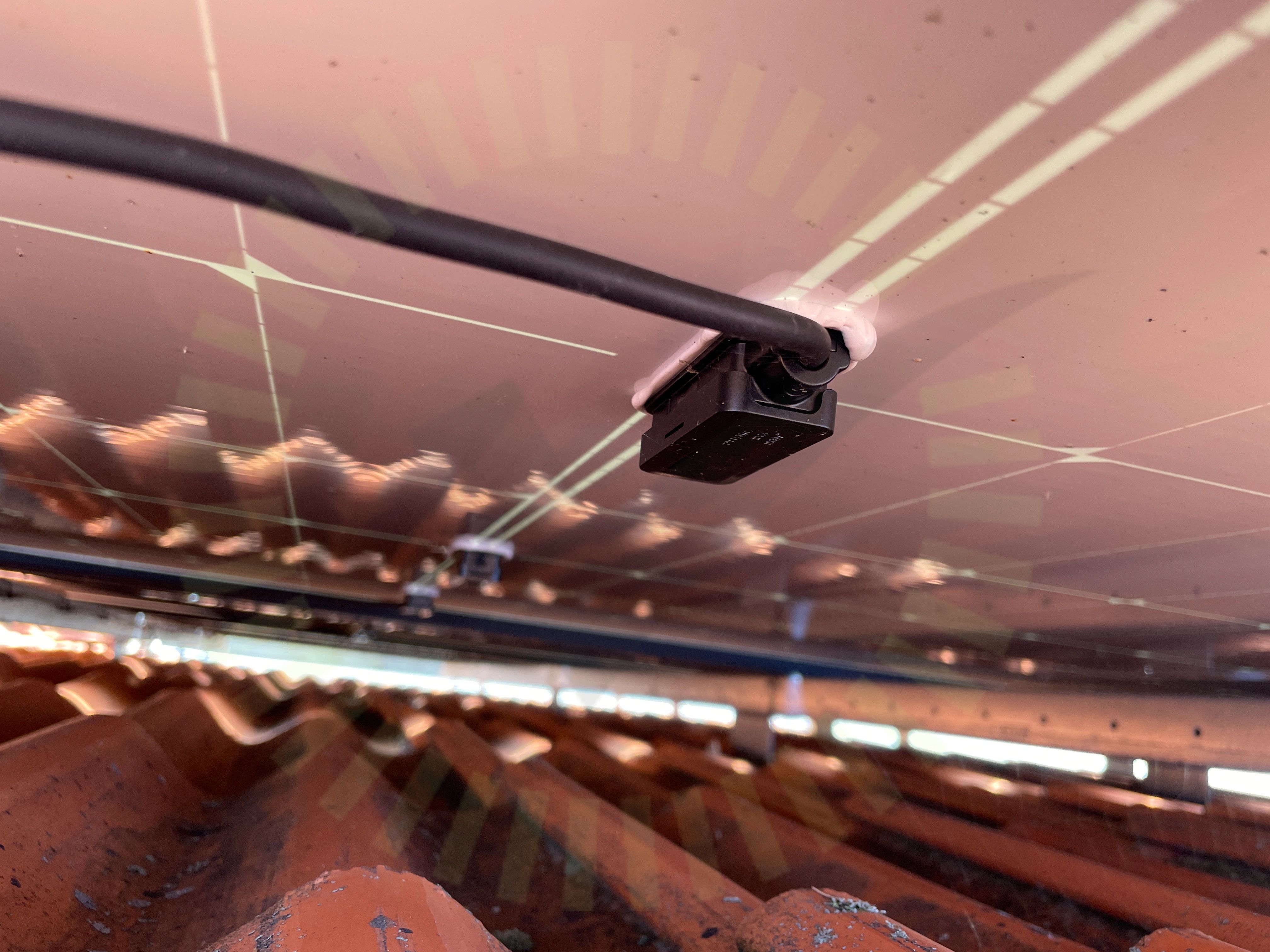

2.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

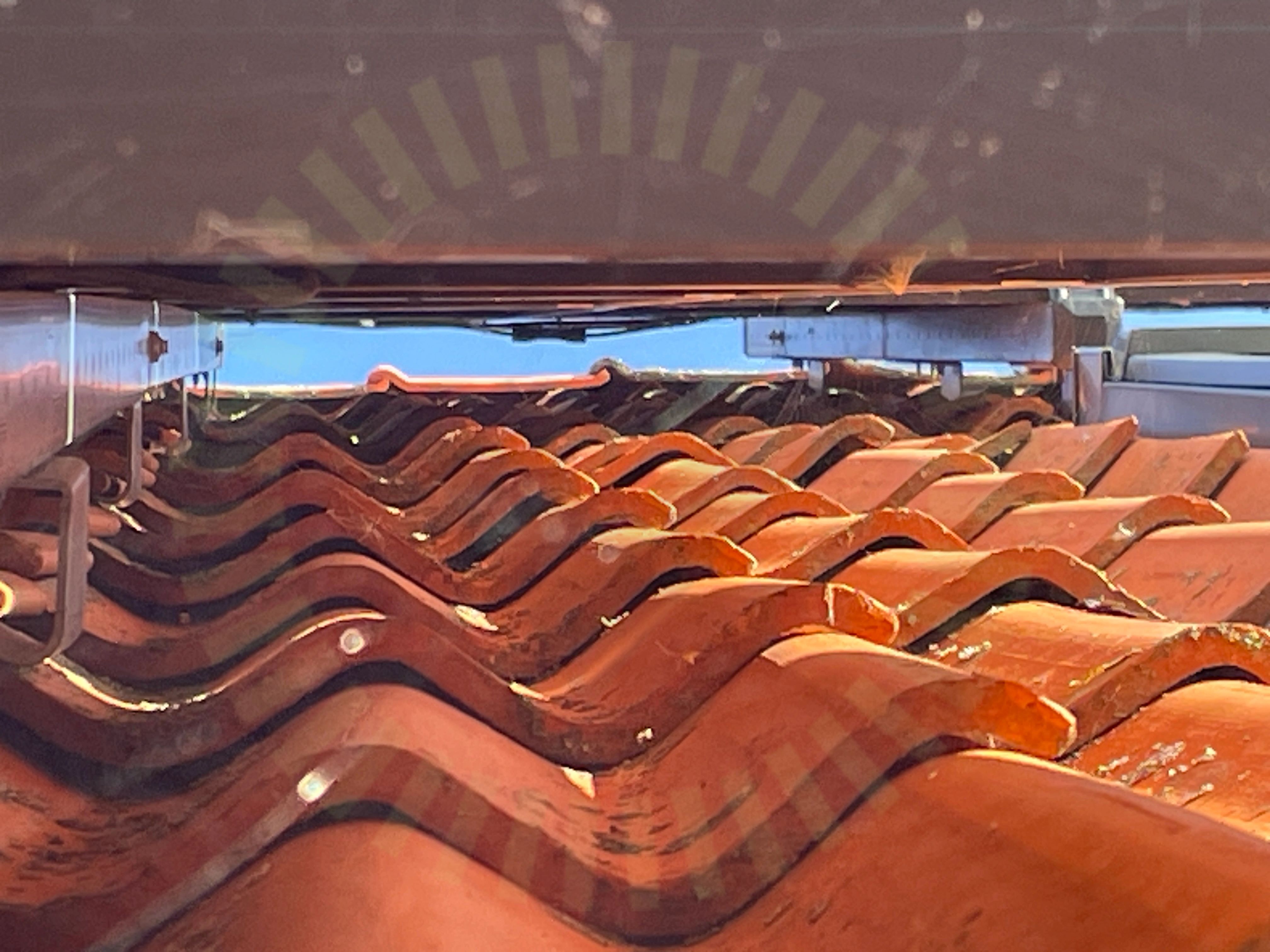

2.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/23

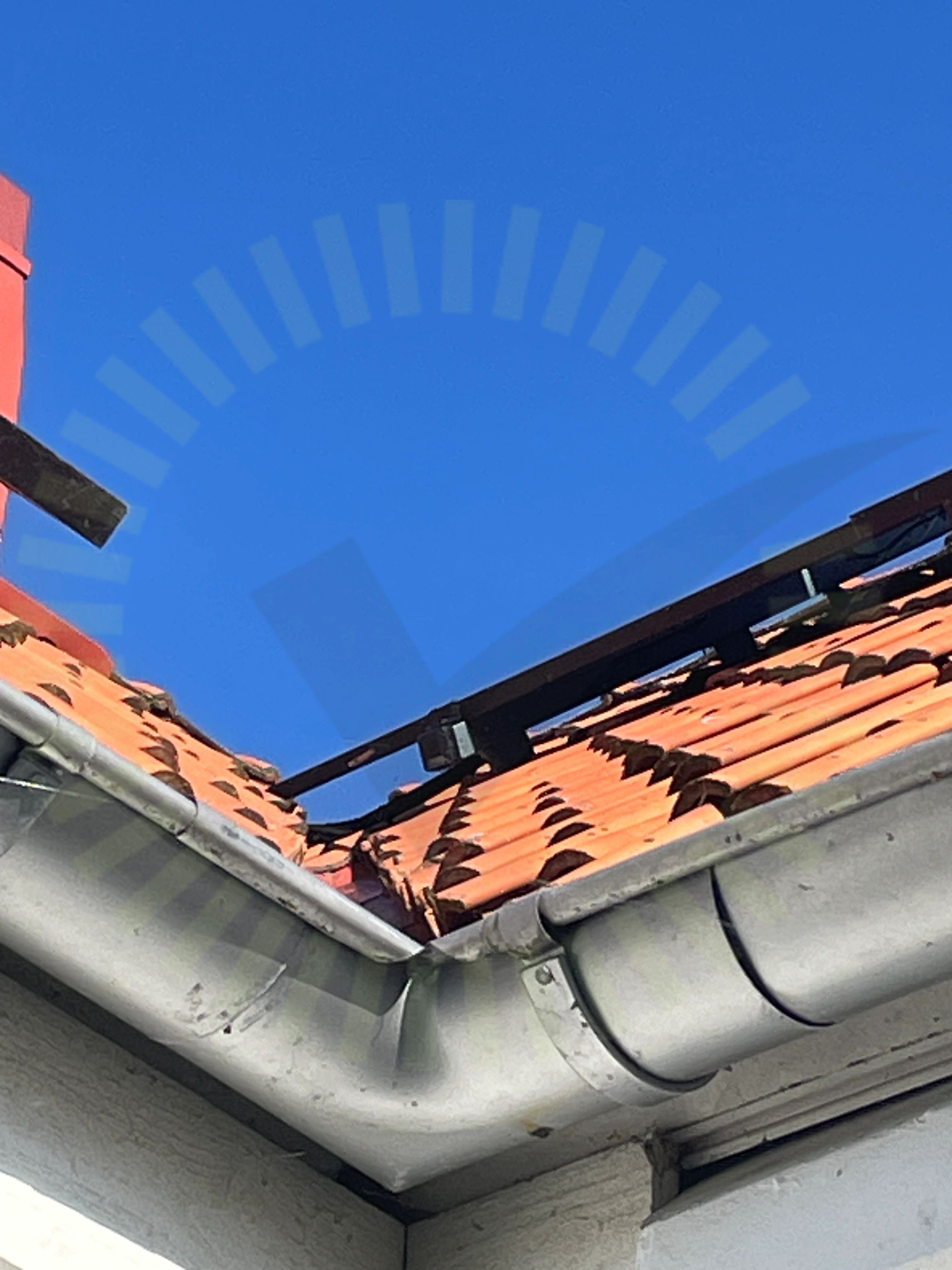

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad och ligger oskyddad i mitten av ränndalen. Risk för kabelbrott vid snöansamling.

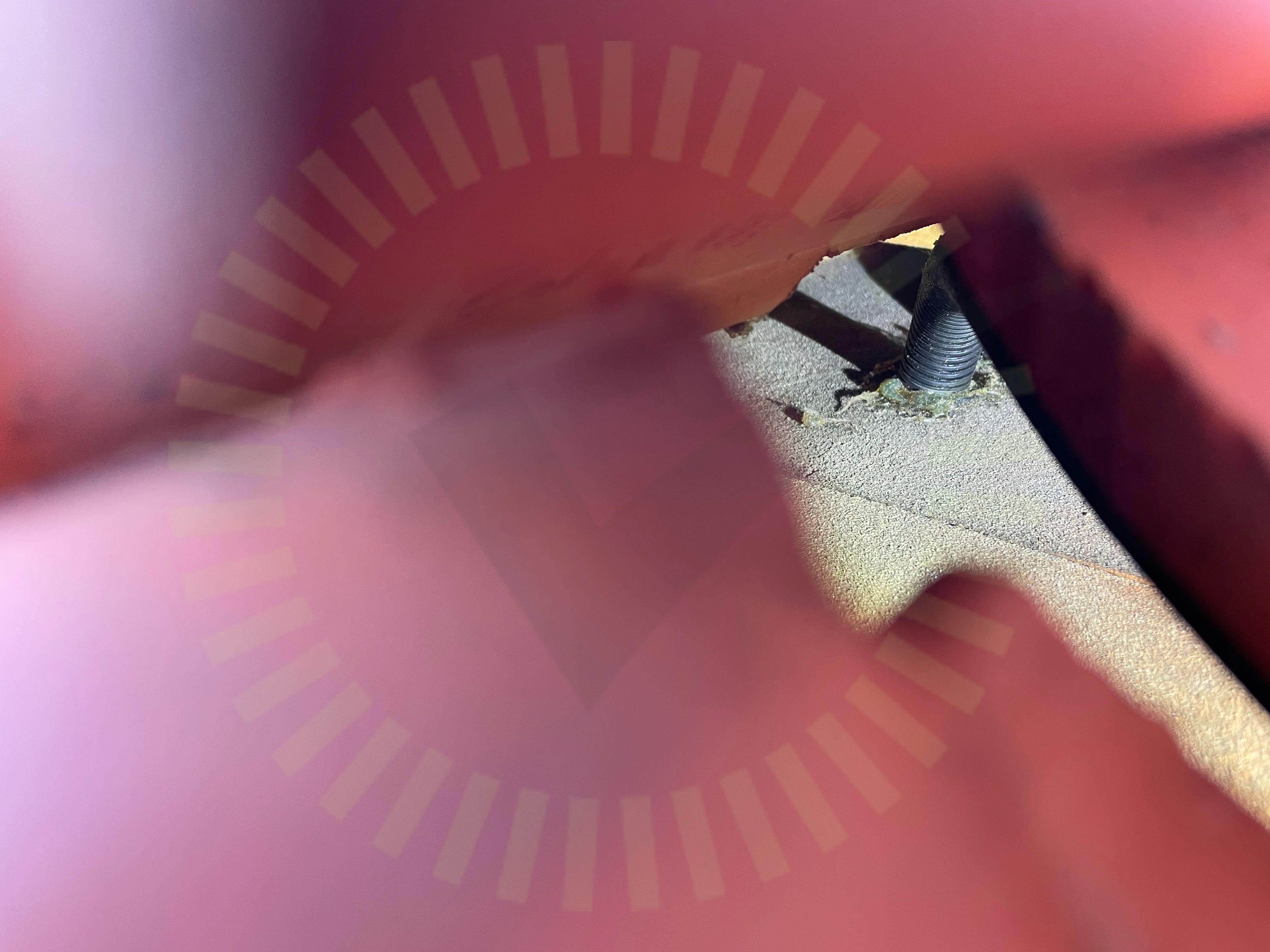

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad på flertalet ställen under samtliga panelfält.

MA5102 Sid 1 (1) | Version 3 - 221101

3.4 Snö- och Vindlastberäkning

Inte godkänd

Panelfältet på det stora taket stämmer inte överens med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/23

Främmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Tak 2, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17

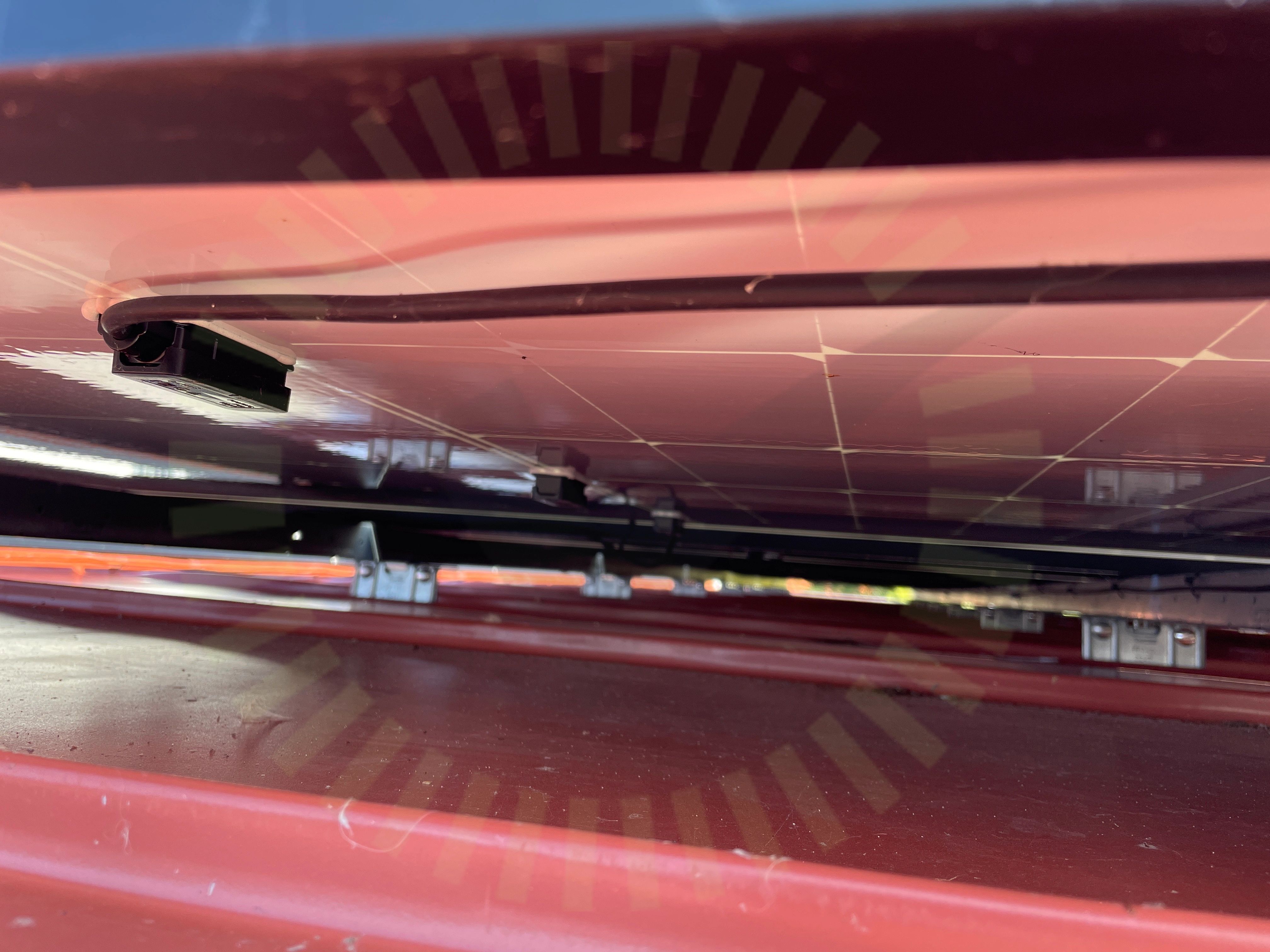

4.1 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Tak 2, Weland Stål: Falsfäste

Anmärkningar

5/19

5.1 Falsfästenas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt. Högsta uppmätta mått är 1200 mm och antalet infästningar är 32 st.

MA5101 Sid 1 (1) | Version 4 - 221219

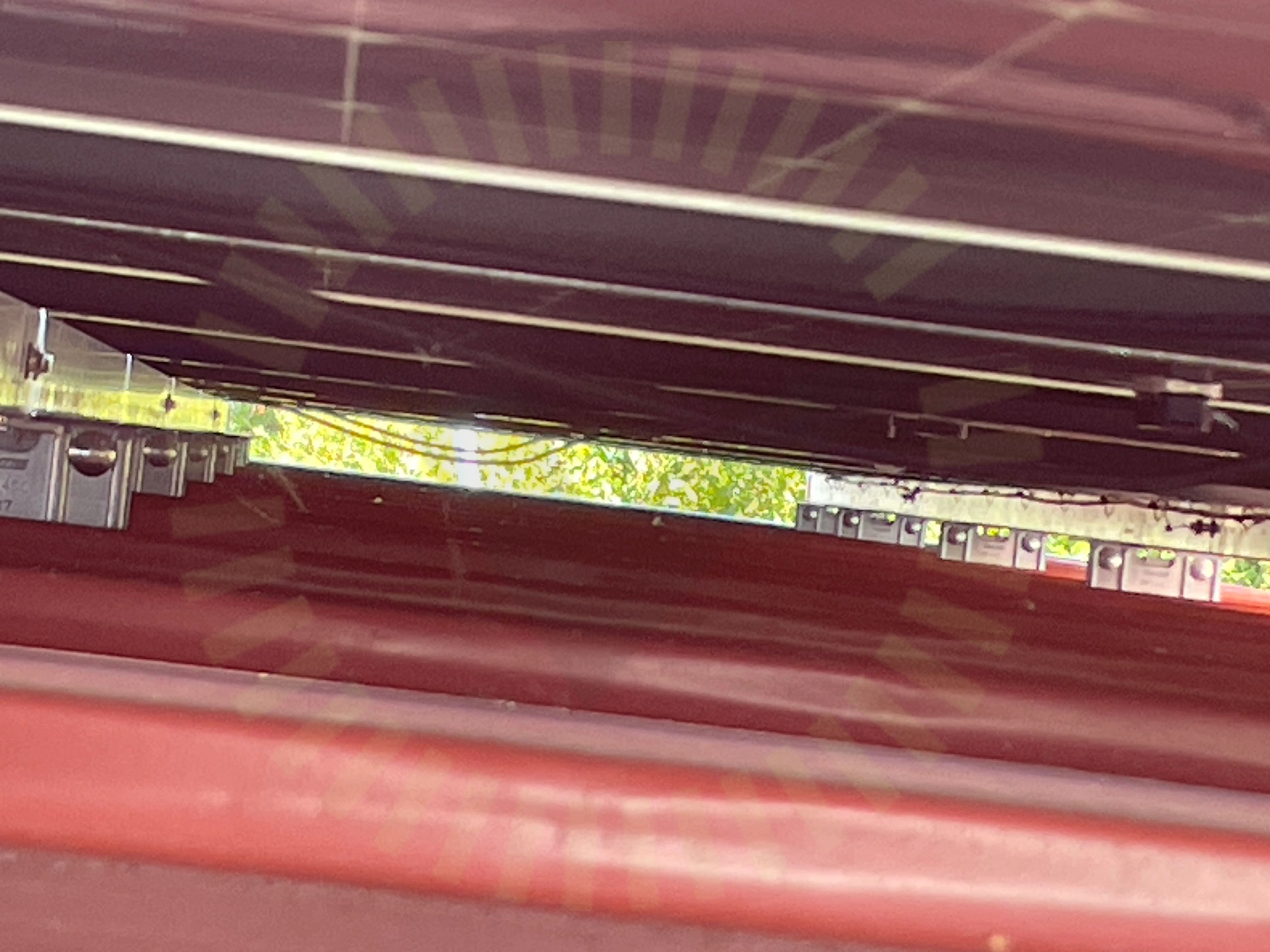

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

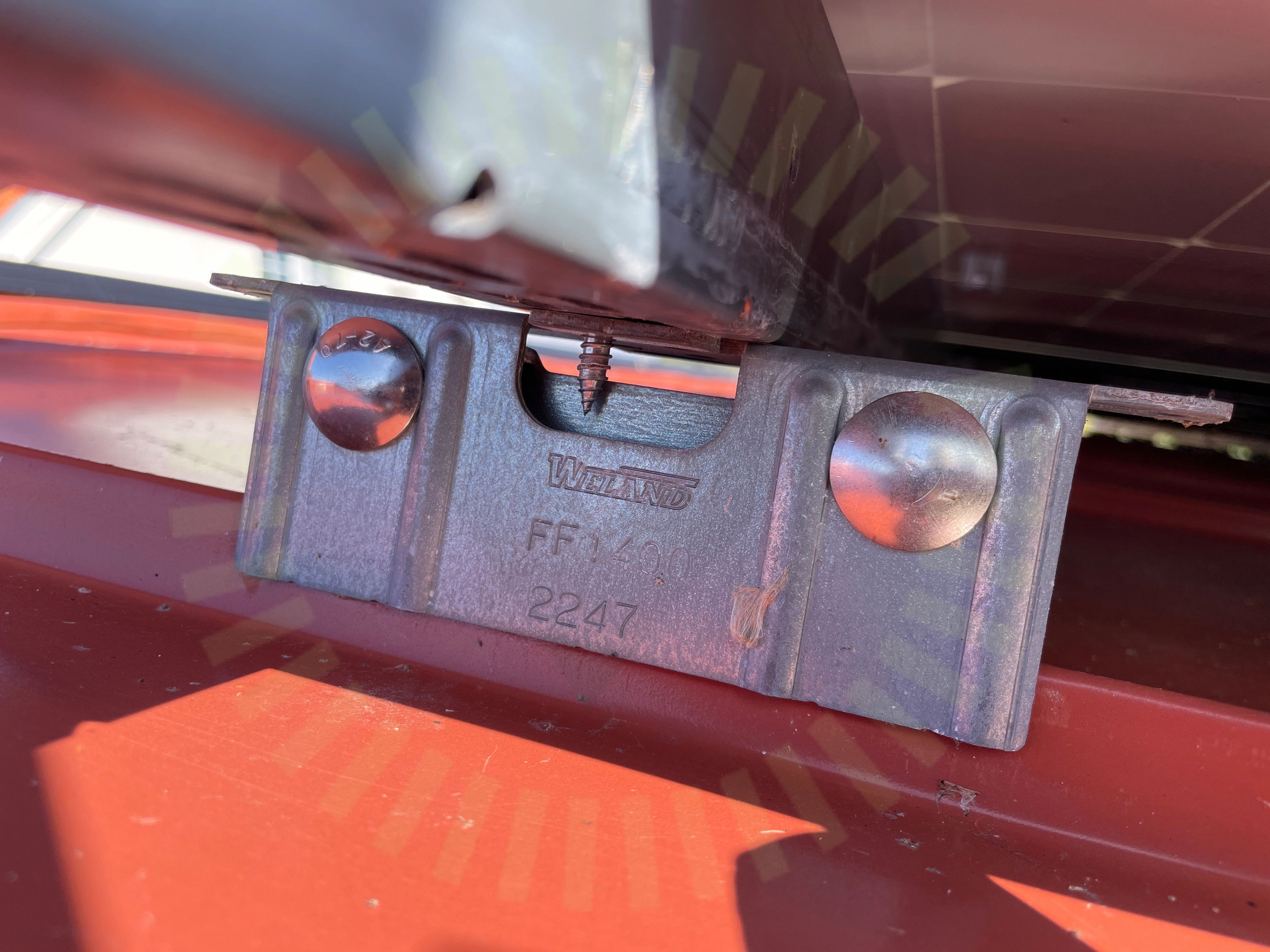

5.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

MA5101 Sid 1 (1) | Version 4 - 221219

5.4 Skenors avstånd till varandra

Inte godkänd

Lastberäkning saknas för garagetaket. Underlag att kontrollera mot saknas. Högsta uppmätta mått är 1050 mm.

Snö- och vindlastberäkning

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/19

DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

2/5

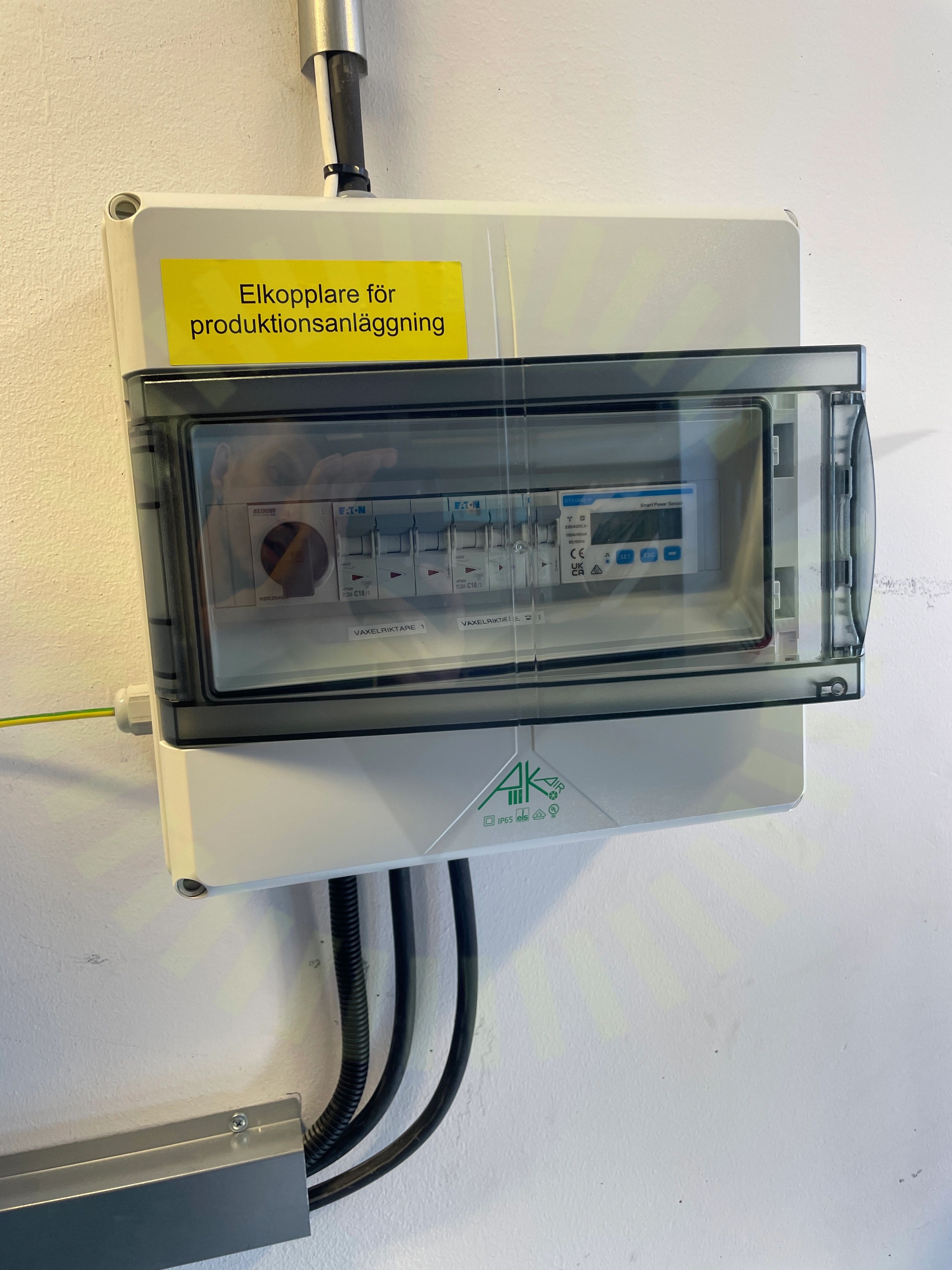

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

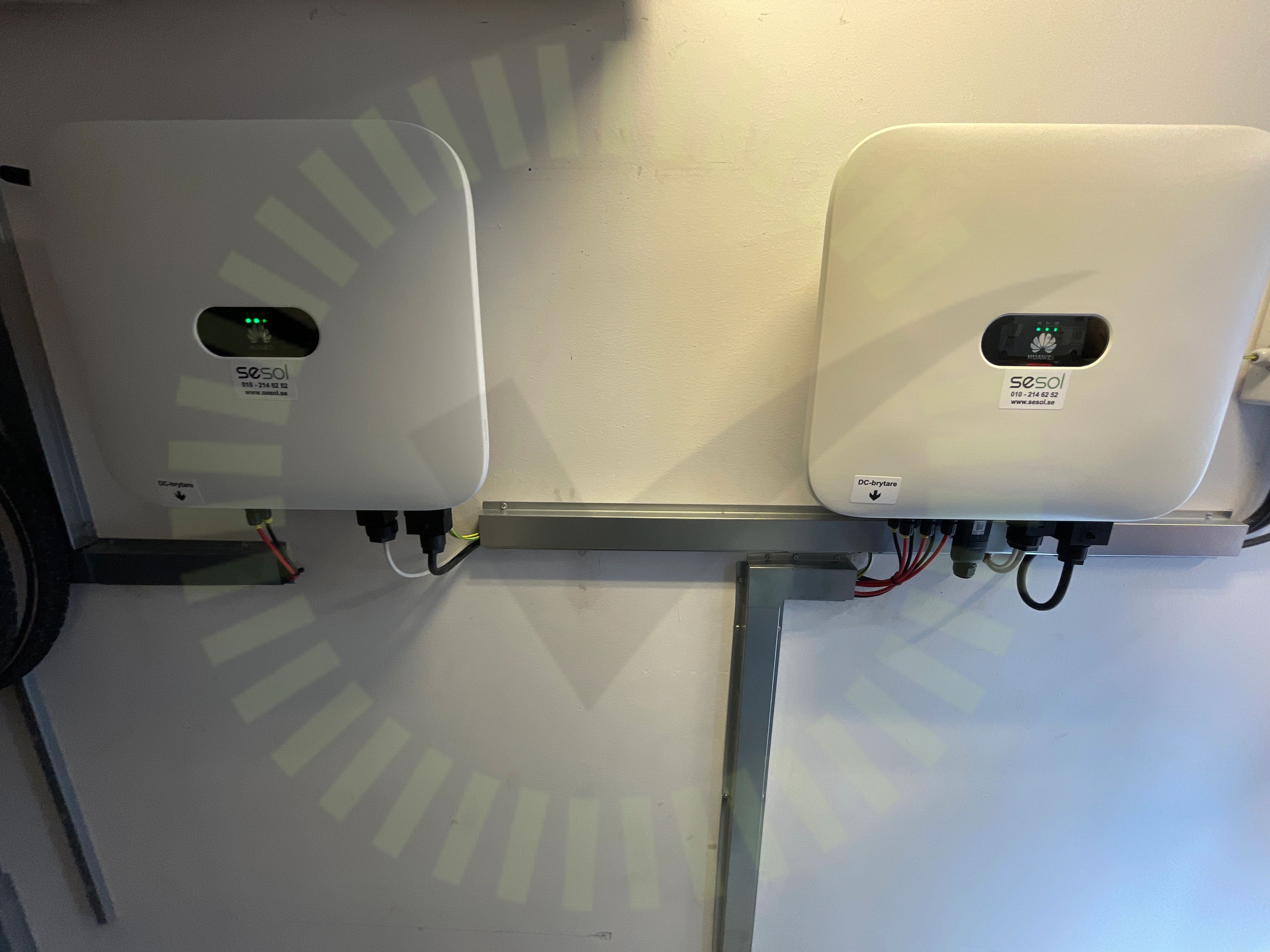

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Informering av solcellerMissvisande varselmärkning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/66

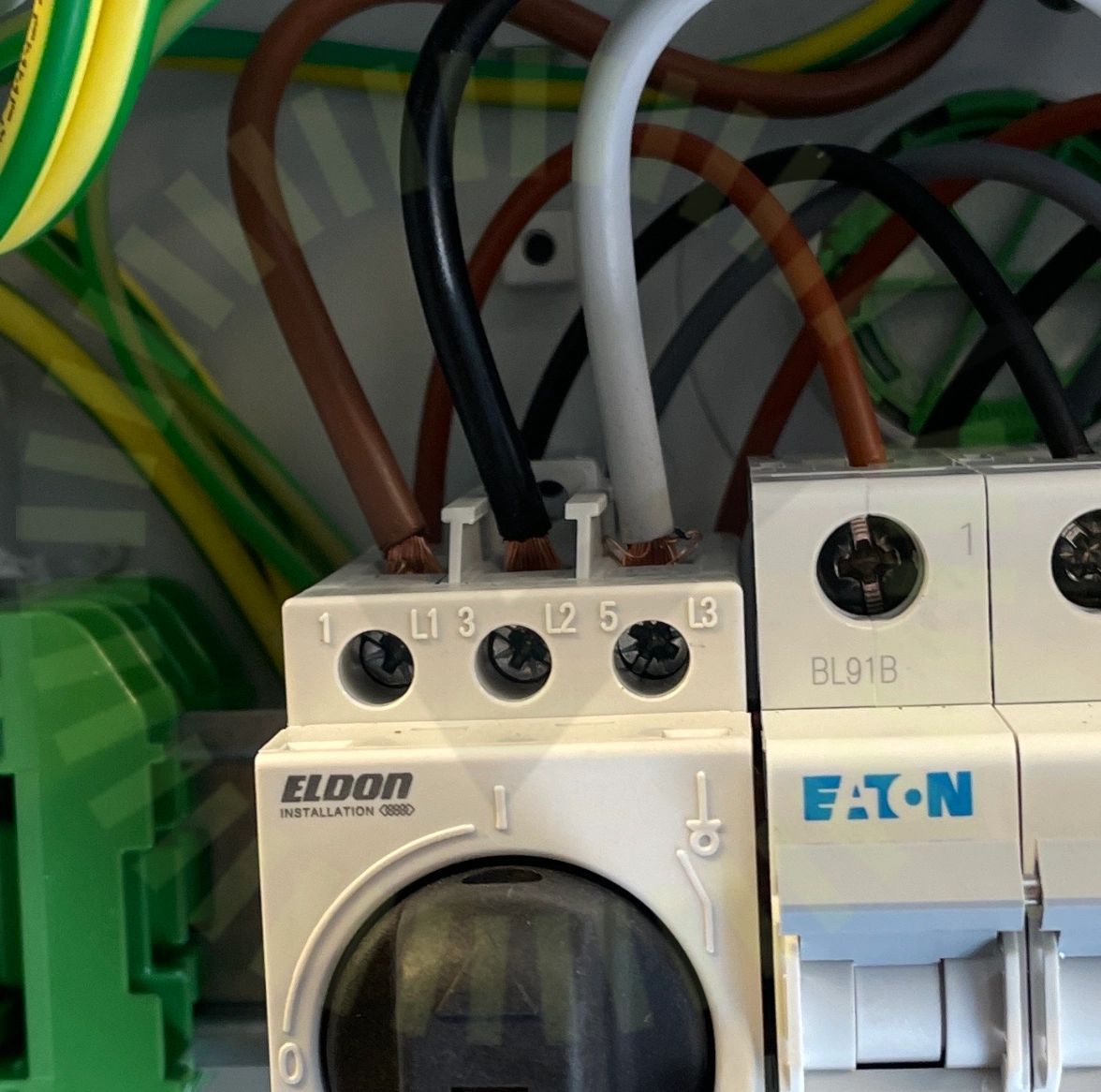

7.1 Ledare anslutna

Inte godkänd

Kardeler spretar från plint.

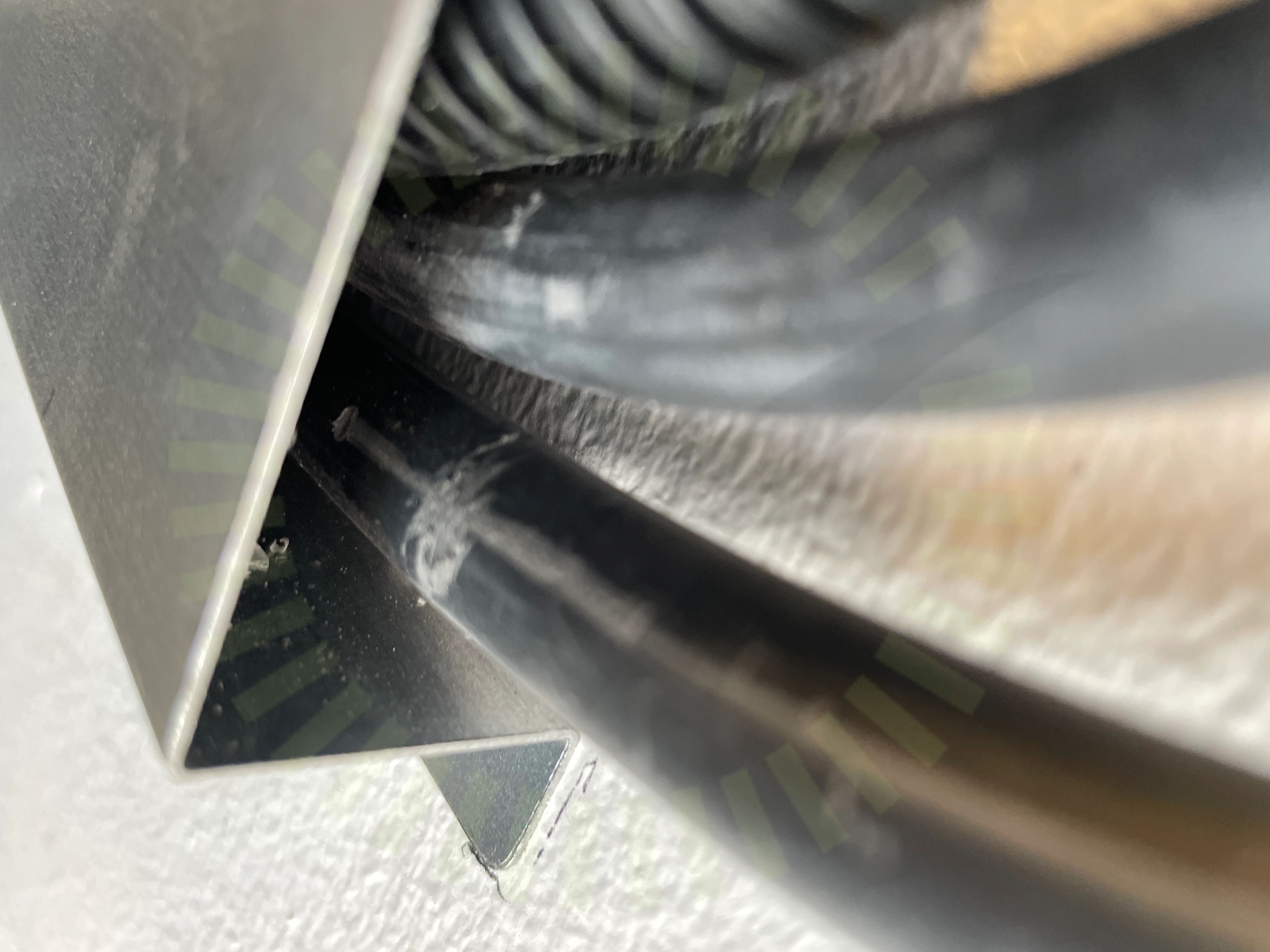

7.2 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

64/66

AC anslutning växelriktareAC anslutning växelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAvstånd närliggande objektAvstånd närliggande objektAvstånd till havAvstånd till havBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDC Kontakter anslutningDC Kontakter anslutningDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningDubbel matningDubbel matningGenomföringarGenomföringarHuvudsäkringHuvudsäkringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringLedare anslutnaLikspänningskomponenterLikspänningskomponenterMärkningMärkningOanvända ingångarPlaceringPlaceringSkadat kablageSkarp kantSkarp kantSmartmätareStress på kontakterStress på kontakterSträngdesignSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareUppskalad ledareVentilationVentilationVäderbeständigt materialVäderbeständigt material
