Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

1KOMMA5°

Datum

20 februari 2023

Ort

Hallstahammar, Västmanlands län
Fästens placering
Kopplingslåda
Böjradie kablage
87% godkända13% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2 SingleRail med MAFI infästning
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/16

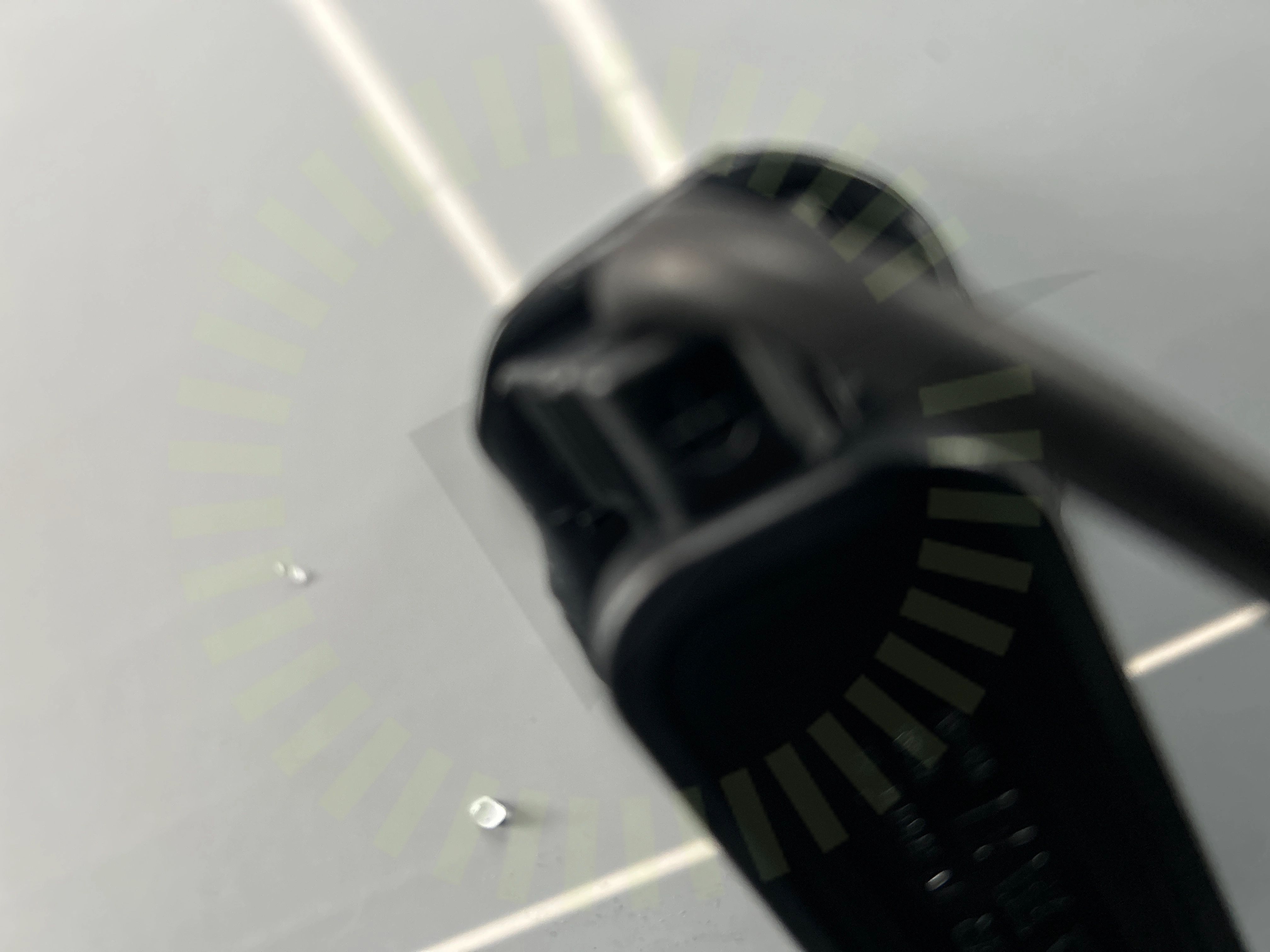

Böjradie kablage

1.1 Böjradie kablage

Inte godkänd

Skarp böj från panelens kopplingsdosa

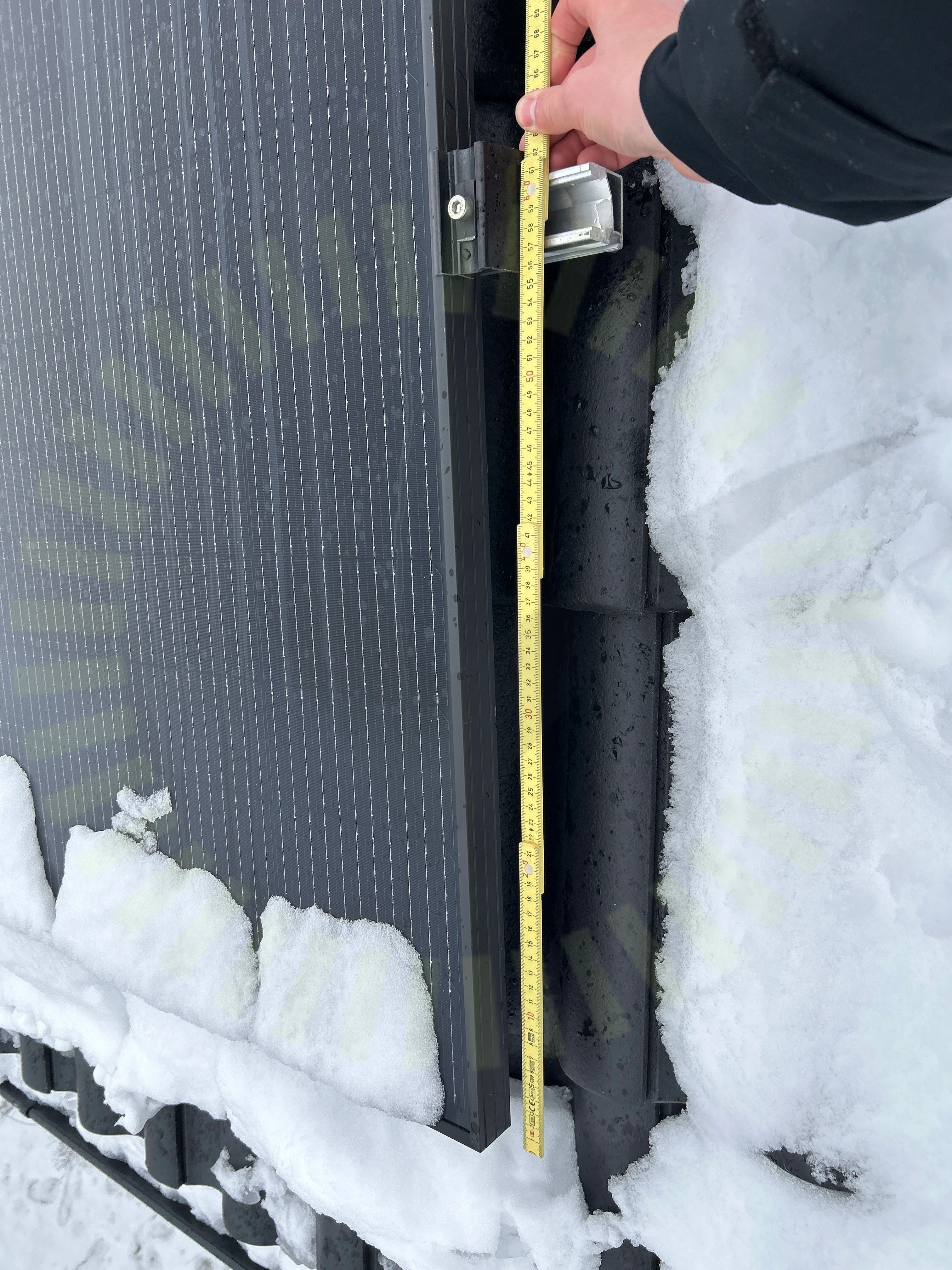

Fästens placering

1.2 Fästens placering

Inte godkänd

Klämmorna sitter inte inom tillverkarens gränser

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 8.

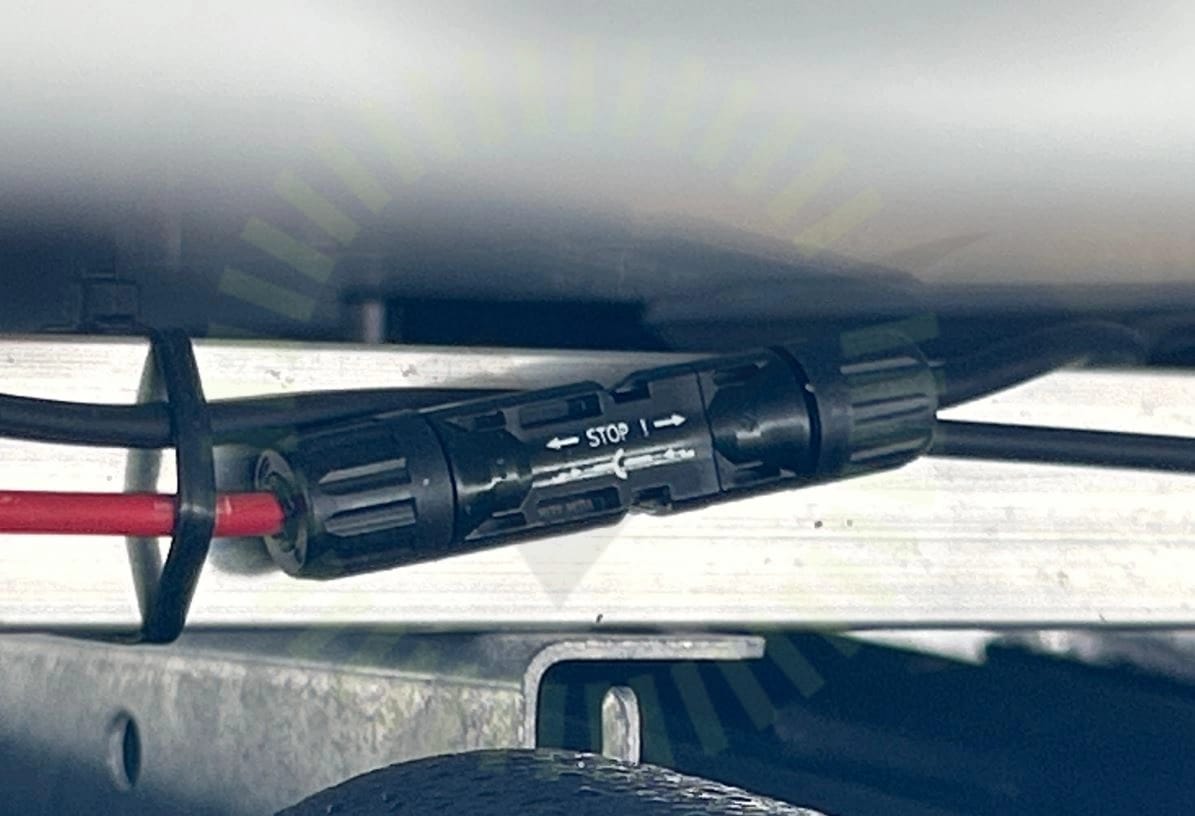

Kontakter

1.3 Kontakter

Inte godkänd

Staubli kontakter är bottnade

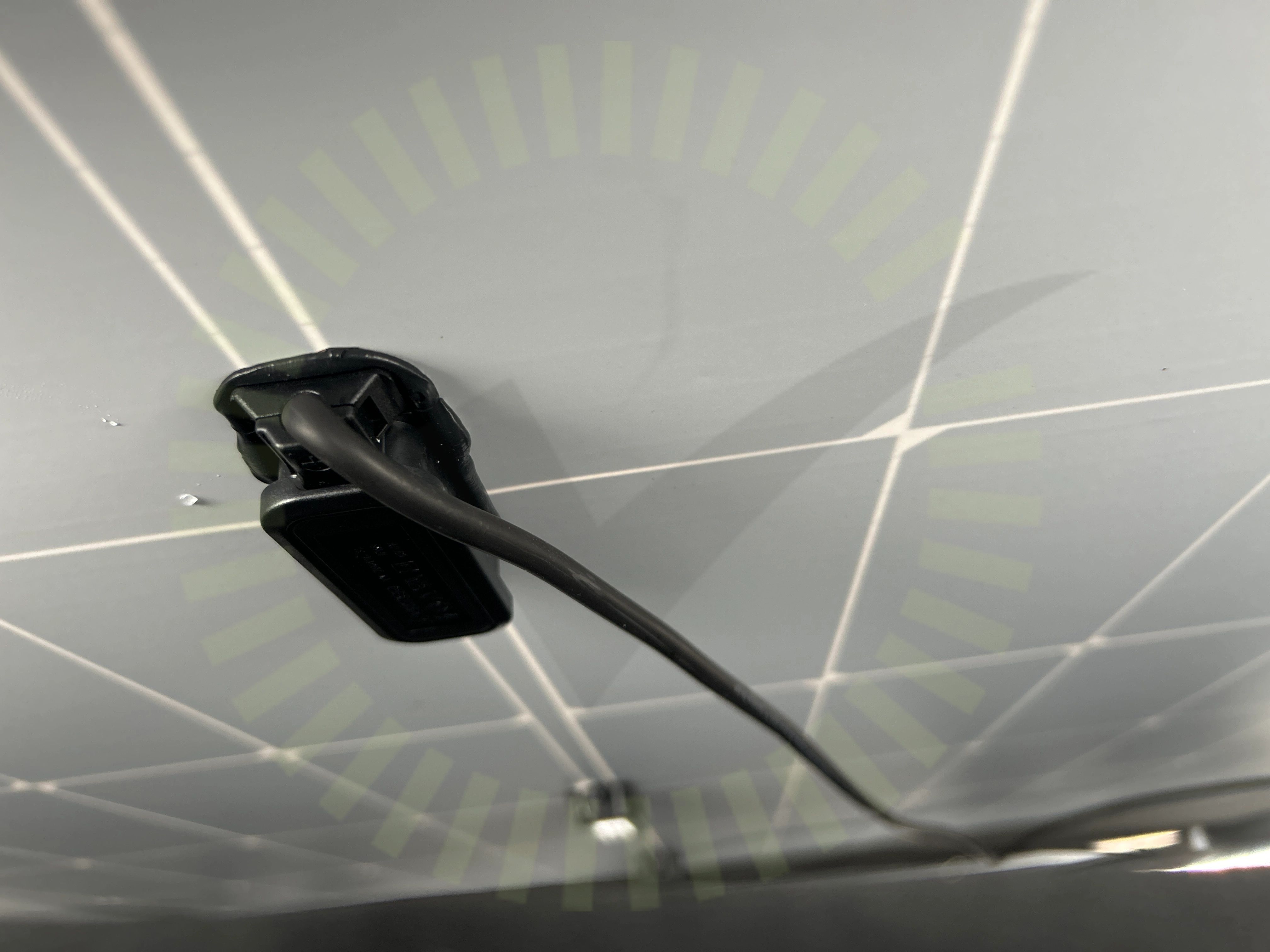

Kopplingslåda

1.4 Kopplingslåda

Inte godkänd

Kopplingsdosa utsätts för stress

Godkända kontrollpunkter

12/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekMellanrumPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

2/34

3.1 Avtal

Inte godkänd

Kund har inte blivit informerad om att installation utförts med blandade montagesystem.

Avtal

3.2 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

32/34
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkel

K2 SingleRail med MAFI infästning

Anmärkningar

5/18

4.1 CC mått

Inte godkänd

Snitt cc mått 90cm. Avstånd skena snitt 101cm

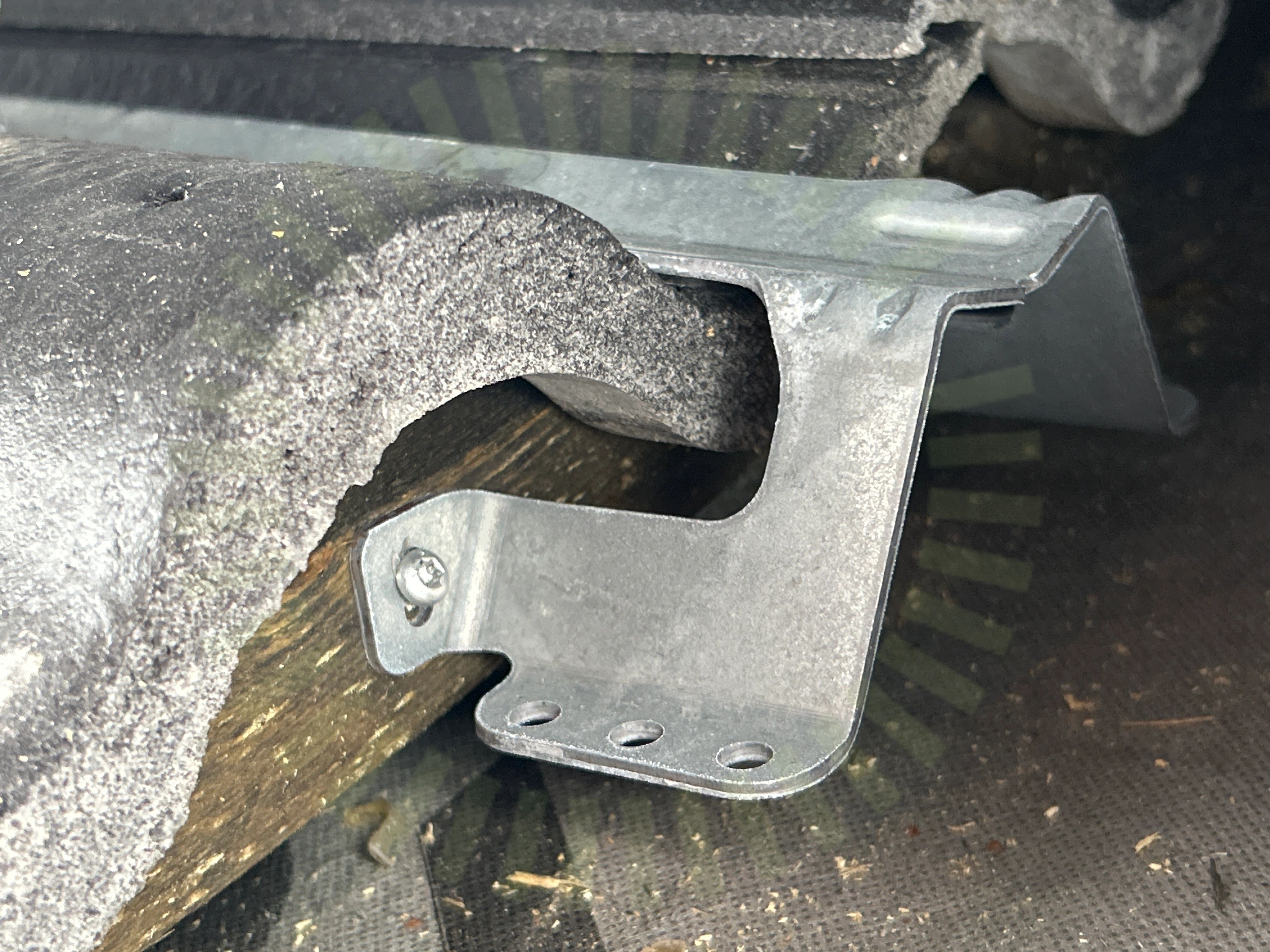

Infästning läkt

4.2 Infästning läkt

Inte godkänd

Änvänd skruv avviker tillverkarens anvisningar

Mounting Description MAFI Solar, Sida 3/7, 2022

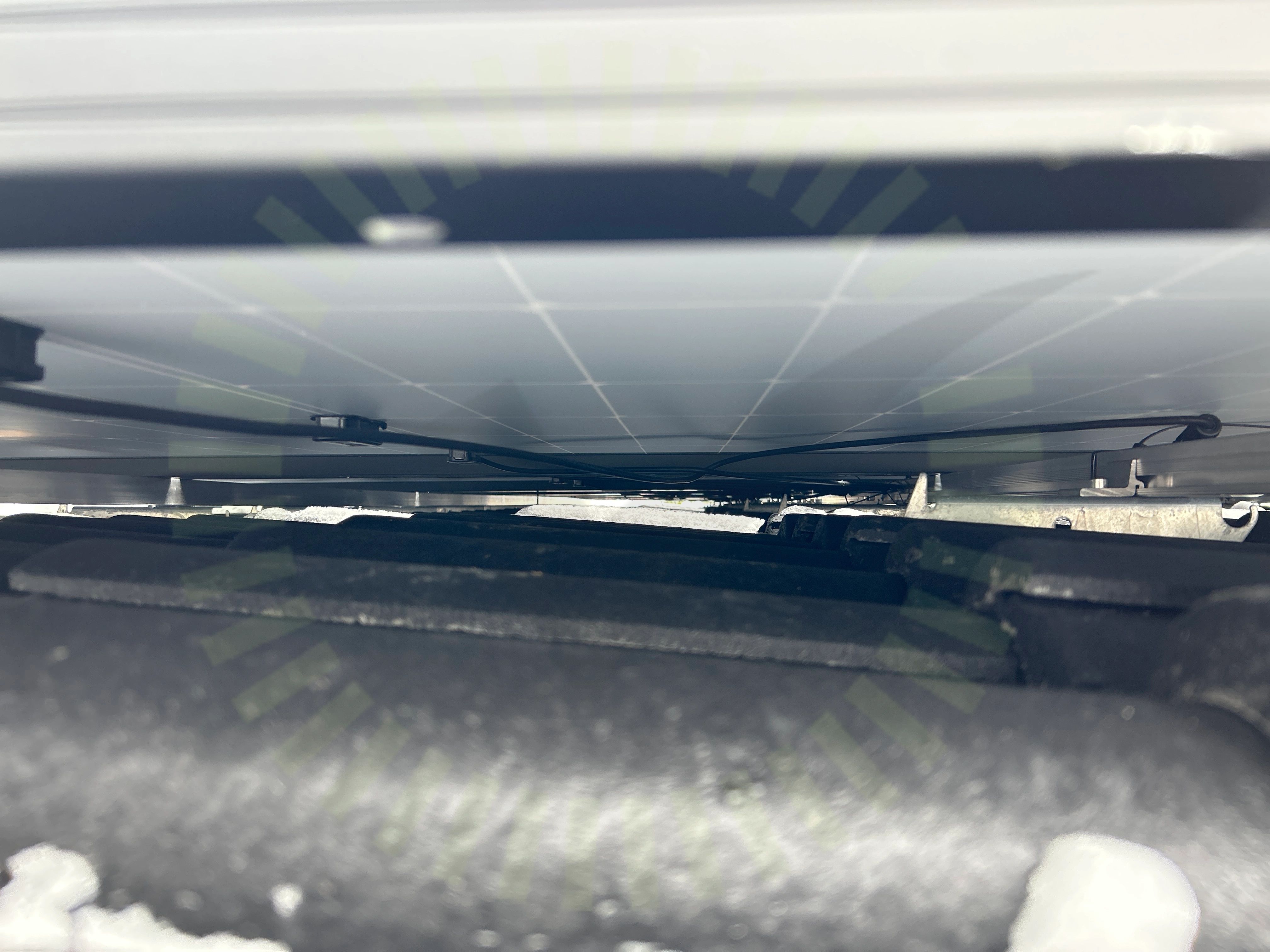

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Kablage saknar tillförlitlig uppfästning

SS 436 40 00 (712.521.101 och 522.8.4)

4.4 Skenornas överhäng

Inte godkänd

Högsta uppmätta överhäng 24cm

4.5 Främmande material

Inte godkänd

K2 skena blandat med MAFI krokar. Detta påverkar garantier

Godkända kontrollpunkter

12/18
Läktens storlekMittklämmorSkadorShimsSkarp kantSkenor utstickSkenornas infästningSkyddSnö- och VindlastberäkningTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/18
Takgenomföring

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
