Besiktningsrapport

8.5

Installation genom

Sesol

Datum

31 juli 2023

Ort

Stora Höga, Västra Götalands län

Mittklämmor

Underliggande takpanna

Skenskarvar

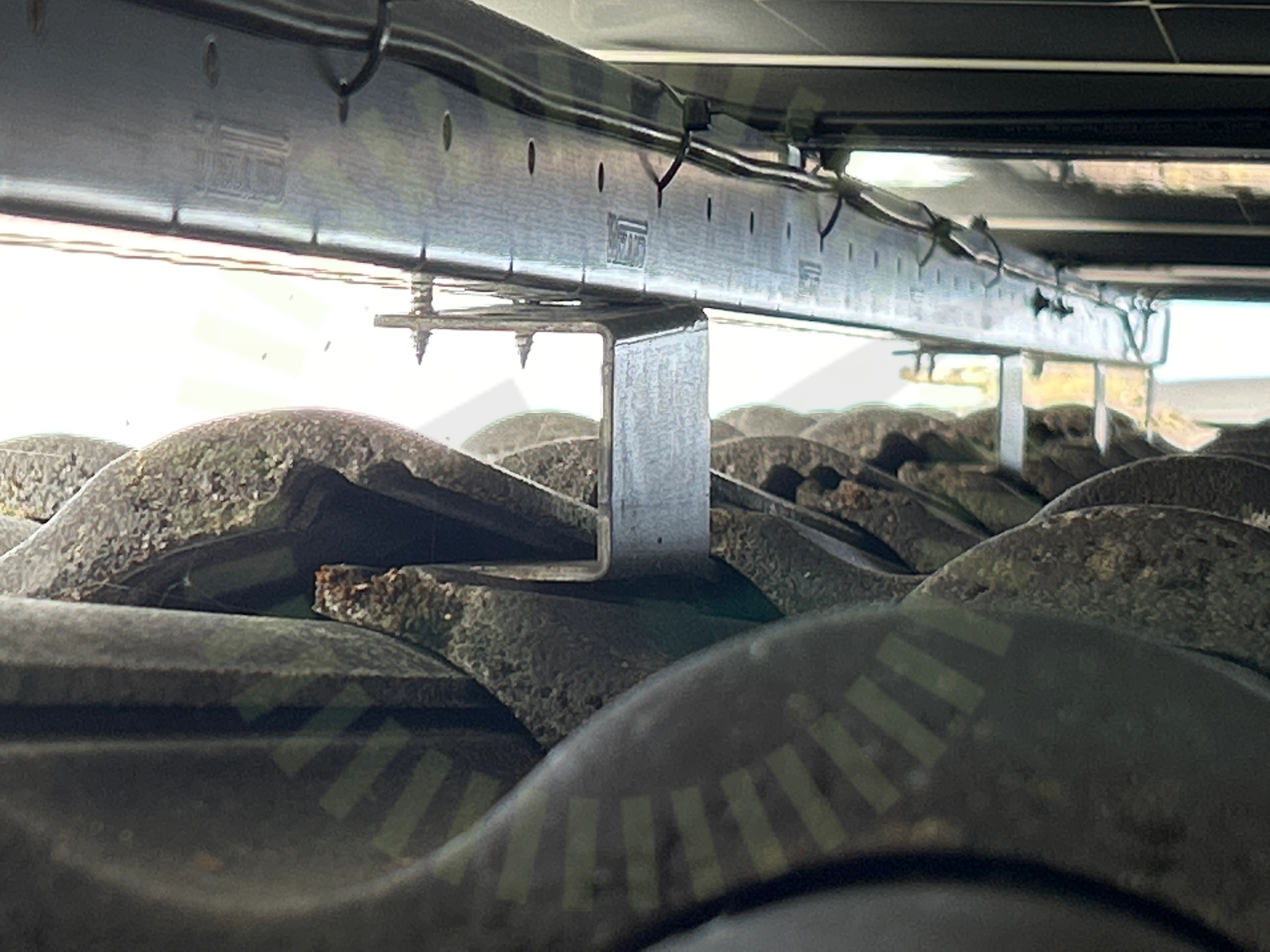

+ 7

85% godkända15% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

4/15

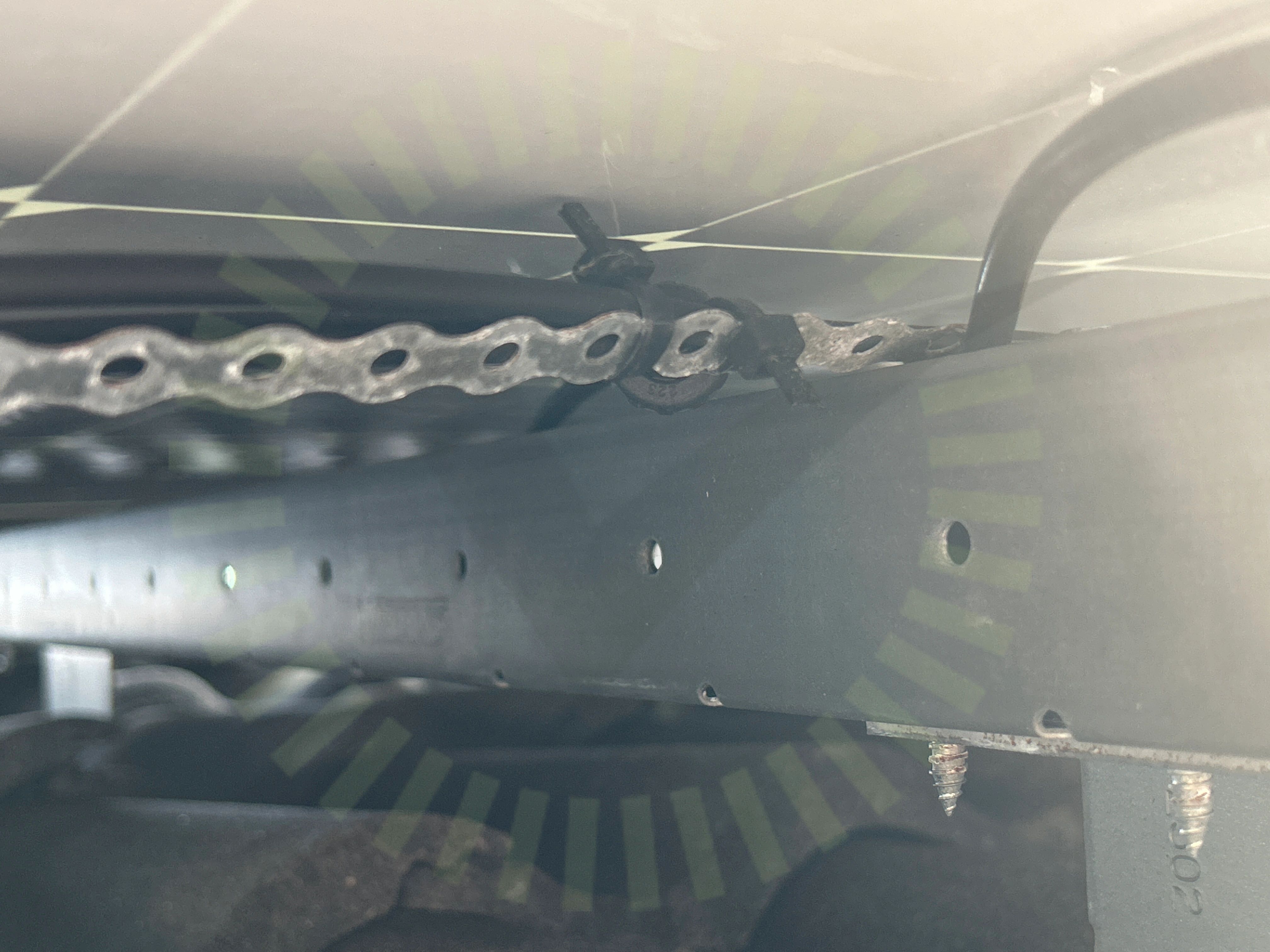

3.1 Föremål mot bakstycke

Inte godkänd

Skarpt föremål kan skava mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

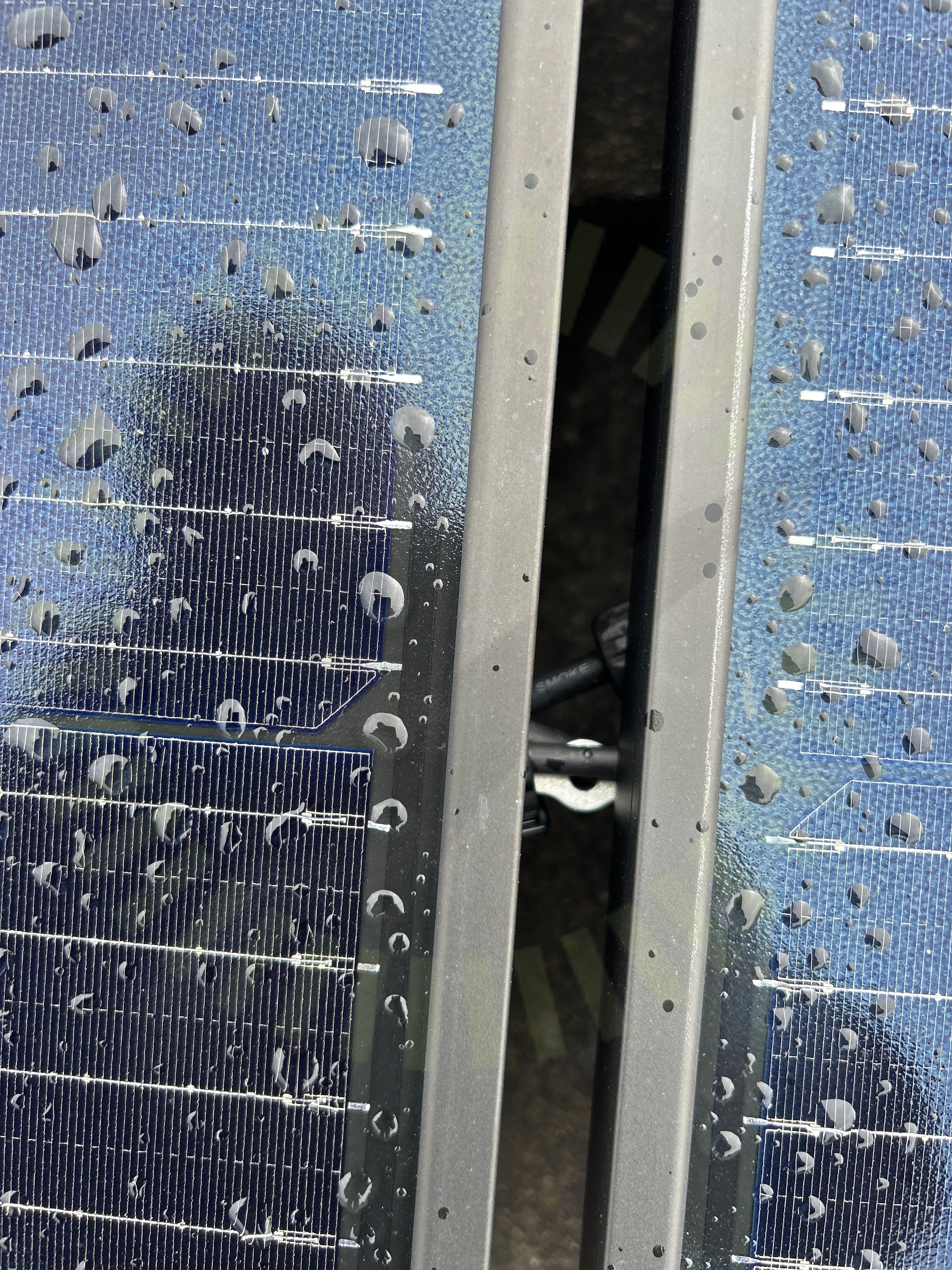

3.2 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

3.3 Panelkablagets böjradie

Inte godkänd

Kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

3.4 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

10/15

Avstånd till takDräneringshålFörbindelse av kontakterKlämmornas placeringKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

5/22

4.1 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

MA5102 Sid 1 (1) | Version 3 - 221101

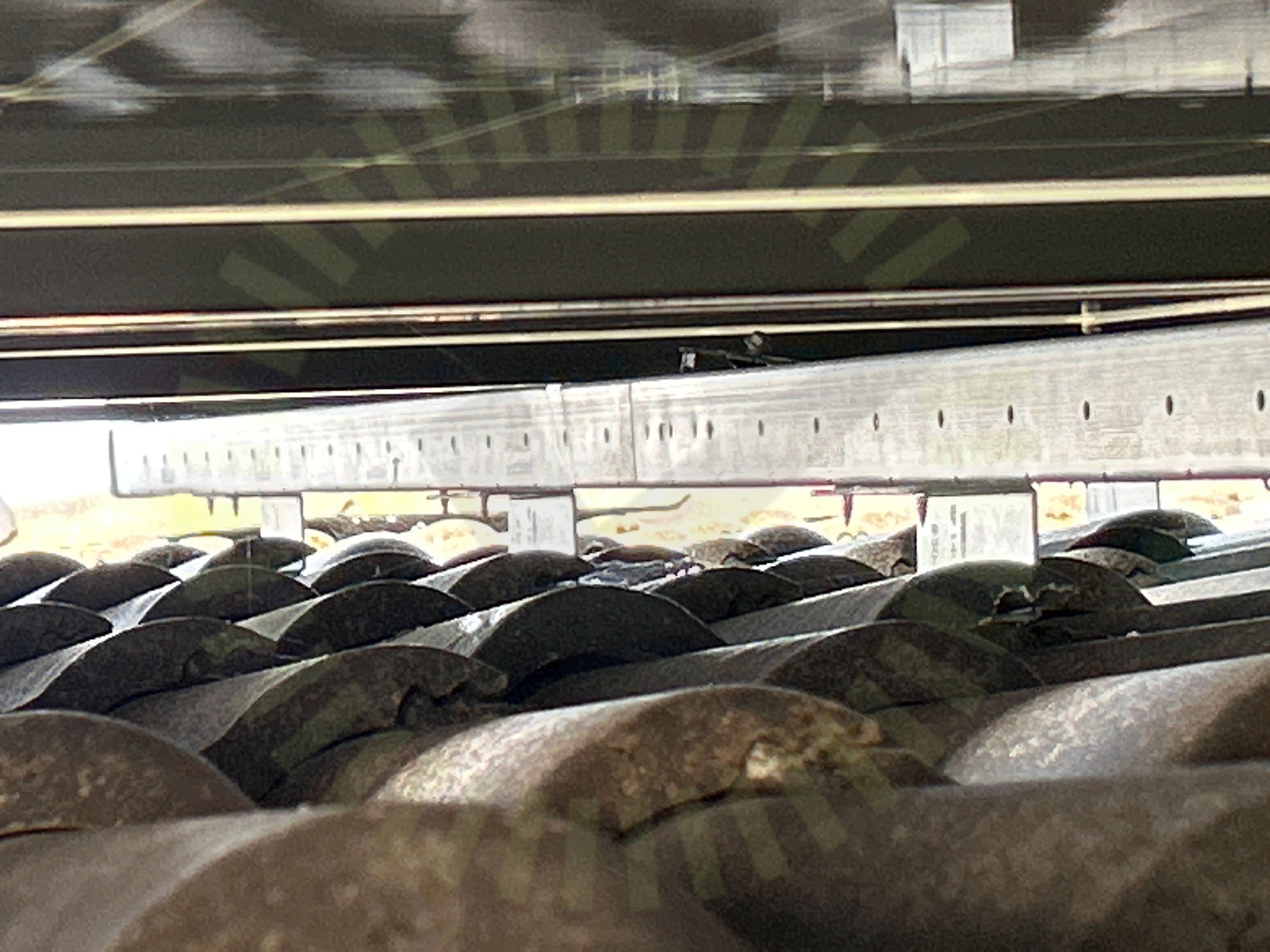

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

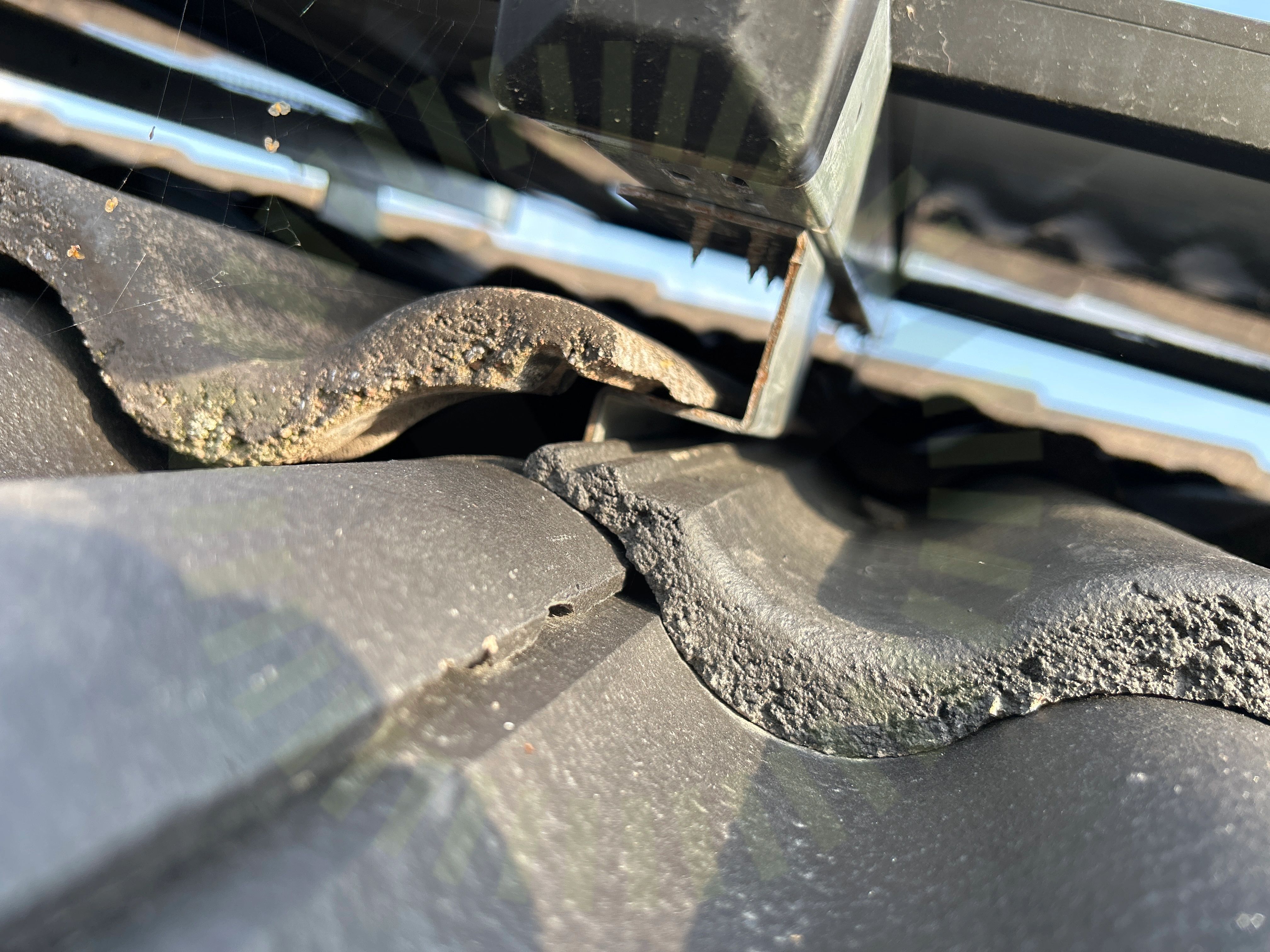

4.5 Underliggande takpanna

Inte godkänd

Infästningar ligger med fel avstånd mot underliggande takpanna. För stort glapp.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvPlaceringRåspontsinfästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36

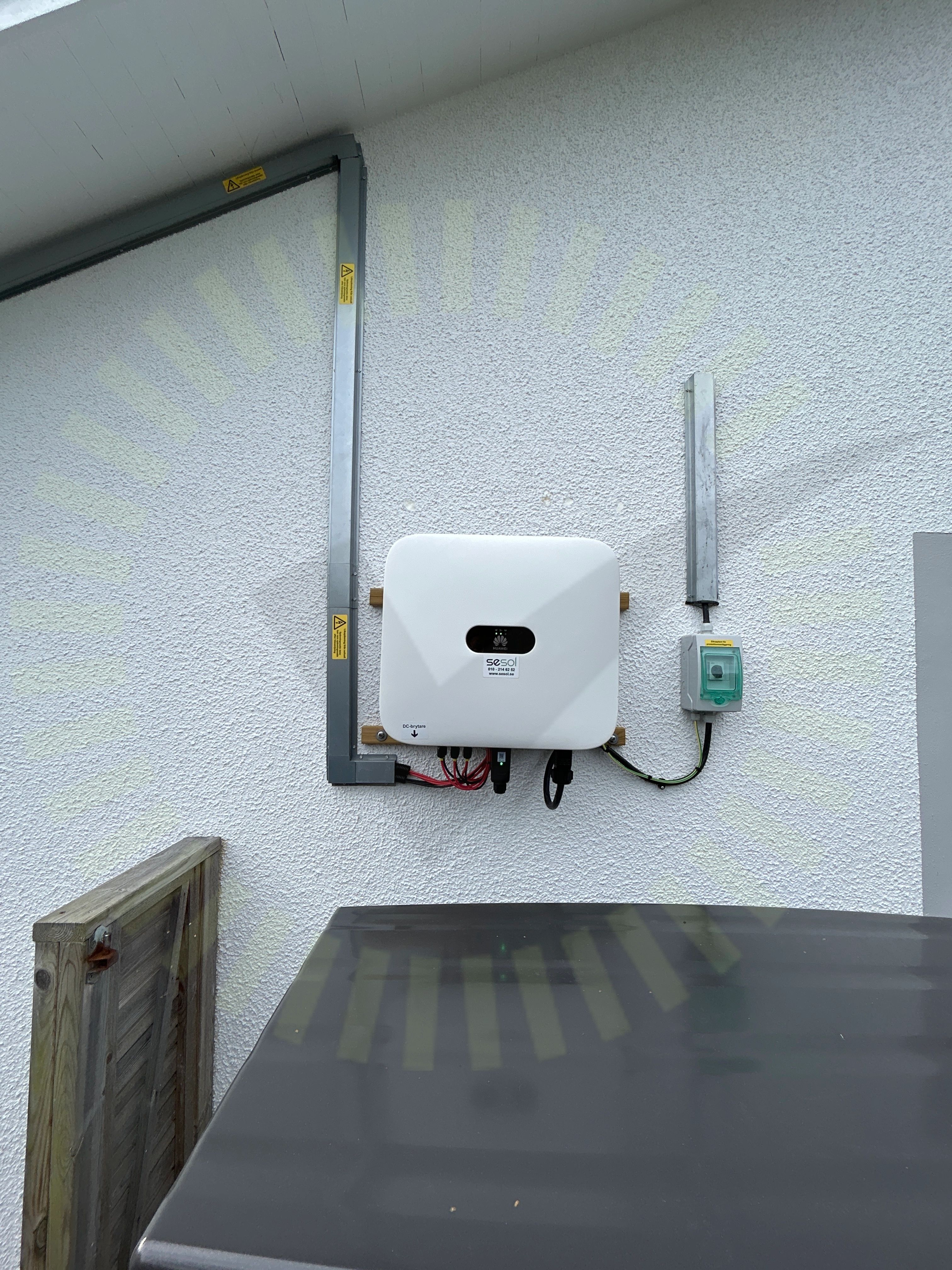

6.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

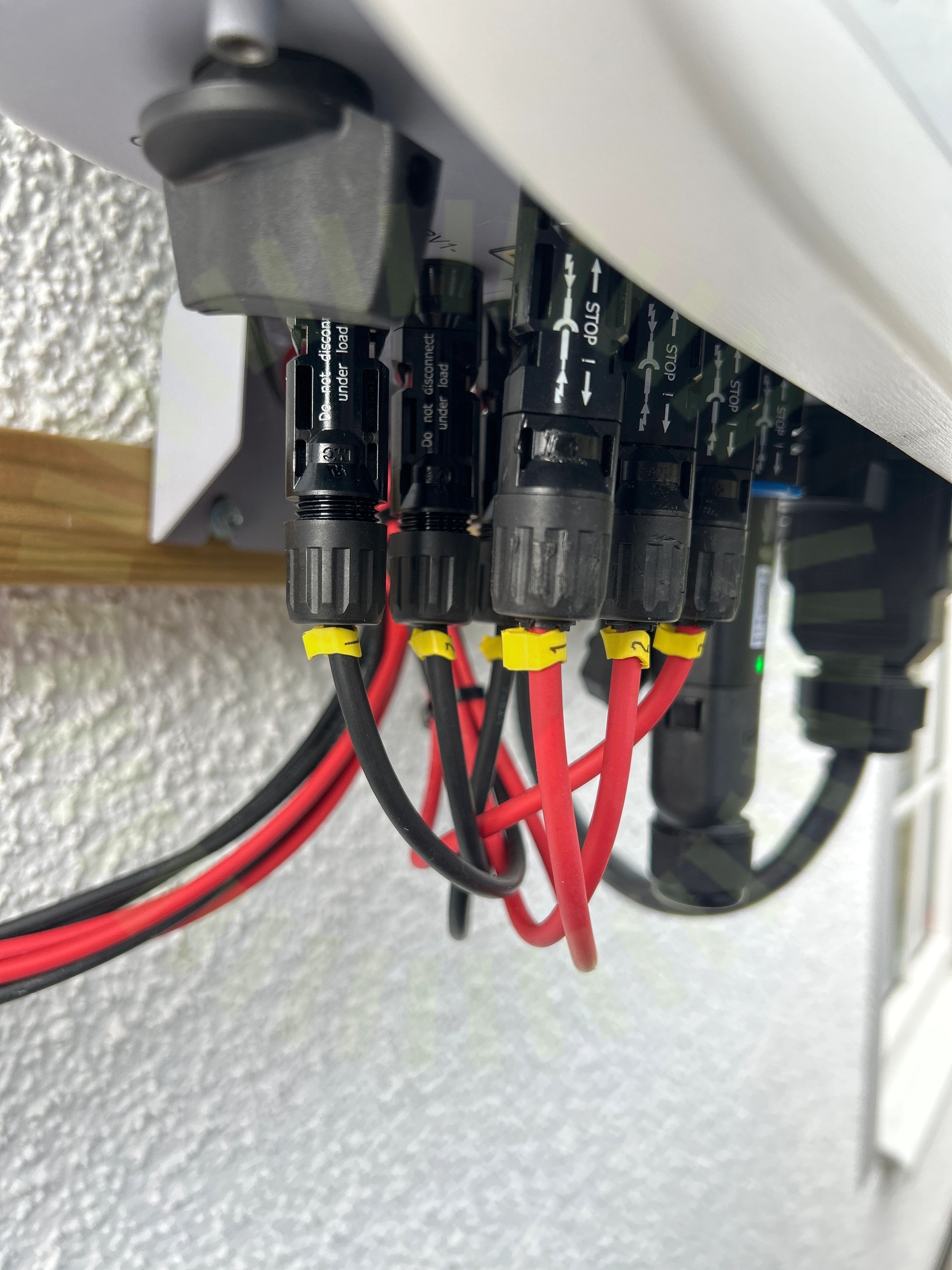

6.2 DC Kontakter förskruvning

Inte godkänd

Dc kontakter får ej bottnas.

STÄUBLI MA231 ver 03.2023 sid 10

6.3 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

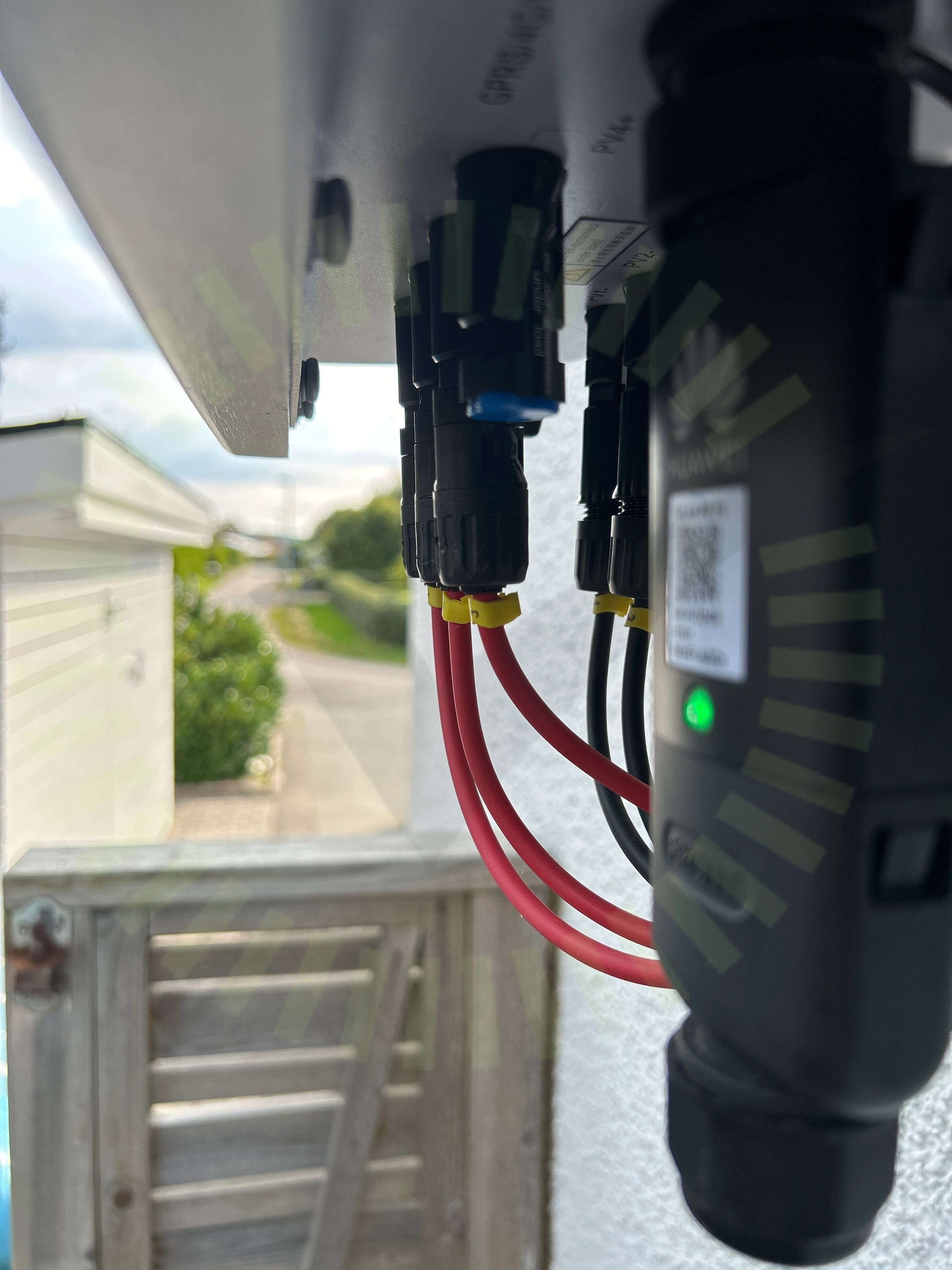

6.4 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

32/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
