Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Solceller & Elektriker AB

Datum

7 mars 2023

Ort

Eslöv, Skåne län
AC anslutning växelriktare
AC Kablage dimensionering
Jordning av chassi
88% godkända13% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Solceller & Elektriker AB

Installerad av Solceller & Elektriker AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

2/14
Avstånd

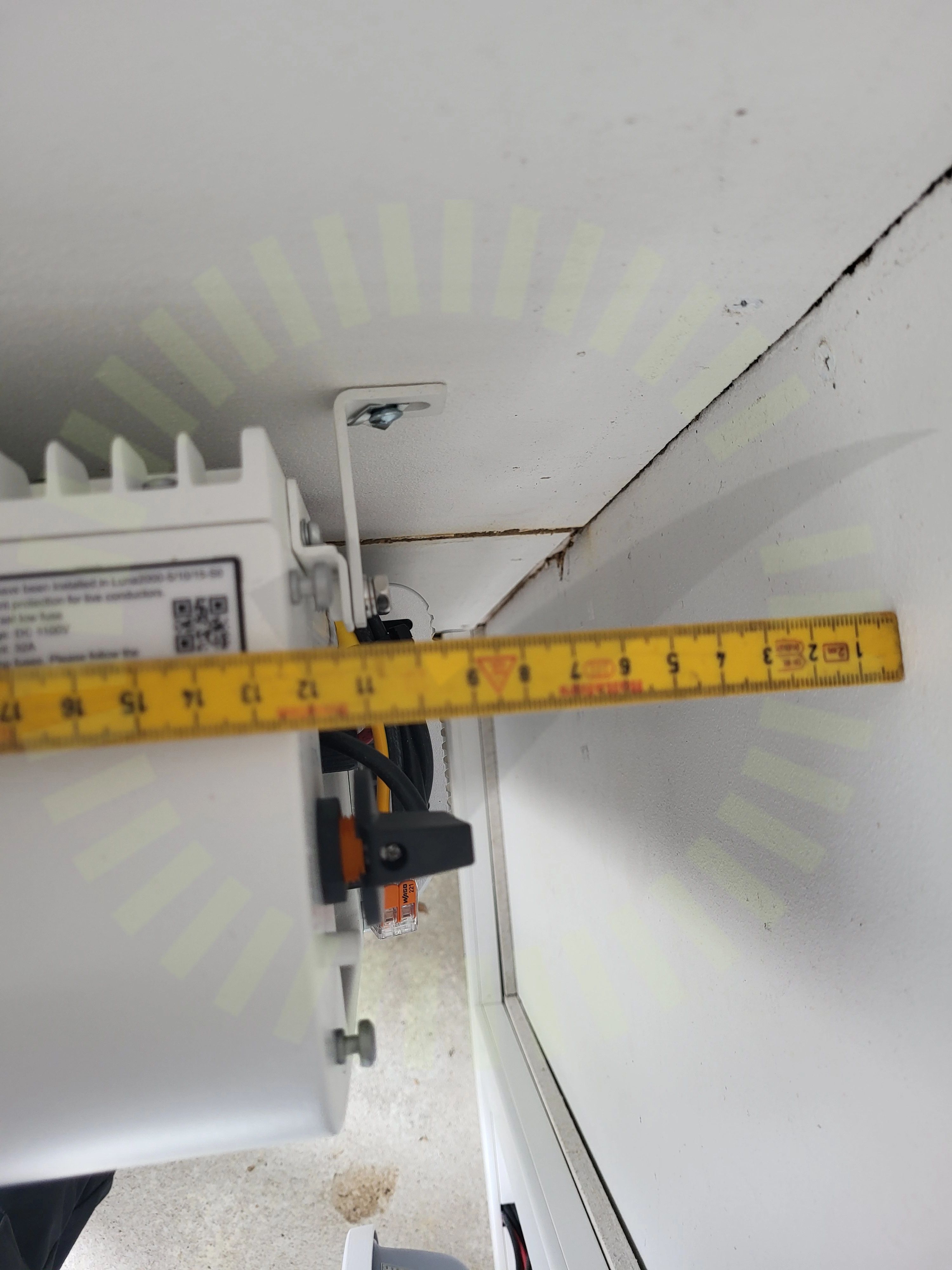

2.1 Avstånd

Inte godkänd

Avstånd till vägg uppfylls ej.

Tillverkarens montageanvisningar
Batteri PE

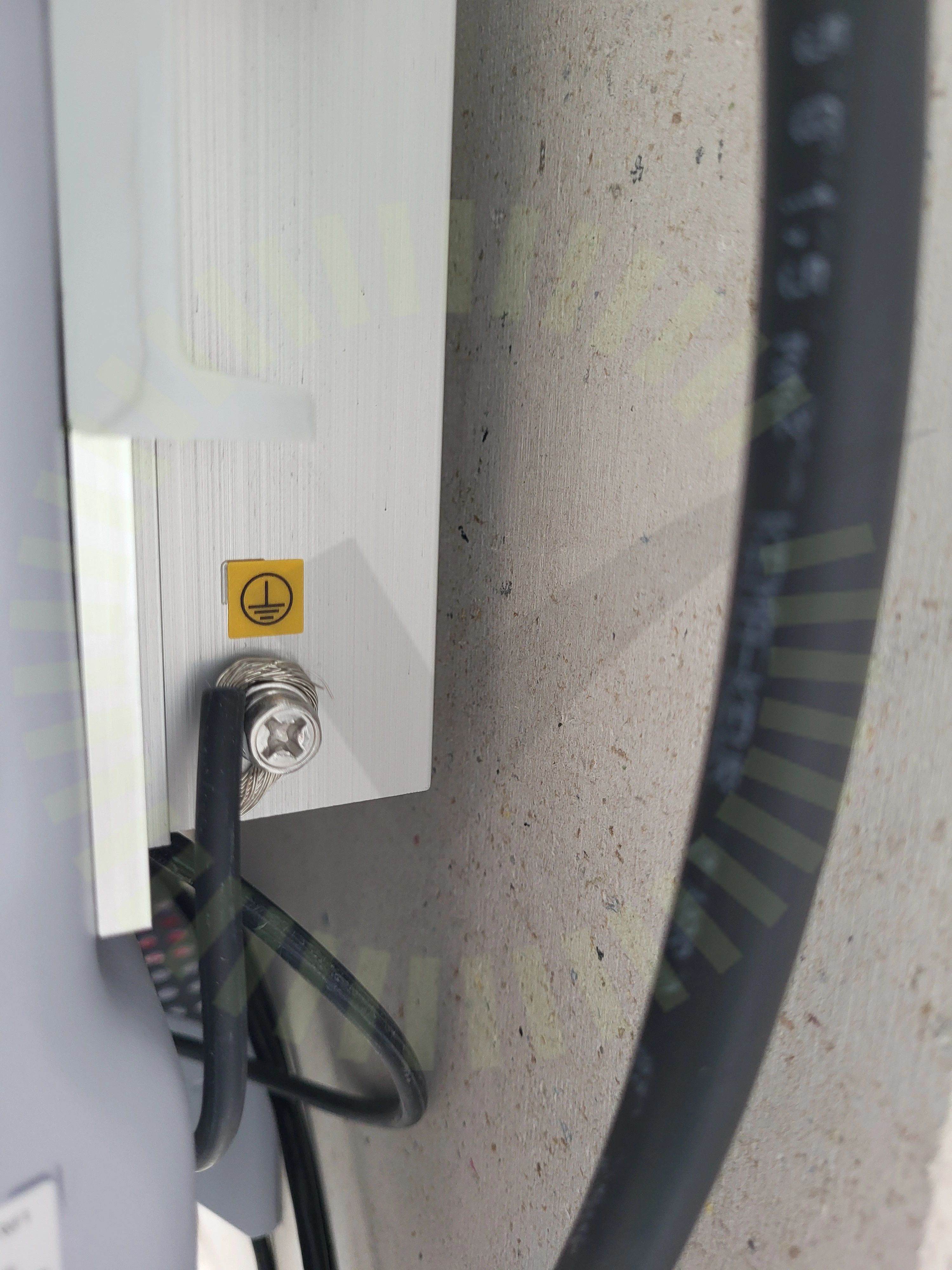

2.2 Batteri PE

Inte godkänd

Jordningen är ej gul/grön och ej fastsatt med kabelsko.

Godkända kontrollpunkter

12/14
Avstånd till växelriktareFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

3.1 Varning för likspänning

Inte godkänd

Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/29

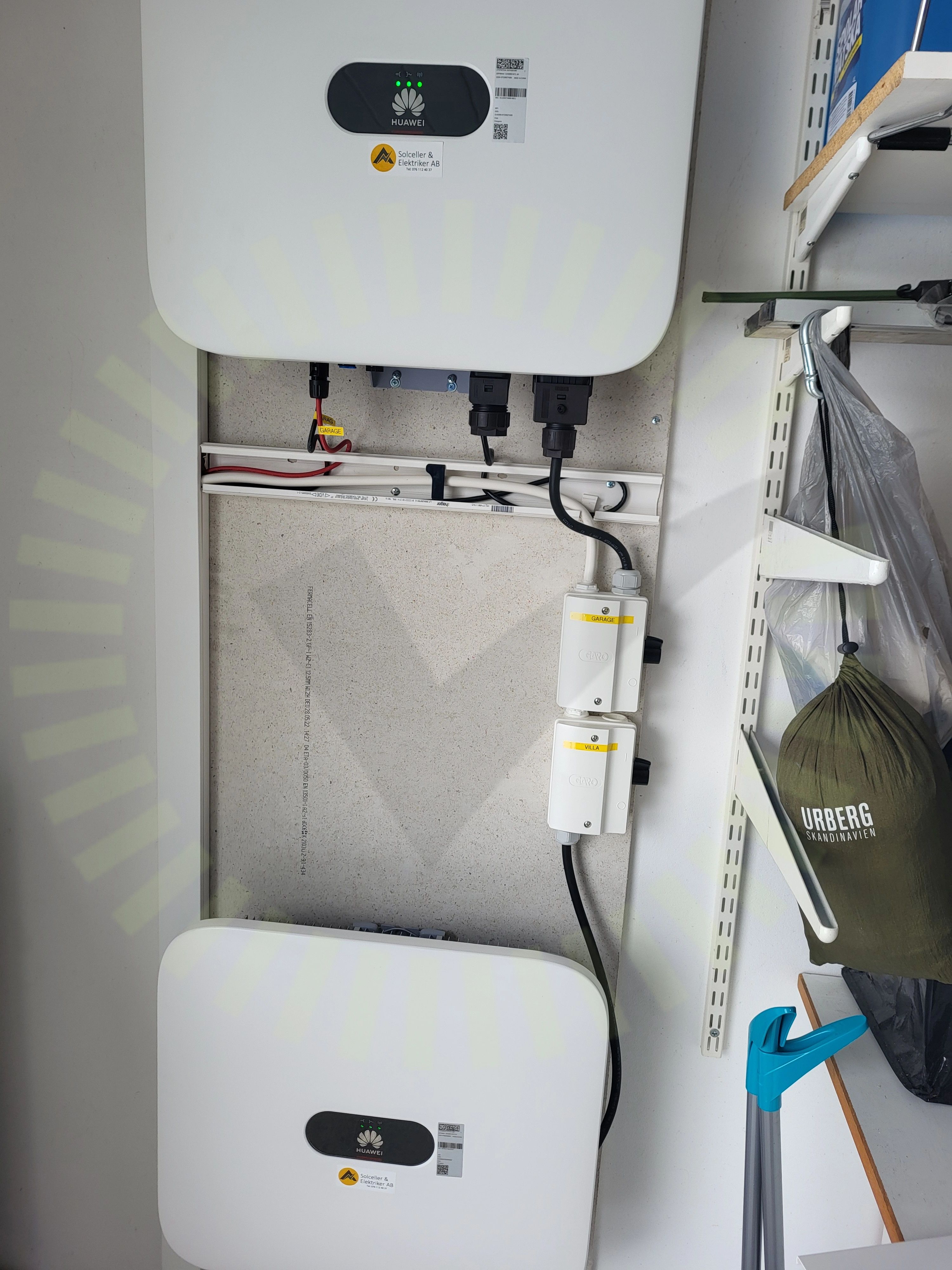

AC Kablage dimensionering

4.1 AC Kablage dimensionering

Inte godkänd

Man har 2 st växelriktare som tillsammans blir 15kw. Detta matar man från fasadskåp med en 5g2,5. Totala effekten på taket är 16400w/692=23,6A . Huvudsäkring är 16A. Ledningsdimensionering rekommenderas.

AC anslutning växelriktare

4.2 AC anslutning växelriktare

Inte godkänd

Skruv ej iskruvad i kontakt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

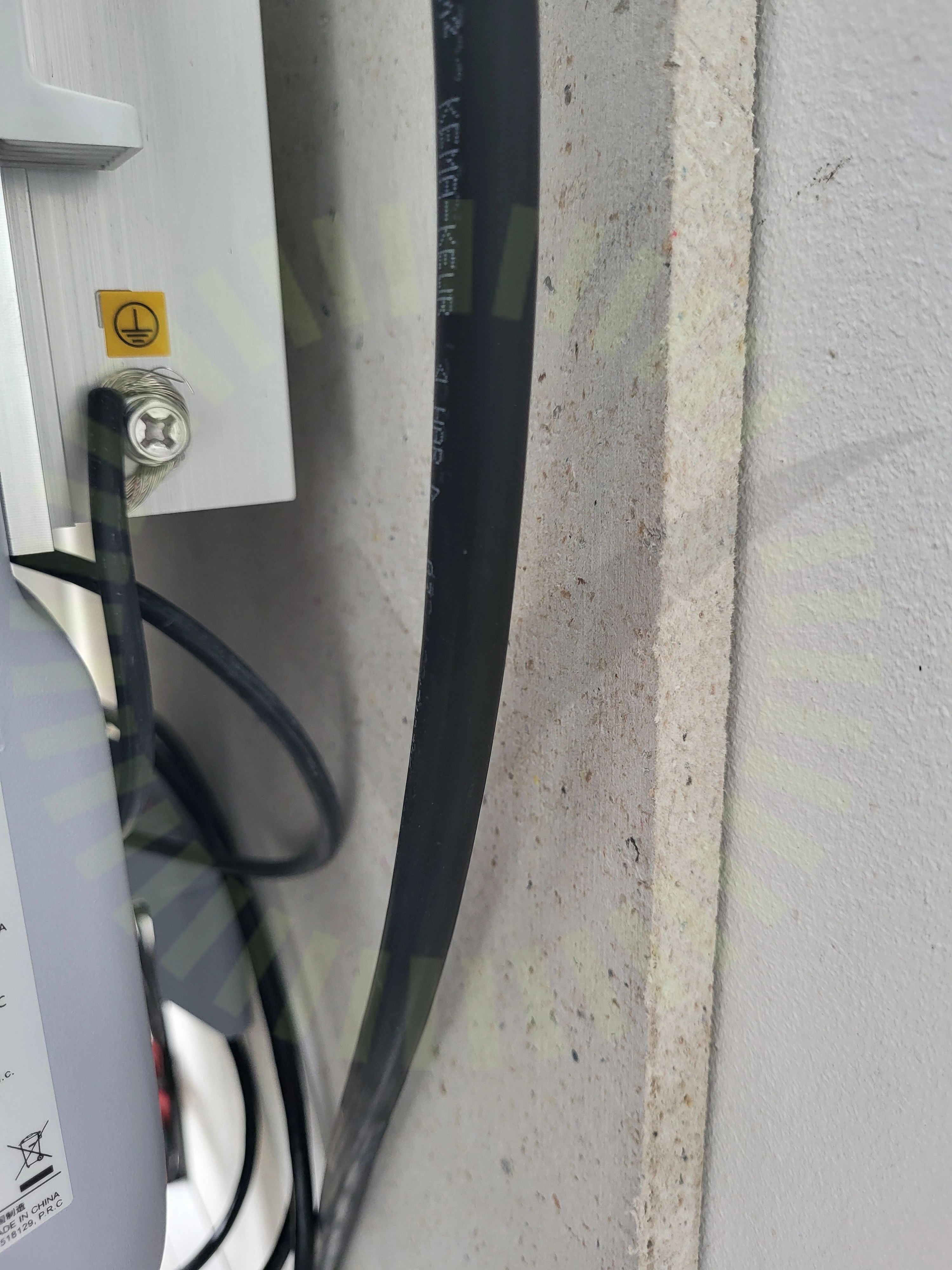

Jordning av chassi

4.3 Jordning av chassi

Inte godkänd

Växelriktarna saknar extern PE anslutning enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

26/29
AC GenomföringarAC BöjradieAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningKontakterMärkningPlaceringSäkringsdimensionVentilation
