Besiktningsrapport
9.1
Installation genom
Nova Solar
Datum
14 juni 2023
Ort
Torslanda, Västra Götalands län
Panelkablagets böjradie
Väderbeständigt material
Glipa mellan pannor
89% godkända
11% ej godkända
Om installationen
Paneler
Longi: LR5-54HIB 390-410
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
3/3
1.1 Avtal
Inte godkänd
Panelmodellen som anges i offerten, samt det bifogade databladet stämmer inte med den installerade panelen.
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.3 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Tak 1, Longi: LR5-54HIB 390-410
Anmärkningar
1/16
2.1 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
15/16
Tak 1, Weland Stål: Läktfästen
Anmärkningar
4/24

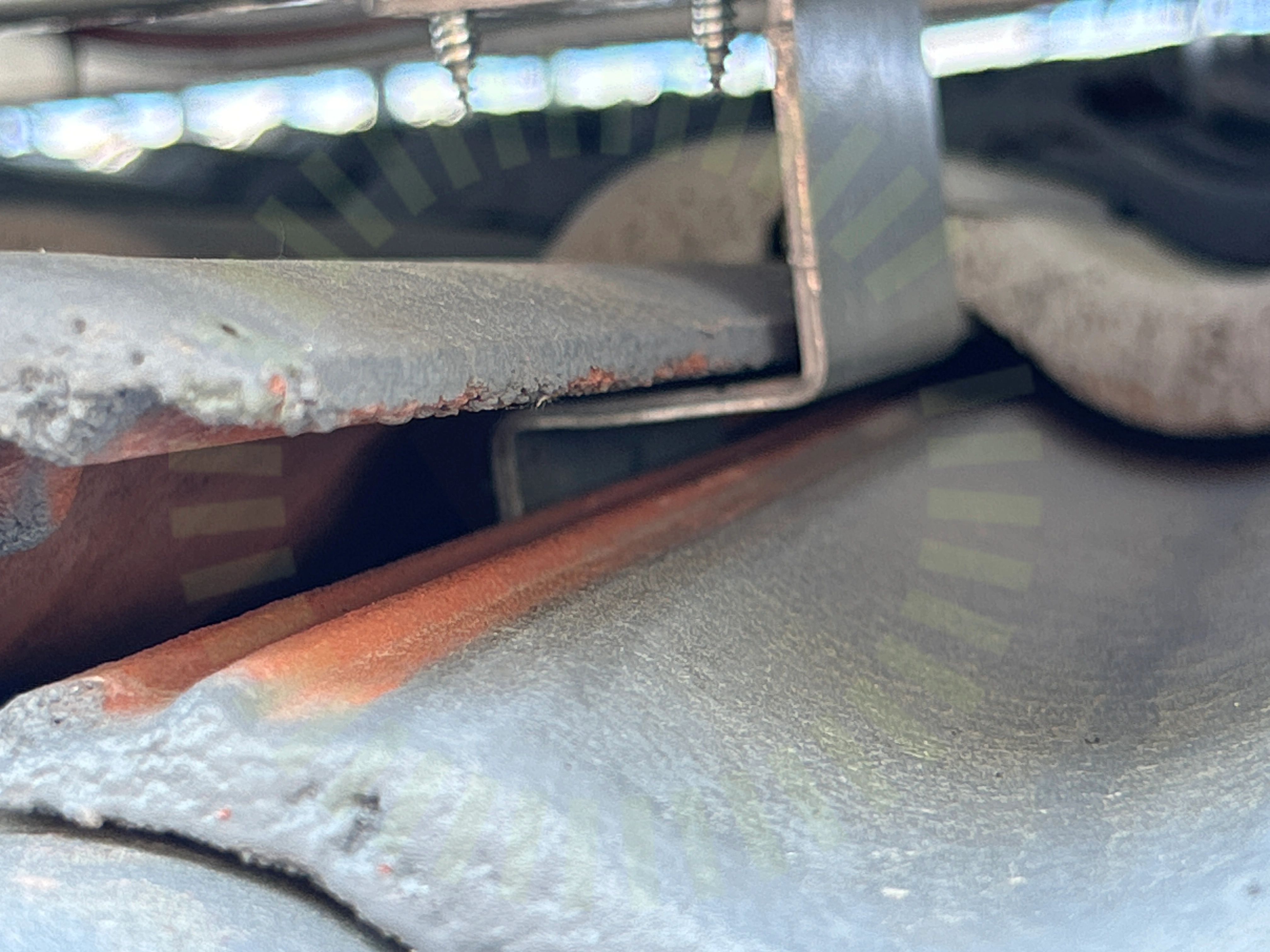

3.1 Glipa mellan pannor
Rekommendation
Infästningens inställda höjd skapar en stor glipa mellan pannorna.
3.2 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
3.3 Takkrokarnas CC
Inte godkänd
Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt.
3.4 Underbyggnad
Inte godkänd
Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Godkända kontrollpunkter
19/24
Ej tillgängligt vid besiktning
1/24
Varselmärkning
Anmärkningar
1/5
4.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
1/33

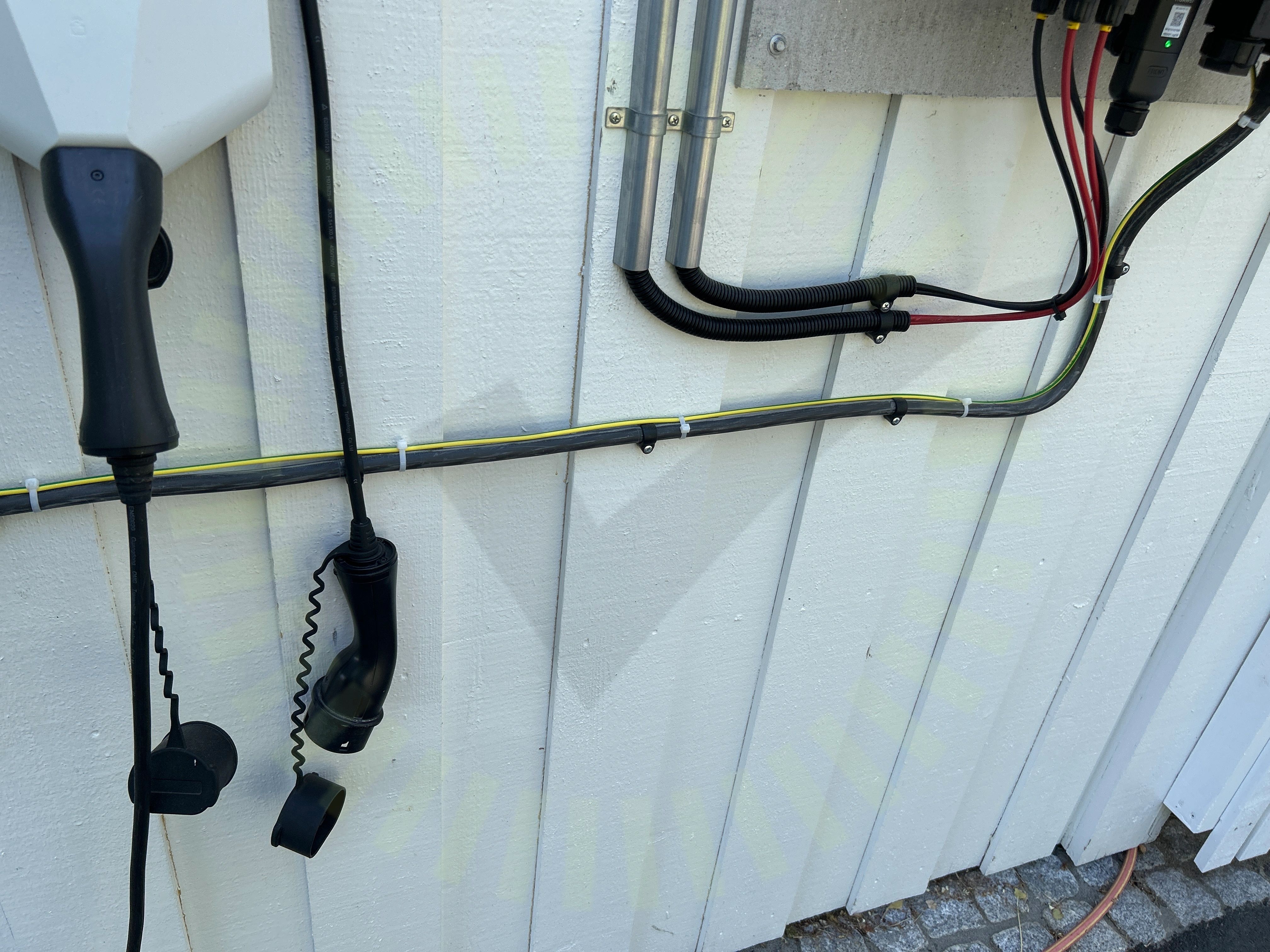

5.1 Väderbeständigt material
Inte godkänd
Buntbanden är inte väderbeständiga.
