Besiktningsrapport
9.8
Installation genom
Arba Solar
Datum
5 oktober 2023
Ort
Tygelsjö, Skåne län
Panelkablagets böjradie
Skador
97% godkända
3% ej godkända
Om installationen
Paneler
Denim: U M3 405-410 108H
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SG15-20RT
Tillbehör
Undercentral
Tillbehör
Smartmätare: CHINT DTSU666
Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/4
1.1 Dubbel matning
Rekommendation
Då växelriktare är inkopplat direkt på fasadmätarskåpets plintar, så kan kablage in i bostadshus bli överbelastat då det är dubbel matning (25A+25A). Riskanalys och dokumentation för att kablage klarar av denna belastning saknas.
Godkända kontrollpunkter
3/4
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Denim: U M3 405-410 108H
Anmärkningar
1/14
2.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie ut från kontakter.
Godkända kontrollpunkter
13/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/26

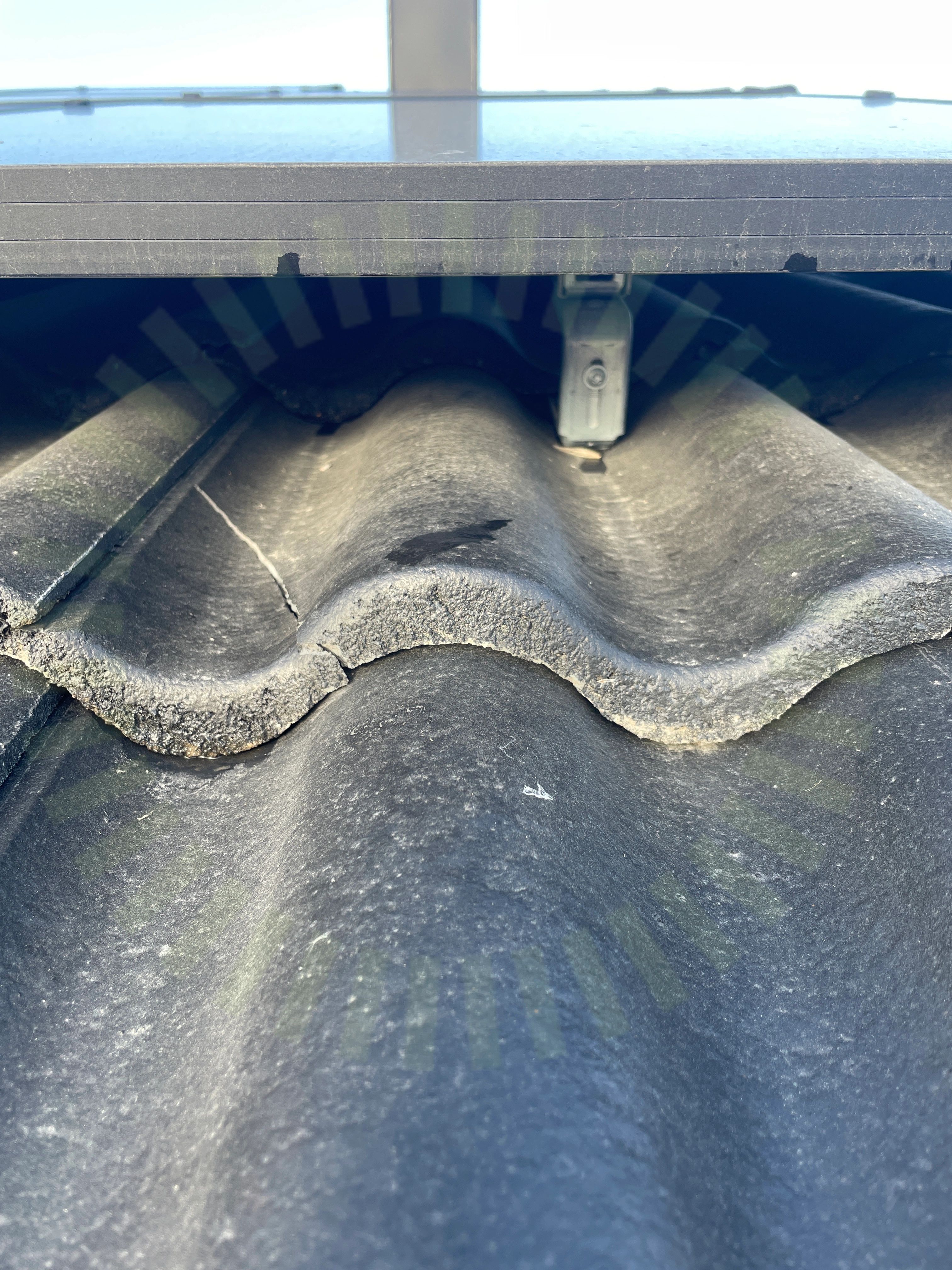

3.1 Skador
Inte godkänd
Knäckt panna under takkrok.
Godkända kontrollpunkter
25/26
DC kabel förläggning
Dräneringskanal
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takgenomföring
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
8/8
Brytare
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
34/35
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Smartmätare
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35
Strängdesign
