Besiktningsrapport

9.1

Installation genom

Sesol

Datum

2 mars 2025

Ort

Åkersberga, Stockholms län

Mittklämmor

Skenornas infästning

Skenskarvar

+ 4

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HTB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareHuawei: SUN2000 (12-25K)-MB0

BatteriHuawei: LUNA2000-5-15-S0

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/15

2.1 Väderskydd

Inte godkänd

Batteriet är placerat i direkt solljus.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 9-10

Godkända kontrollpunkter

14/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Longi: LR5-54HTB

Anmärkningar

2/17

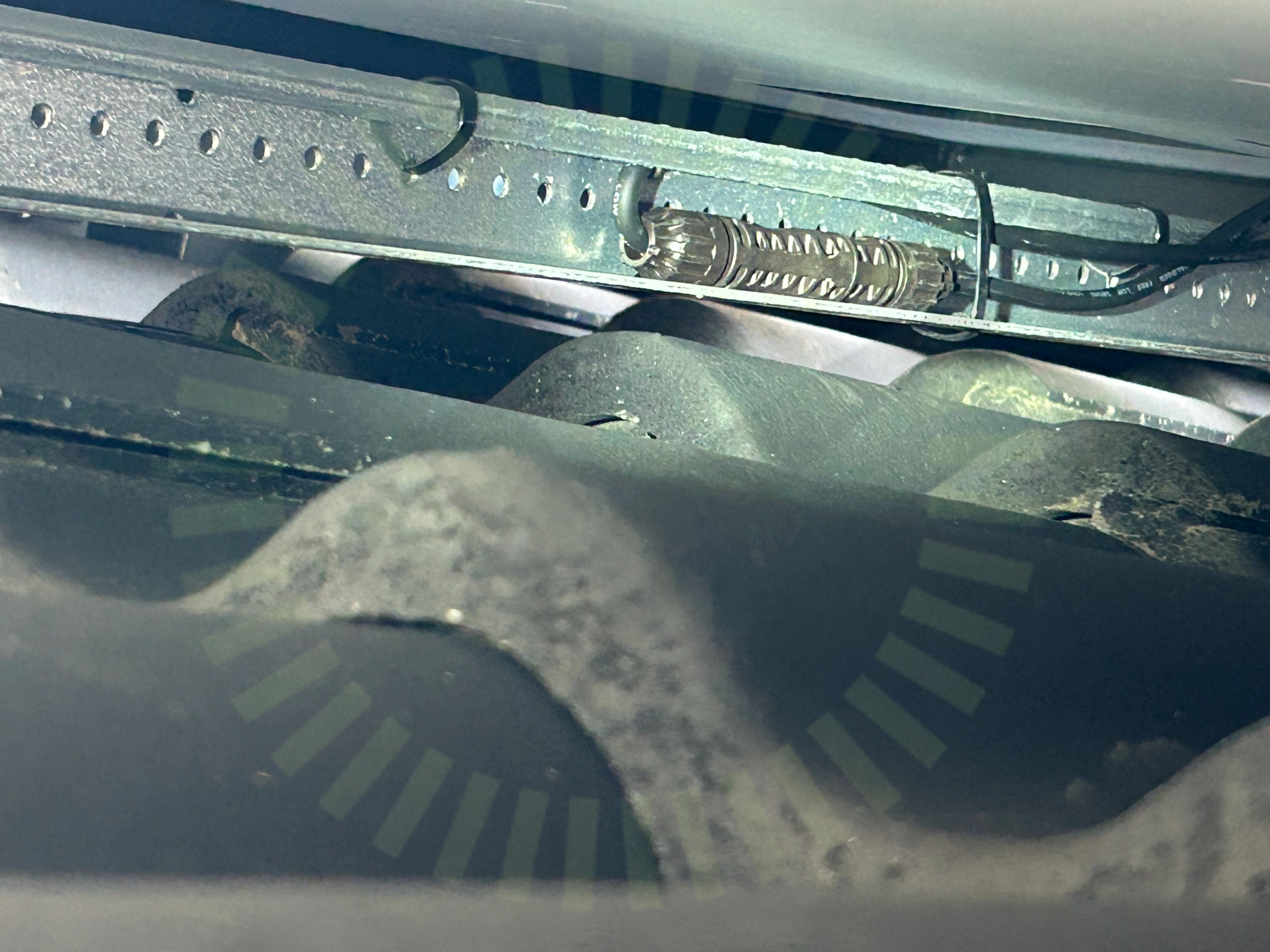

4.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kontaktdon.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

5/24

5.1 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

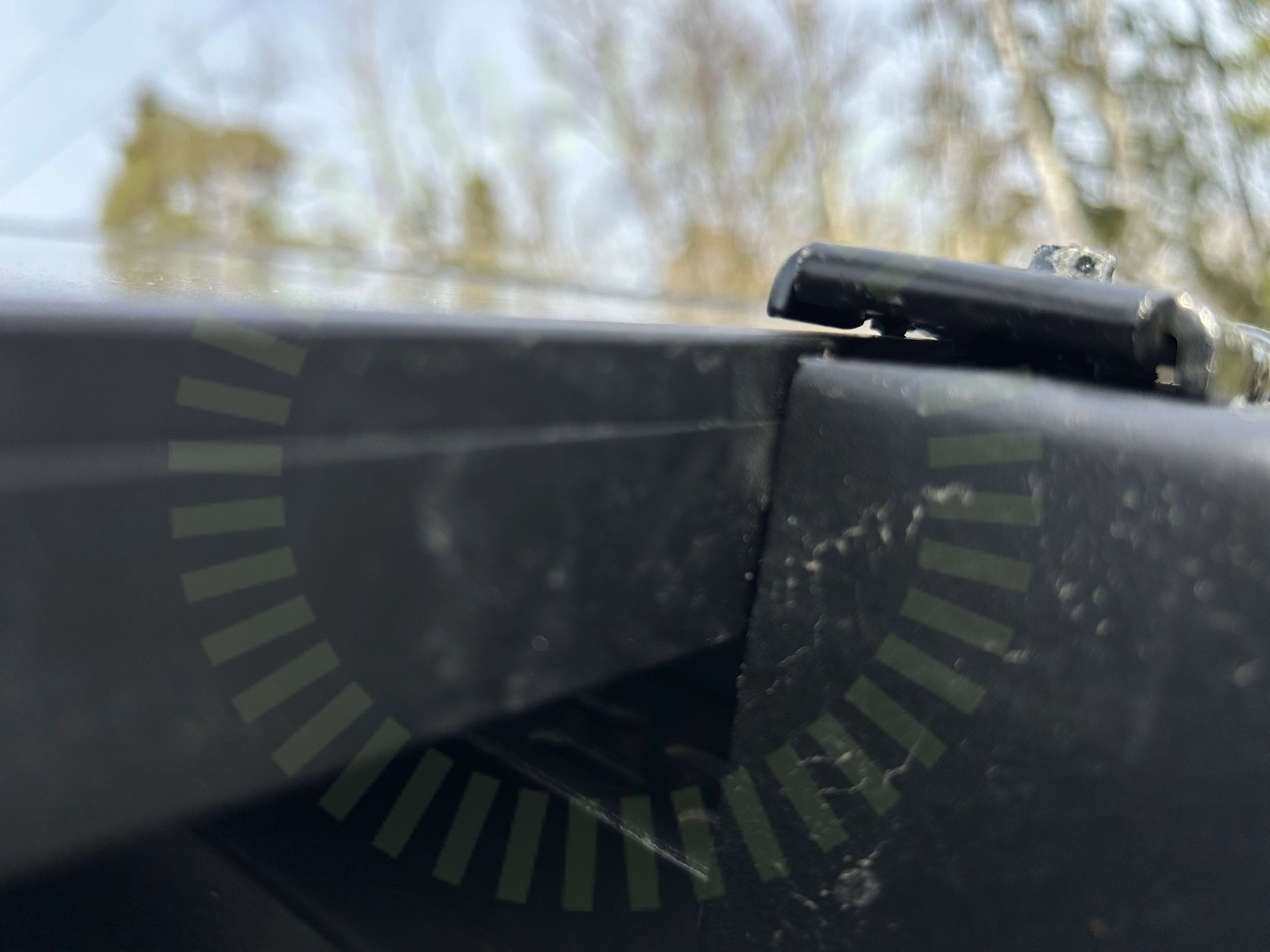

5.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte korrekt emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

5.3 Mittklämmor

Inte godkänd

Mittklämmor är inte åtdragna.

5.4 Skenornas infästning

Inte godkänd

Skruv saknas helt vid skeninfästning.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3

5.5 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 5

Godkända kontrollpunkter

19/24

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
