Besiktningsrapport

9.3

Installation genom

Svea Solar

Datum

20 december 2023

Ort

Bergkvara, Kalmar län

Varselmärkning: Varning för likström

Solpaneler: Kablar: Dragavlastade

Infästning: Urspårning

92% godkända8% ej godkända

Om installationen

PanelerVertex DE09.08

MontagesystemESDEC Lutande Panntak

VäxelriktareSUN2000-(3KTL-10KTL)-M1

TillbehörArbetsbrytare

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/3

Skräp

Ej tillgängligt vid besiktning

2/3

SkadaSynpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Saknas vid besiktning.

Tillverkarens montageanvisningar

2.5 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Elmaterial: Arbetsbrytare

Godkända kontrollpunkter

6/6

Säkerhetsbrytare: BöjradieSäkerhetsbrytare: EgenskaperSäkerhetsbrytare: FörskruvningarSäkerhetsbrytare: InfästningSäkerhetsbrytare: PlaceringSäkerhetsbrytare: Rakt monterad

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/18

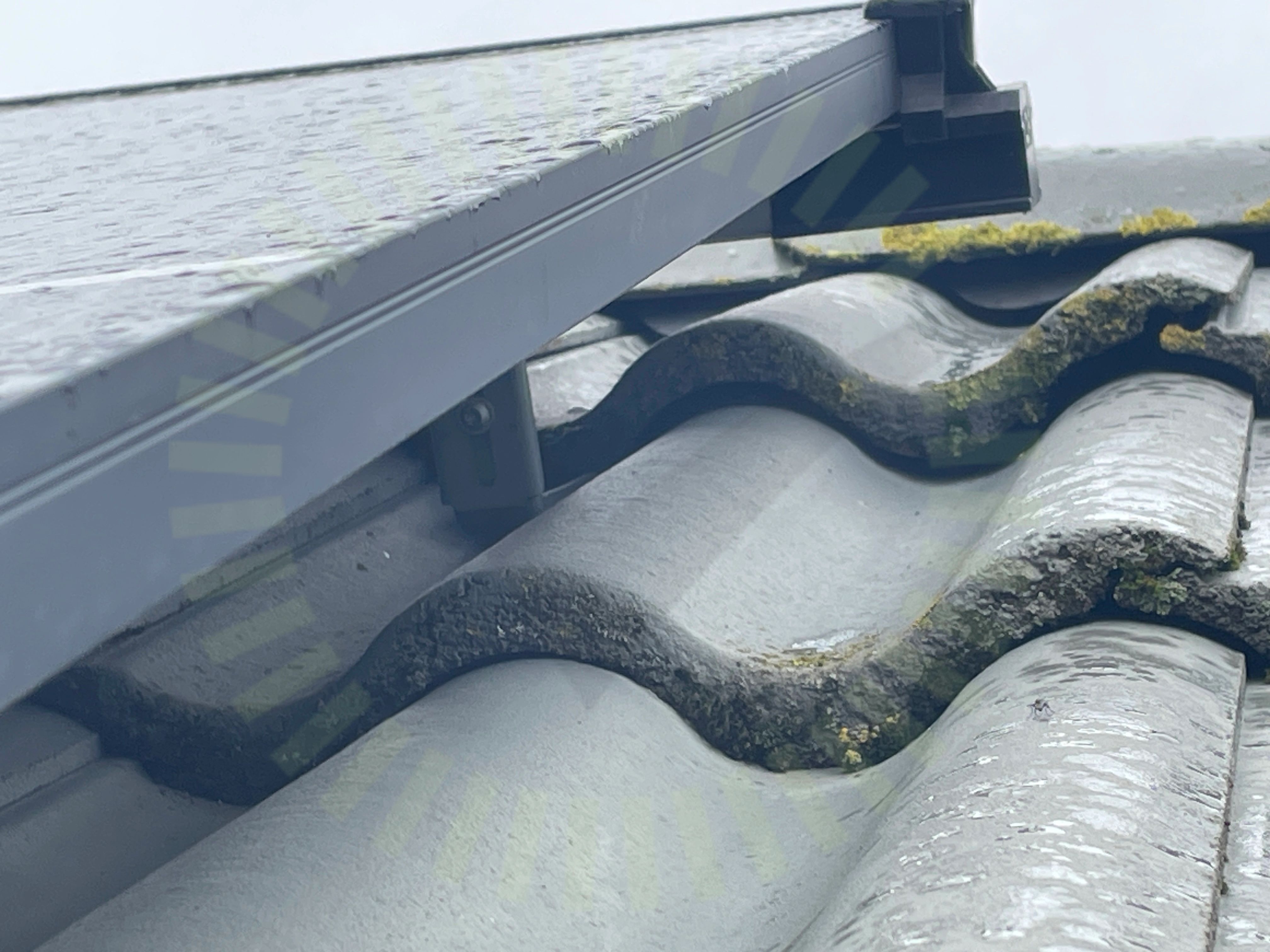

4.1 Infästning: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

4.2 Infästning: CC mått

Inte godkänd

Lastberäkning saknas, därav saknas bedömningsunderlag på om montering skett med korrekt CC mått.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/18

Fästen: SlutfästeInfästning: BärläktInfästning: Klämmans omfångLikströmskabel: SkyddLikströmskabel: UppfästningLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: SkadorMontagesystem: SäkerhetsavståndMontagesystem: TakhöjdMontagesystem: TaklutningPanelfäste: Panelramens tjocklekSkenor: InfästningSkenor: SkarvSkenor: Överhäng

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

1/30

5.1 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

27/30

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: Yttre påverkanVarselmärkning: Varning för backspänningVäxelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: KontakterVäxelriktare: El: PEVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: UtrymmeVäxelriktare: Skador

Ej tillgängligt vid besiktning

2/30

Varselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fäst

Trina: Vertex DE09.08

Anmärkningar

1/11

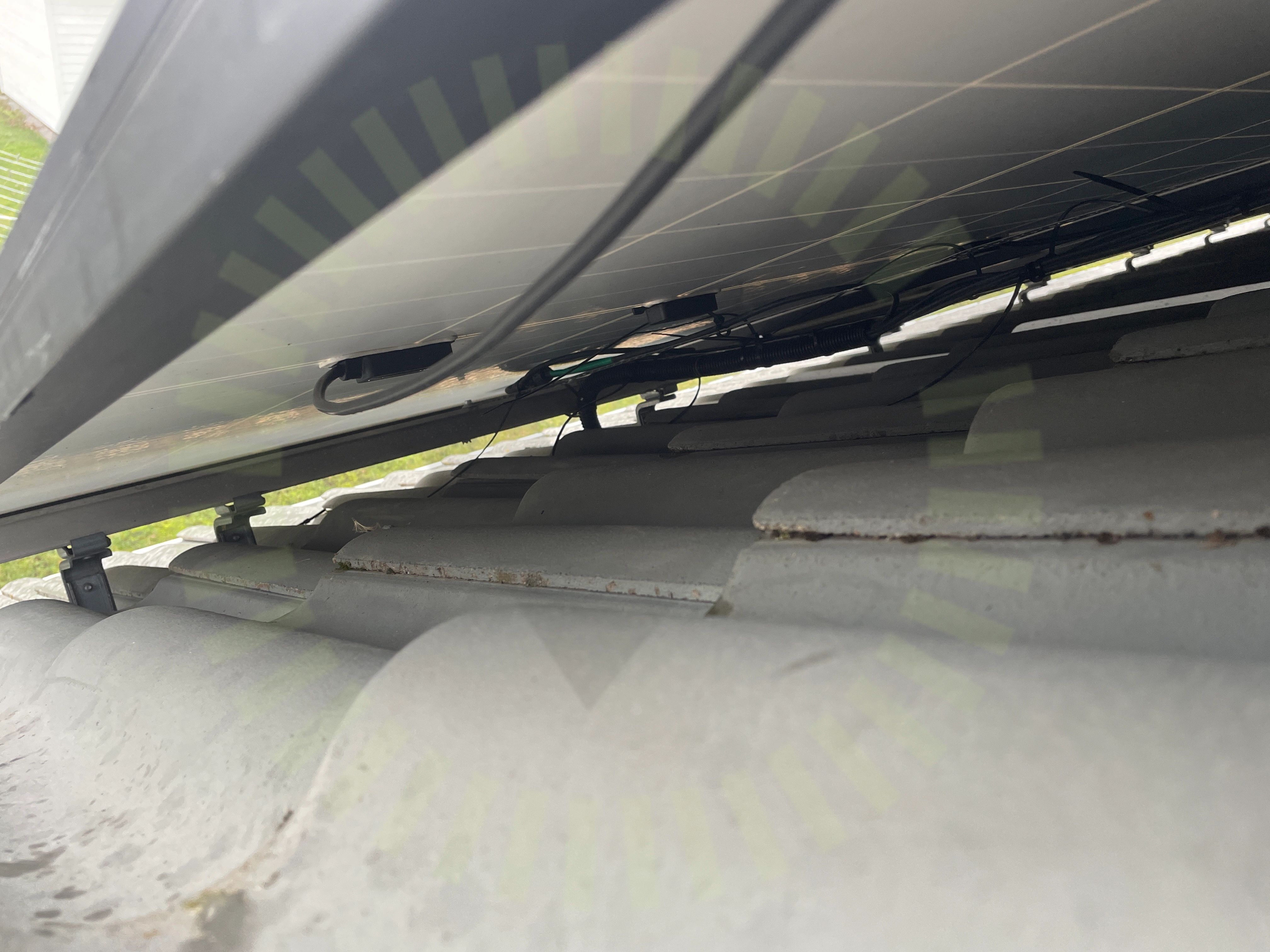

6.1 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11

DC: EMCSolpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: ÖverlappningSolpaneler: HöjdskillnadSolpaneler: Kablar: KontakterSolpaneler: MellanrumSolpaneler: SkadorSolpaneler: Skugga
