Besiktningsrapport

9.2

Installation genom

Solinnovation

Datum

3 augusti 2023

Ort

Källby, Västra Götalands län

Kabeluppfästning

Föremål mot bakstycke

Kopplingslåda

+ 6

90% godkända10% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/27

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Godkända kontrollpunkter

25/27

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Tak 1, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

3/16

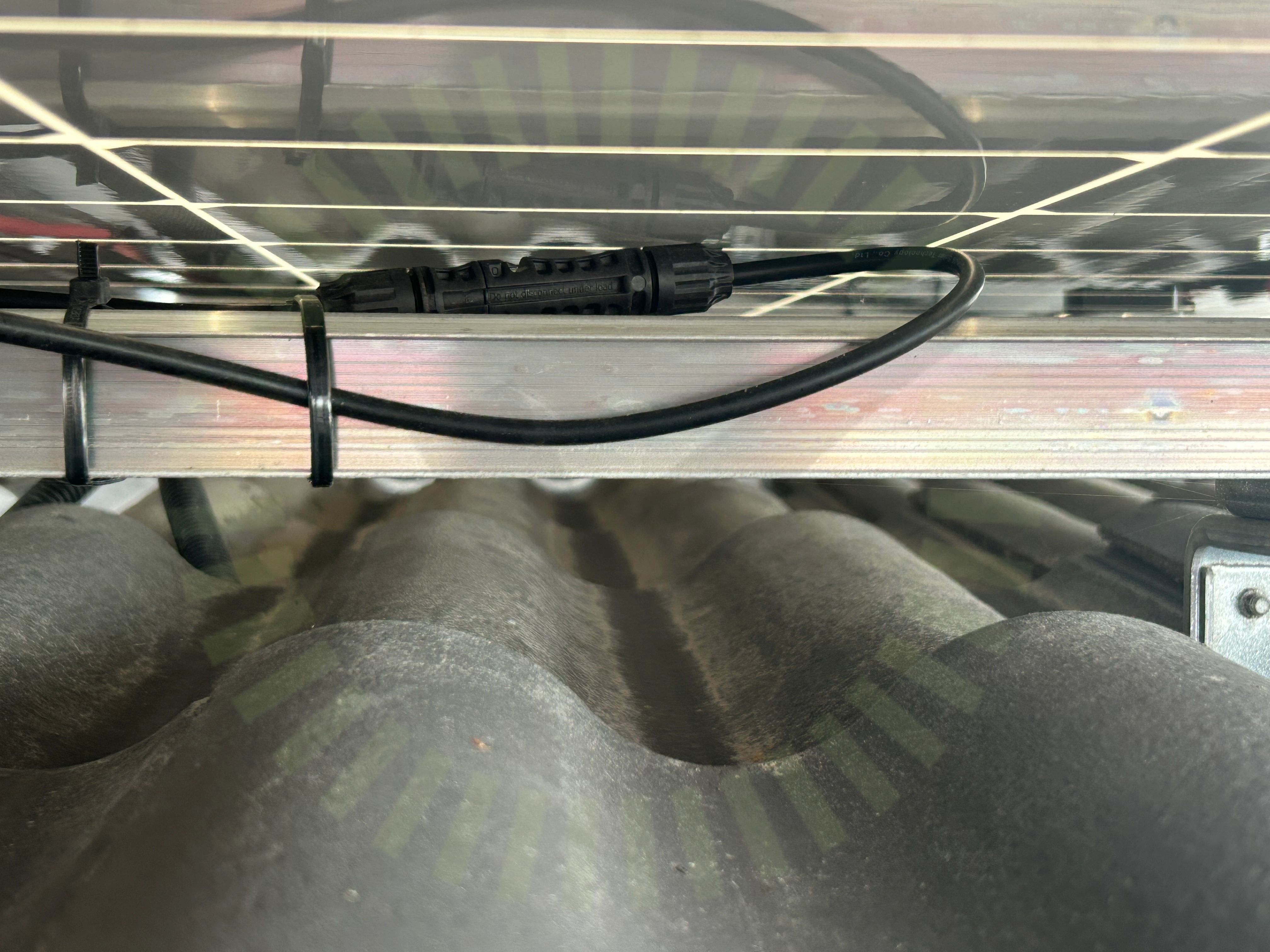

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

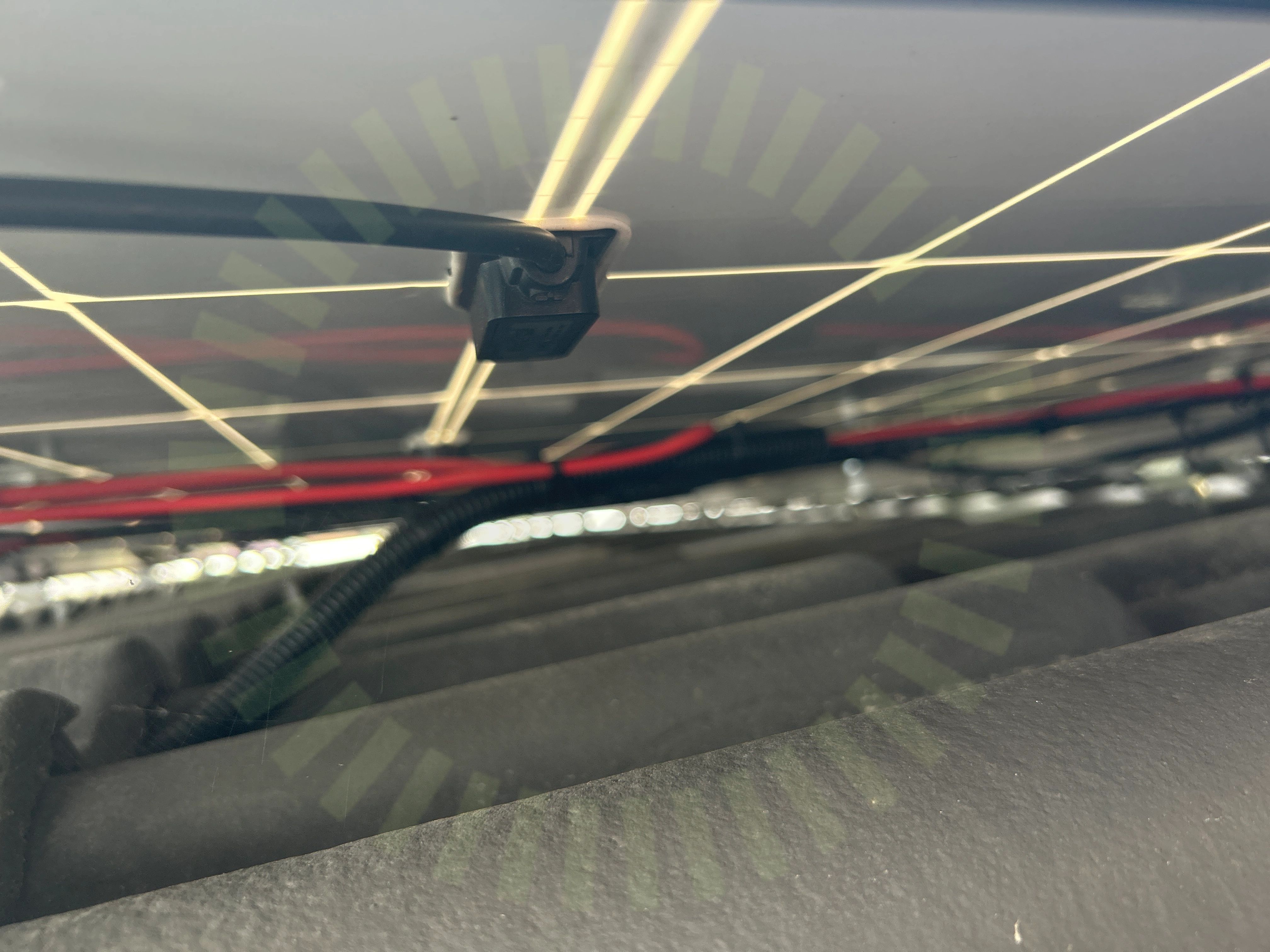

4.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Undercentral

Godkända kontrollpunkter

9/9

BrytareBöjradieBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid samtliga centraler.

SS 436 40 00 (712.514.101)

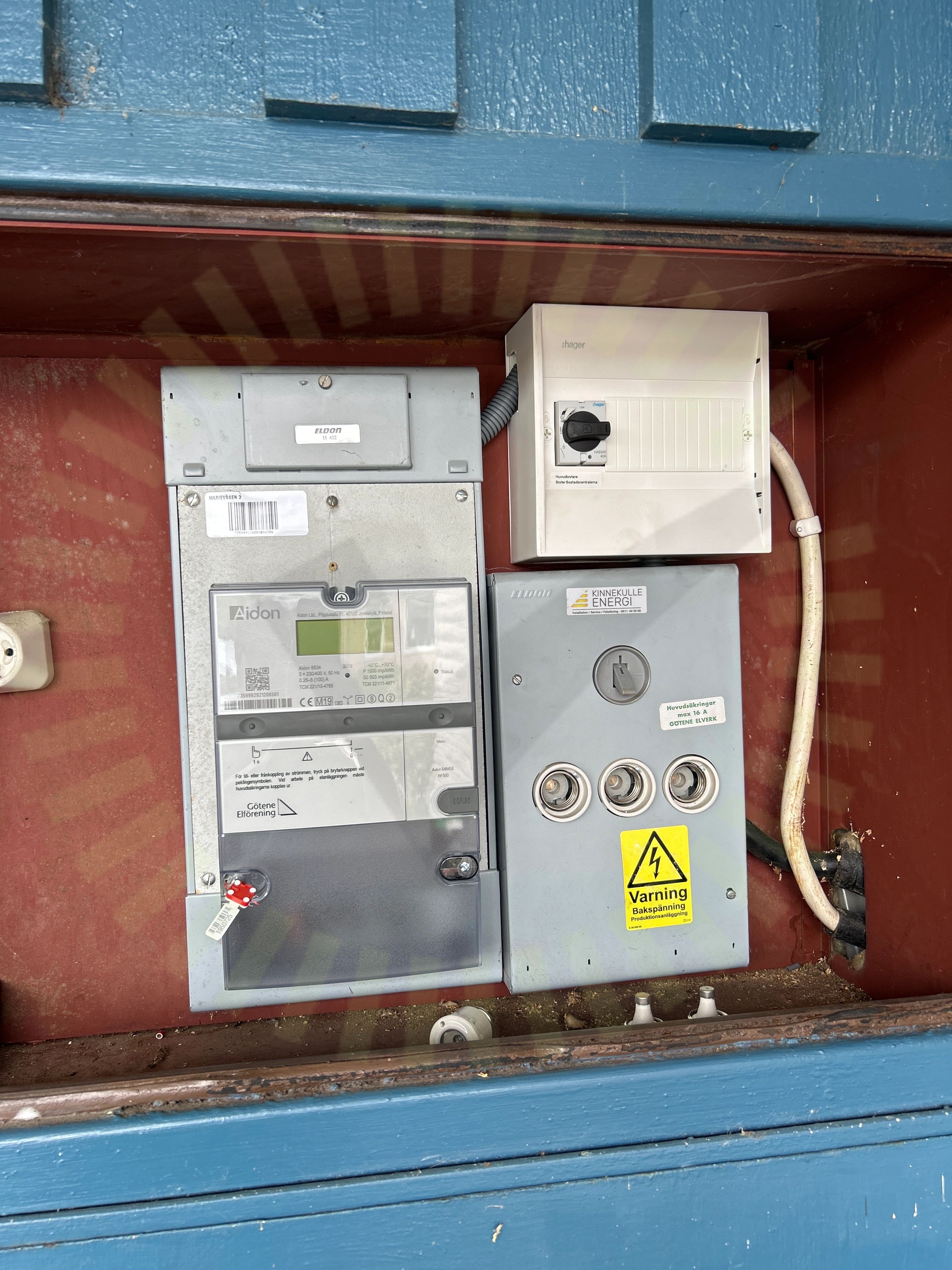

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid samtliga centraler.

SEK 457, Sida 42

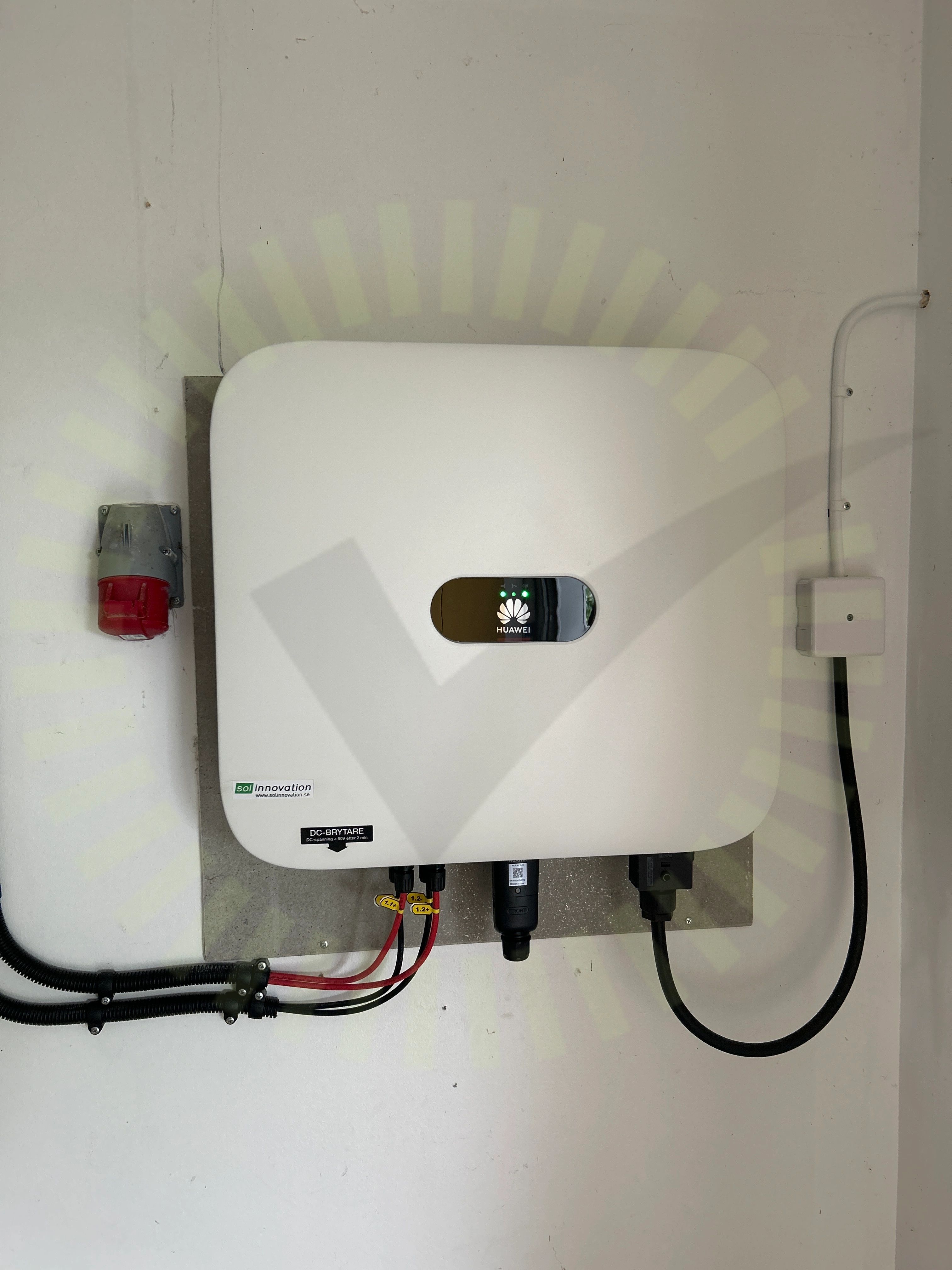

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

3/32

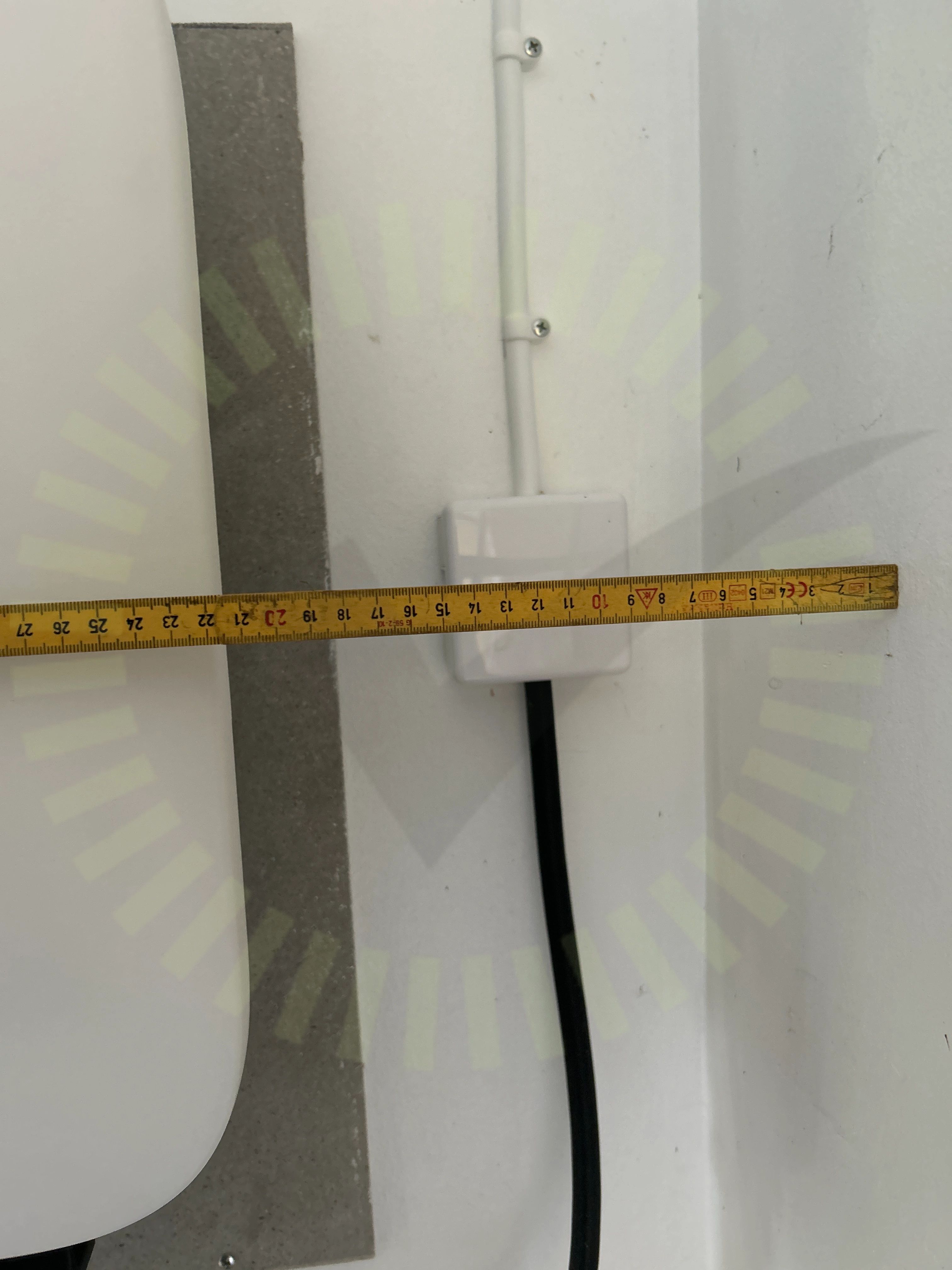

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

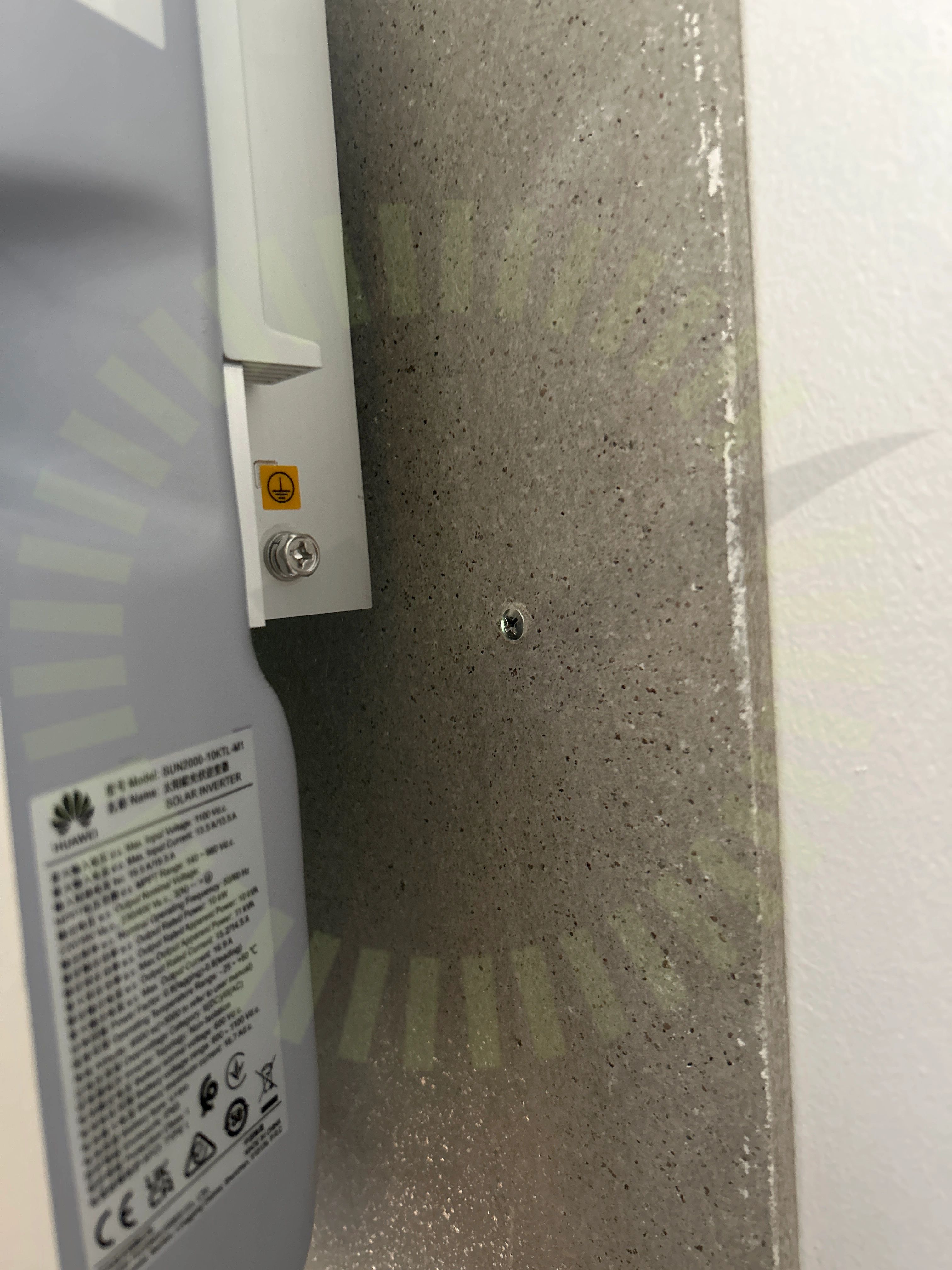

7.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

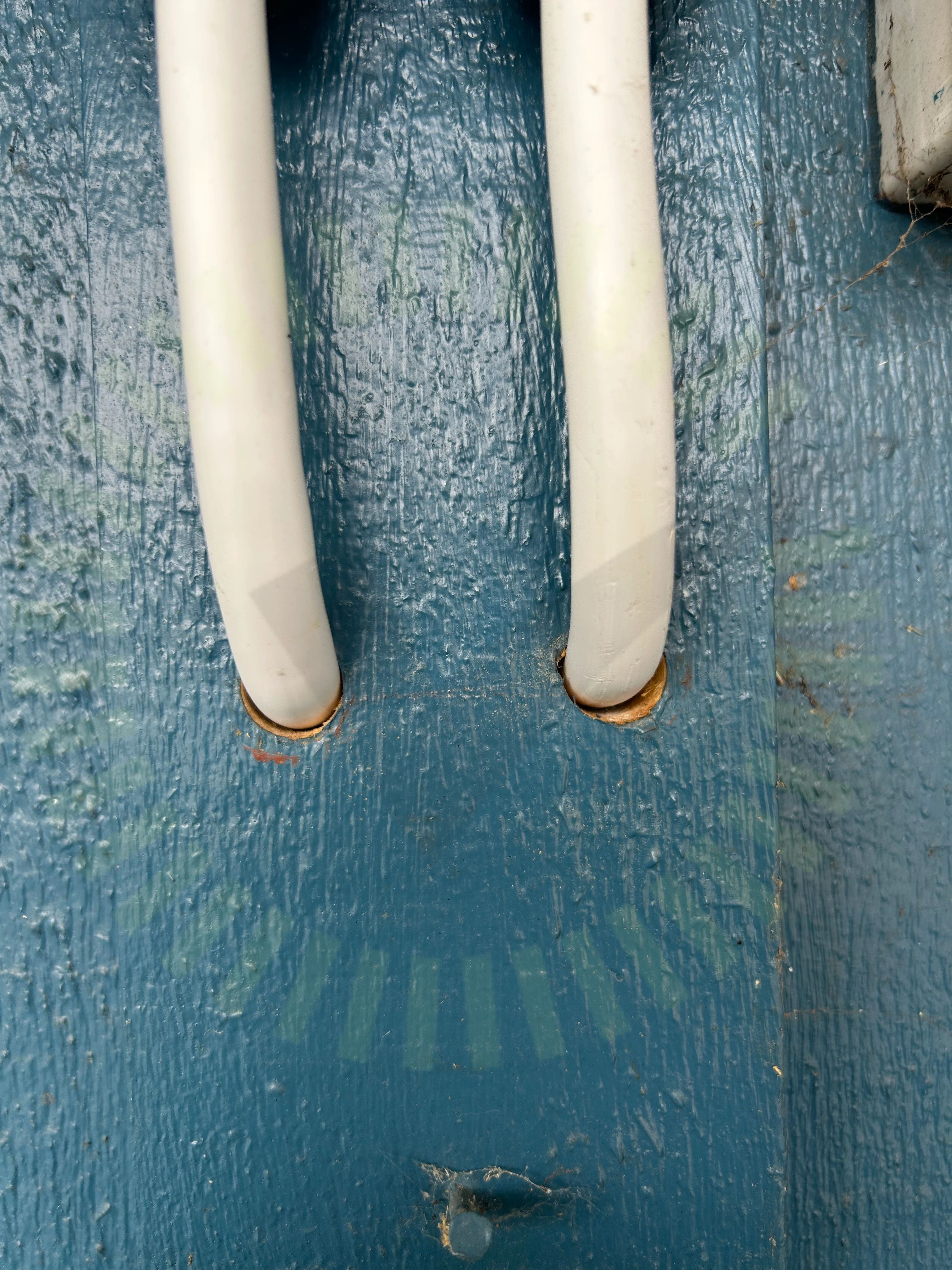

7.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

Godkända kontrollpunkter

29/32

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
