Besiktningsrapport
9.8
Installation genom
Soldags
Datum
10 november 2023
Ort
Stocksund, Stockholms län
Kabeluppfästning
Kontaktdon
Förskruvning
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: TSM-DE09R.05
Optimerare
Tigo TS4-A-O
Montagesystem
Weland Stål: Råspont
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
CHINT: DTSU666
Tillbehör
Undercentral
Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
8/8
Avstånd
Infästning
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Tak 1, Tigo TS4-A-O
Godkända kontrollpunkter
6/6
DC Kontakter
Fastsäkring av produkt
Infästning
Kabeluppfästning
Placering
Skada
Tak 1, Trina: TSM-DE09R.05
Anmärkningar
1/15
4.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
13/15
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Panelkablaget generell böjradie
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/15
Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
1/22
5.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
21/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/41

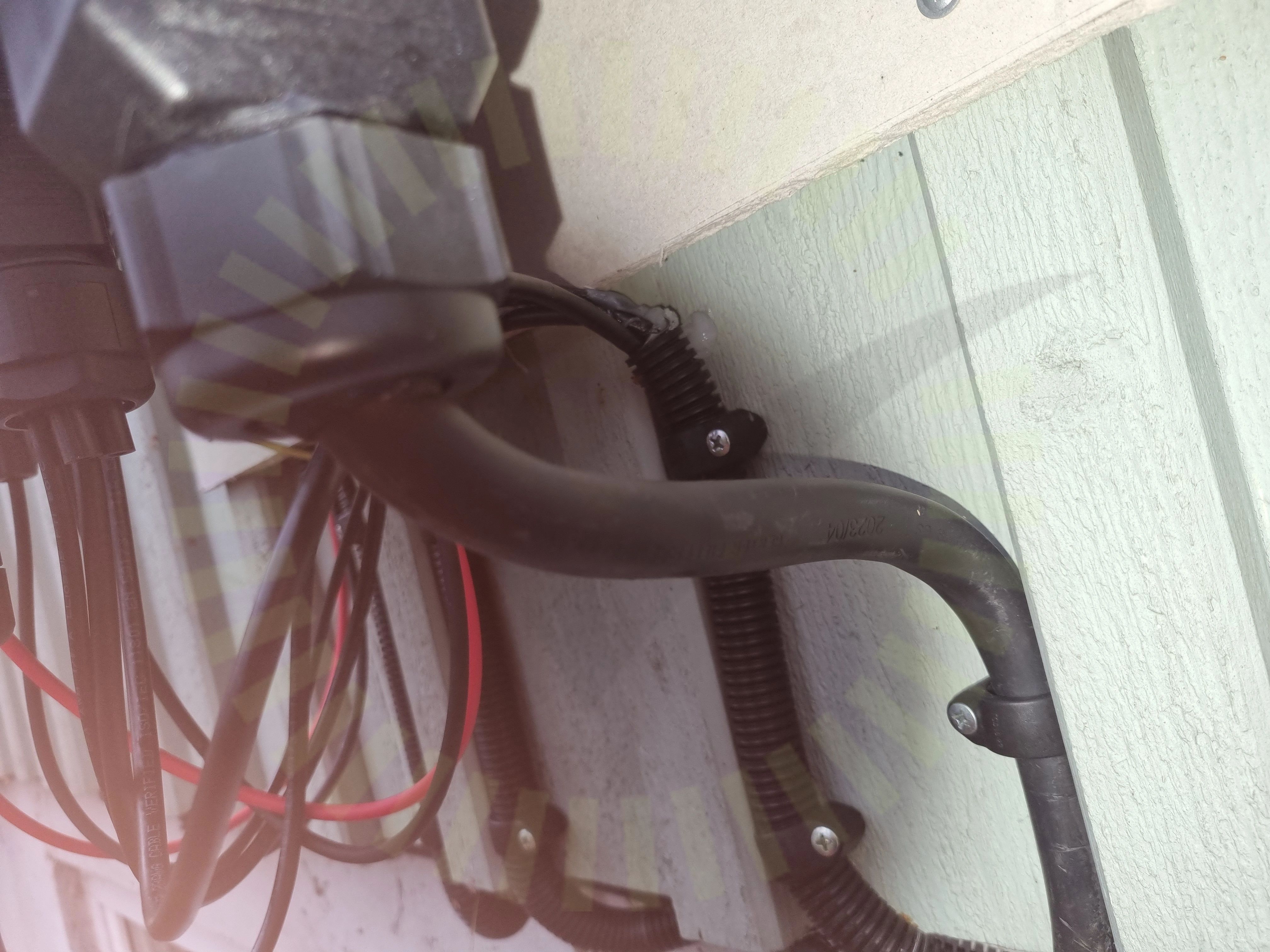

8.1 Förskruvning
Inte godkänd
Kabel är för skarp dragen mot väggen, vilket gör att förskruvningen inte sluter helt tätt.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55
Godkända kontrollpunkter
38/41
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Matning till smartmätare
Mekanisk påverkan
Placering
Signalkabel till växelriktaren
Skadat kablage
Skador signalkablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/41
Anslutning av CT klämmor
Placering av CT klämmor
