6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Besiktningsrapport
9.1
Installation genom
Nova Solar
Datum
11 juni 2025
Ort
Brämhult, Västra Götalands län
97% godkända3% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Råspont
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/6Placering av CT klämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
3/7EgenskaperIdentifieringPlacering Säkerhetsbrytare
Ej tillgängligt vid besiktning
4/7Anslutningar i brytareInfästningKabelinföringarSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/19Strängförläggning
Tak 1, Nordmount Panntak: Råspont
Anmärkningar
4/24

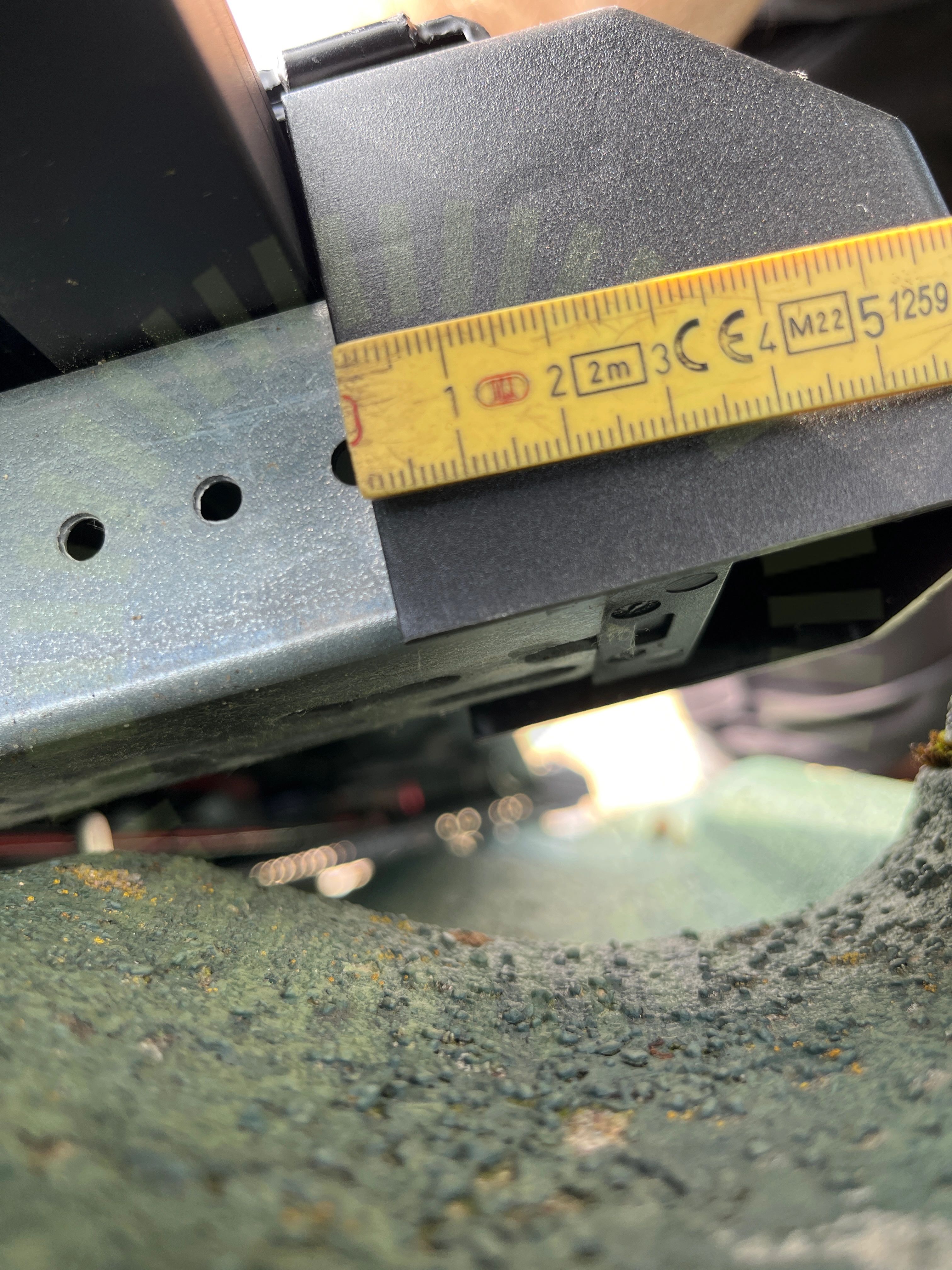

6.2 Skenans utstick för klämma
Inte godkändSkena sticker inte ut tillräckligt långt för klämman.
Nordmount: Panntäckta tak | Råspont - monteringsanvisning Version 1.8, Sida 8

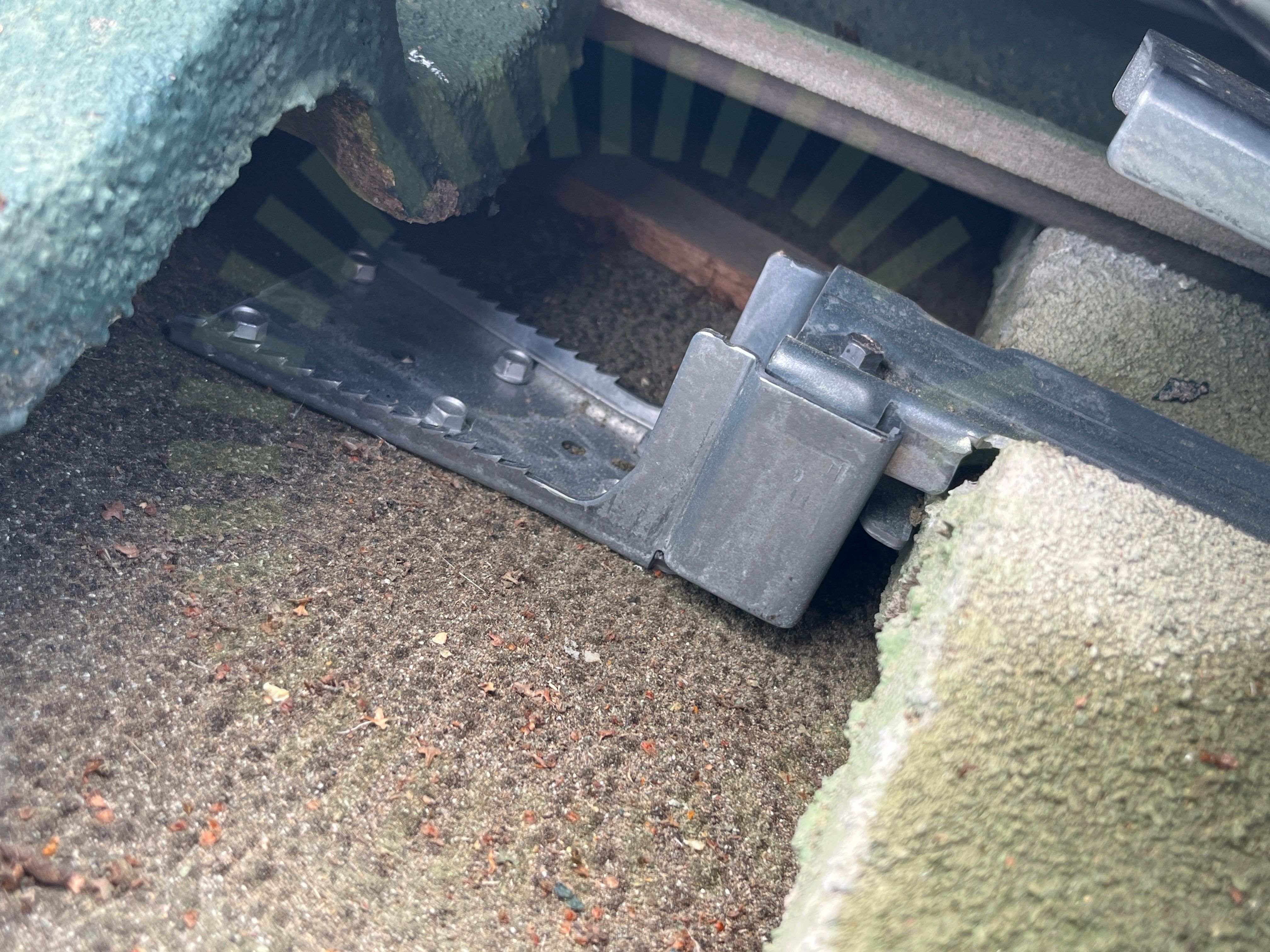

6.3 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Råspontsinfästning 1 har används.
Tillverkarens montageanvisningar
6.4 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 90cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/24Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLiggande skenorMittklämmorRåspontens tjocklek (mm)Råspontsinfästning metod 1SkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
