Besiktningsrapport

9.3

Installation genom

Otovo

Datum

5 april 2023

Ort

Tyresö, Stockholms län

Infästning Råspont

Infästning Takstol

Skenornas infästning

+ 1

94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-DE09.05 380-395W

OptimerareTigo: TS4

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareGroWatt: MOD 3-9TL3-X

TillbehörElmaterial: Kapsling

TillbehörSäkerhetsbrytare AC

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Anmärkningar

1/9

1.1 Installation

Inte godkänd

Kapsling går ej att öppna.

Godkända kontrollpunkter

8/9

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

GroWatt: MOD 3-9TL3-X

Godkända kontrollpunkter

39/39

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Trina: TSM-DE09.05 380-395W

Anmärkningar

2/16

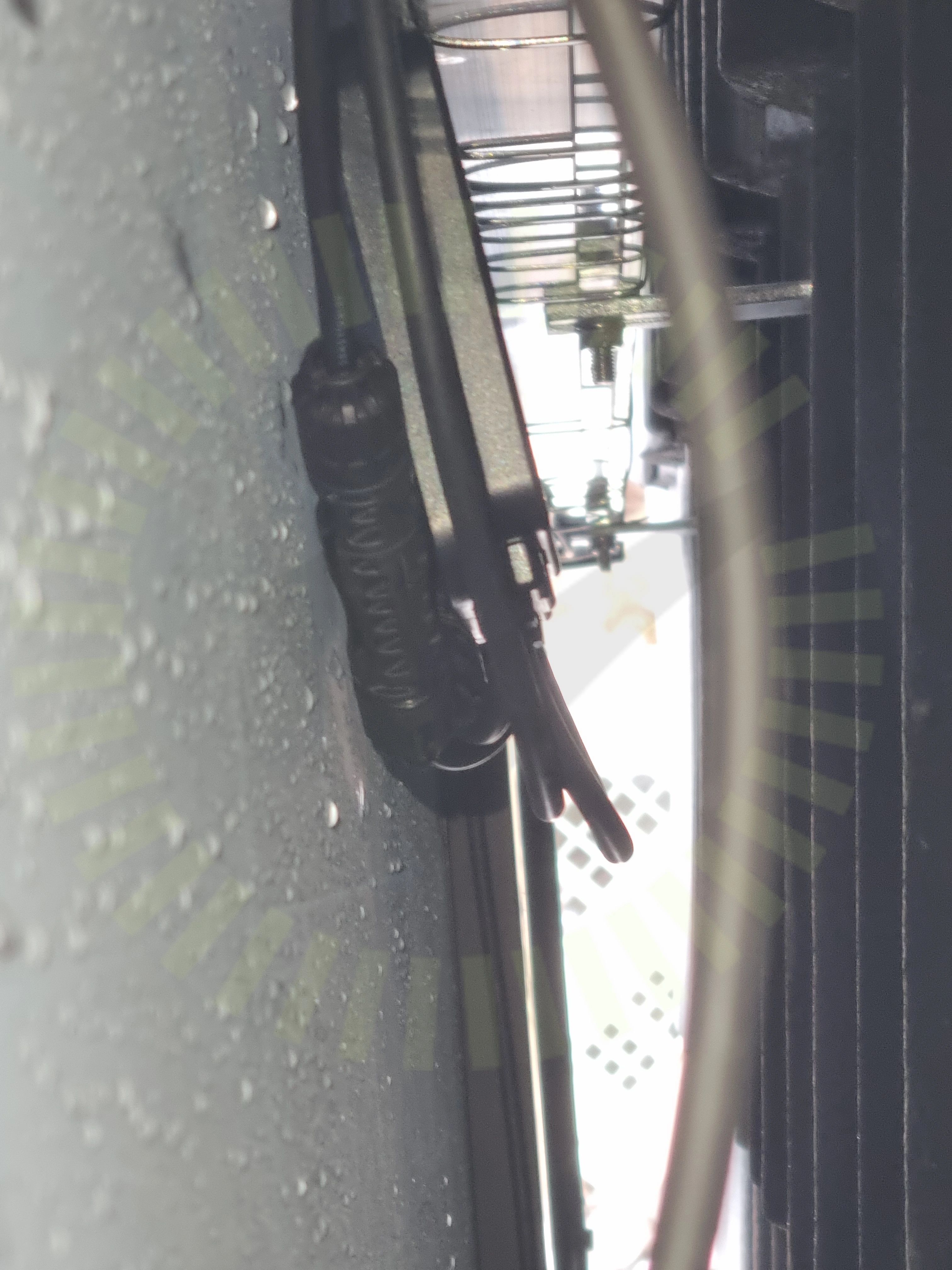

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

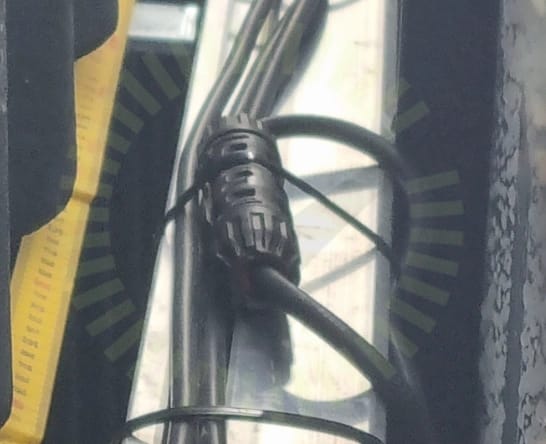

4.2 Kontakter

Inte godkänd

Buntband får inte sättas över kontakterna.

Godkända kontrollpunkter

13/16

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Van der Valk: ValkPitched - Clamp

Anmärkningar

3/18

5.1 Infästning Råspont

Inte godkänd

Skruvar sitter inte tillräckligt djupt i virket. Enbart spetsen går in i råsponten.

Tillverkarens anvisningar

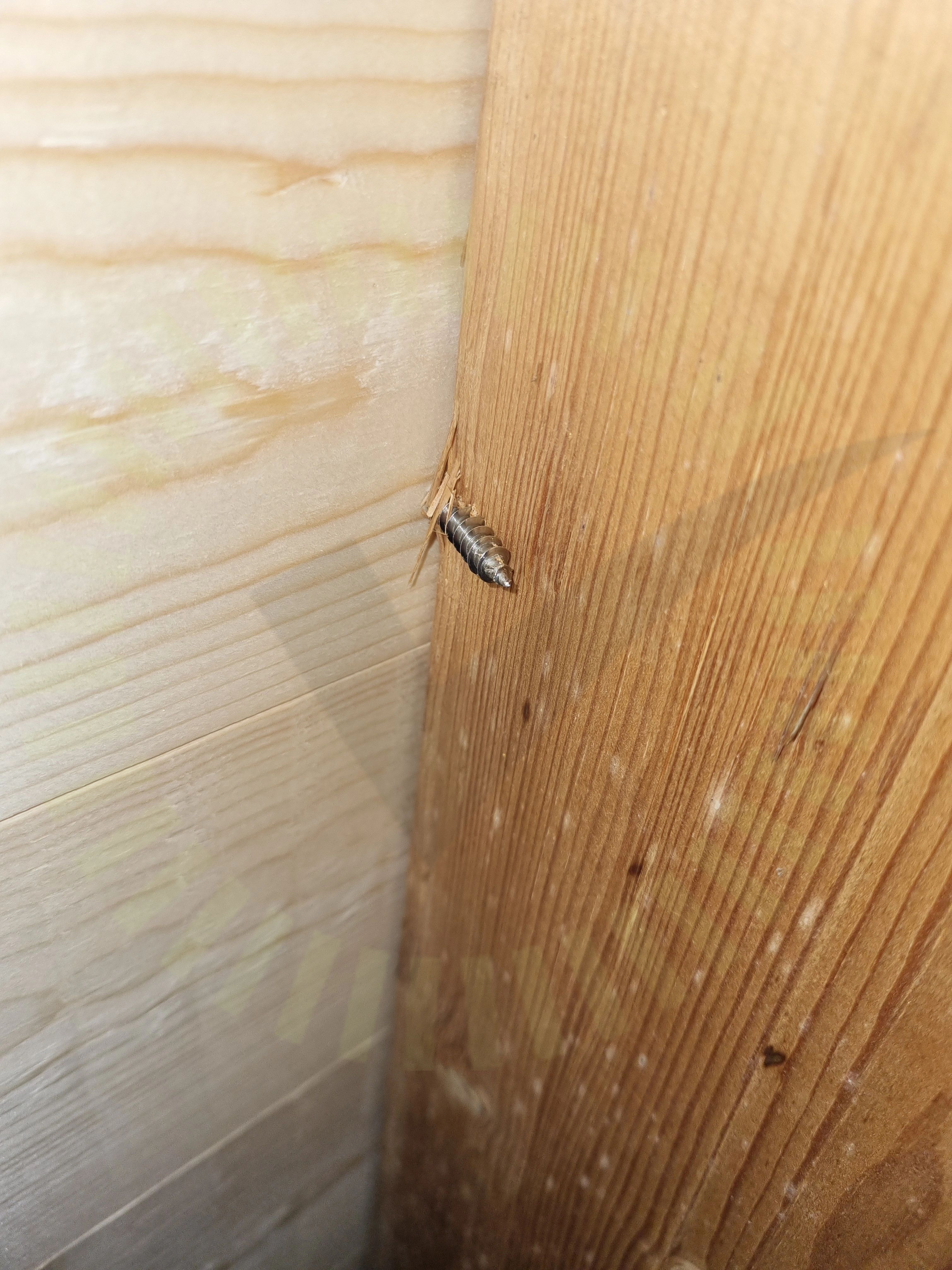

5.2 Infästning Takstol

Inte godkänd

Skruvar har missat takstol.

Tillverkarens anvisningar

5.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Hammarbult ligger fel i skenan.

Tillverkarens anvisningar

Godkända kontrollpunkter

15/18

Avstånd pannaDC kabel förläggningFrämmande materialInfästningarnas CC måttKabeluppfästningMittklämmorPanelramens tjocklekPlaceringShimsSkadorSkenornas skarvSkenornas överhängSlutfästeSnö- och VindlastberäkningVäderbeständigt material
