Besiktningsrapport

9.2

Installation av

Skandica Solar

Datum

21 september 2023

Ort

Mölnlycke, Västra Götalands län

Skenskarvar

Föremål mot bakstycke

Spänningar i ram

+ 3

92% godkända

8% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Longi: LR5-54HPB 390-410M (18)Tak 1, Nordmount Panntak: Bärläkt (26)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

3/18

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

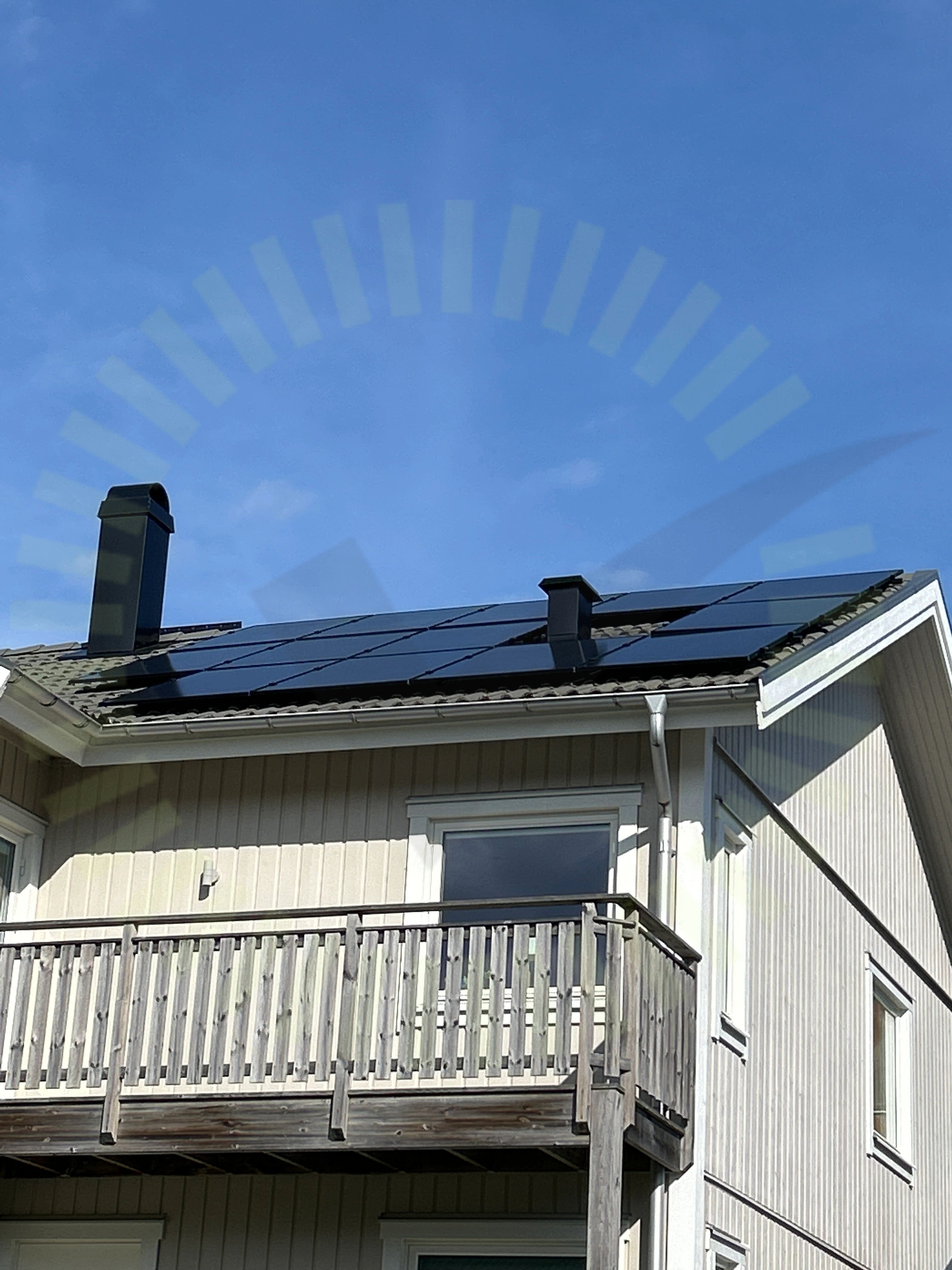

2.2 Paneler ligger osymmetriskt

Kundkommentar

Kund påpekar att paneler ligger osymmetriskt.

2.3 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

14/18

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Kopplingslåda

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/22

3.1 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount Monteringsanvisning pannor, bärläkt v230309, Sida 2

Godkända kontrollpunkter

21/22

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Potentialutjämningsledare

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/36

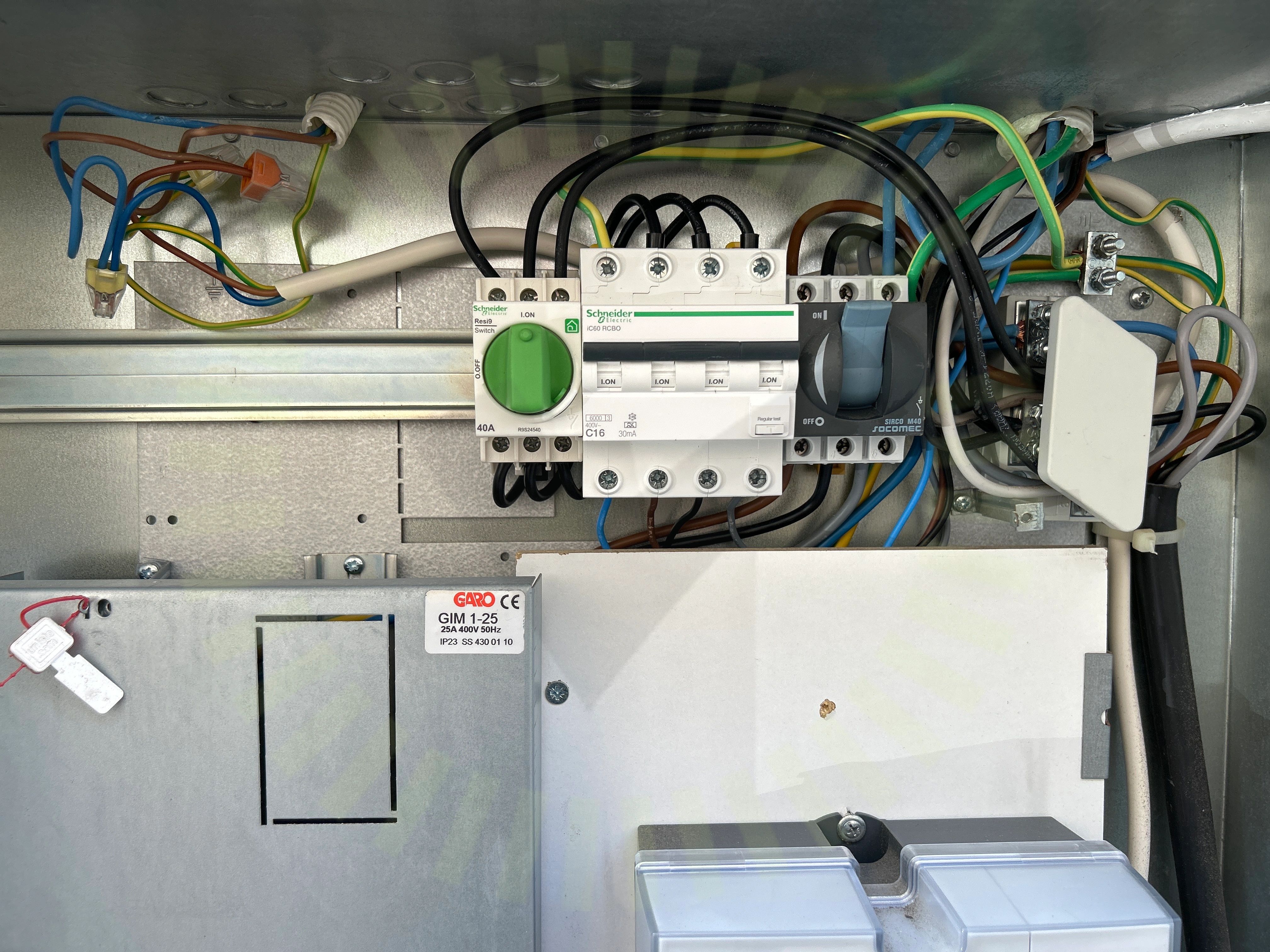

5.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

5.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

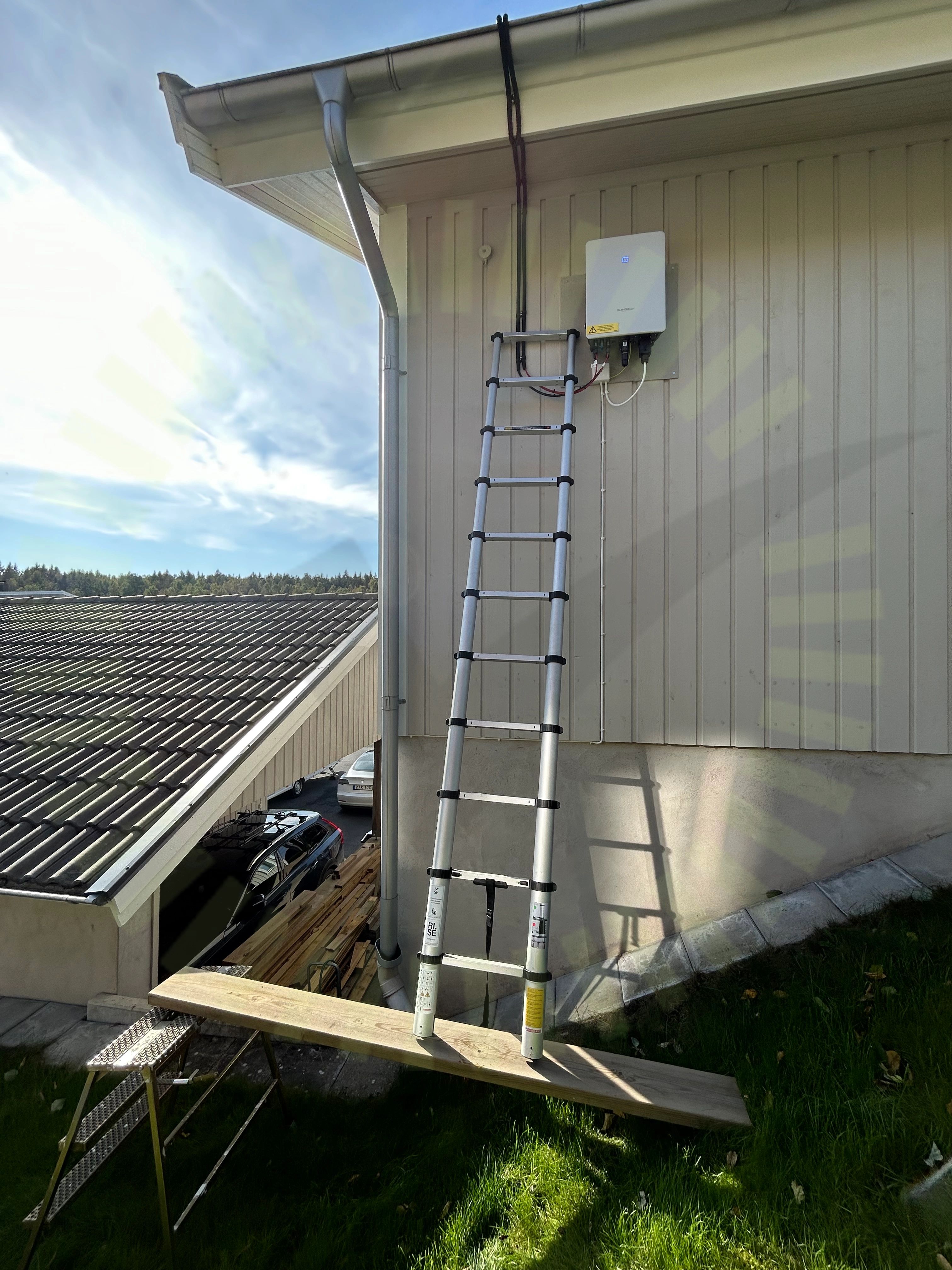

5.3 Tillgänglighet

Inte godkänd

Växelriktaren är inte monterad tillgängligt för inspektion eller service.

SS 436 40 00 (513.1)

Godkända kontrollpunkter

33/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
