Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Solinnovation

Datum

1 november 2023

Ort

Källby, Västra Götalands län
Panelramar separerade
Kabeluppfästning
PEN-ledare
94% godkända6% ej godkända

Om installationen

PanelerHyundai: HiE-S(385-410W)VG
MontagesystemESDEC Lutande Panntak
VäxelriktareFronius: Symo 10-20 kW
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Solinnovation

Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/26
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

25/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Hyundai: HiE-S(385-410W)VG

Anmärkningar

2/15

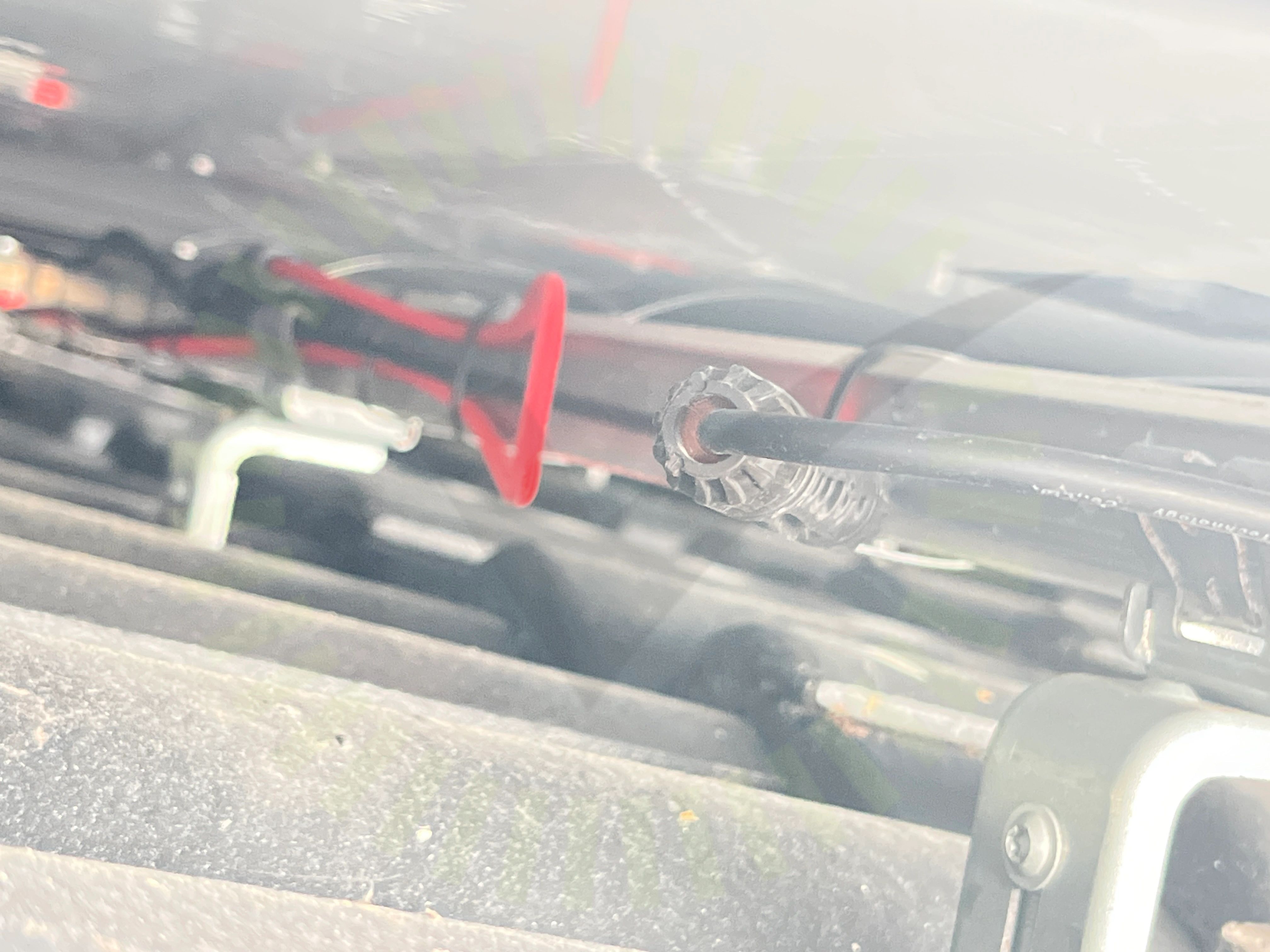

Panelkablaget generell böjradie

4.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)
Panelramar separerade

4.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14

Godkända kontrollpunkter

13/15
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/7

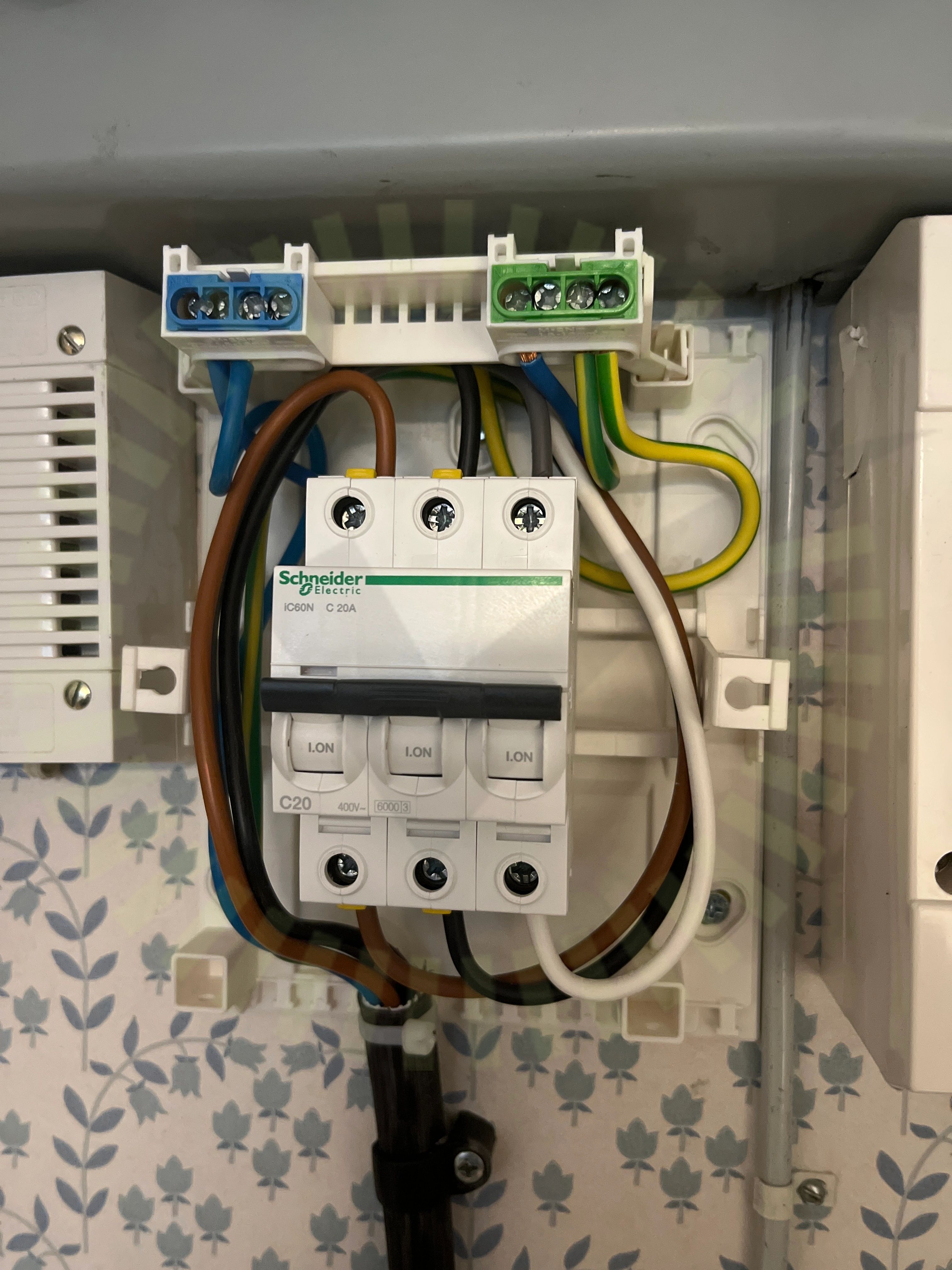

PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt. Detta gäller kapslingen vid mätaren.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

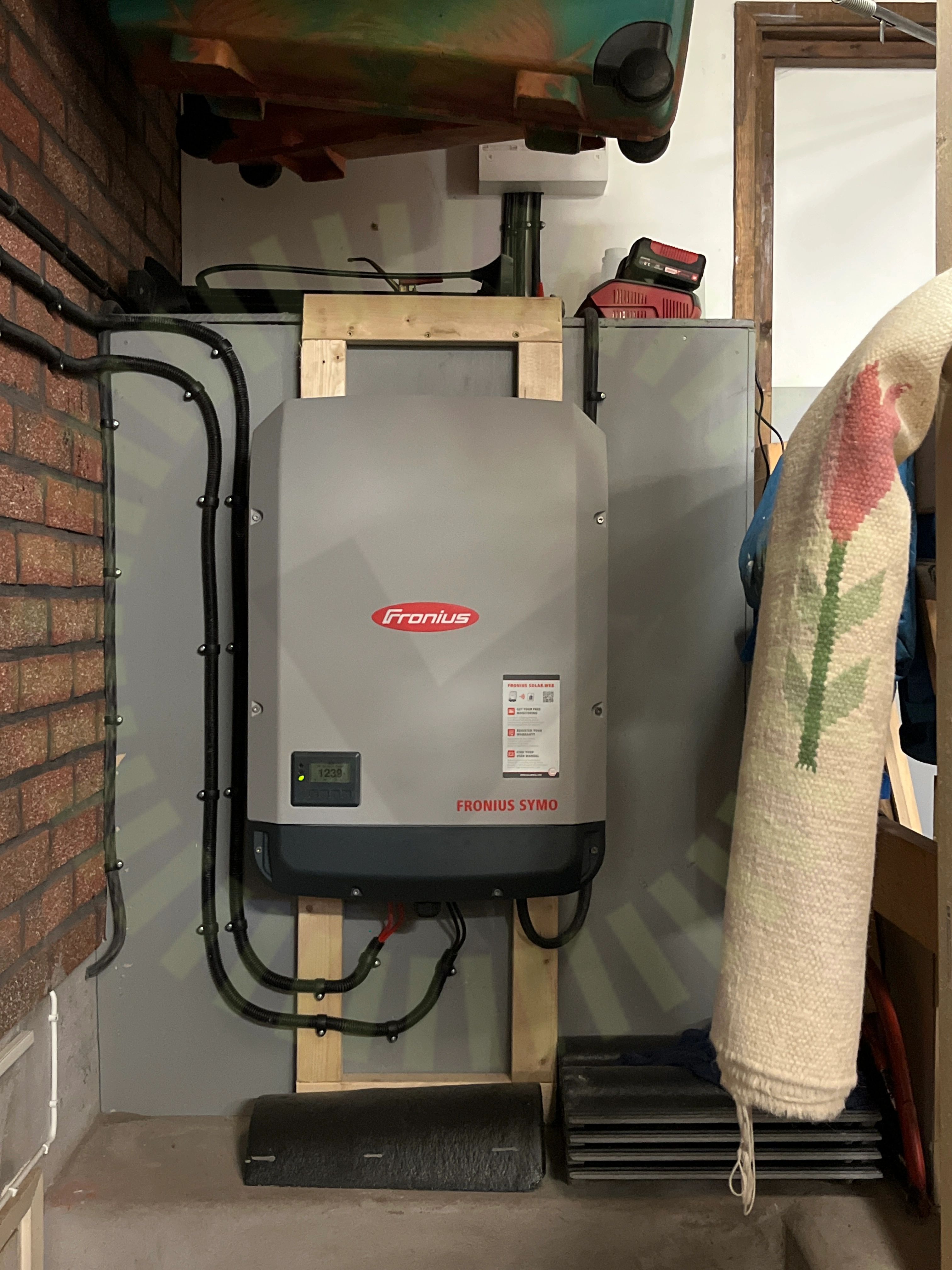

Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Godkända kontrollpunkter

32/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvståndDC anslutningDC kablageDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDirekt solljusDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVentilationVinkelVäderbeständigt materialVäxelriktarens IP klassning
