Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Solcellskompaniet Väst

Datum

22 april 2025

Ort

Olofstorp, Västra Götalands län
Kabeluppfästning
Skadat kablage
PEN-ledare
90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Solcellskompaniet Väst

Installerad av Solcellskompaniet Väst som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/6

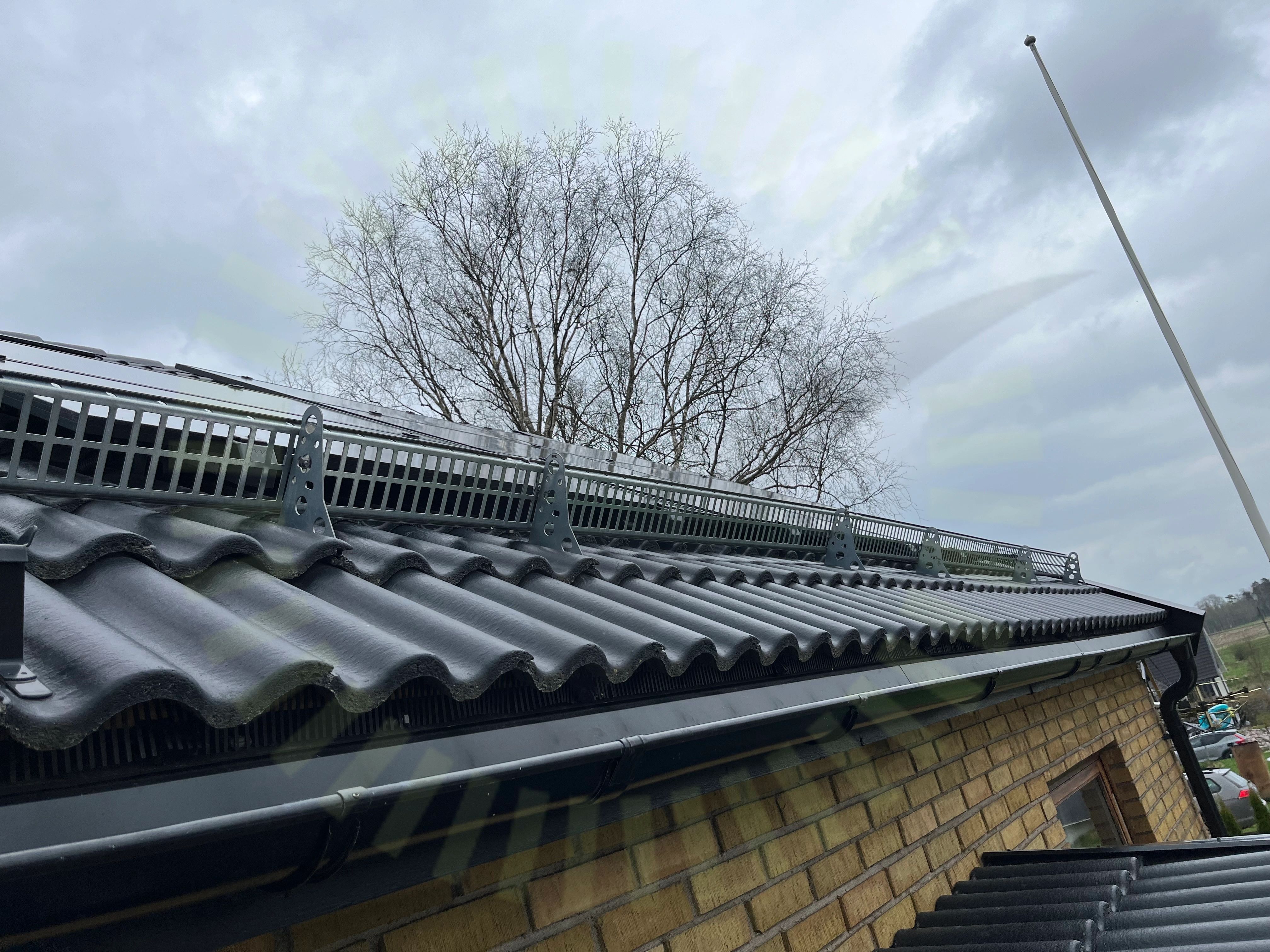

Snörasskydd position

1.1 Snörasskydd position

Kundkommentar

Snörasskyddet sitter inte rakt, det går som i en båge.

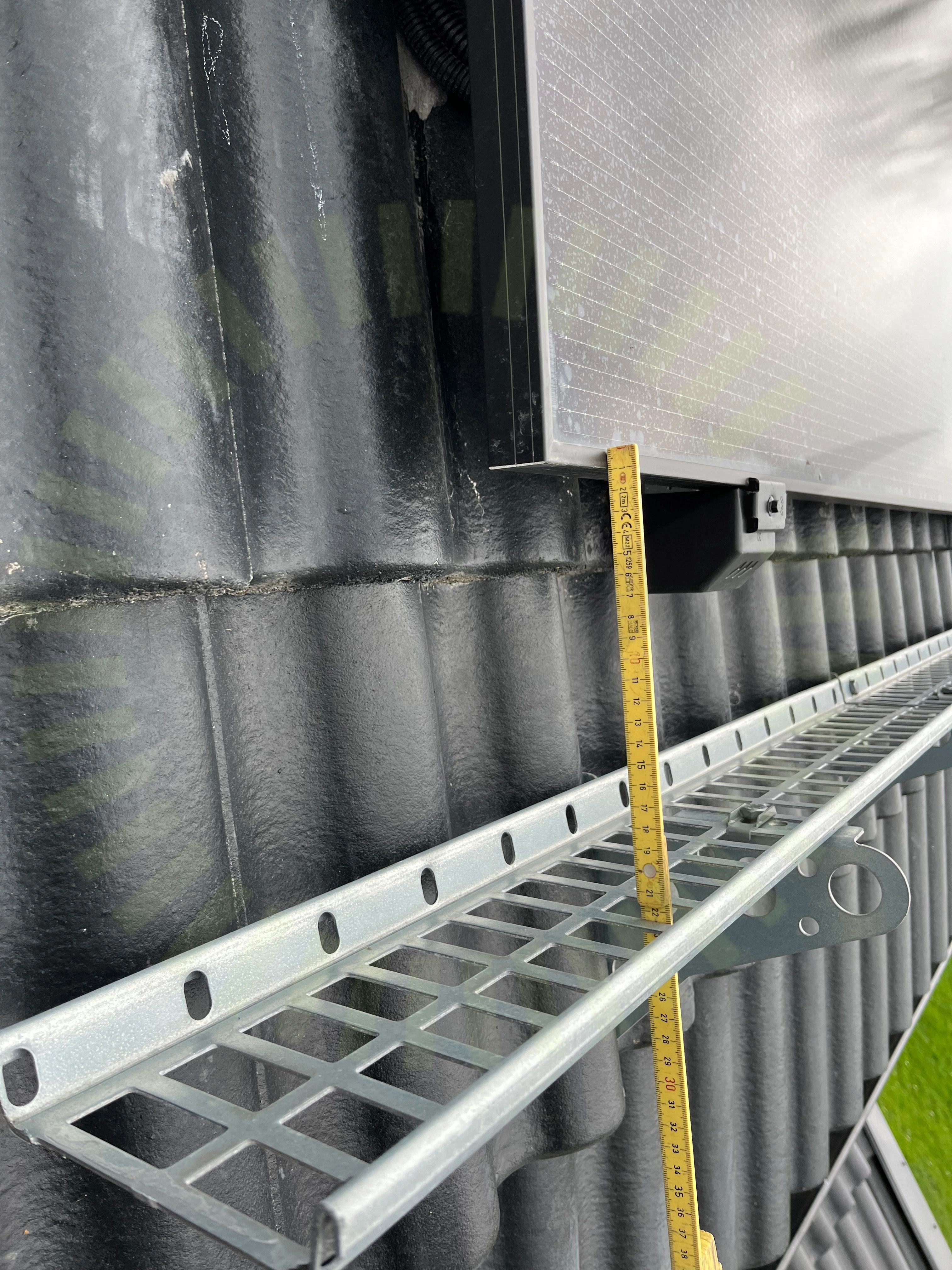

Snörasskydd avstånd till panel

1.2 Snörasskydd avstånd till panel

Inte godkänd

Snörasskyddet har för kort avstånd till panelen för att ta emot snön som kanar från panelerna.

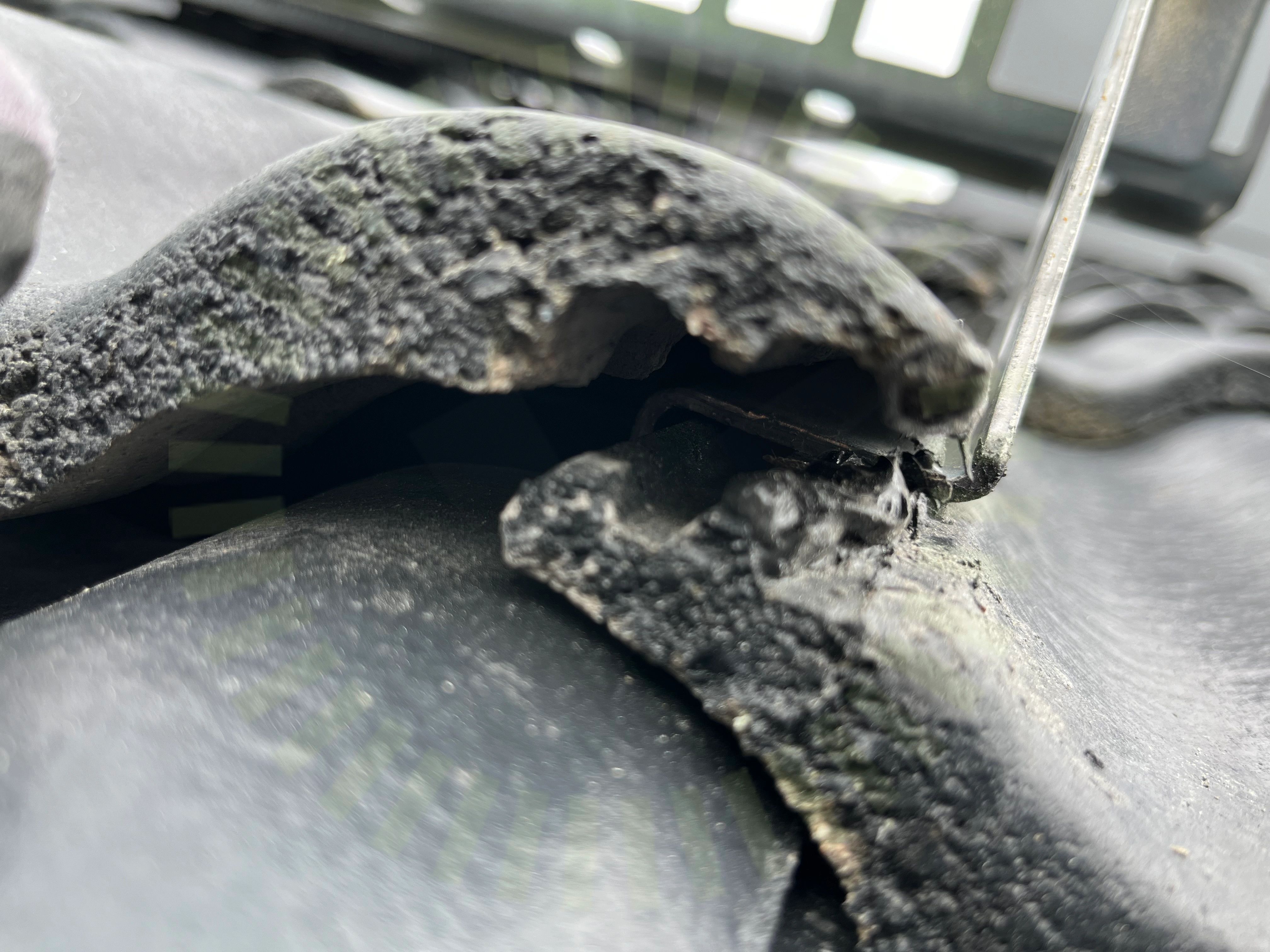

Snörrasskydd underliggande panna

1.3 Snörrasskydd underliggande panna

Inte godkänd

Snörasskyddet ligger emot underliggande takpanna.

Godkända kontrollpunkter

3/6
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7
Skada vid brytare

4.1 Skada vid brytare

Inte godkänd

Skador på kabel vid uppskalning.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering Säkerhetsbrytare

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

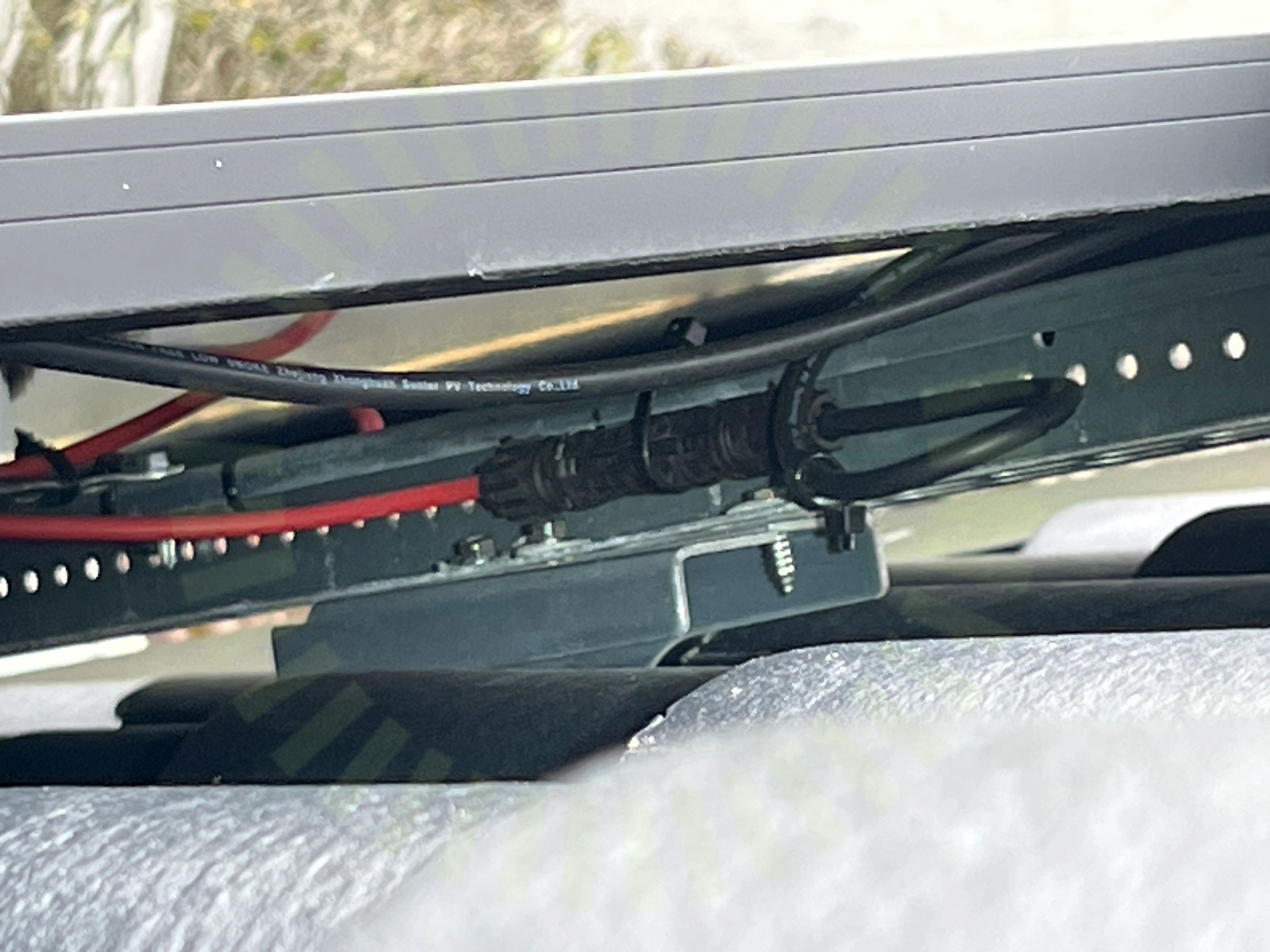

Kontaktdon

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

17/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/26

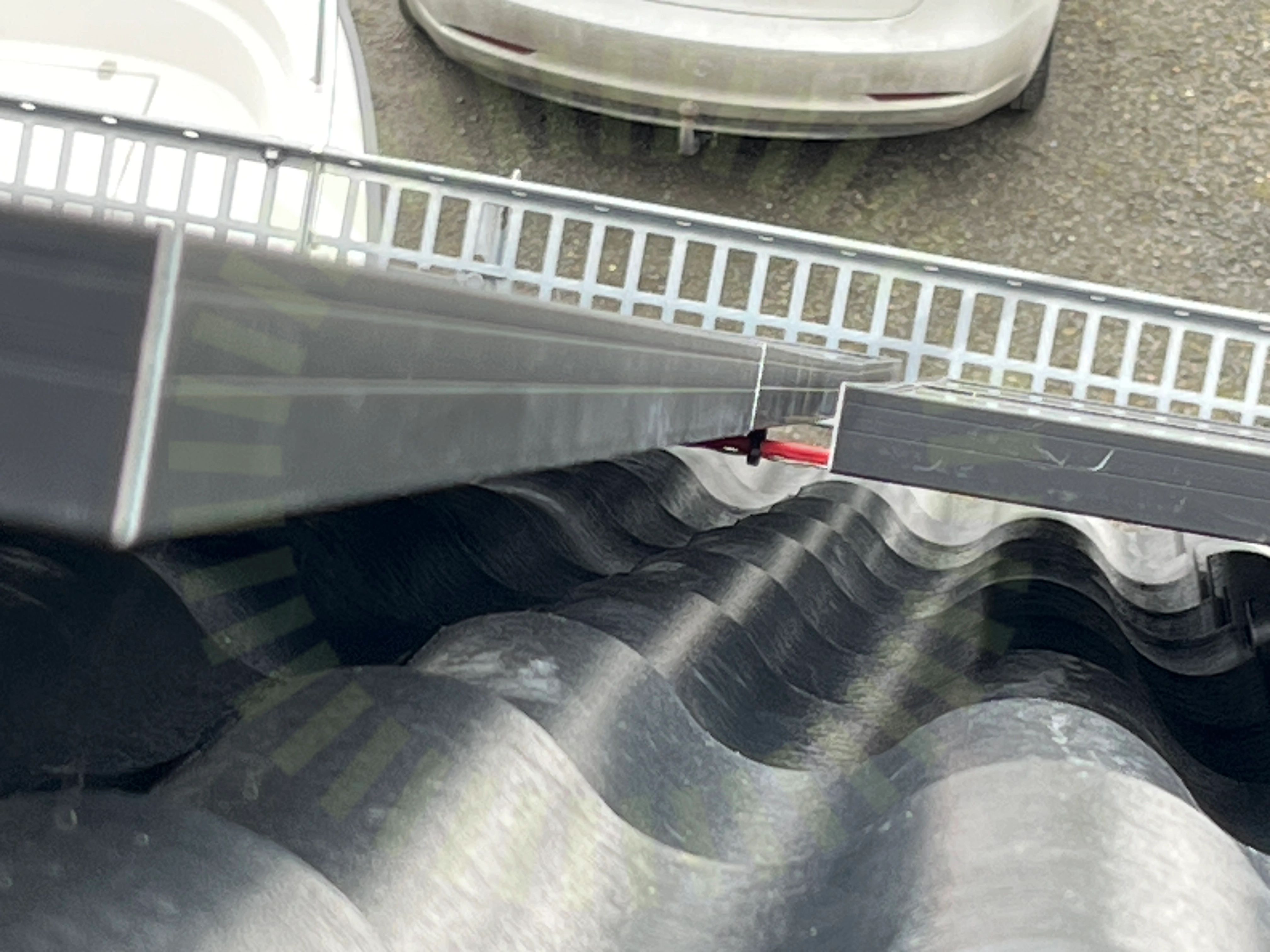

Panelerna i liv.

6.1 Panelerna i liv.

Kundkommentar

Panelerna ligger inte i liv med varandra.

Skador

6.2 Skador

Inte godkänd

Pannorna har slipats för lite så pannorna lyfter.

Kabeluppfästning

6.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

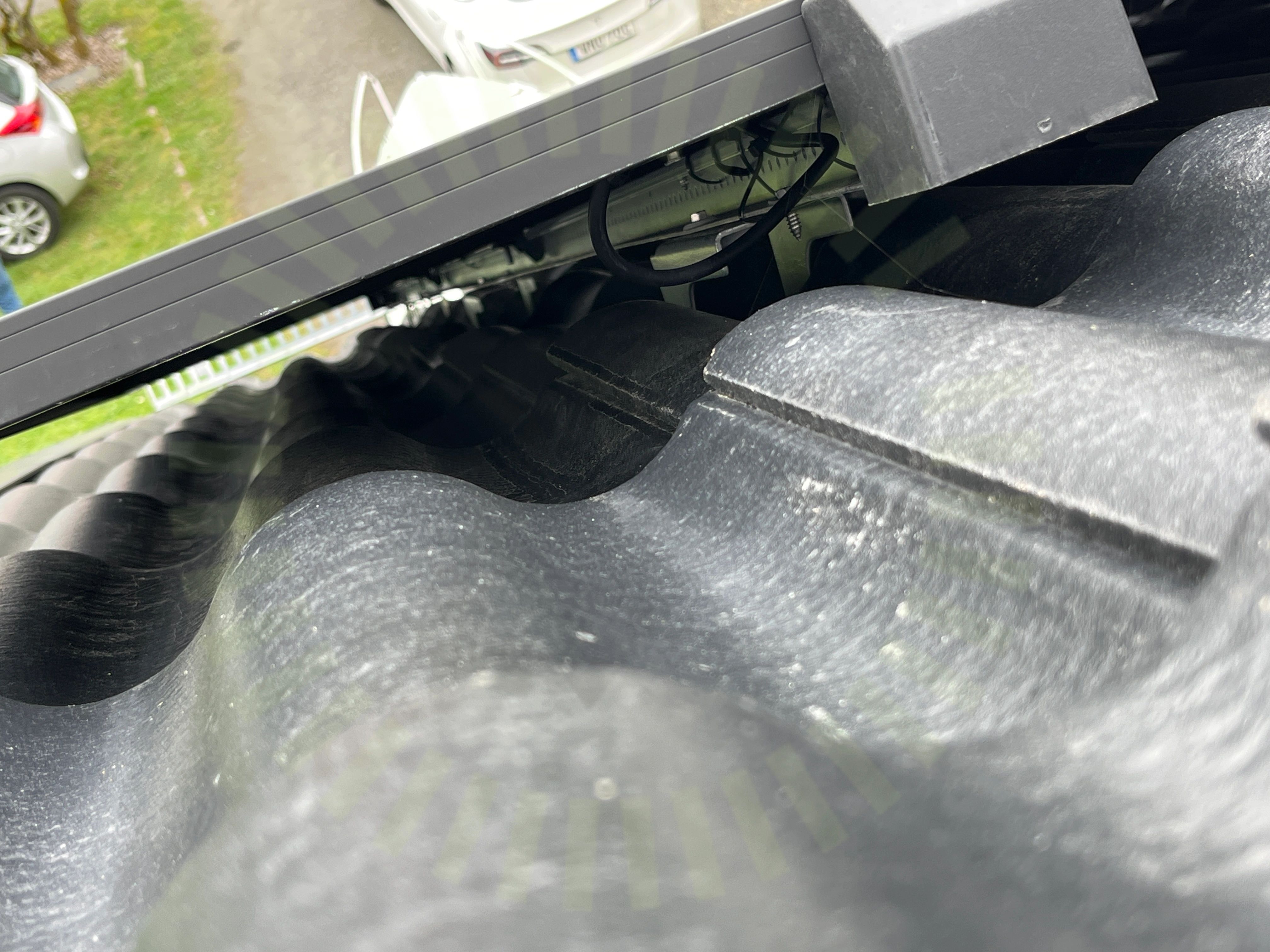

Stående skenor

6.4 Stående skenor

Inte godkänd

Stående skena i ytterkant är felvänd.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 4

Godkända kontrollpunkter

21/26
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Undercentral

Anmärkningar

1/6
PEN-ledare

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/37
Anslutning av ledare

9.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
Enkelisolerade ledare

9.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare är synliga innan kabeln går in i förskruvningen.

SS 436 40 00 (412.2.2.1)
Genomföringar

9.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Skadat kablage

9.4 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

Godkända kontrollpunkter

33/37
