Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Smart Solar Norden

Datum

1 augusti 2023

Ort

Blankaholm, Kalmar län
Kontaktdon
Skenskarvar
Skenans utstick för klämma
83% godkända17% ej godkända

Om installationen

PanelerSunTech: STPxxxS - C54/U
OptimerareHuawei: SUN2000P - 450W
MontagesystemMAPAB: SunPark Rot
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Smart Solar Norden

Installerad av Smart Solar Norden som har ett lågt snittbetyg på 7.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Avtalad Produktionssäkring på 25 A ej levererad

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Korrekt mätprotokoll saknas för projektet.

1.3 Strängschema

Inte godkänd

Framgår ej vilken sträng som är kopplad till respektive MPPT

Säkerhetsbrytare AC

Anmärkningar

1/6

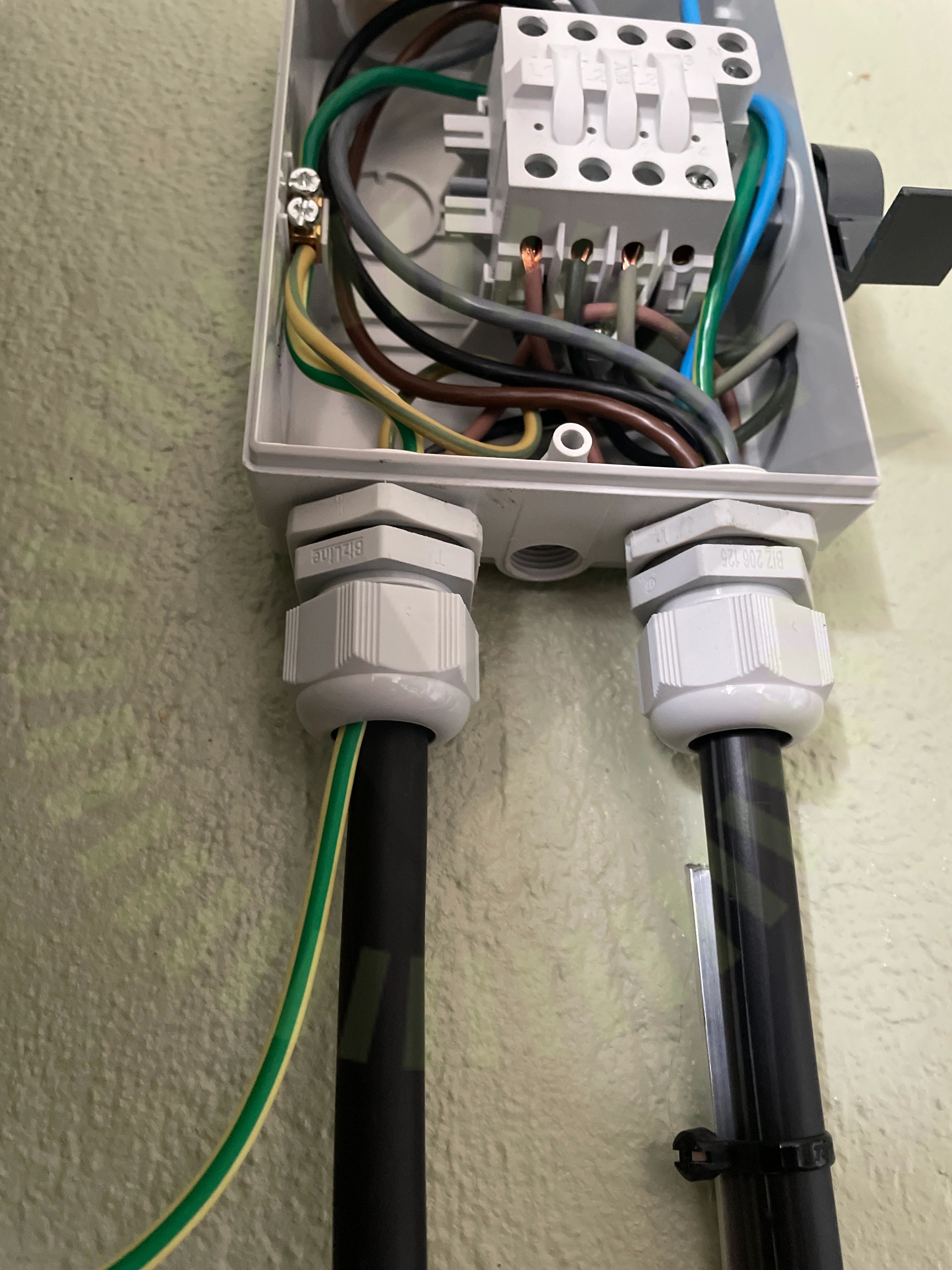

Förskruvningar

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktFörutsättningarKontakterPlacering

Tak 1, MAPAB: SunPark Rot

Anmärkningar

6/18

4.1 CC mått

Inte godkänd

Snö och vindlastberäkning saknas. Max uppmätt cc är 210 cm

SunPark Rot V-230310, Sida 1

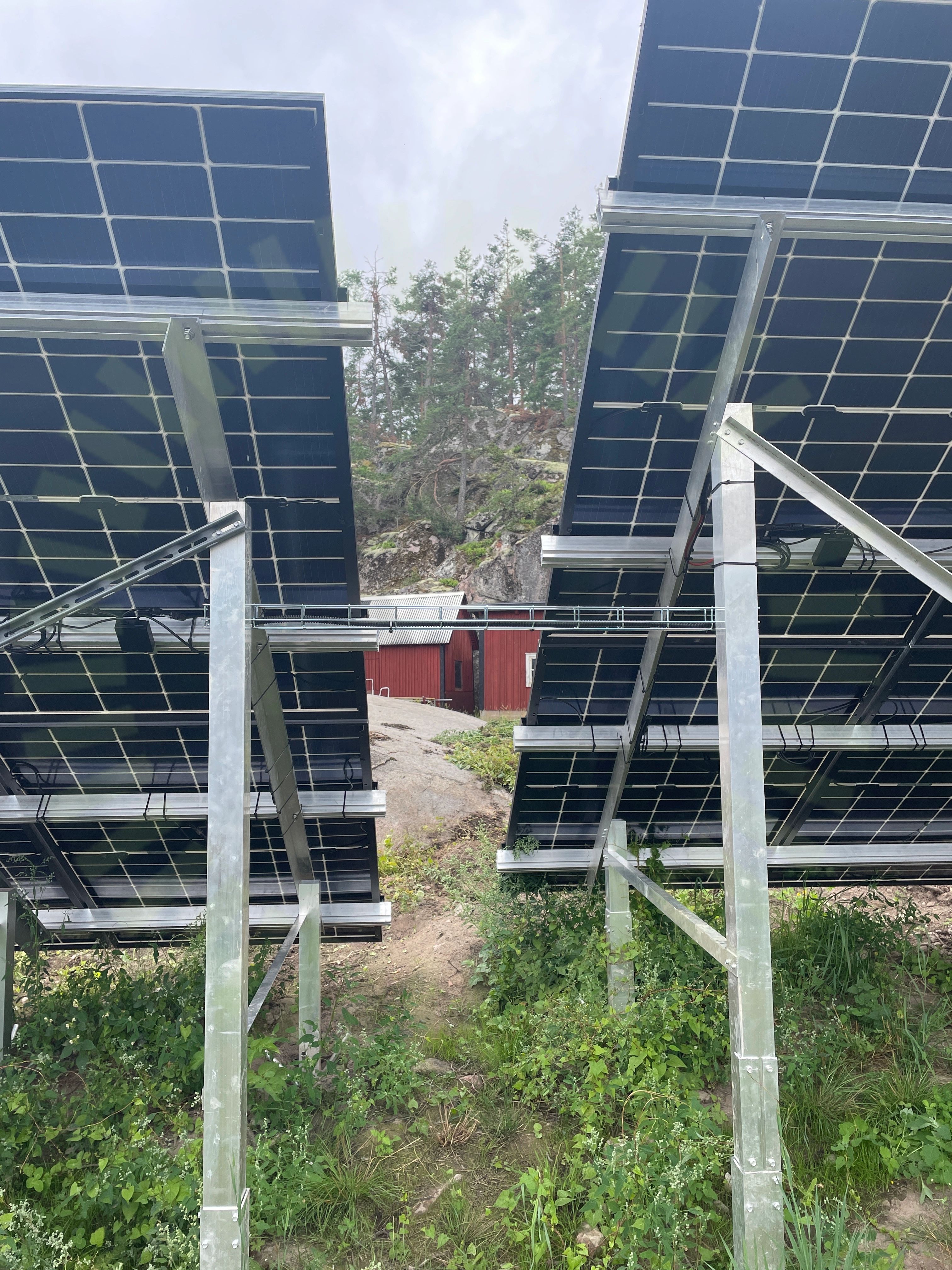

Främmande material

4.2 Främmande material

Inte godkänd

Främmande diagonalstag använda, godkännande från tillverkare behövs

Skenans utstick för klämma

4.3 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut från panelens ram för ändlämman.

Montageanvisning - Betongtakpannor Fäste Dalen, V-230320
Väderbeständigt material

4.4 Väderbeständigt material

Överenskommelse

Kund har ansvarat för grävning. Rekommenderas att skydda markrören från UV-ljus då de ej är klassade för detta.

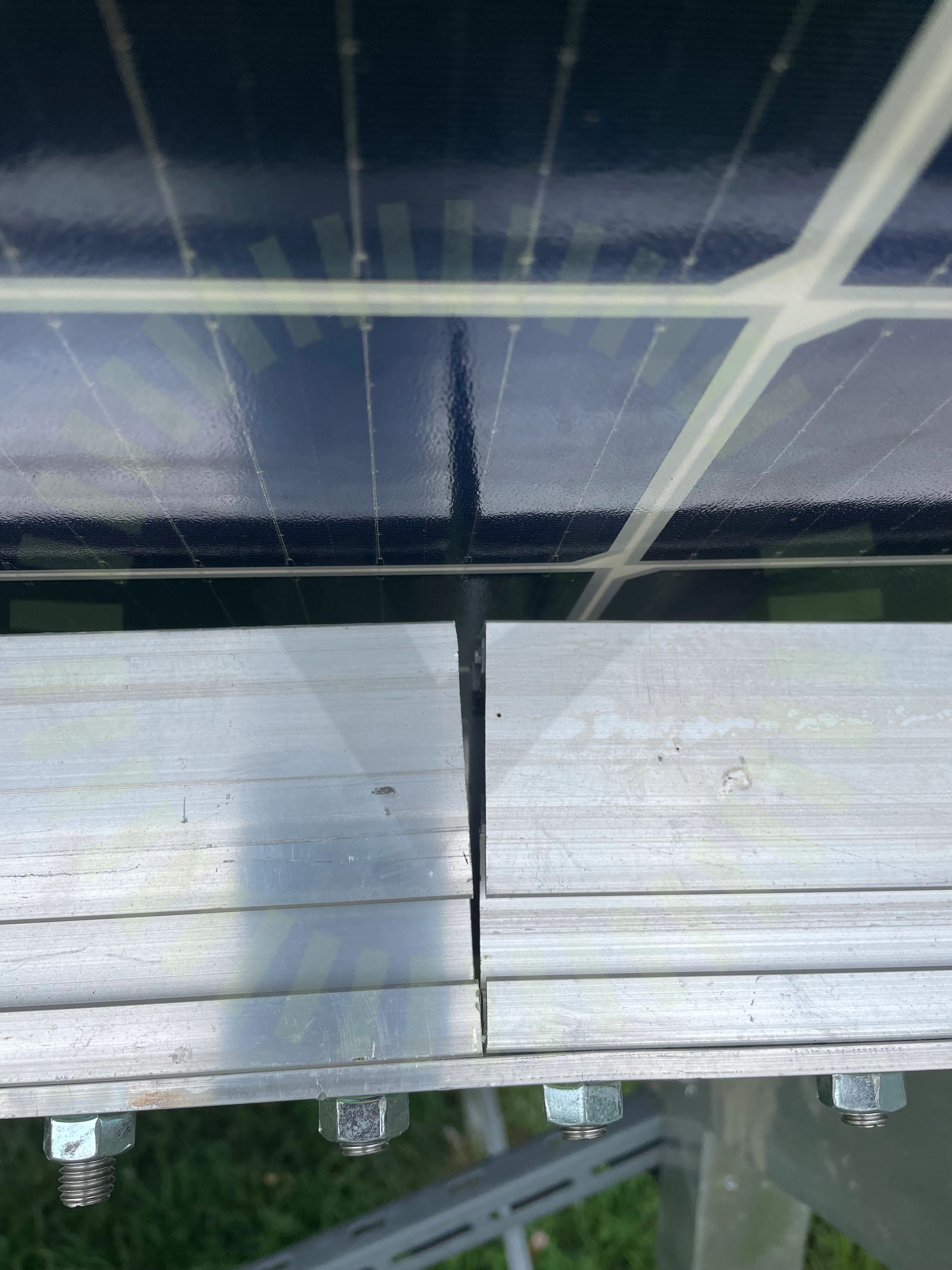

Skenskarvar

4.5 Skenskarvar

Inte godkänd

Skenskarv klarar inte vikten från panelerna vid vald montering. Bör åtgärdas innan snölast tillkommer då panelens baksida kan skadas

Tillverkarens anvisningar

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/18
DC kabel förläggningDiagonalstagFöremål mellan skena och panelramKabeldragning mellan bordKabeluppfästningMarkinfästningMittklämmorPanelramens höjdSkadorSkenornas infästningSkenornas överhängÄndklämmor

Tak 1, SunTech: STPxxxS - C54/U

Anmärkningar

3/13

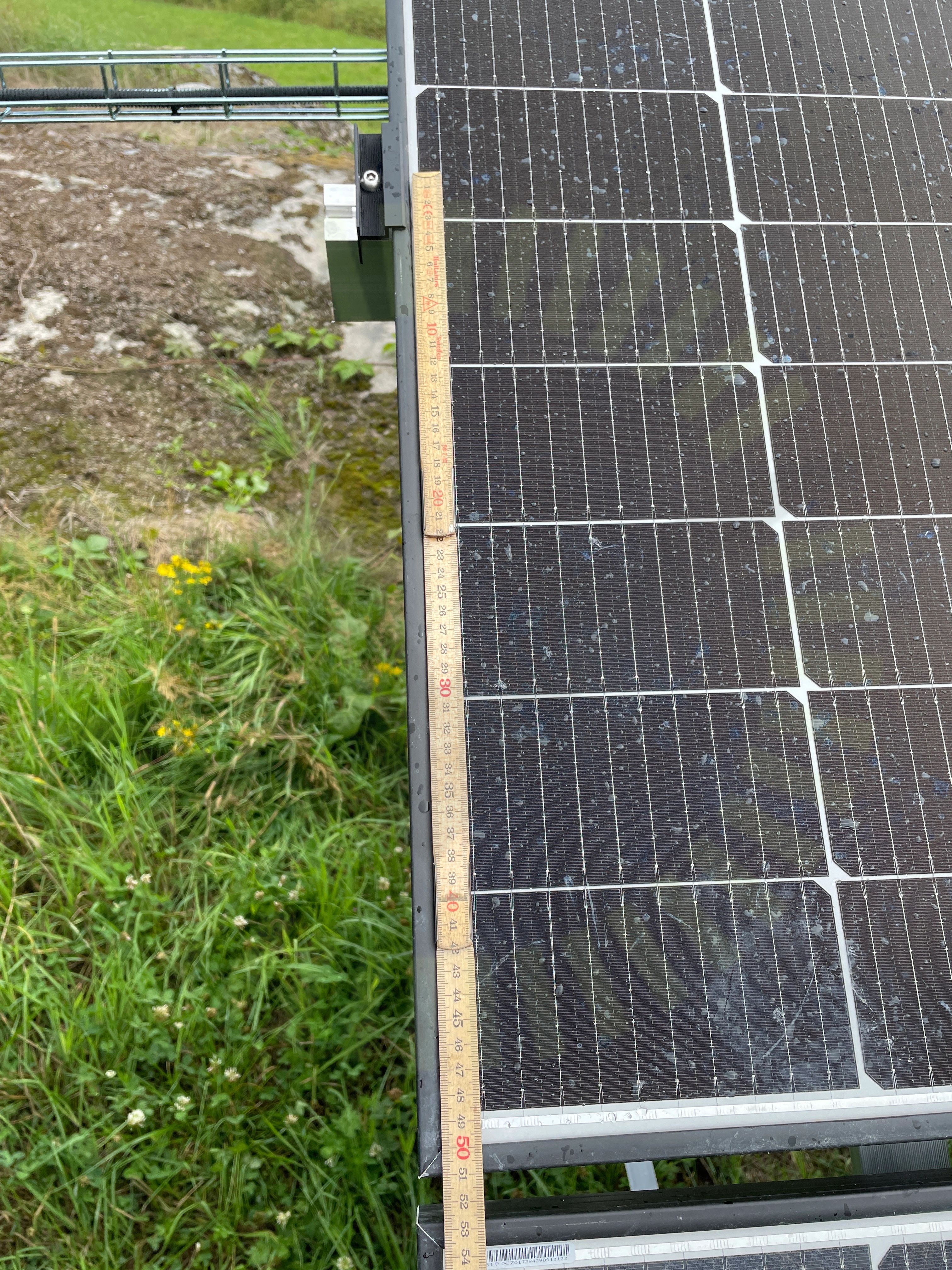

Fästens placering

5.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Kontaktdon

5.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisning MA711
Strängförläggning

5.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SEK 457. Sida 15

Godkända kontrollpunkter

10/13
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)
Varning för likspänning

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/39

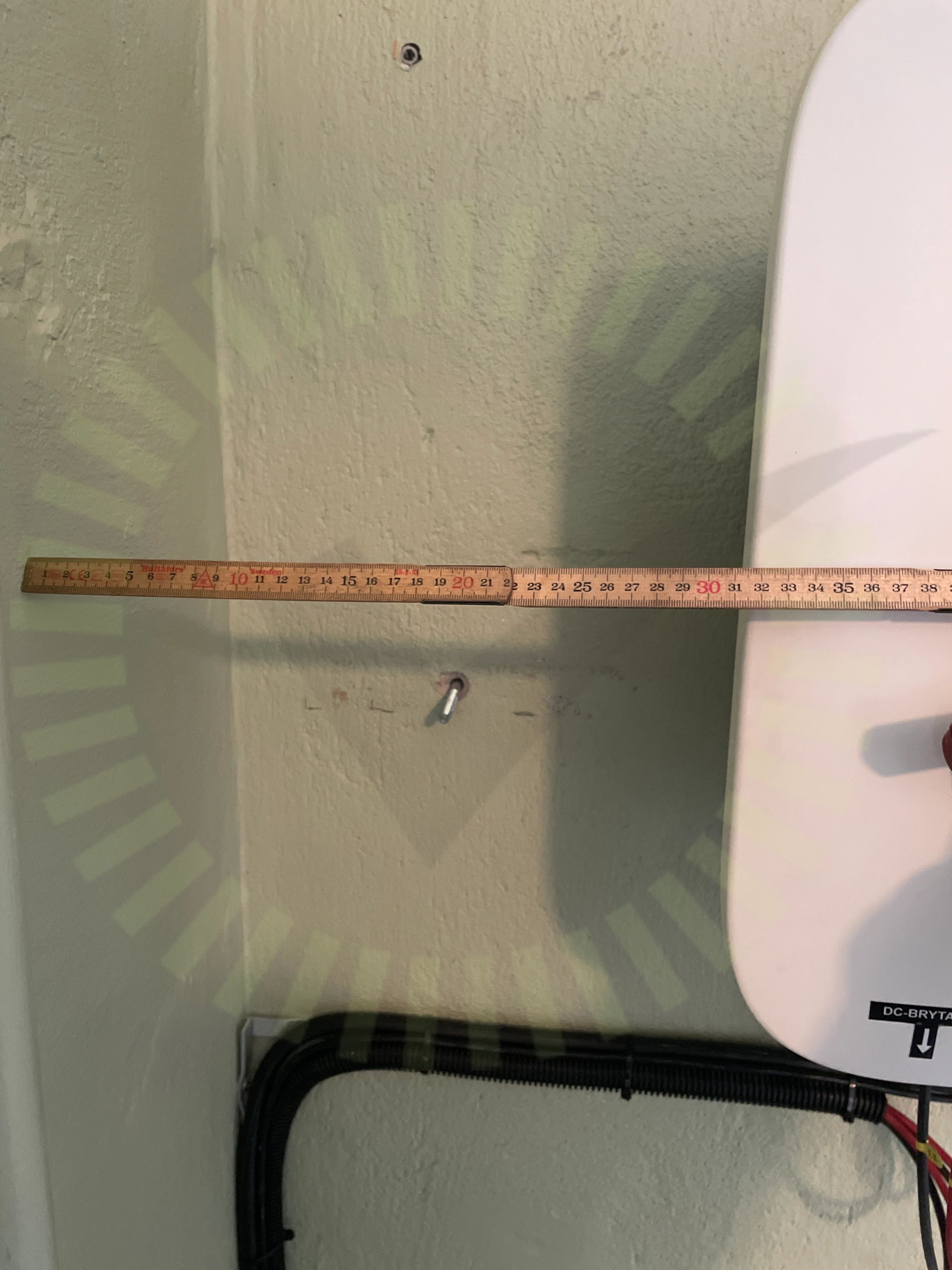

Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

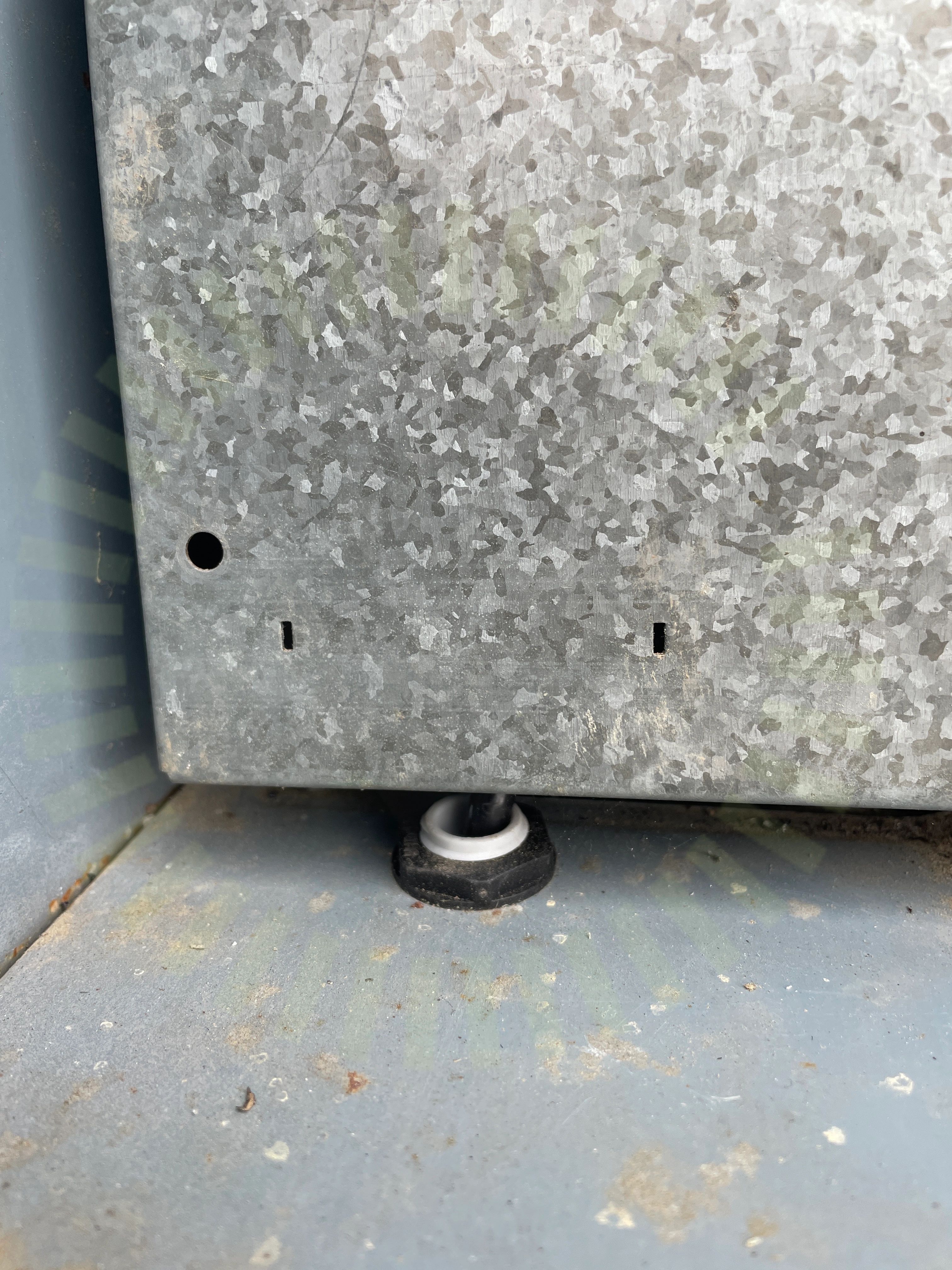

Fasadmätarskåp

8.2 Fasadmätarskåp

Inte godkänd

Kablar förlagda in i fasadmätarskåp så att skydd ej kunnat återmonteras korrekt. Risk för skav på kablar.

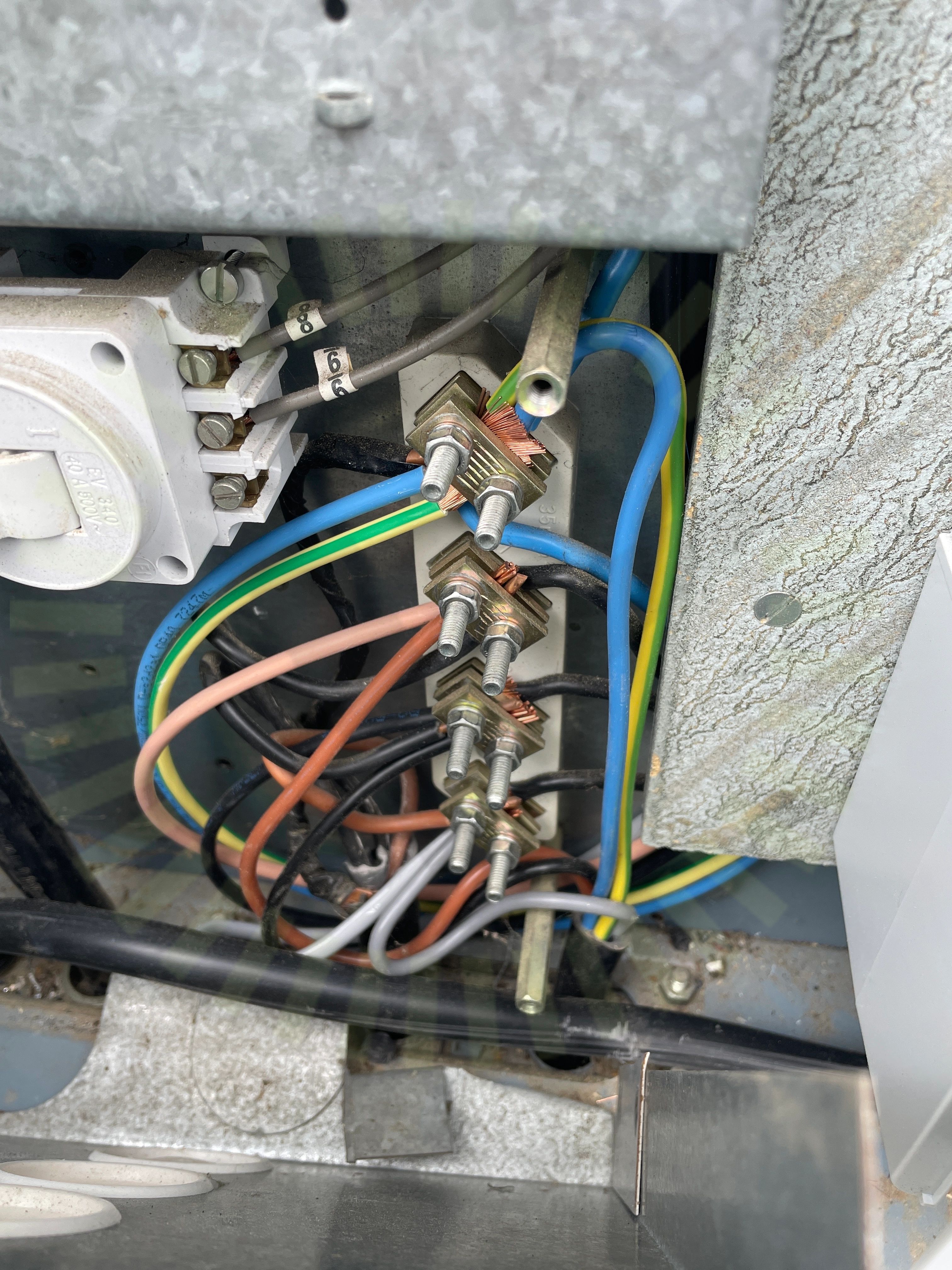

Dubbel matning

8.3 Dubbel matning

Inte godkänd

Solproduktion ansluten till plintar för nätanslutning. Kablar ut i fastigheten ej avsäkrad för den sammanlagda strömmen. 20A nät och 25 A sol.

Godkända kontrollpunkter

35/39
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39
Genomföringar
