Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Moveco

Datum

20 maj 2026

Ort

Täby, Stockholms län
Anslutningar i brytare
Skador
Informering av solceller
90% godkända10% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
Moveco

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/5
Skador

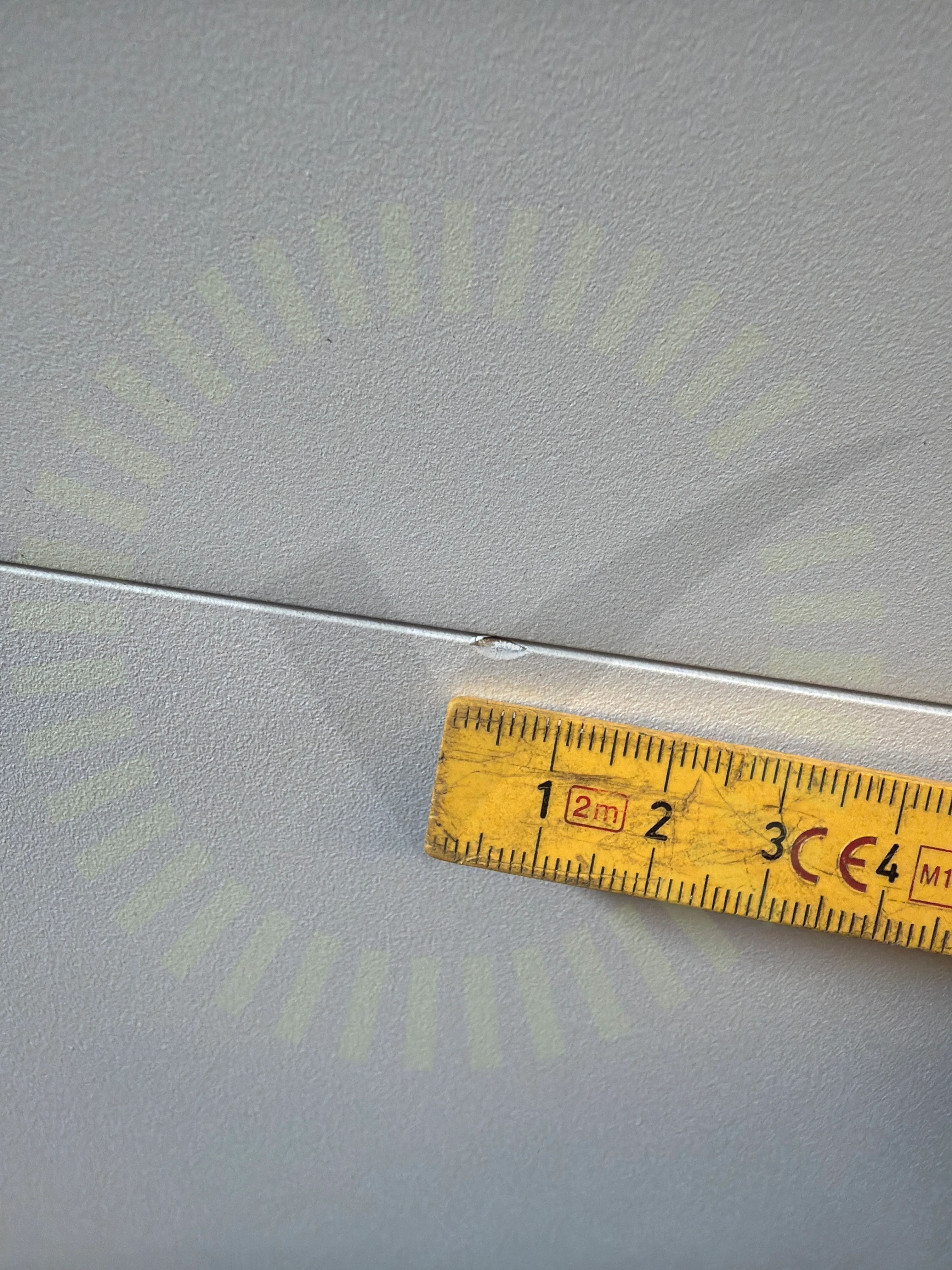

2.1 Skador

Inte godkänd

Batteriet har en liten buckla där färgen har släppt.

Godkända kontrollpunkter

4/5
KåporPlacering bärighetSammansättning av komponenterTillgång till batteriet

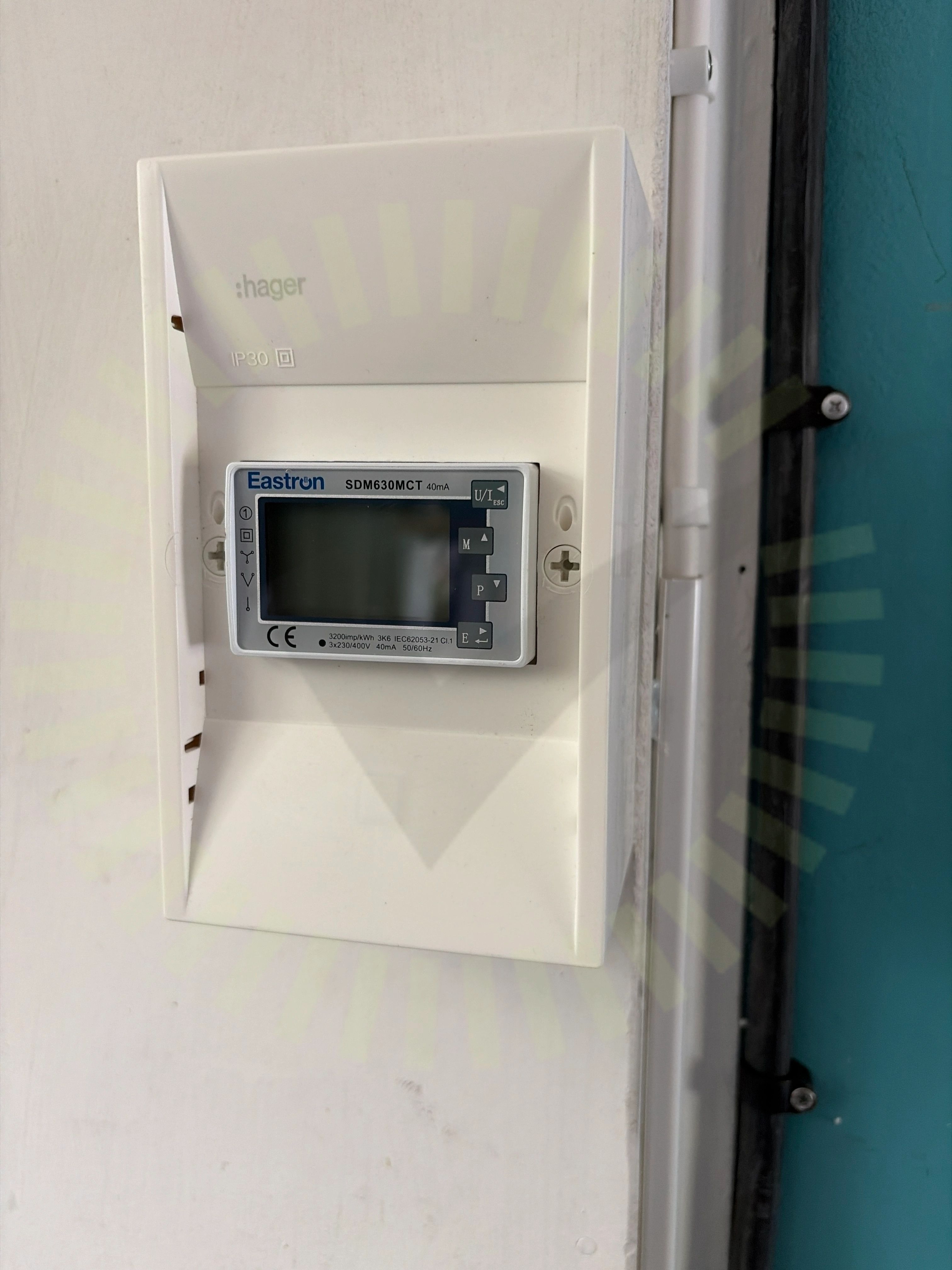

Smartmätare

Godkända kontrollpunkter

4/6
Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/6
Anslutning av CT klämmorPlacering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7
Anslutningar i brytare

4.1 Anslutningar i brytare

Inte godkänd

Kardeler spretar från plint.

Godkända kontrollpunkter

6/7
EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: DMxxxG12RT-G54HBB

Godkända kontrollpunkter

12/17
Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

5/17
Föremål mot bakstyckeKontaktdonKopplingslåda böjradiePanelkablagets böjradieStress på kontakter

Tak 1: Weland Stål: Plåttak Långskena

Anmärkningar

2/17

6.1 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

6.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Taklutning uppmätt på plats till 43 grader på södra taket och 48 grader på östra taket. Lastberäkning för östra taket saknas helt.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/17
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/17
Kabeluppfästning

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

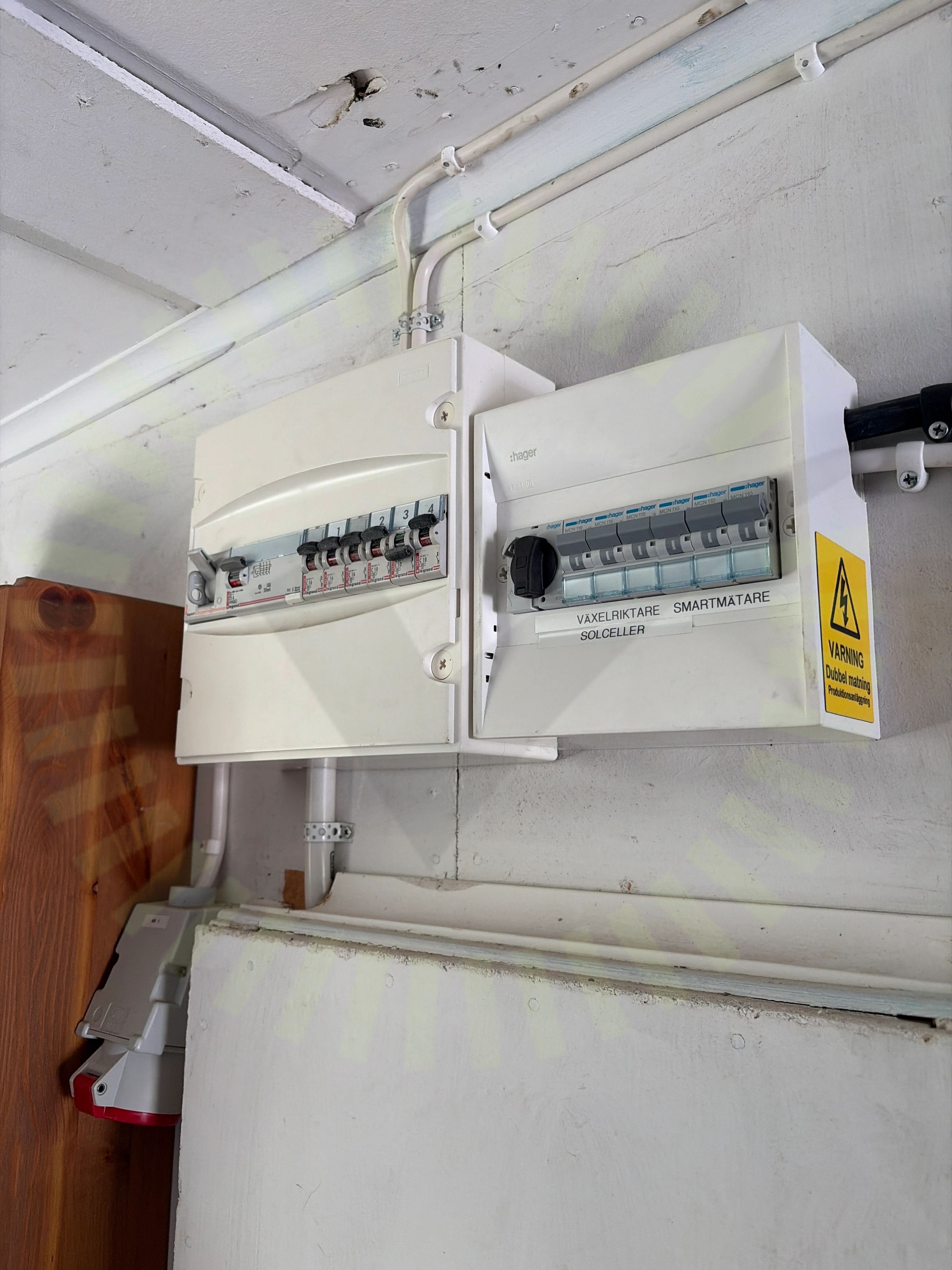

Informering av solceller

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/37

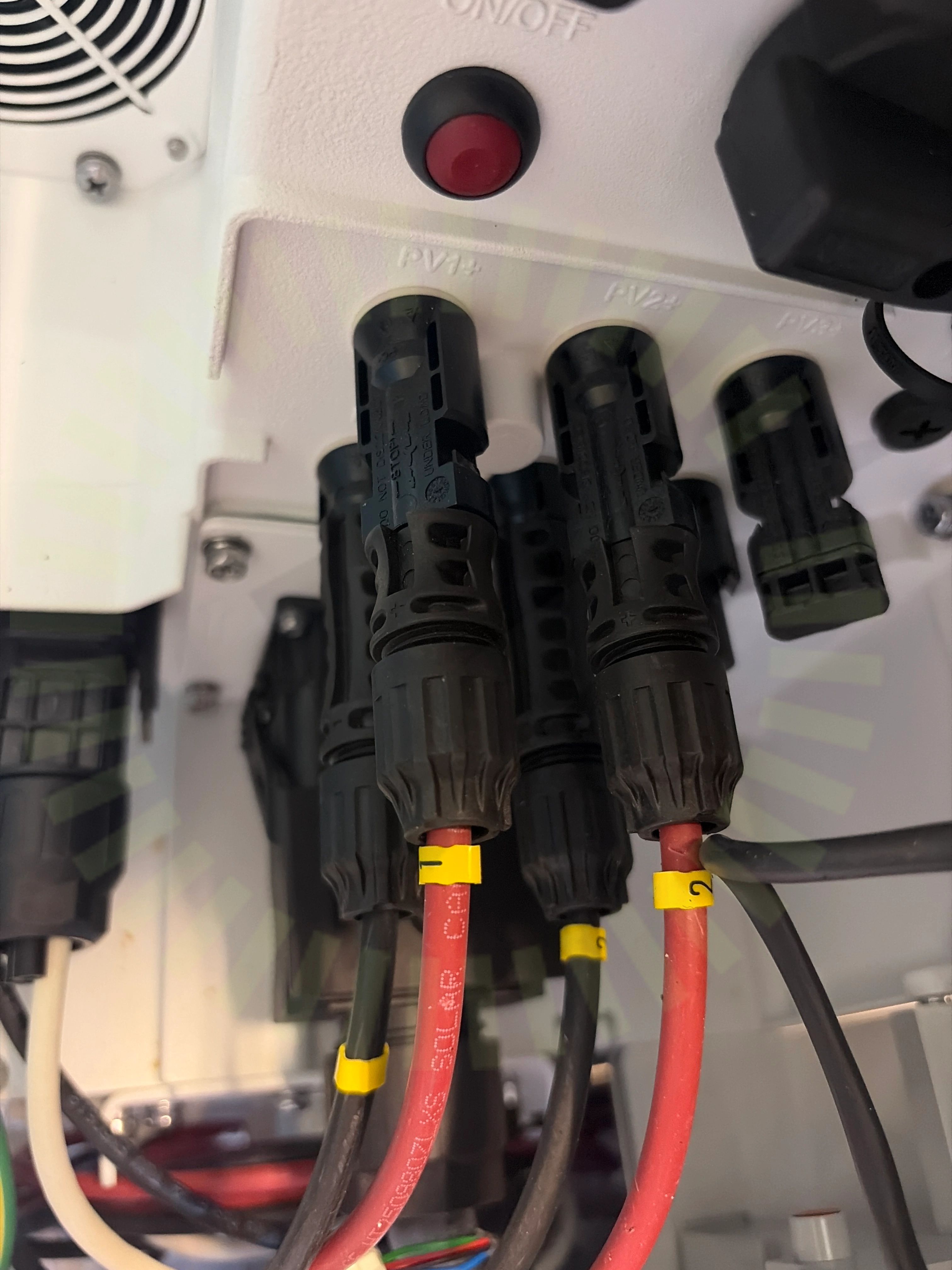

DC Kontakter

9.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

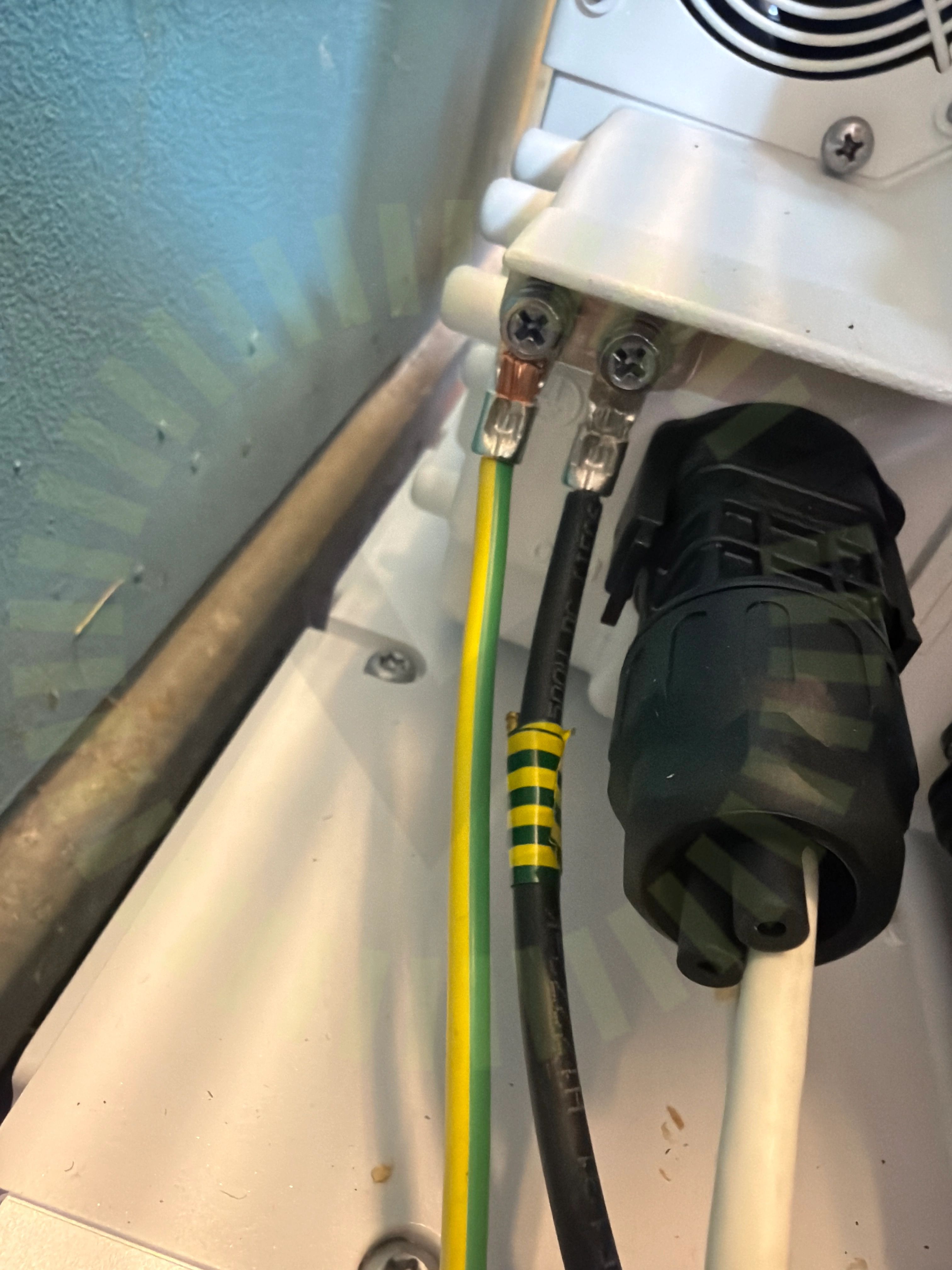

Funktionsjord

9.2 Funktionsjord

Inte godkänd

Funktionsjord är märkt med gröngul markering (skyddsjord).

SS 436 40 00, 712.542.103

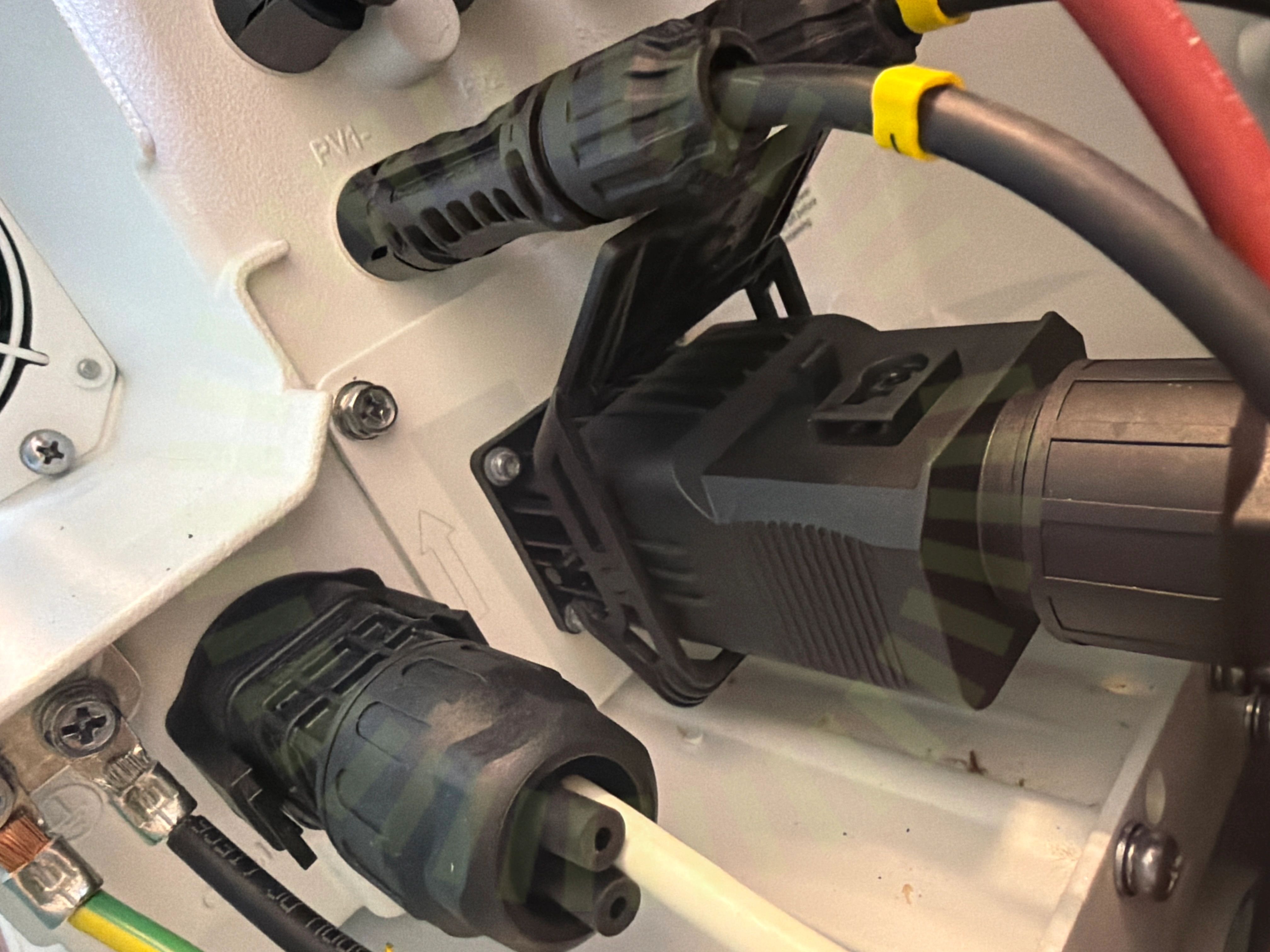

Förskruvning

9.3 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26
Identifiering

9.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

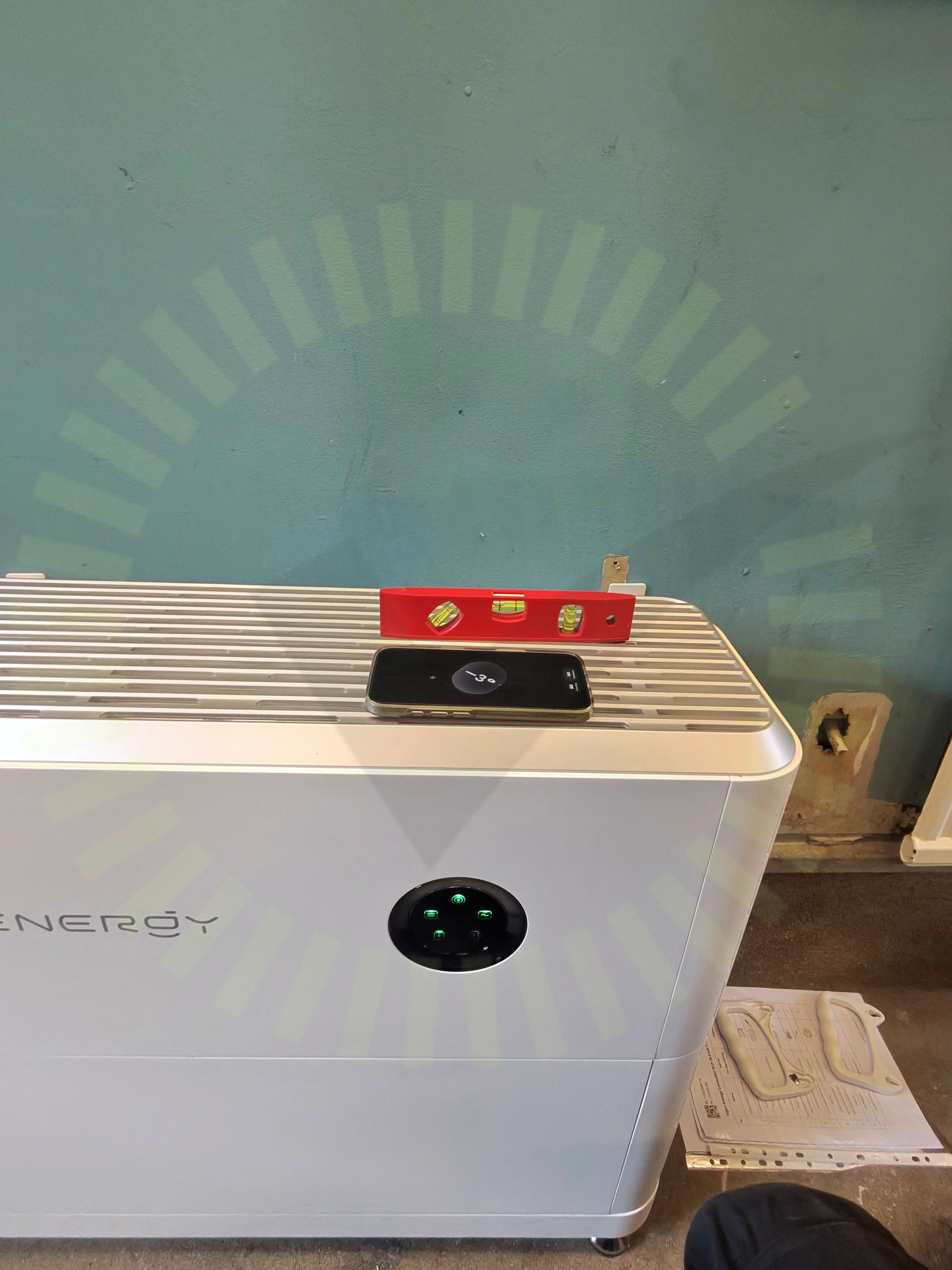

Placering

9.5 Placering

Inte godkänd

Produkten är inte placerad rakt.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

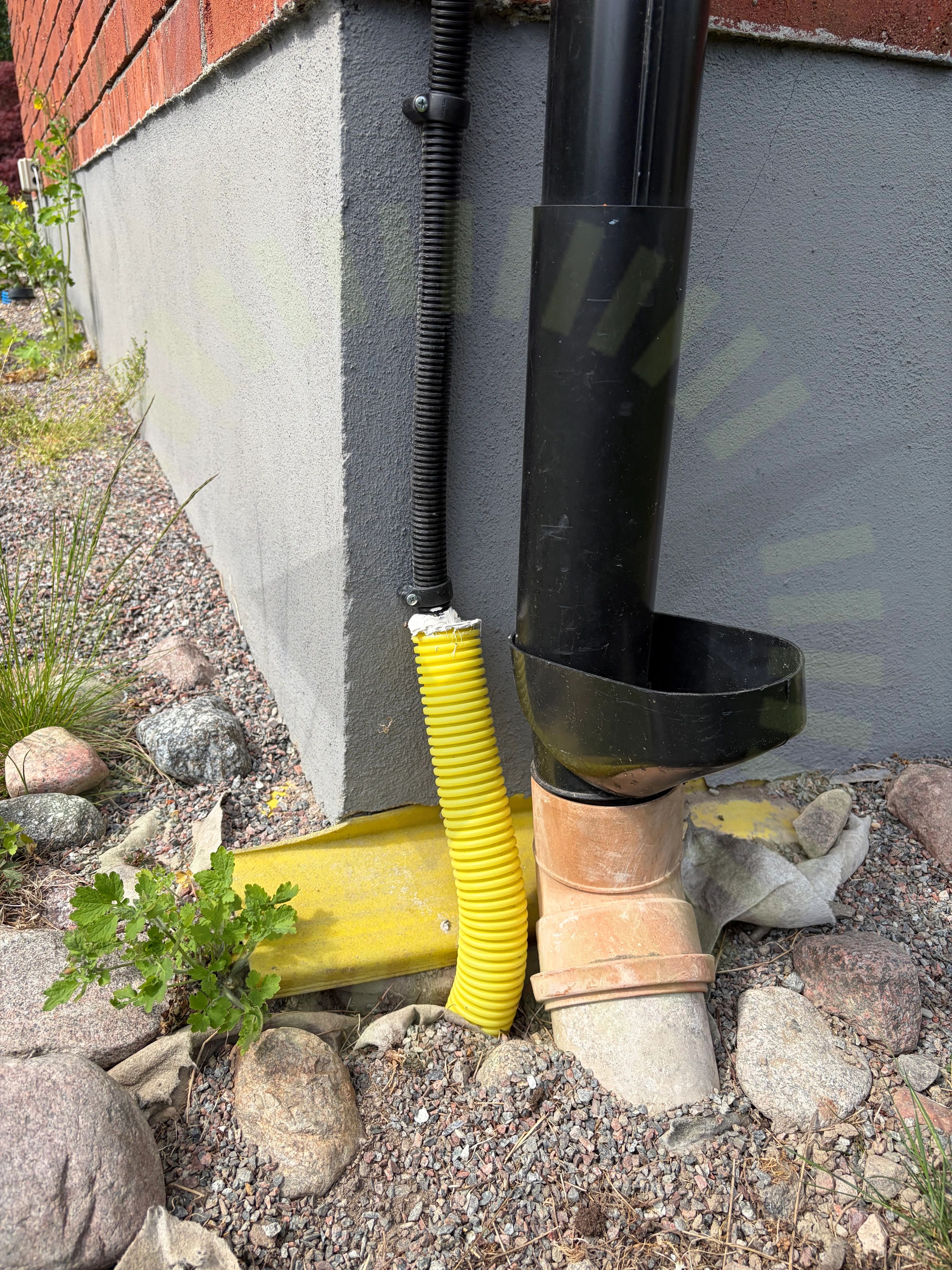

Väderbeständigt material

9.6 Väderbeständigt material

Inte godkänd

Gul markslang skall förläggas under mark och kommer med tiden att vittra sönder.

Godkända kontrollpunkter

31/37
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
