Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

E.ON

Datum

27 juni 2023

Ort

Malmö, Skåne län
Klämmornas placering
Kopplingslåda
Klämmor rätt förläggning
89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Läktfästen
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/16
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

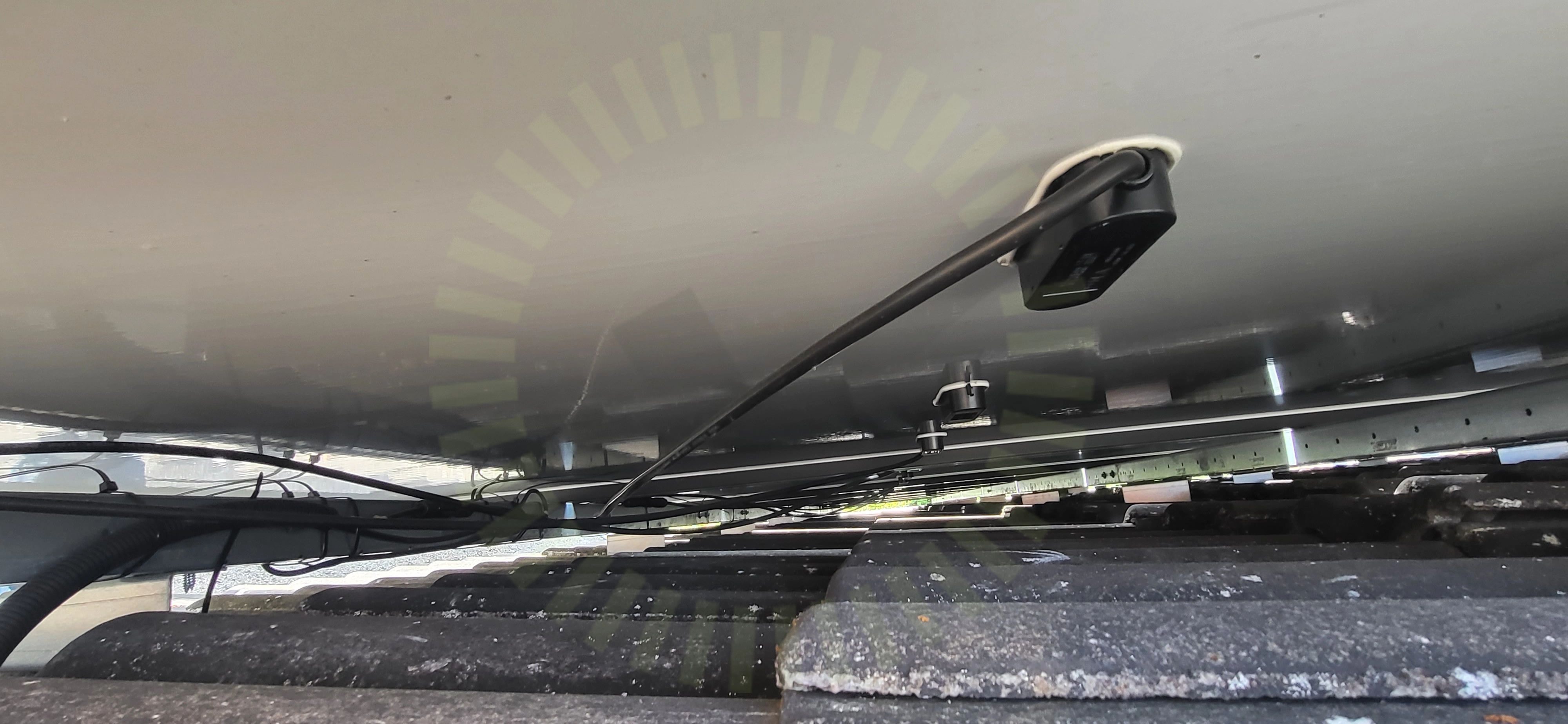

Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Panelkablagets böjradie

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

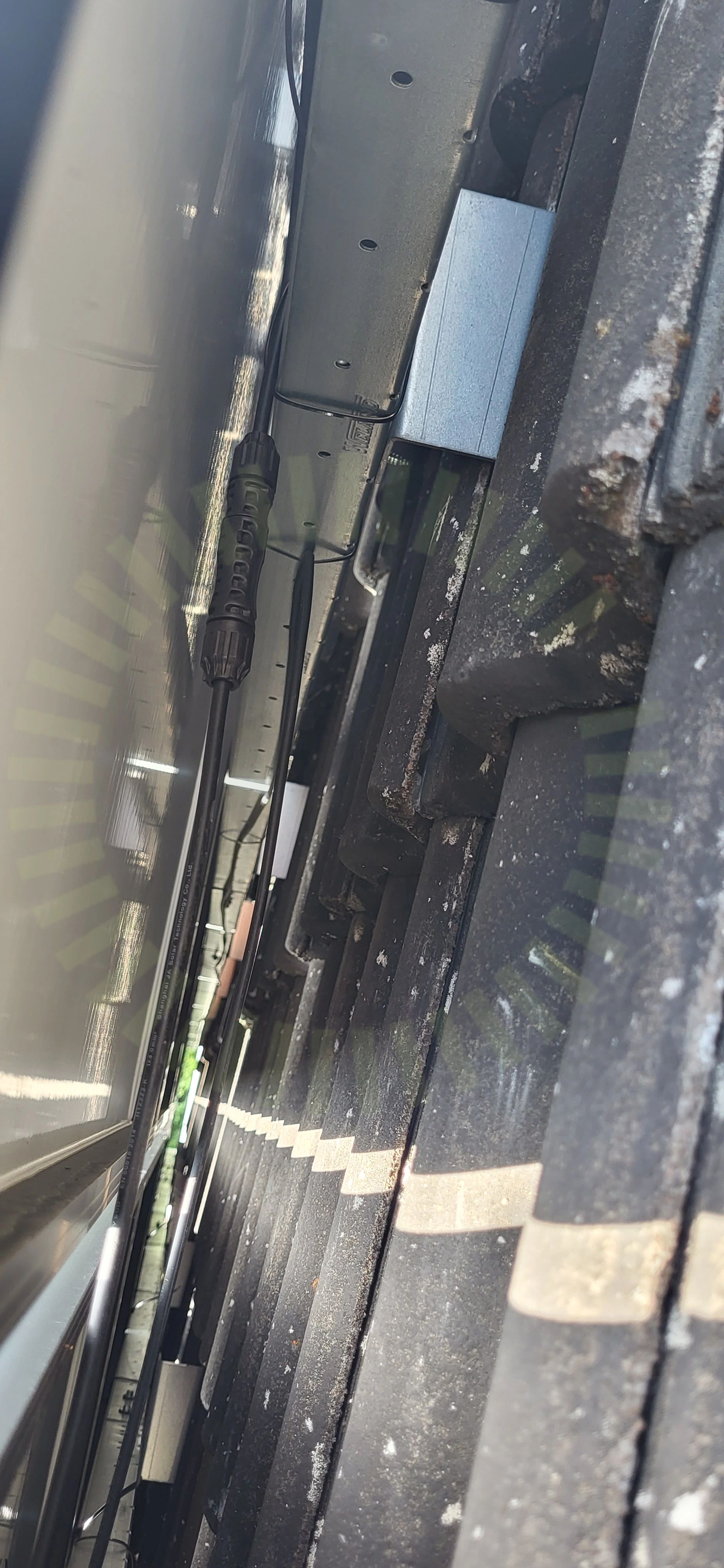

Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

4/22

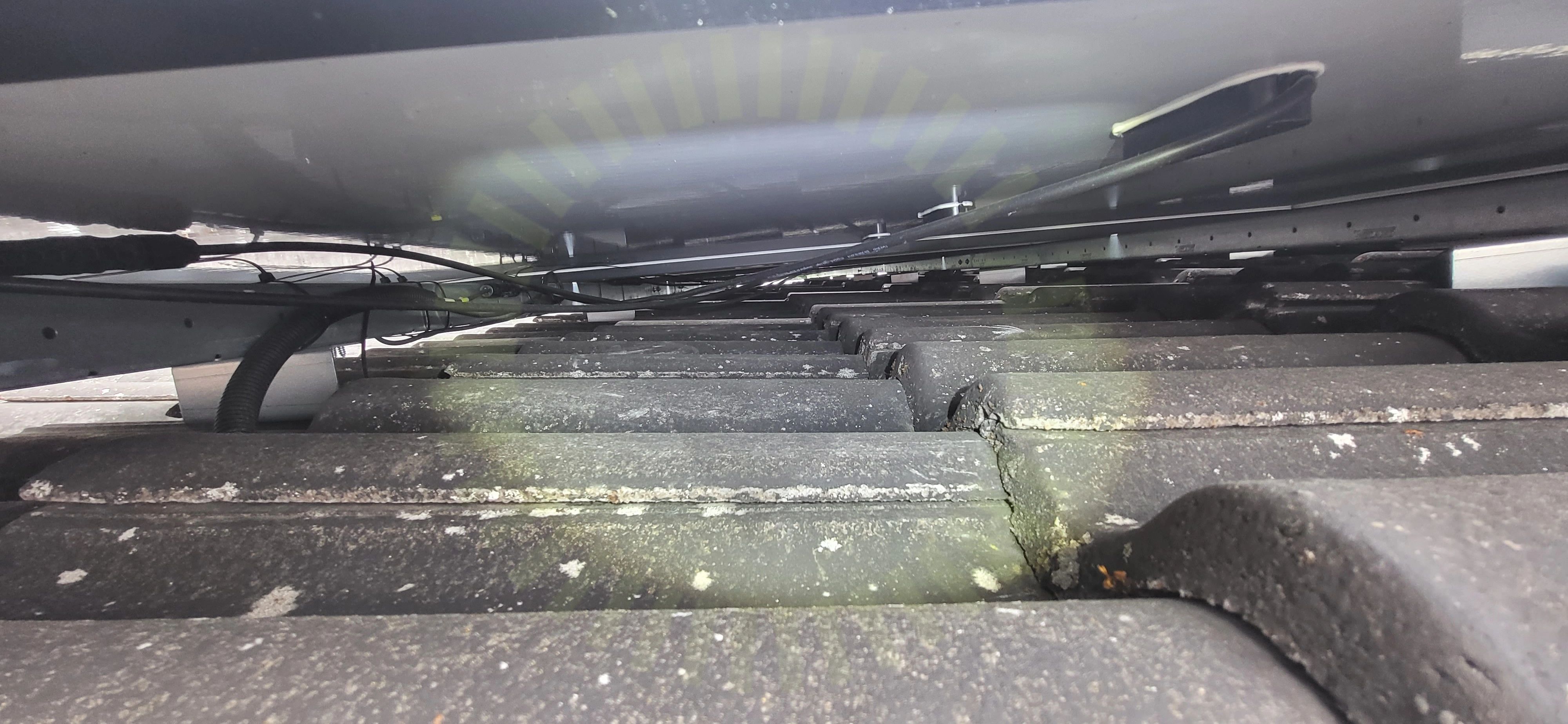

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

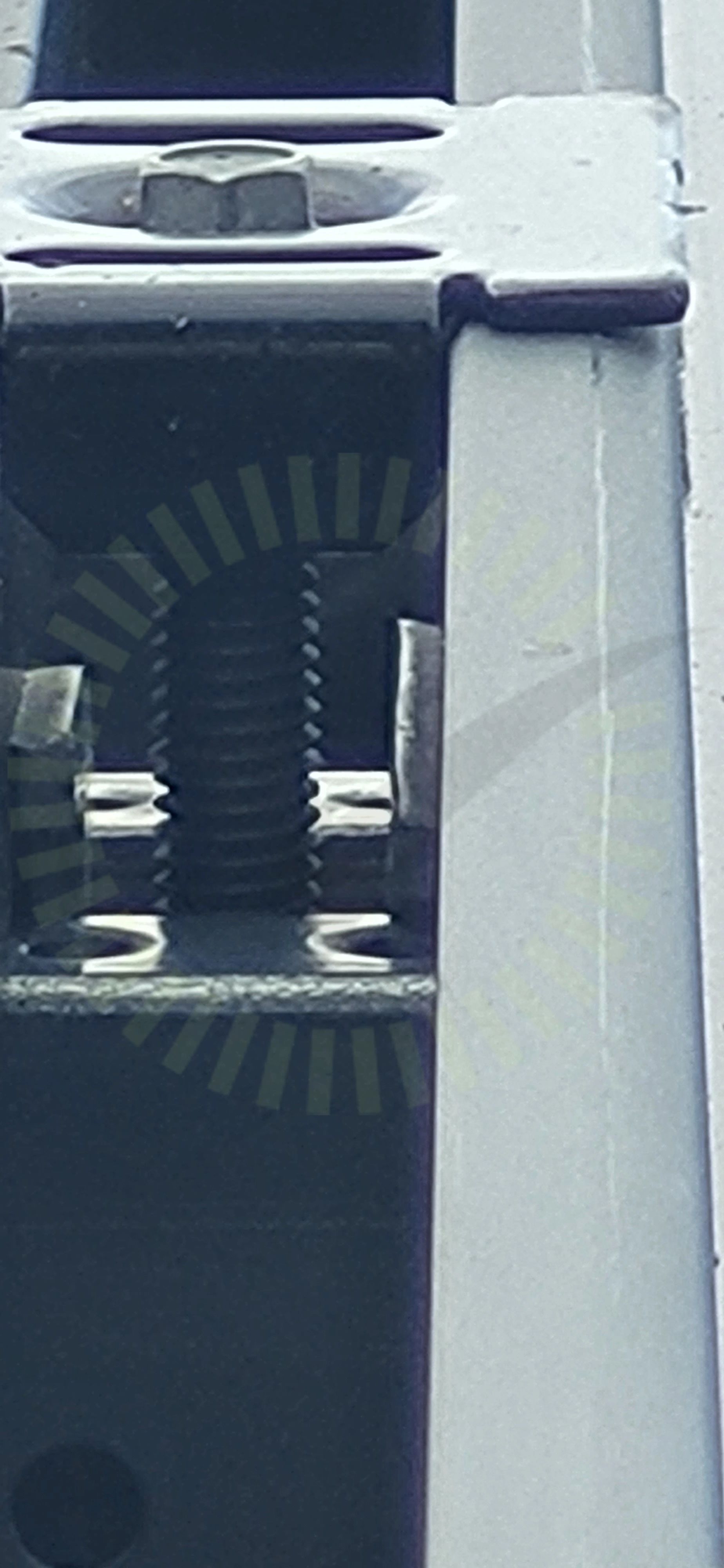

Klämmor rätt förläggning

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

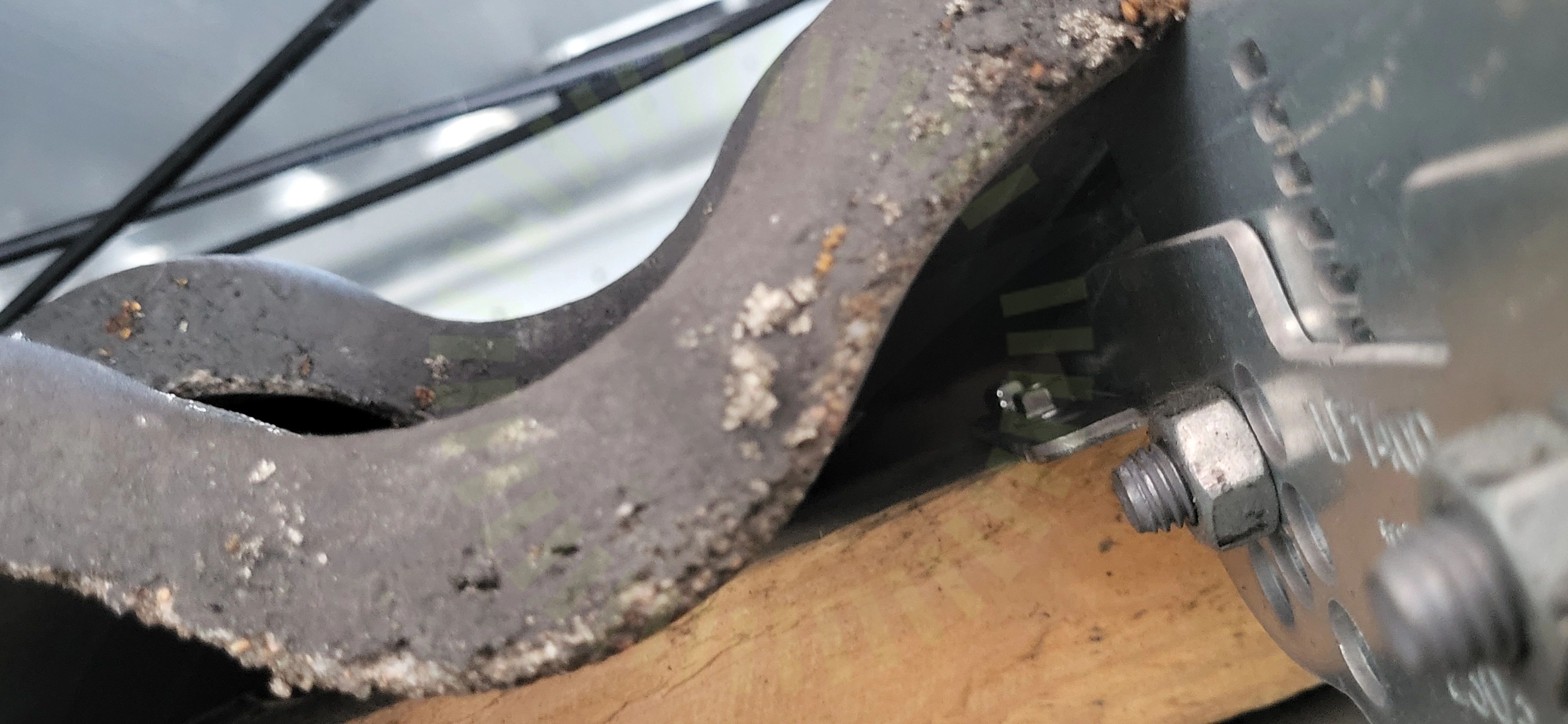

Läktinfästning

4.3 Läktinfästning

Inte godkänd

Skruvar är placerade på ena sidan av fästet inte på varsin sida som montagebeskrivningen säger.

MA5104. Sid 1 (1) | Version 4 - 221101

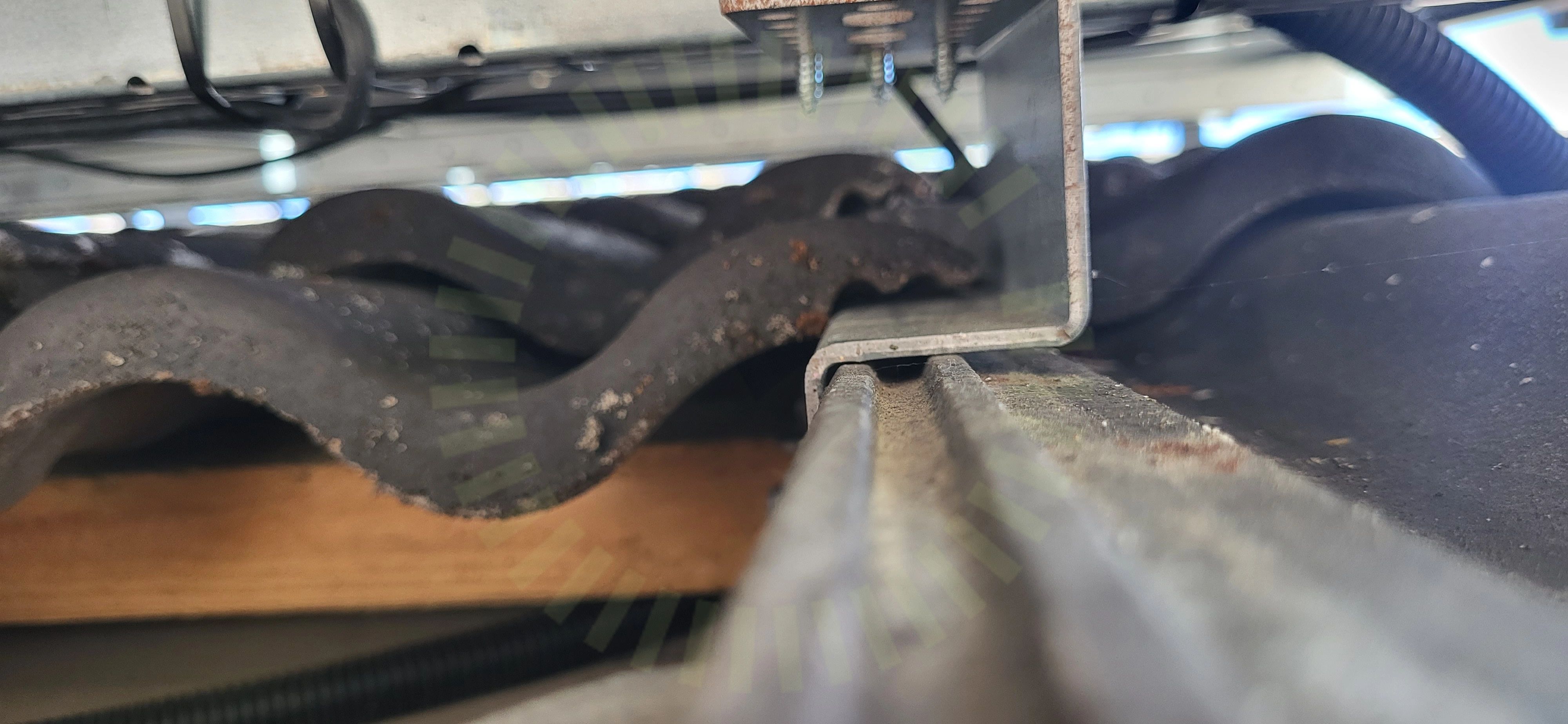

Underliggande takpanna

4.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

17/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Varselmärkning

Anmärkningar

1/5

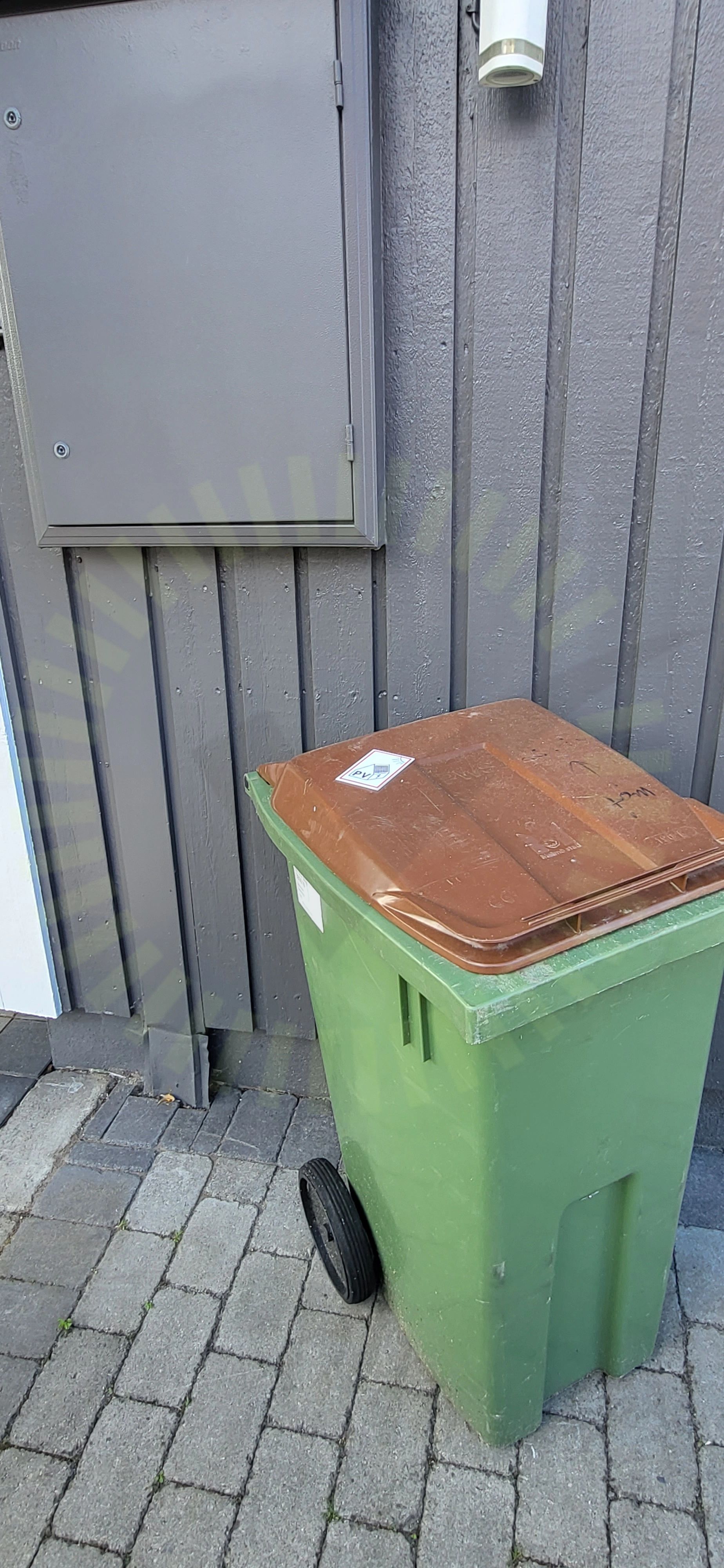

Tillförlitligt fäst

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

34/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
