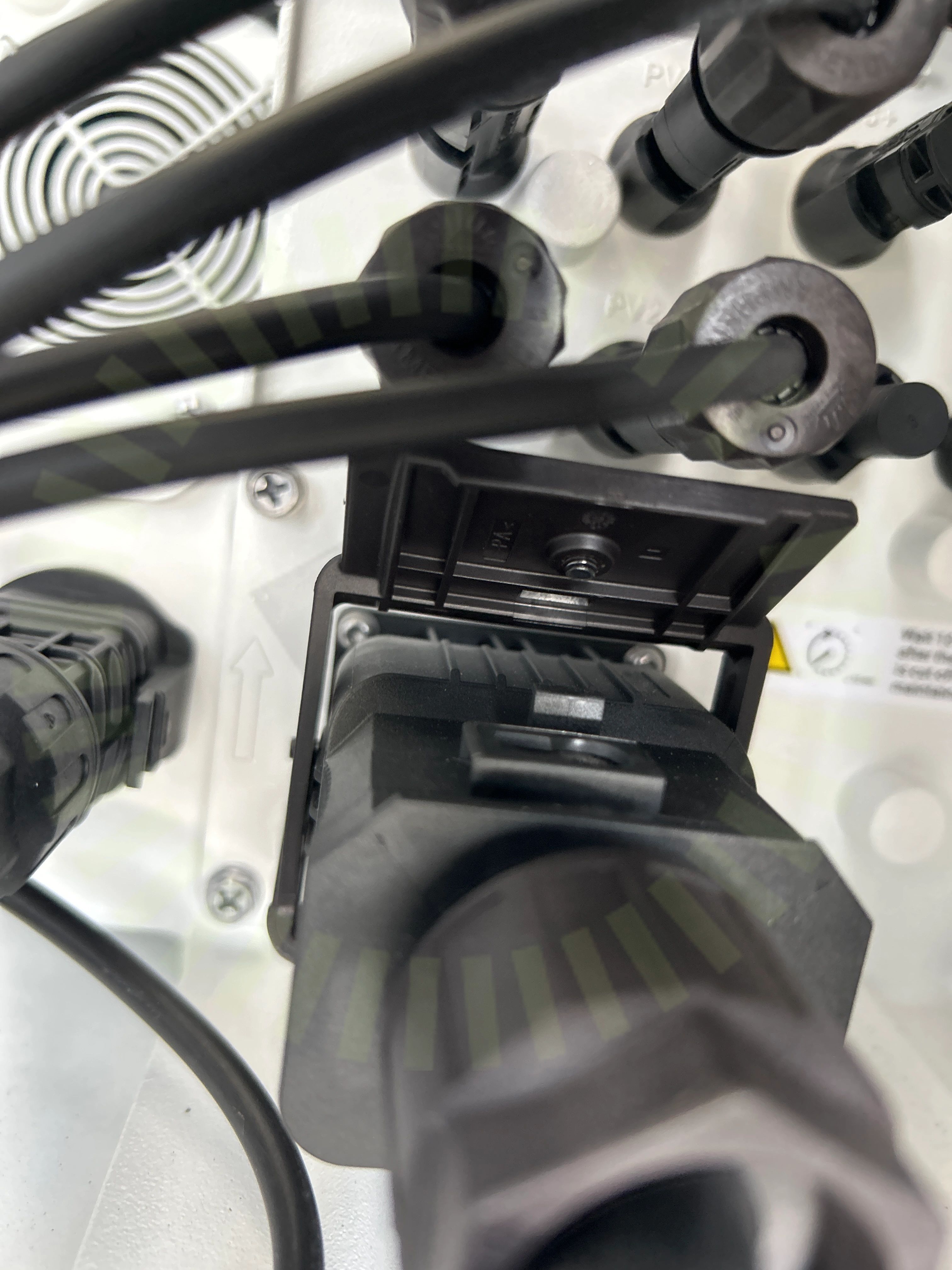

2.1 Förskruvning
Inte godkändFörskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 26
Besiktningsrapport
9.6
Installation genom
Takkraft
Datum
20 februari 2026
Ort
Vaxholm, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount: Falsad/Klickplåt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Anmärkningar
3/45
2.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

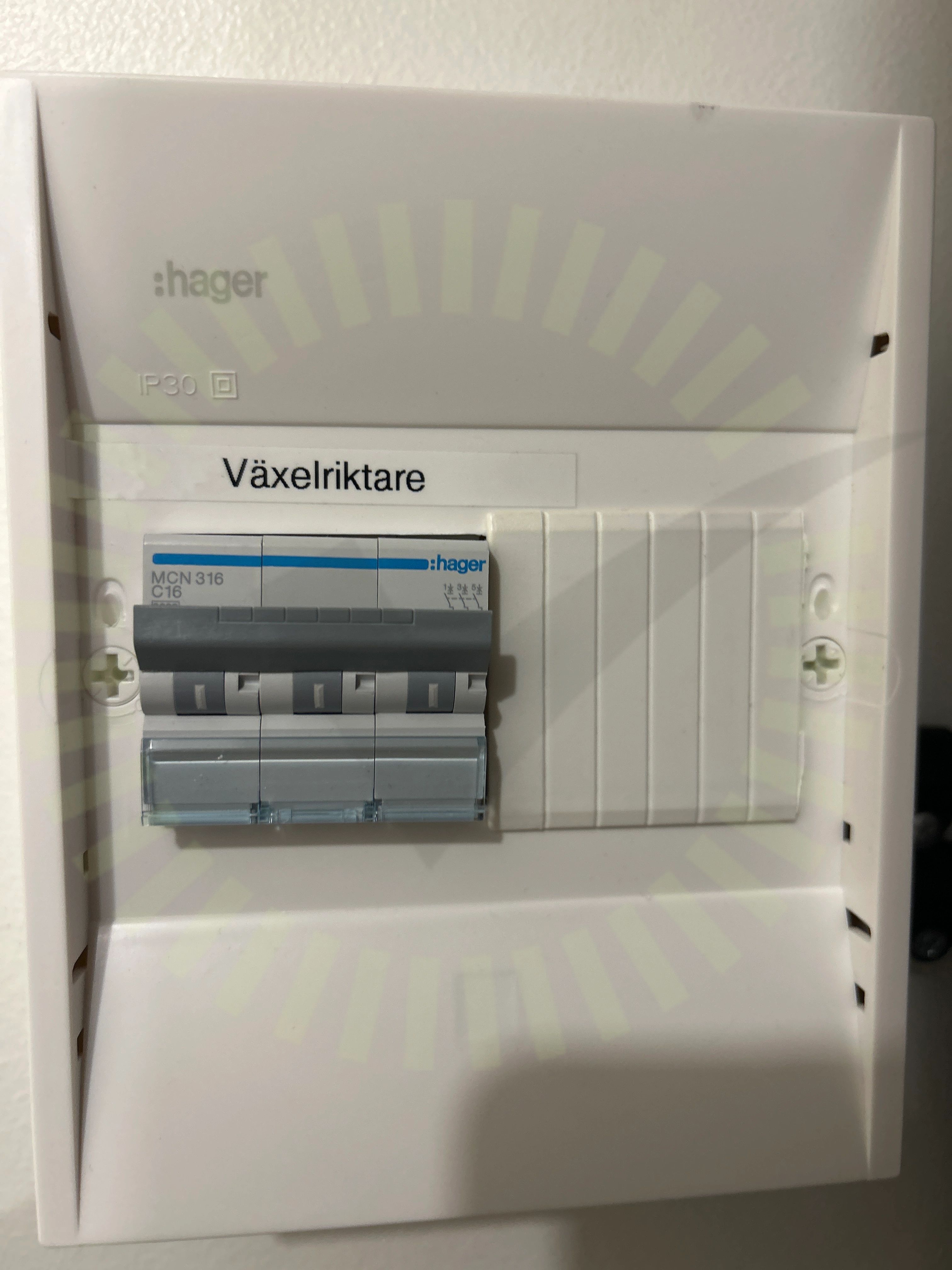

2.3 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
42/45AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Anmärkningar
1/1

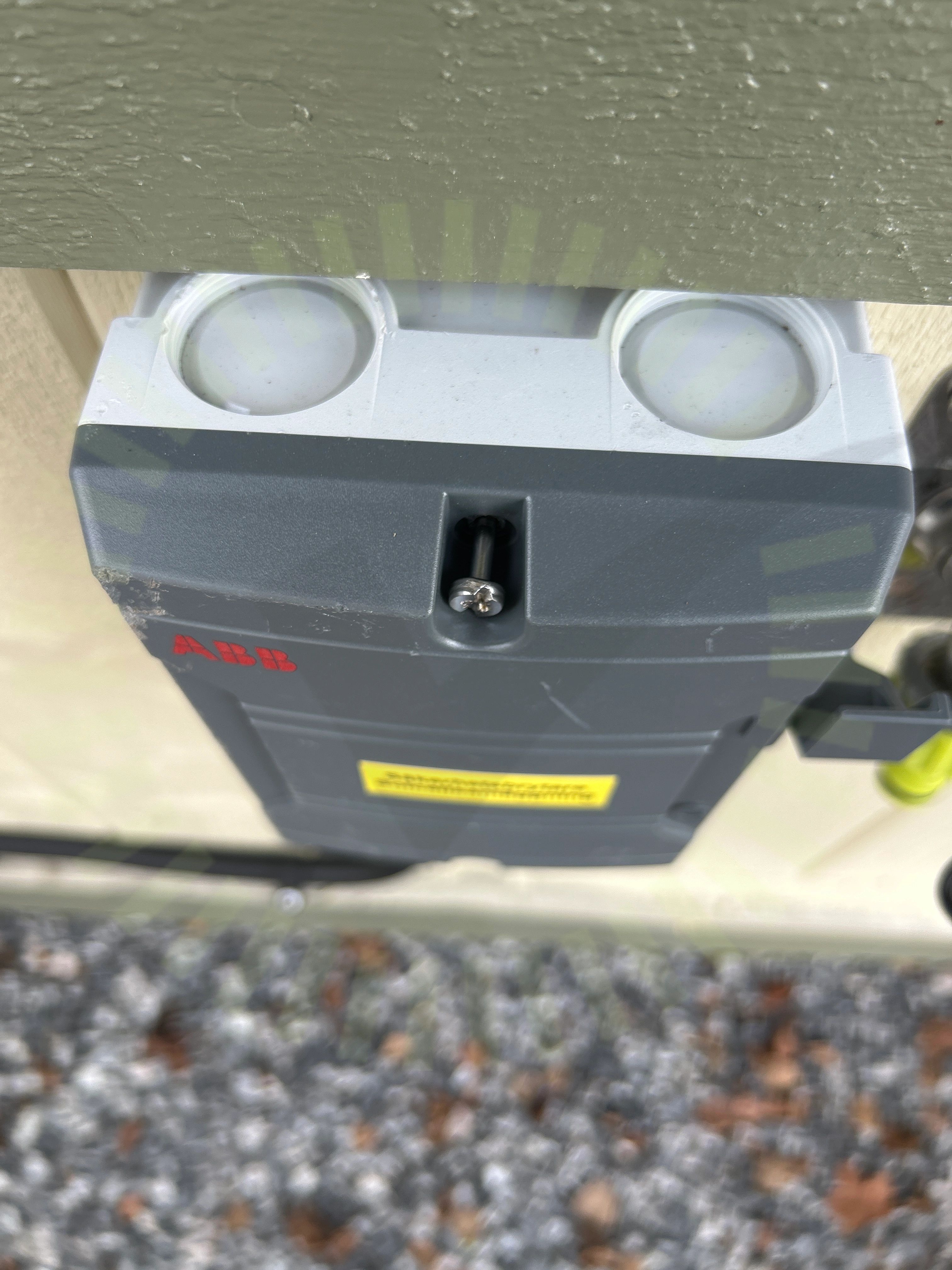

4.1 Lock
Inte godkändSkruvar till brytarens lock ej åtdragna.
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19
6.1 Föremål mot bakstycke
Inte godkändFlexslang trycker mot panelens undersida.
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 6
Godkända kontrollpunkter
17/19Avstånd till havAvstånd till ytaDräneringshålFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/19Förbindelse av kontakter
Tak 1: Nordmount: Falsad/Klickplåt
Anmärkningar
1/20

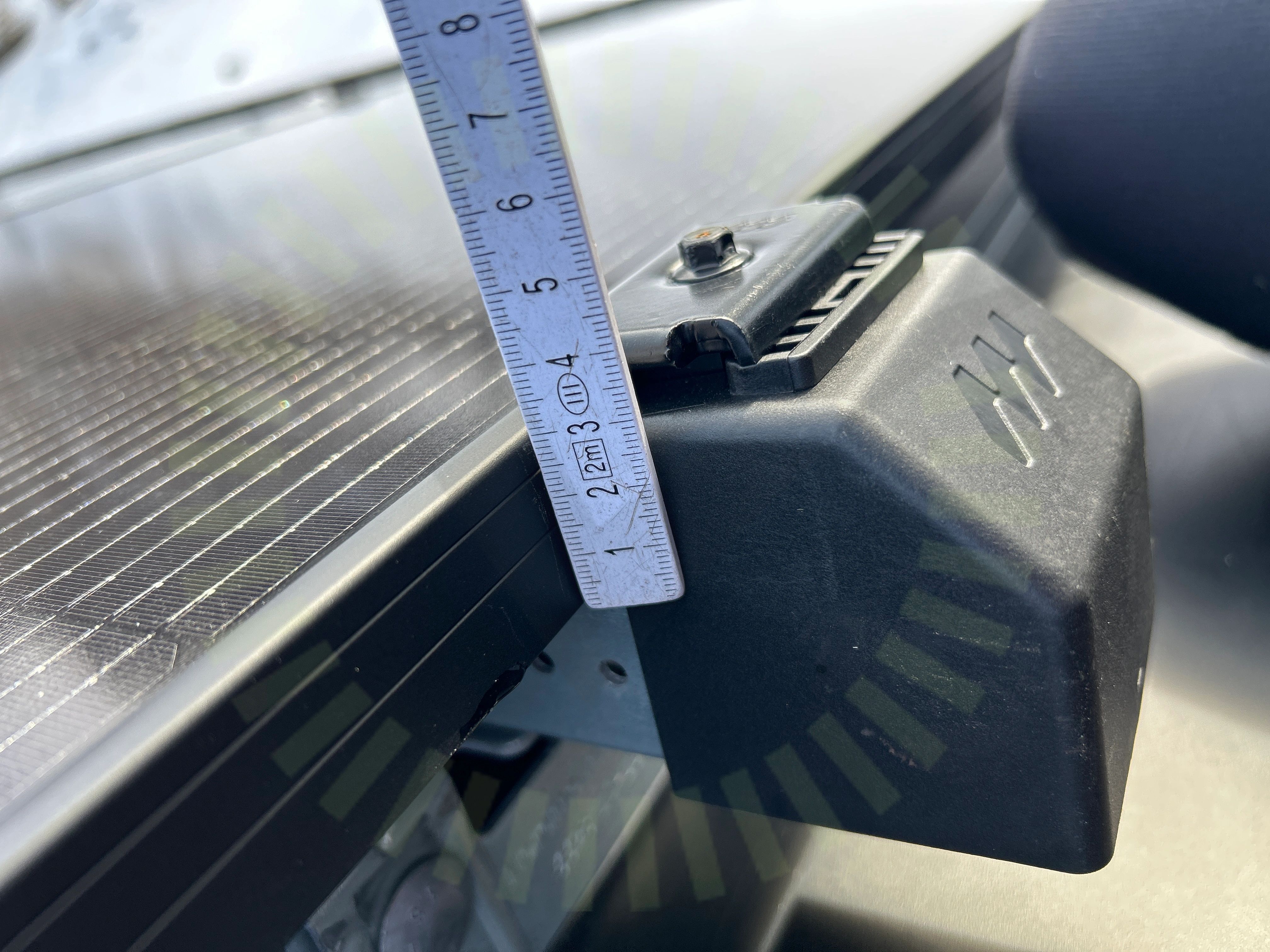

7.1 Ändklämmor
Inte godkändÄndkåpans plastflik ska brytas av vid installation med 30mm panelram.
Falsad/Klickplåt - monteringsanvisning, Sida 3-4
Godkända kontrollpunkter
19/20CC mått InfästningDC kabel förläggningFrämmande materialKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/1

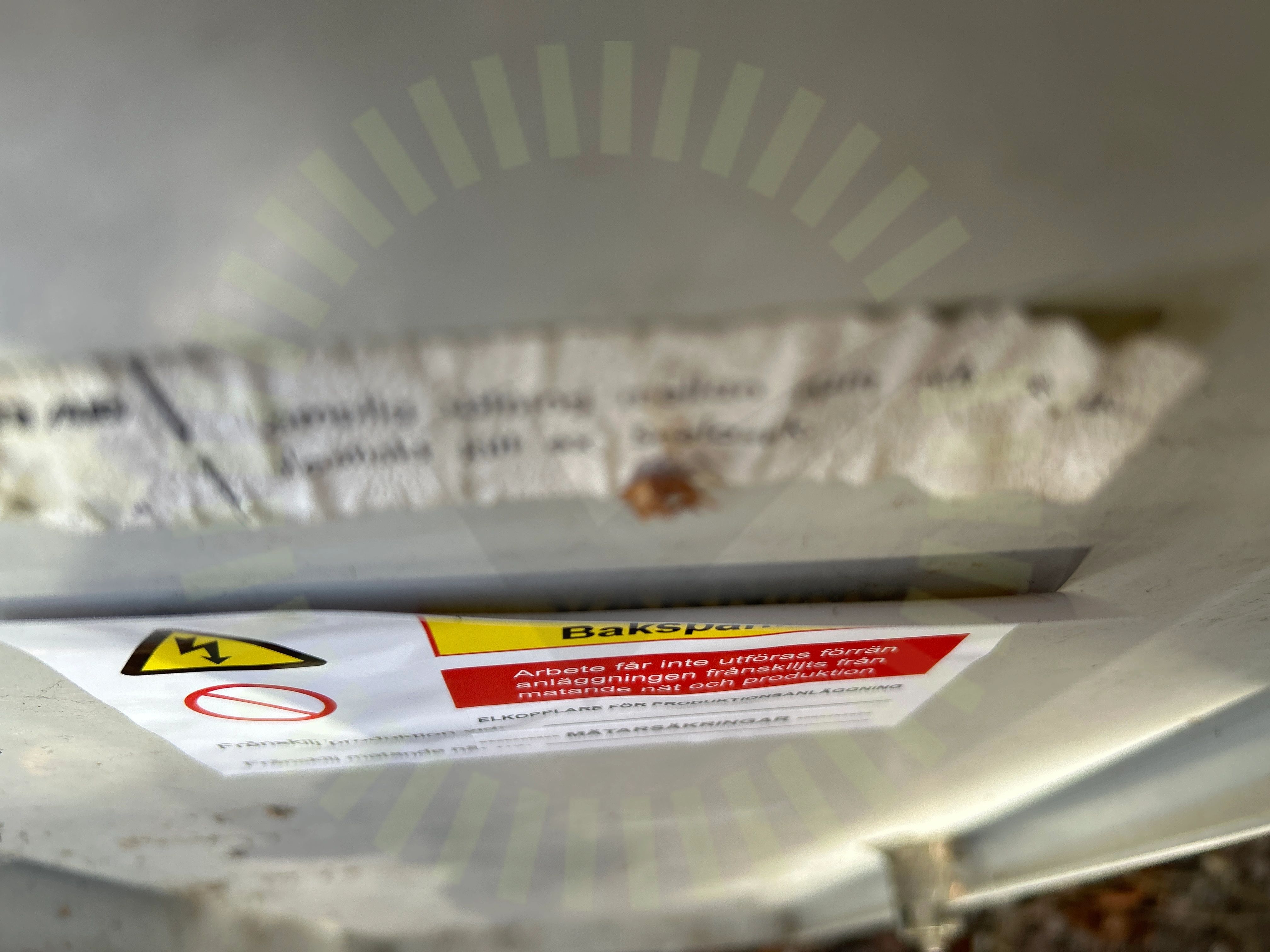

9.1 Märkning tillförlitligt fäst
Inte godkändMärkning ej tillförlitligt fäst. Gället båda varningsskyltarna i mätarskåpet.
SEK 457, Sida 42
