Besiktningsrapport
9.1
Installation genom
Nova Solar
Datum
15 november 2023
Ort
Onsala, Hallands län
Fastsäkring av produkt
Batterikåpor
Dubbel matning
+ 1
90% godkända
10% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
2/13
1.1 Batterikåpor
Inte godkänd
Kåpor till batteriet är inte fastsäkrade.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 98
1.2 Fastsäkring av produkt
Inte godkänd
Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73
Godkända kontrollpunkter
11/13
Avstånd till växelriktare
Batteri PE
DC anslutning
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/33

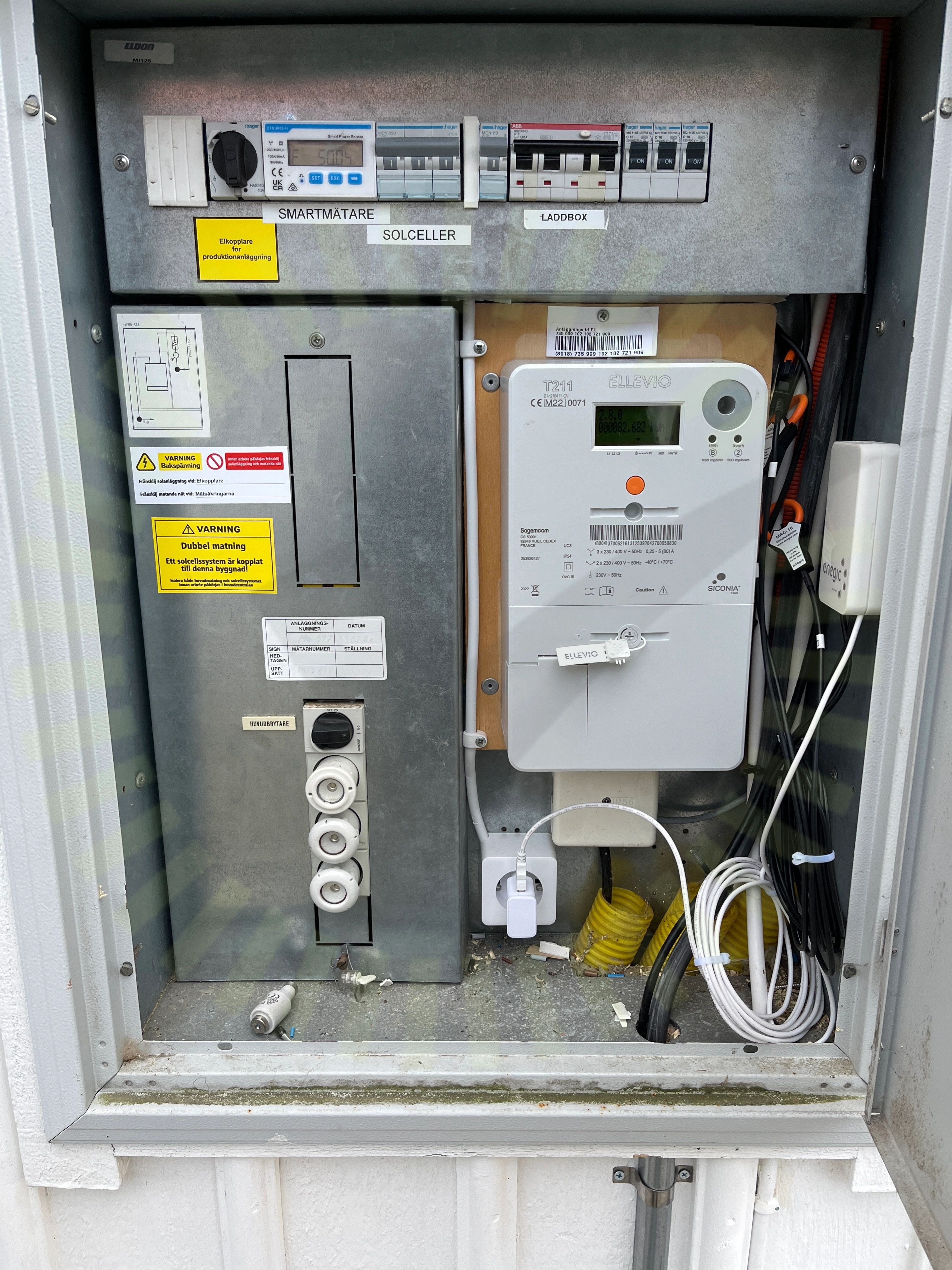

3.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

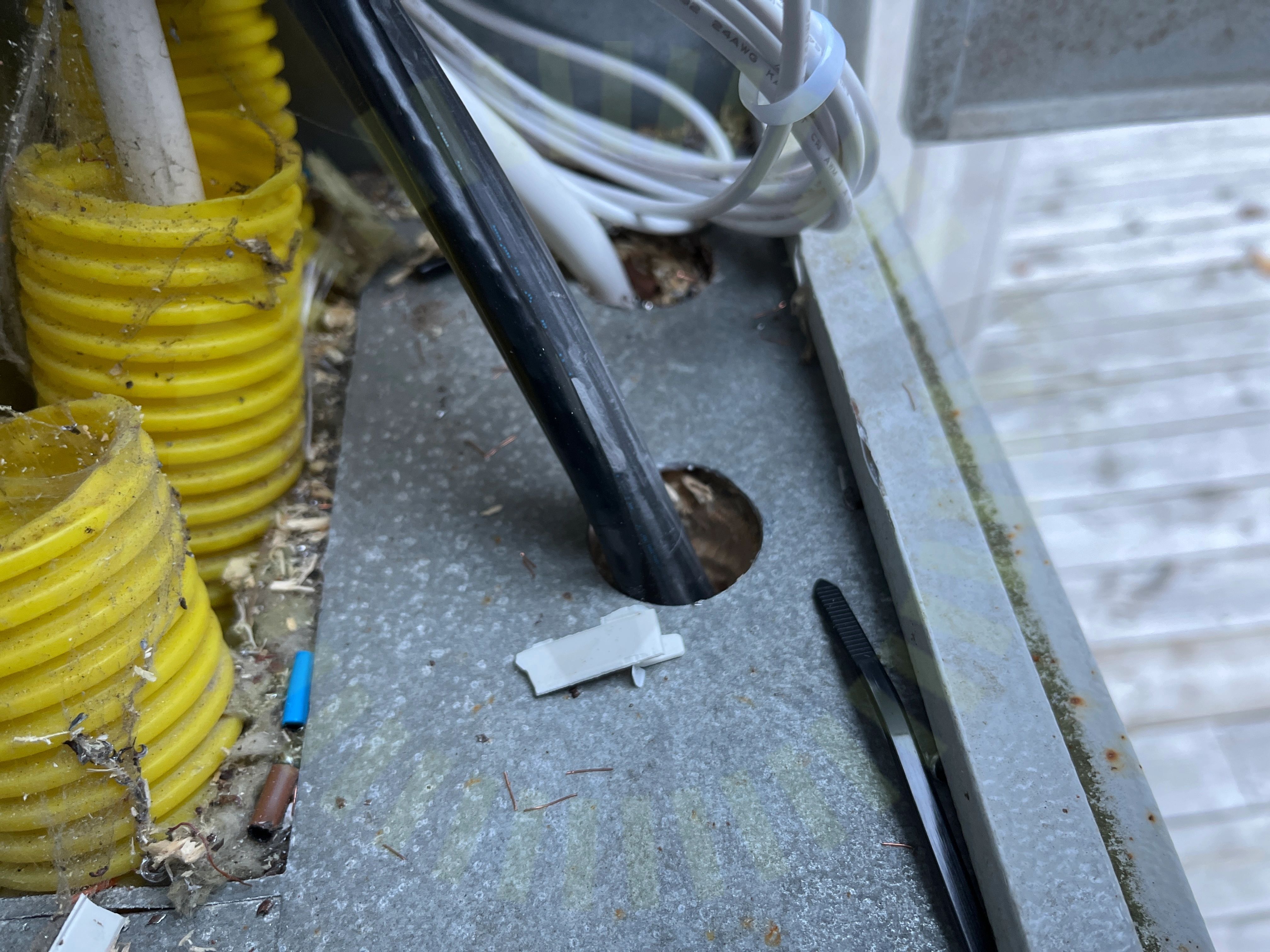

3.2 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.

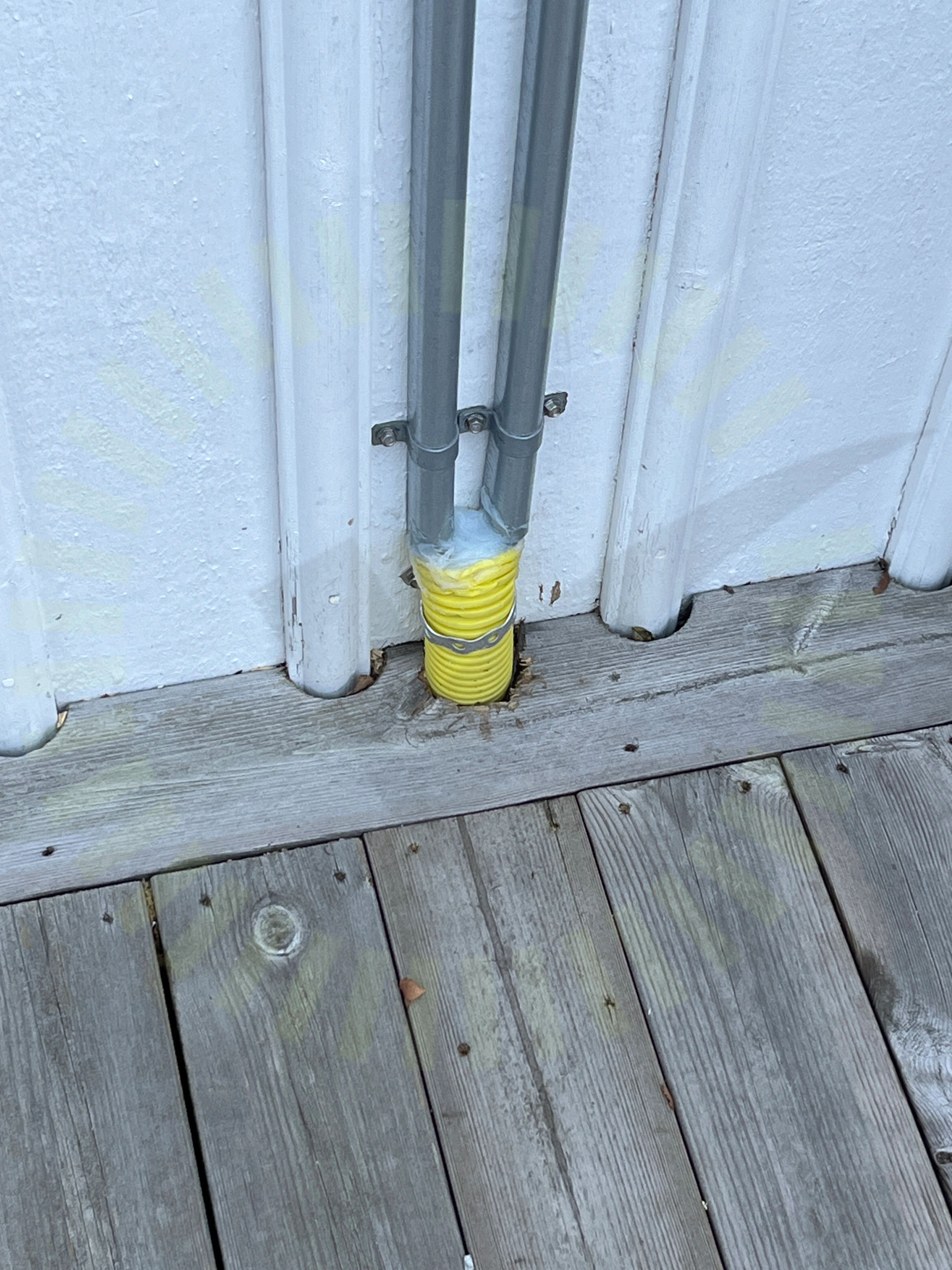

3.3 Väderbeständigt material
Inte godkänd
Använt material ej väderbeständigt.
Godkända kontrollpunkter
29/33
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Säkringsdimension
Tillgänglighet
Ventilation
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/33
Strängdesign
