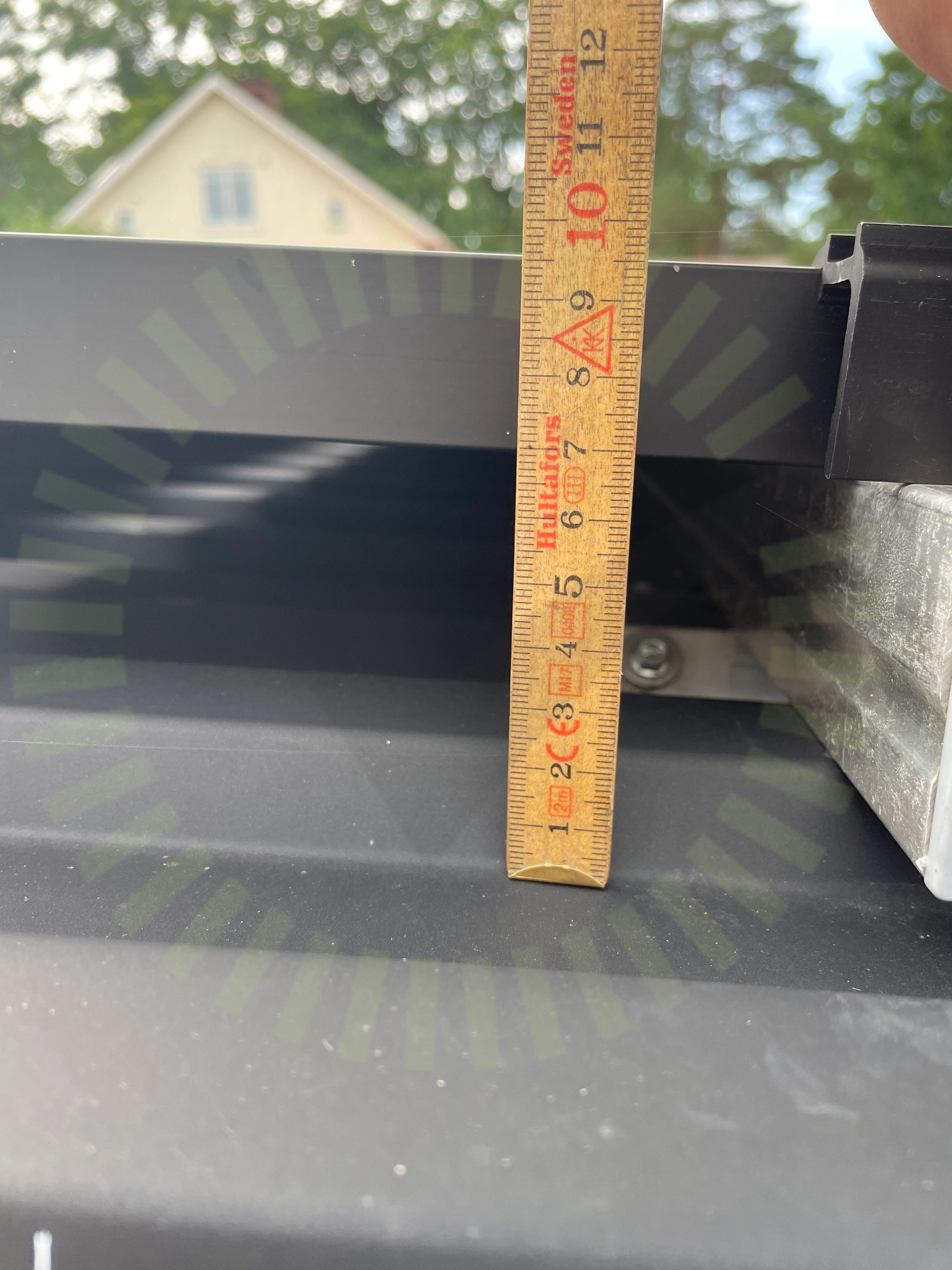

2.1 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Besiktningsrapport
6.9
Installation genom
Solsystem Sverige AB
Datum
15 augusti 2023
Ort
Alvesta, Kronobergs län
74% godkända26% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemSchletter: Rapid Roof Hooks
MontagesystemSchletter: SingleFix-V
VäxelriktareSAJ: R5 3-20K-T2
TillbehörSäkerhetsbrytare DC
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Garage, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
4/16
2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Fäst på panelens kortsida. Underlag för använd klämzon saknas.
Tillverkarens anvisningar

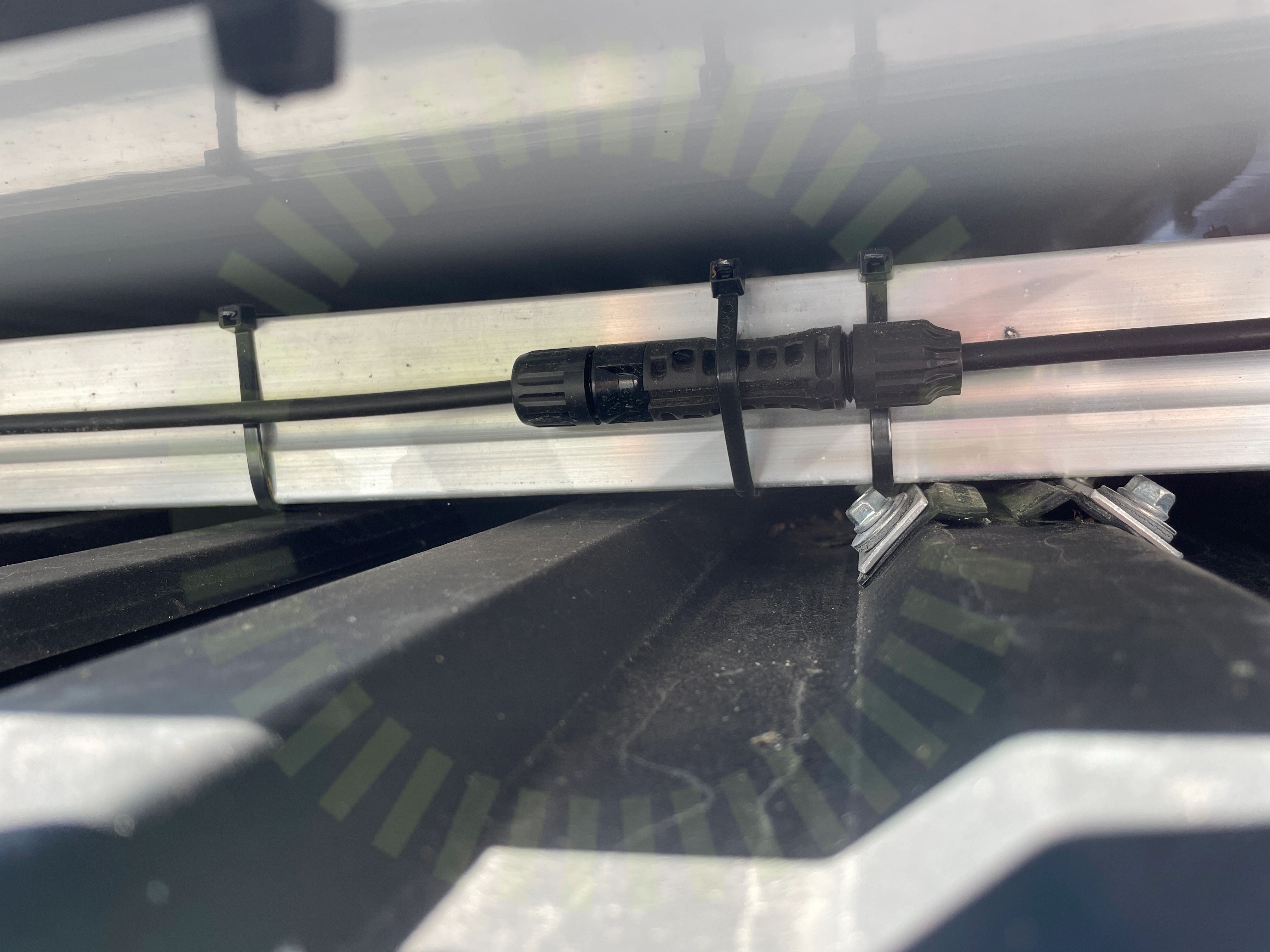

2.3 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.

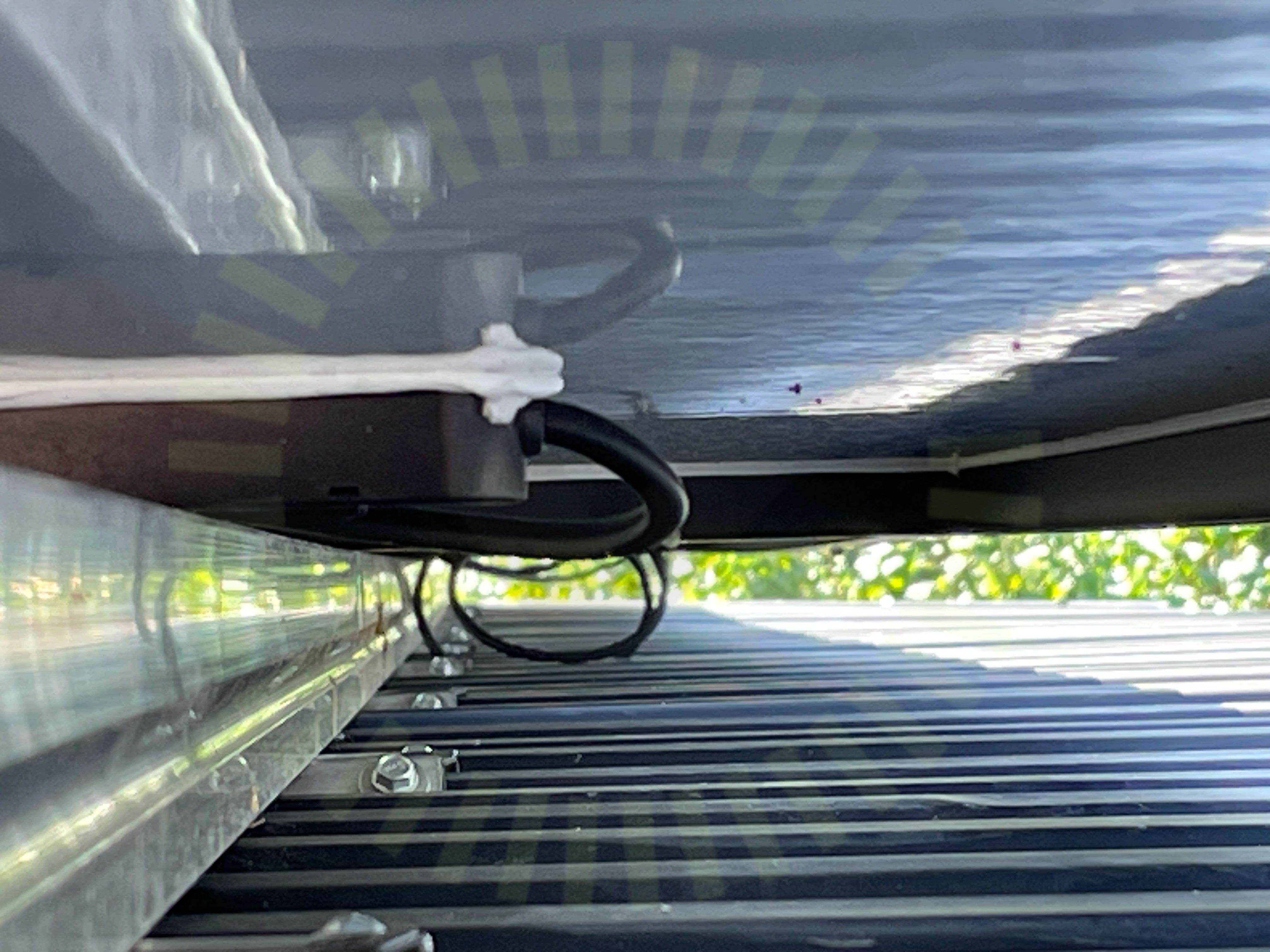

2.4 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress.
Godkända kontrollpunkter
12/16Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Garage, Schletter: SingleFix-V
Anmärkningar
5/18

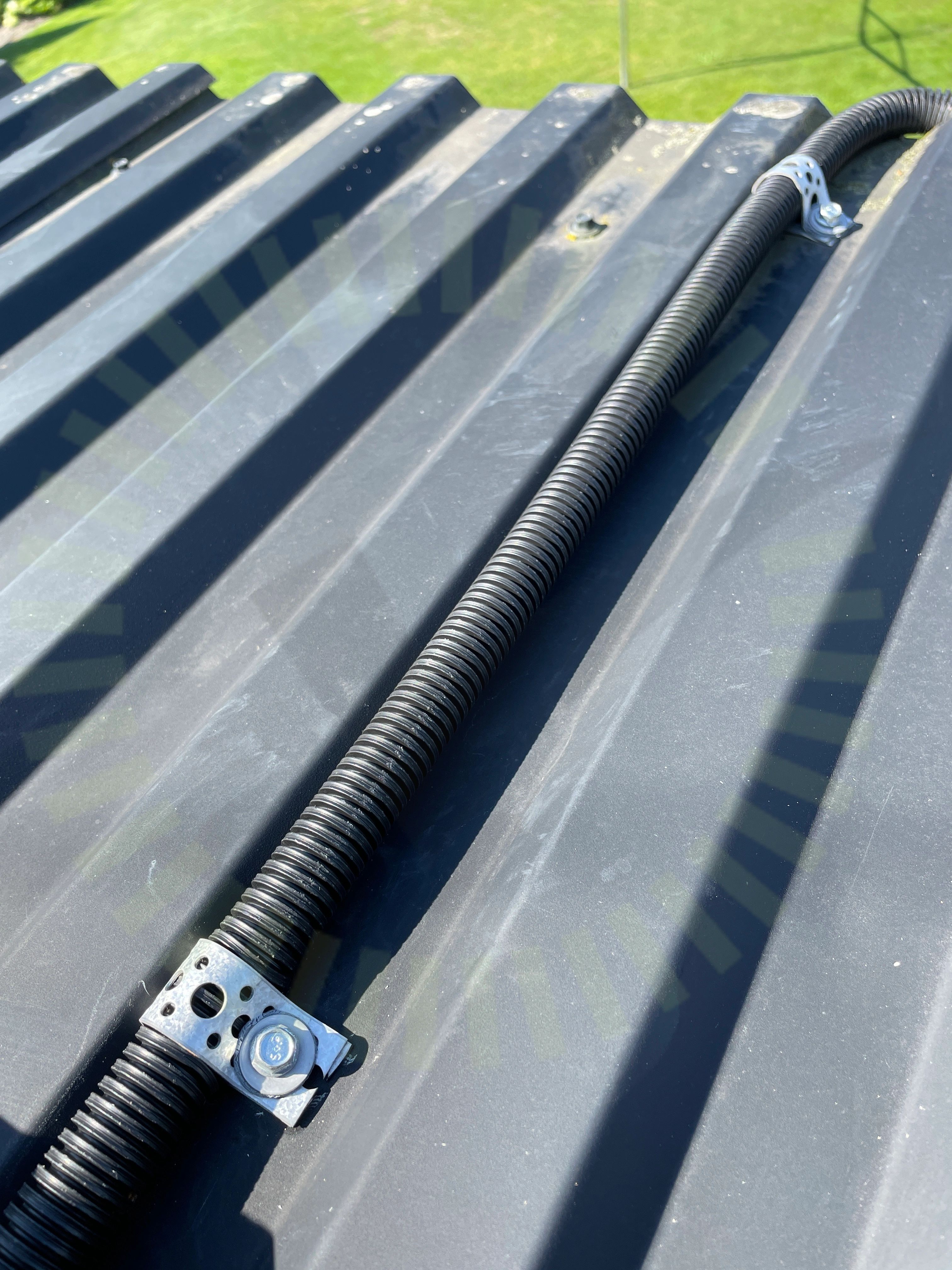

3.1 Kabeldragning mellan takytor
Inte godkändFastsättning i plåtens lågdel. Tätning mellan patentband och plåt saknas

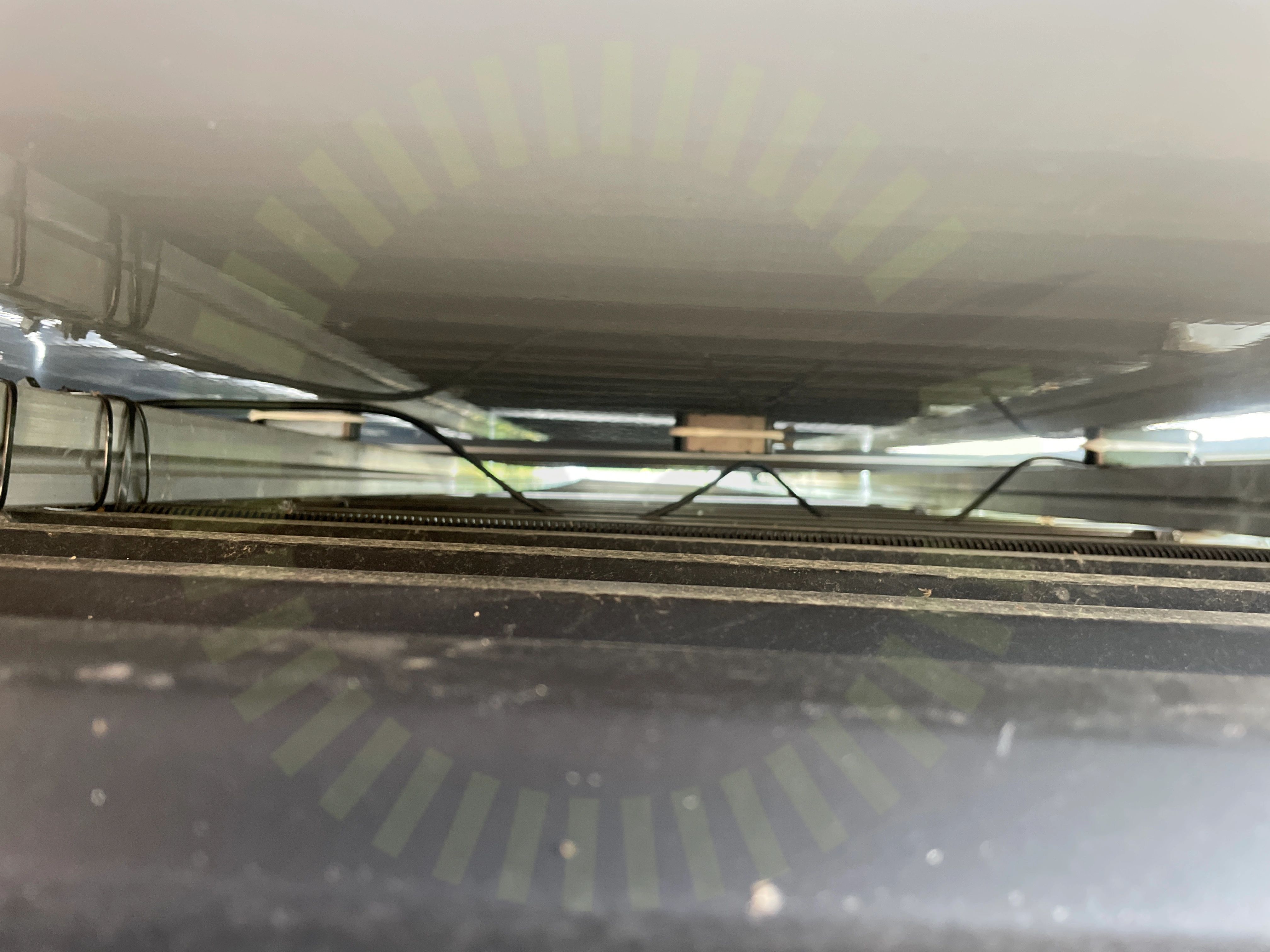

3.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.

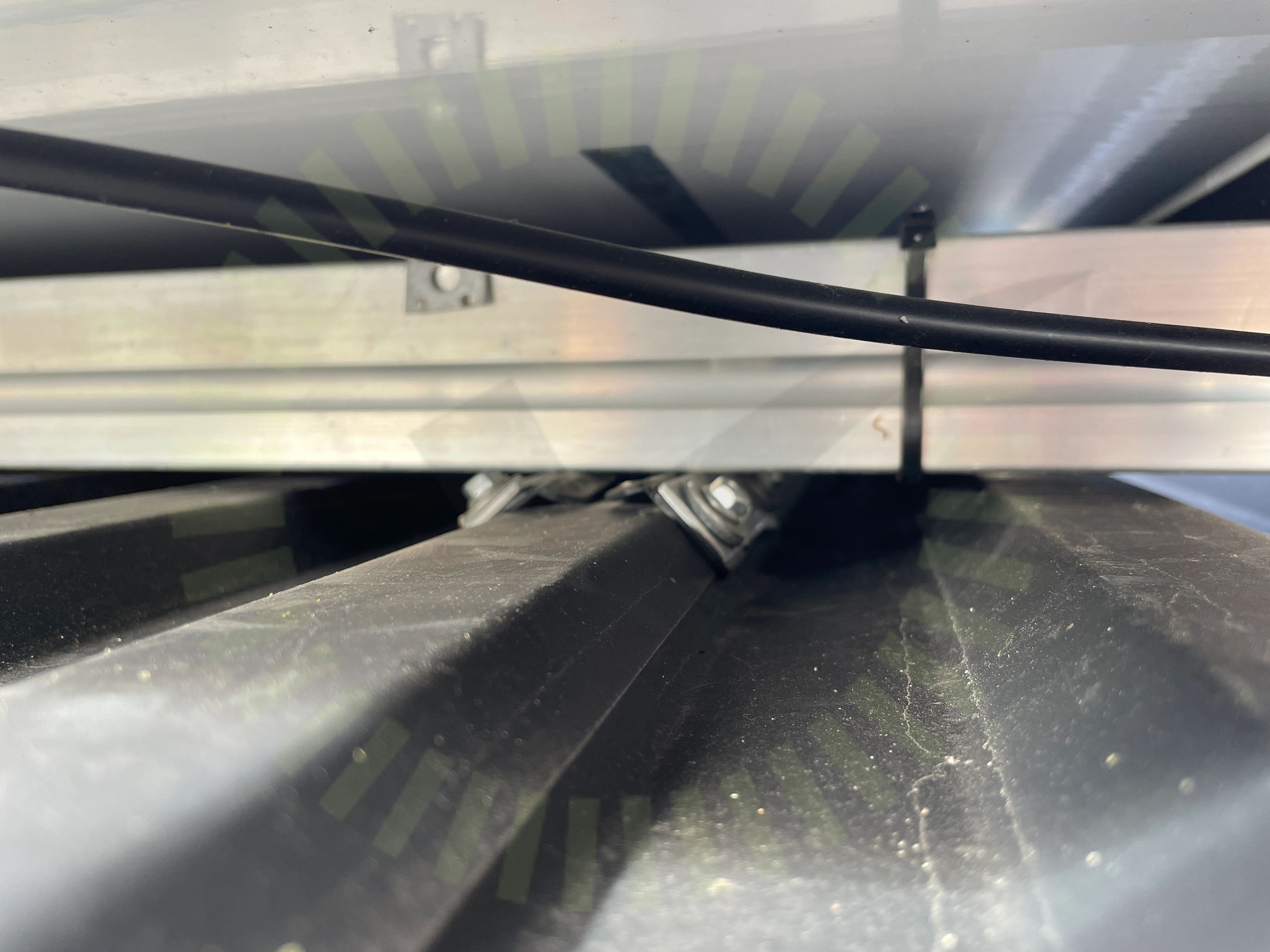

3.3 Placering infästning
Inte godkändFästet får ej sitta över där takplåtarna överlappar varandra.
Tillverkarens anvisningar

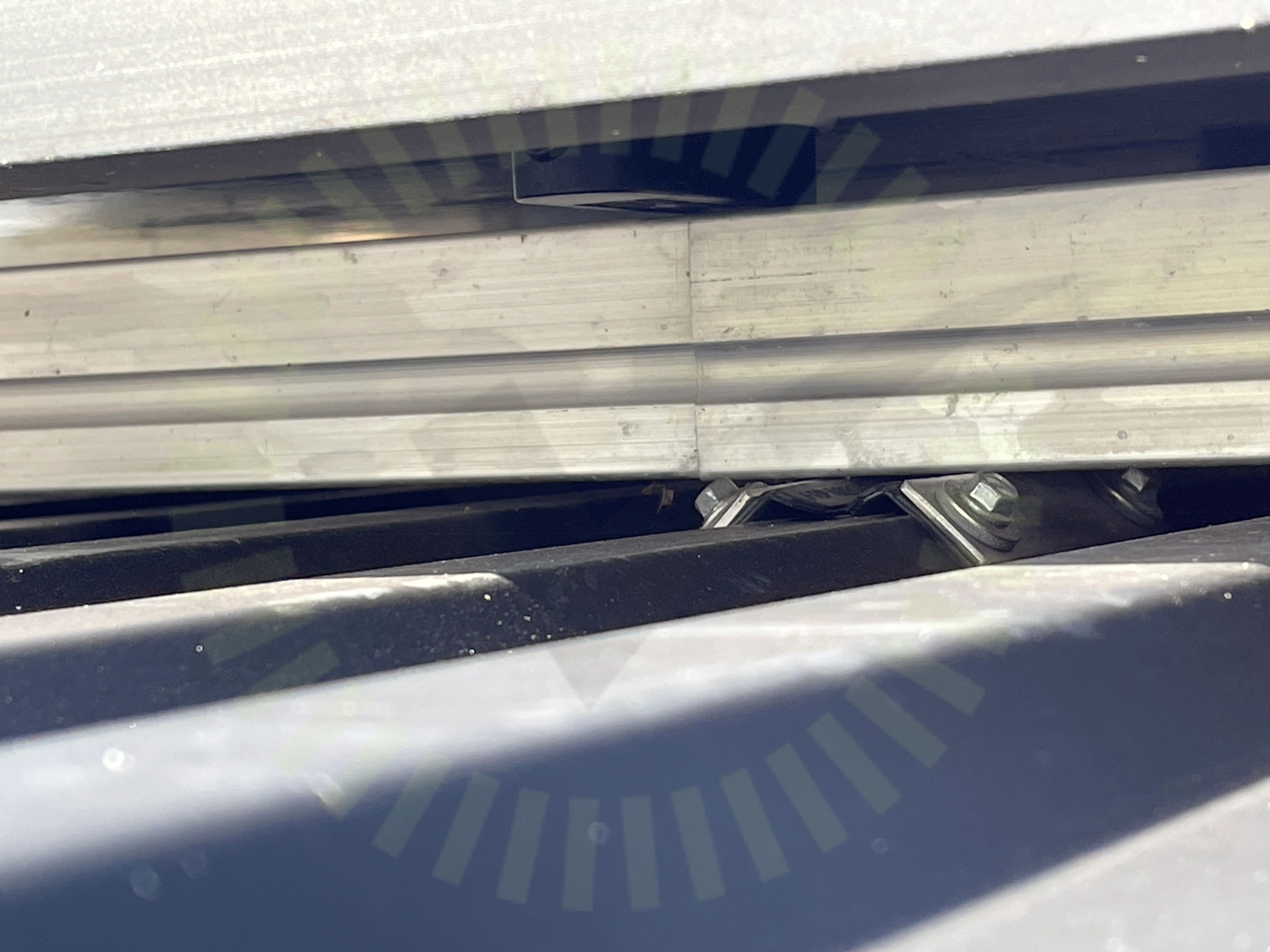

3.4 Skarv skenor
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerat. Saknar skruv.
Tillverkarens anvisningar
3.5 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Felaktig plats
Tillverkarens montageanvisningar
Godkända kontrollpunkter
13/18CC måttDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning full kontaktInfästning skenaMittklämmorPlaceringSkadorSlutfästeTakplåt tjocklekVäderbeständigt materialÖverhäng skena
Hus, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
3/16

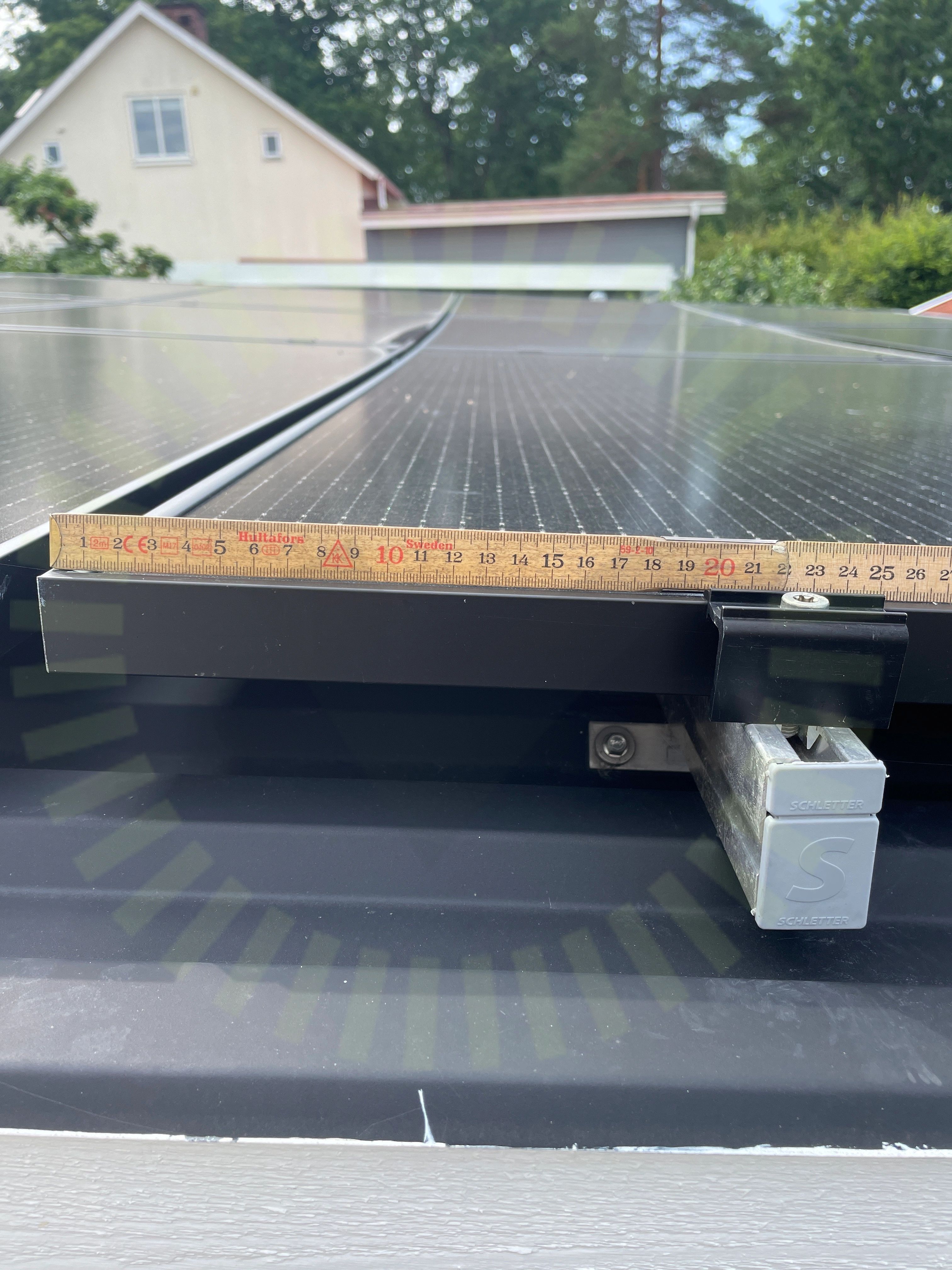

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
Tillverkarens anvisningar

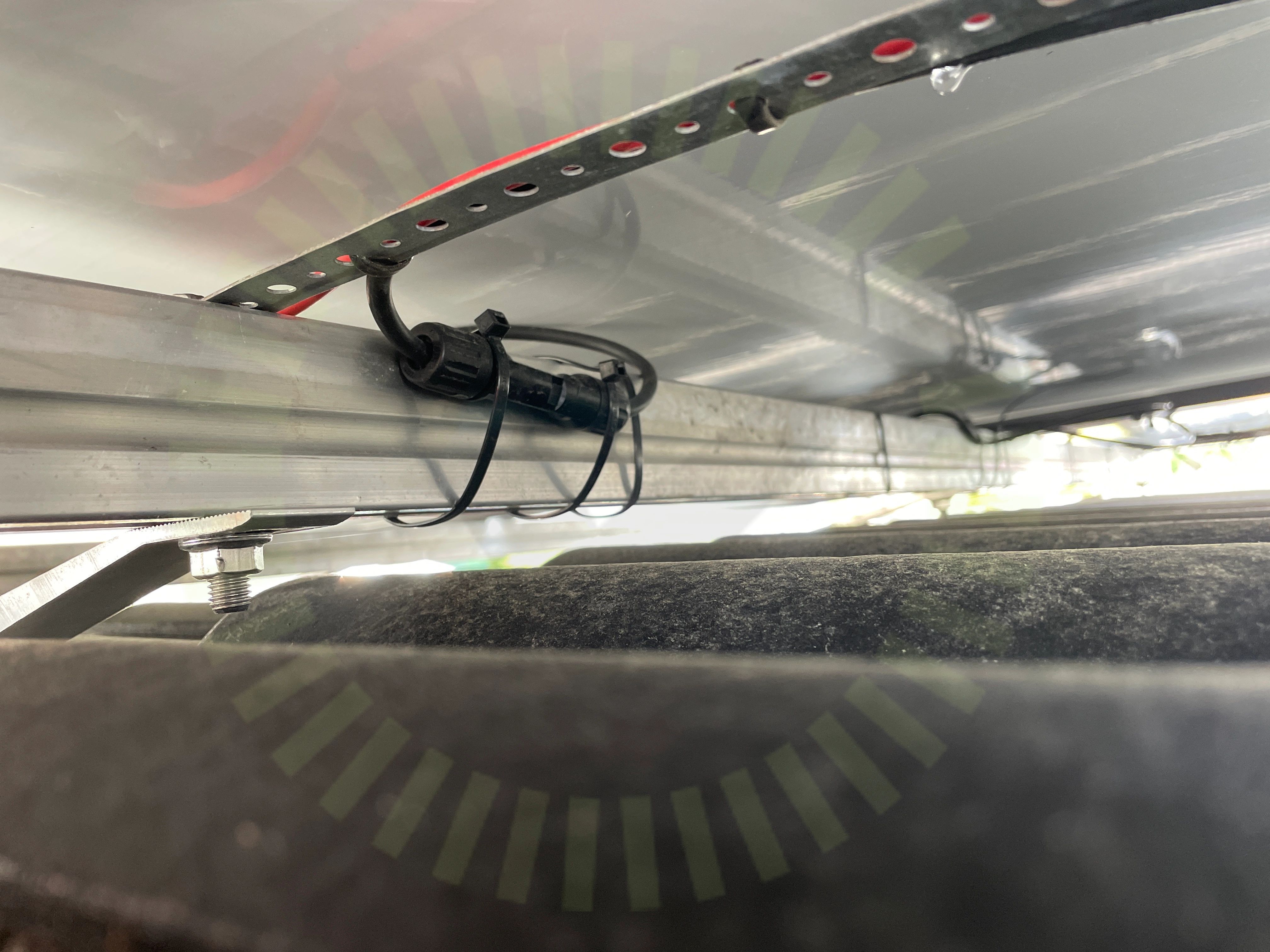

4.2 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
4.3 Skugga
RekommendationSkuggning av paneler sker redan under förmiddagen under sommarmånaderna, ej lämplig placering.
Godkända kontrollpunkter
13/16Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSpänningar i ramStress på kontakterSträngförläggning
Hus, Schletter: Rapid Roof Hooks
Anmärkningar
11/23

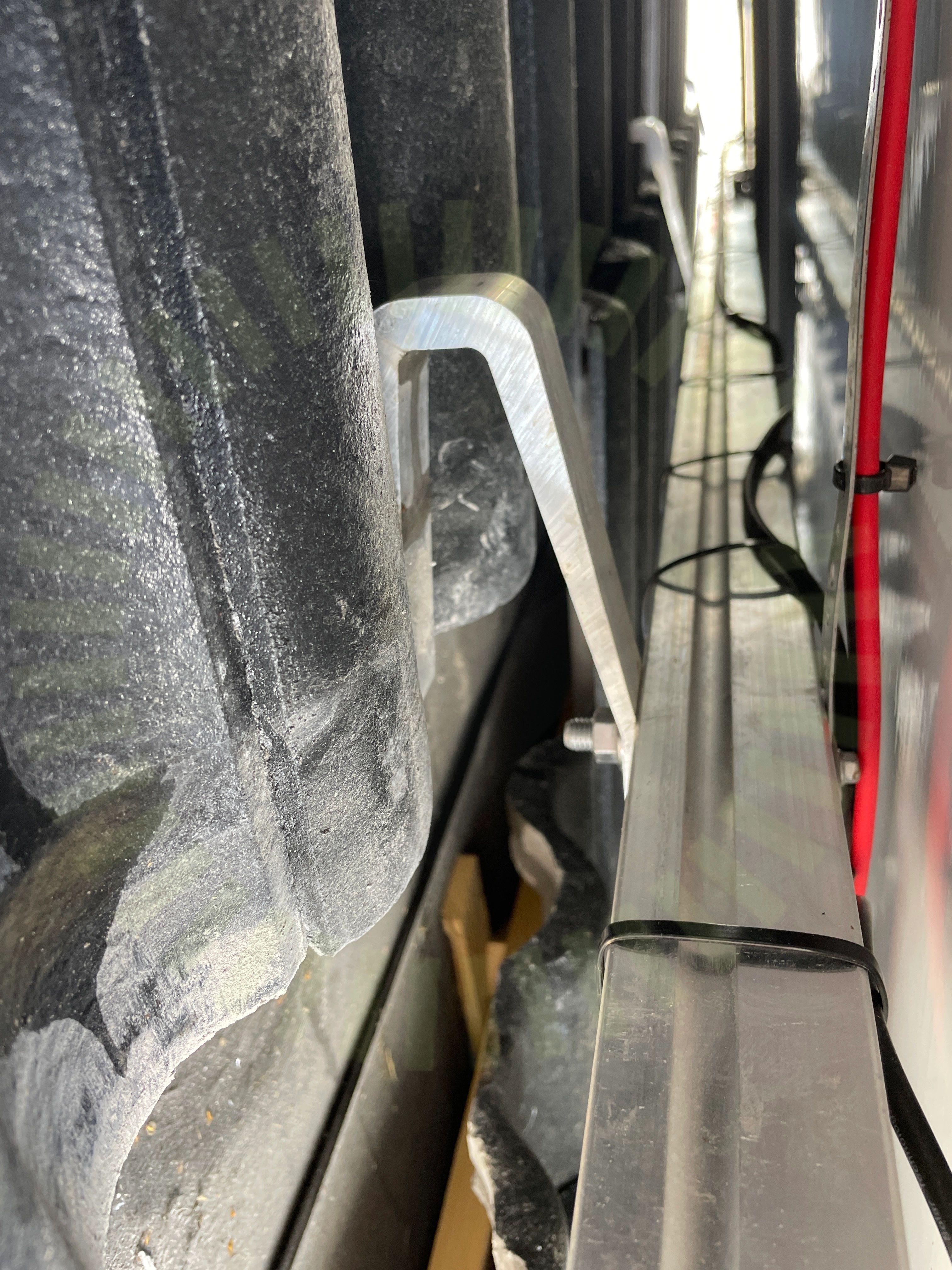

5.1 Främmande material
Inte godkändEnligt Lastberäkning ska kroken vara Roof hook Rapid2+Pro Max. Annan krok är monterad
5.2 Föremål mellan skena och panelram
Inte godkändDistanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.
5.3 Höjdjustering
Inte godkändAvvikande krok använd som saknar höjdjustering
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

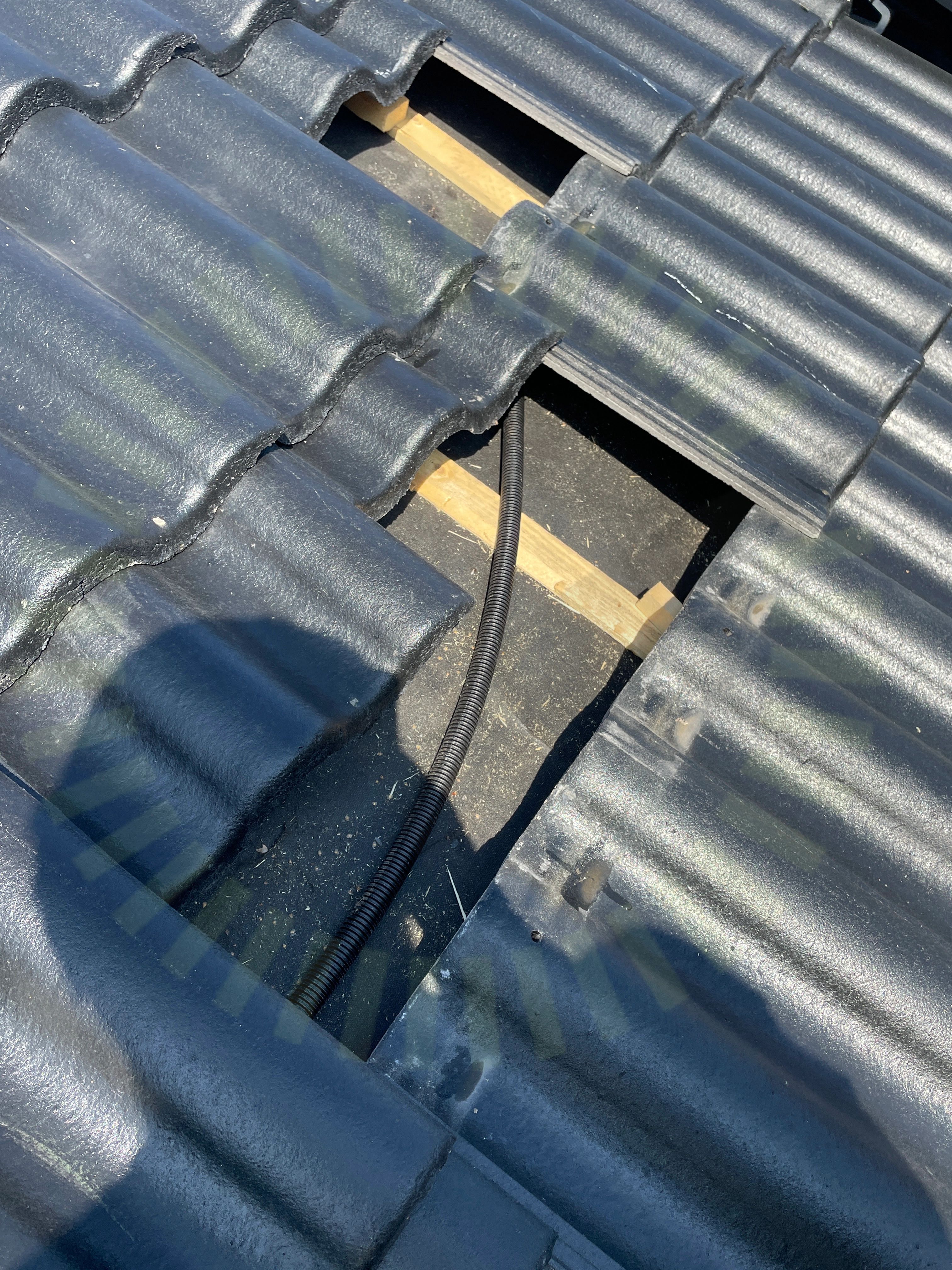

5.4 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad.

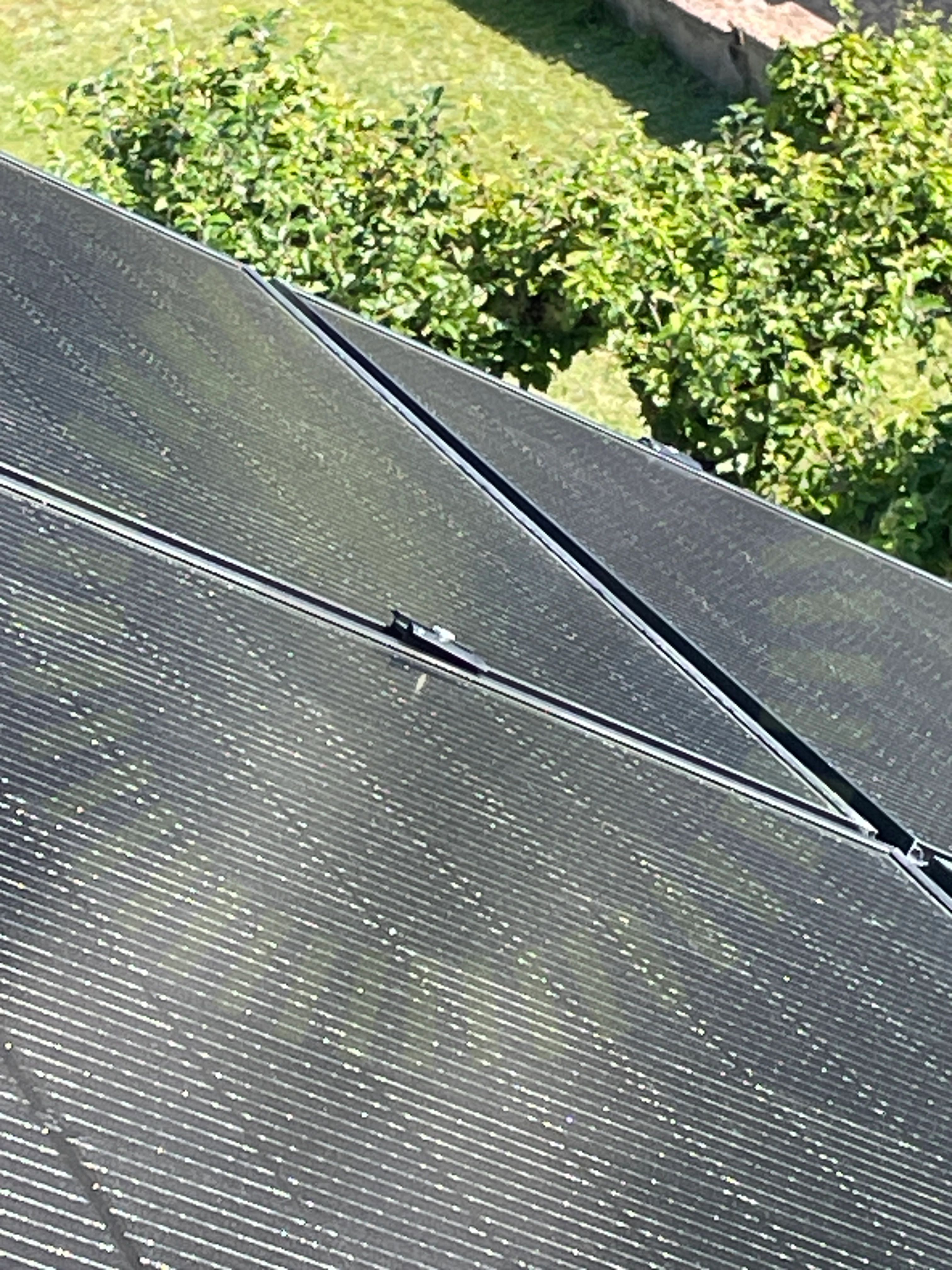

5.5 Mittklämmor
Inte godkändMittfästen som sitter löst påträffas
5.6 Råspontsinfästning
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

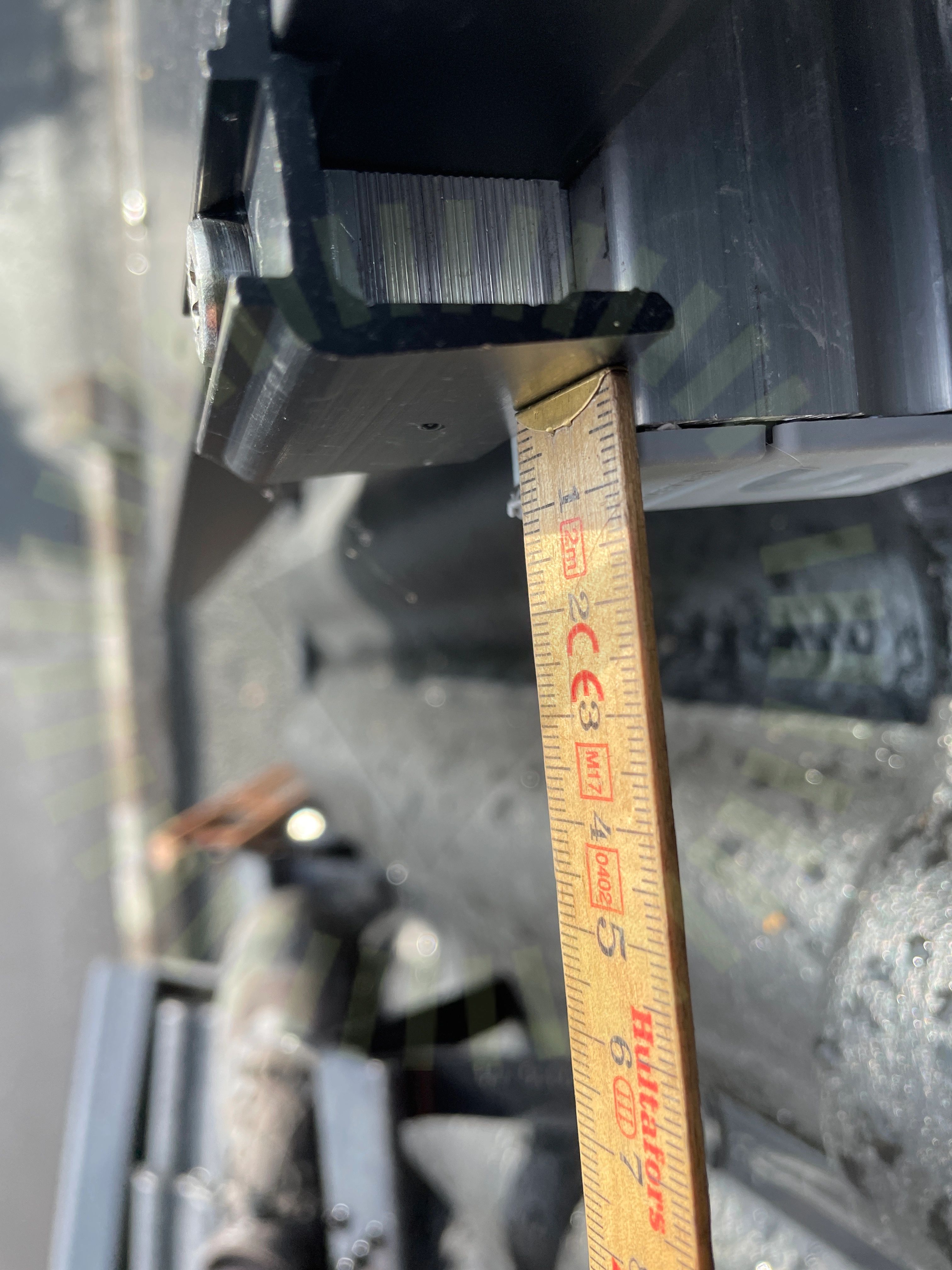

5.7 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt långt förbi klämman enligt tillverkarens anvisningar
RAPIDPRO MODULE C LAMP | V1 | INSTALLATION GUIDE | 202102, Sida 4

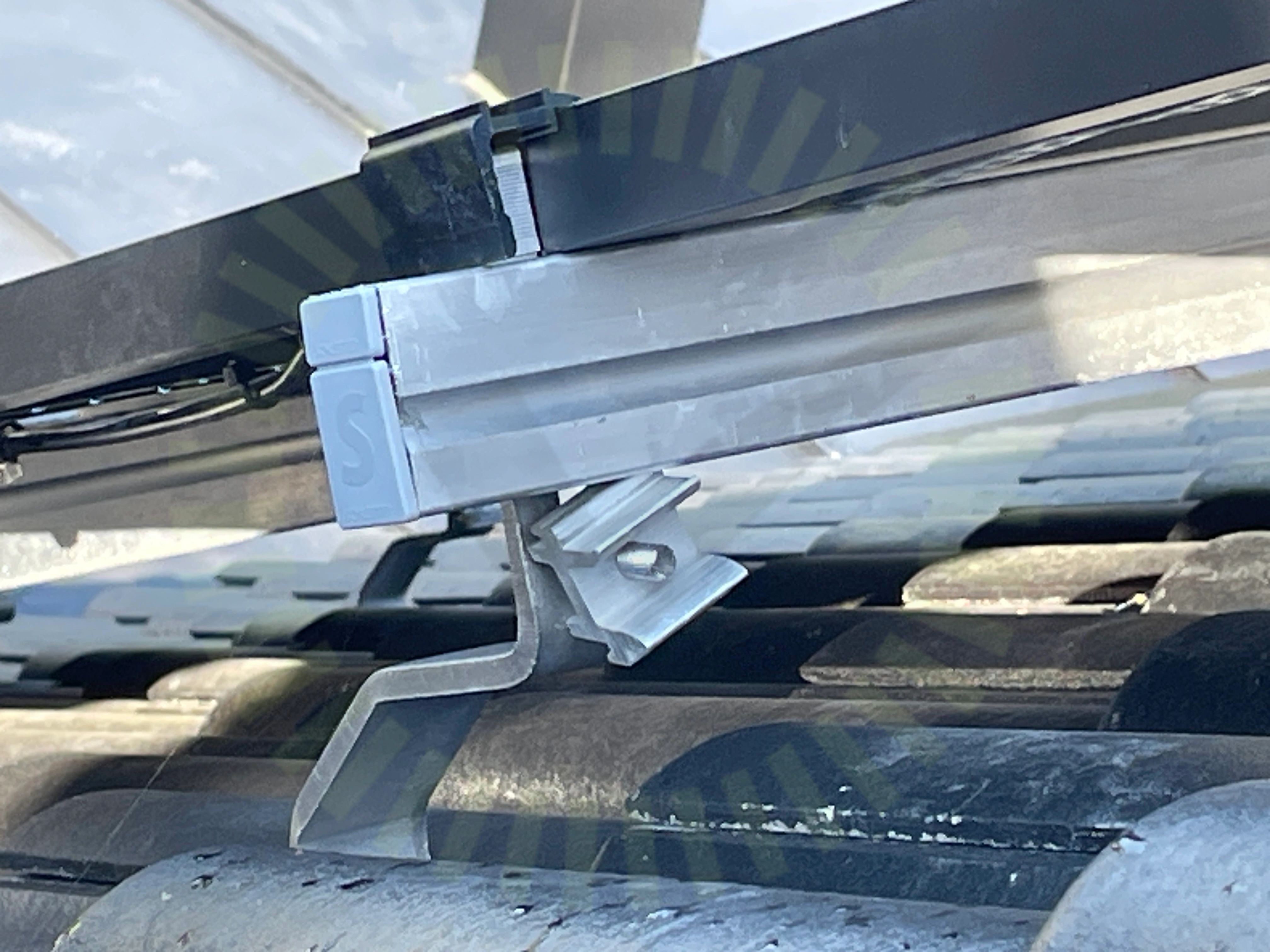

5.8 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

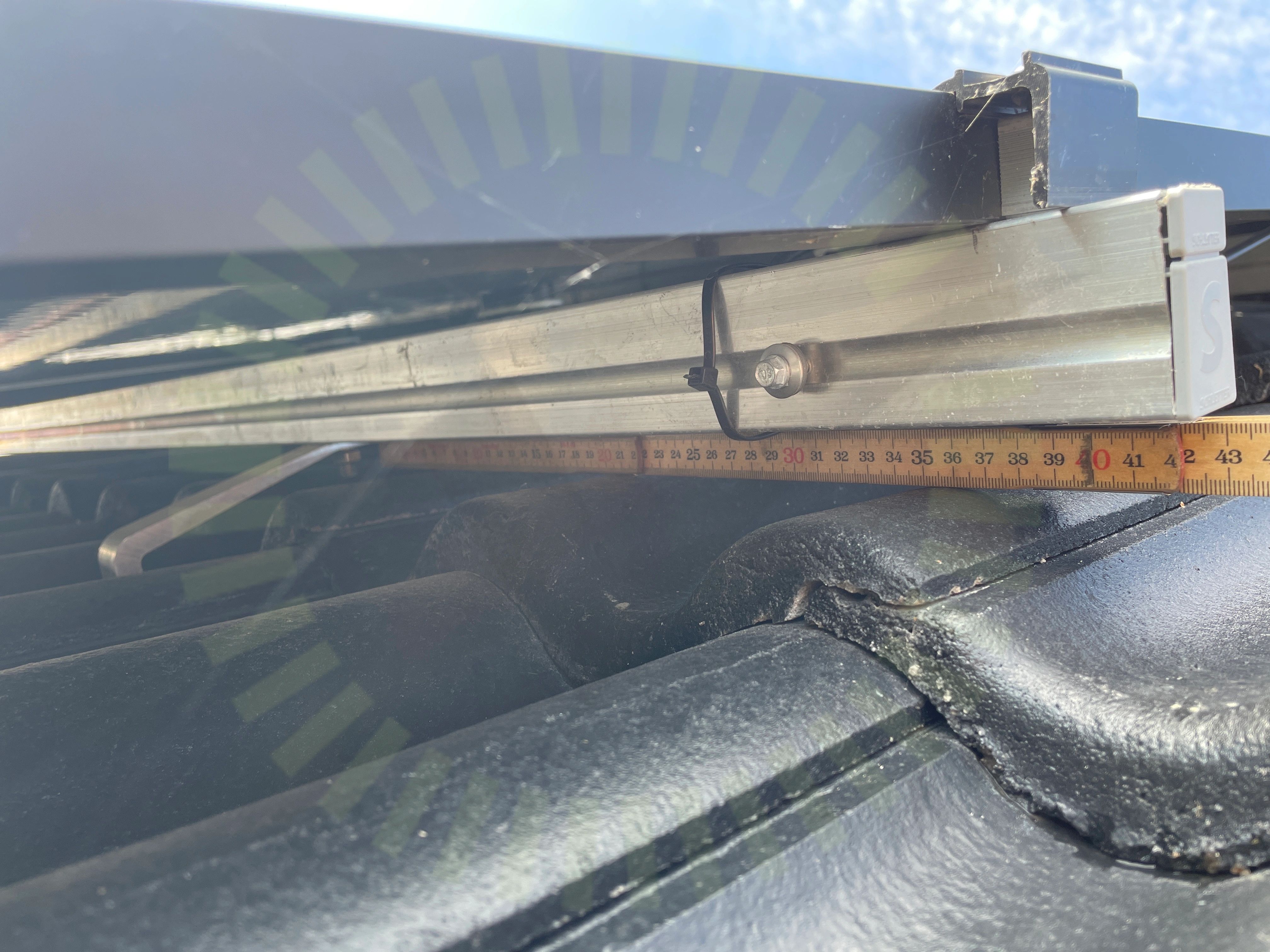

5.9 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. Överstiger lastberäkningens max.
Snö- och vindlastberäkning
5.10 Snö- och Vindlastberäkning
Inte godkändLastberäkning har avvikande installationsadress vilket påverkar beräkningen
Tillverkarens montageanvisningar
5.11 Takstolsinfästning
Inte godkändFlertalet av krokarna sitter ej i takstolar
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Godkända kontrollpunkter
10/23Använd skruv för klämmaDC kabel förläggningKabeluppfästningPanelramens höjdPlaceringSkada på klämmorSkadorUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/23TakgenomföringTakkrokarnas CC
Säkerhetsbrytare AC
Anmärkningar
2/6

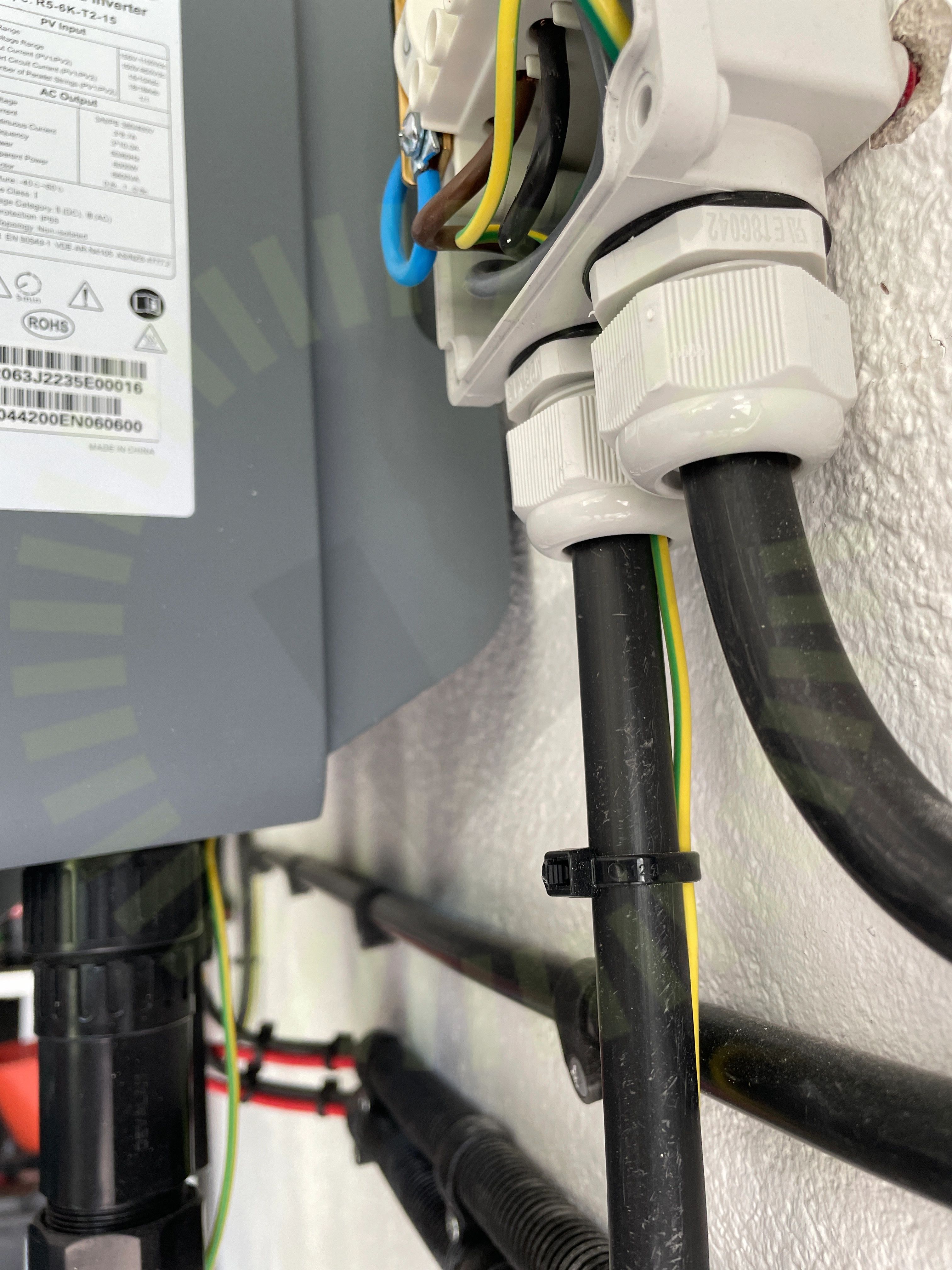

6.1 Förskruvningar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
6.2 Anslutning
Inte godkändNeutralledarens isolering är klämd
Godkända kontrollpunkter
4/6BöjradieEgenskaperInfästningPlacering
Säkerhetsbrytare DC
Anmärkningar
2/6

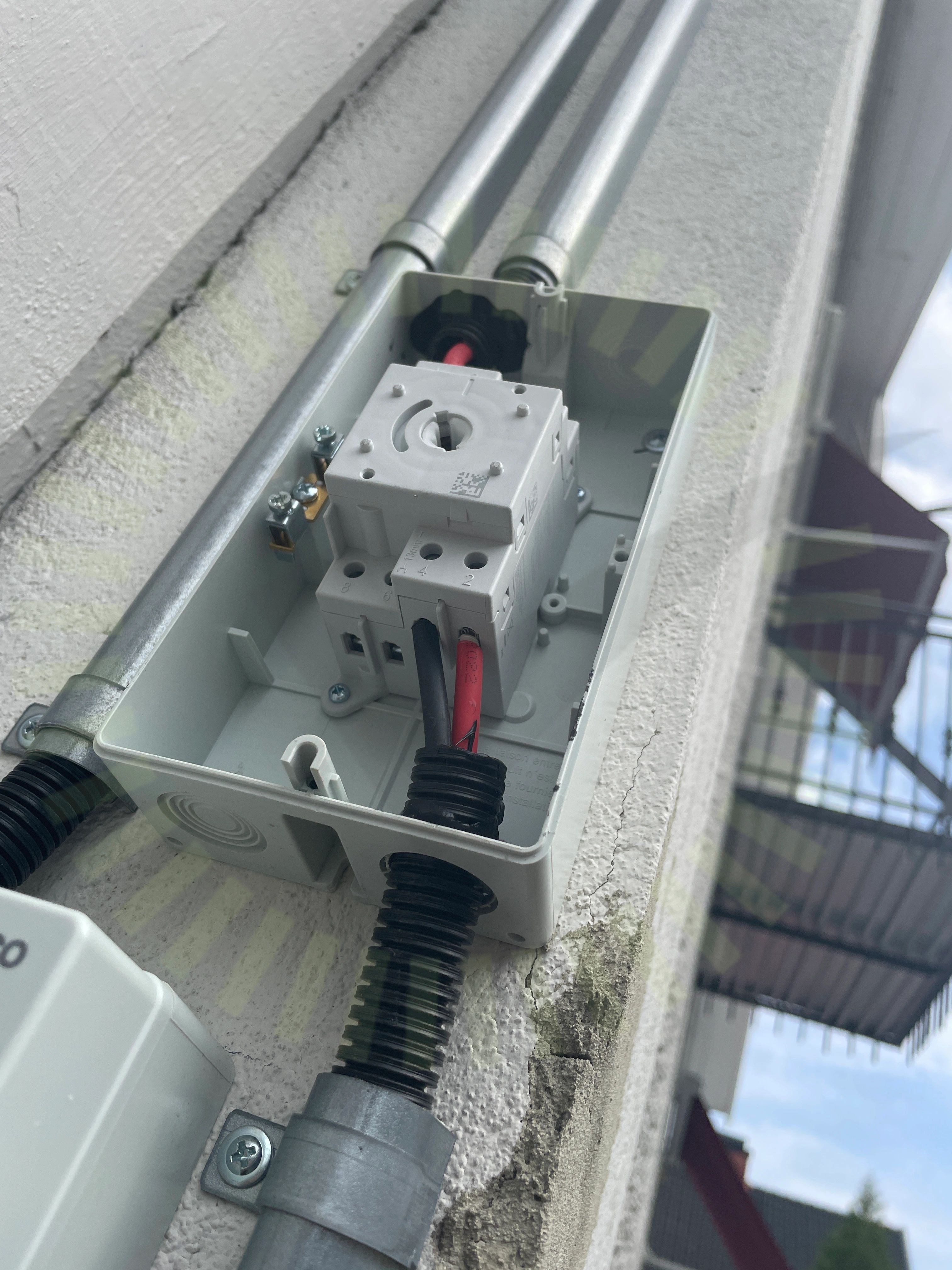

7.1 Förskruvningar
Inte godkändFörskruvningar håller inte IP klassning
SS 436 40 00 (522.6.4) (712.526.102)

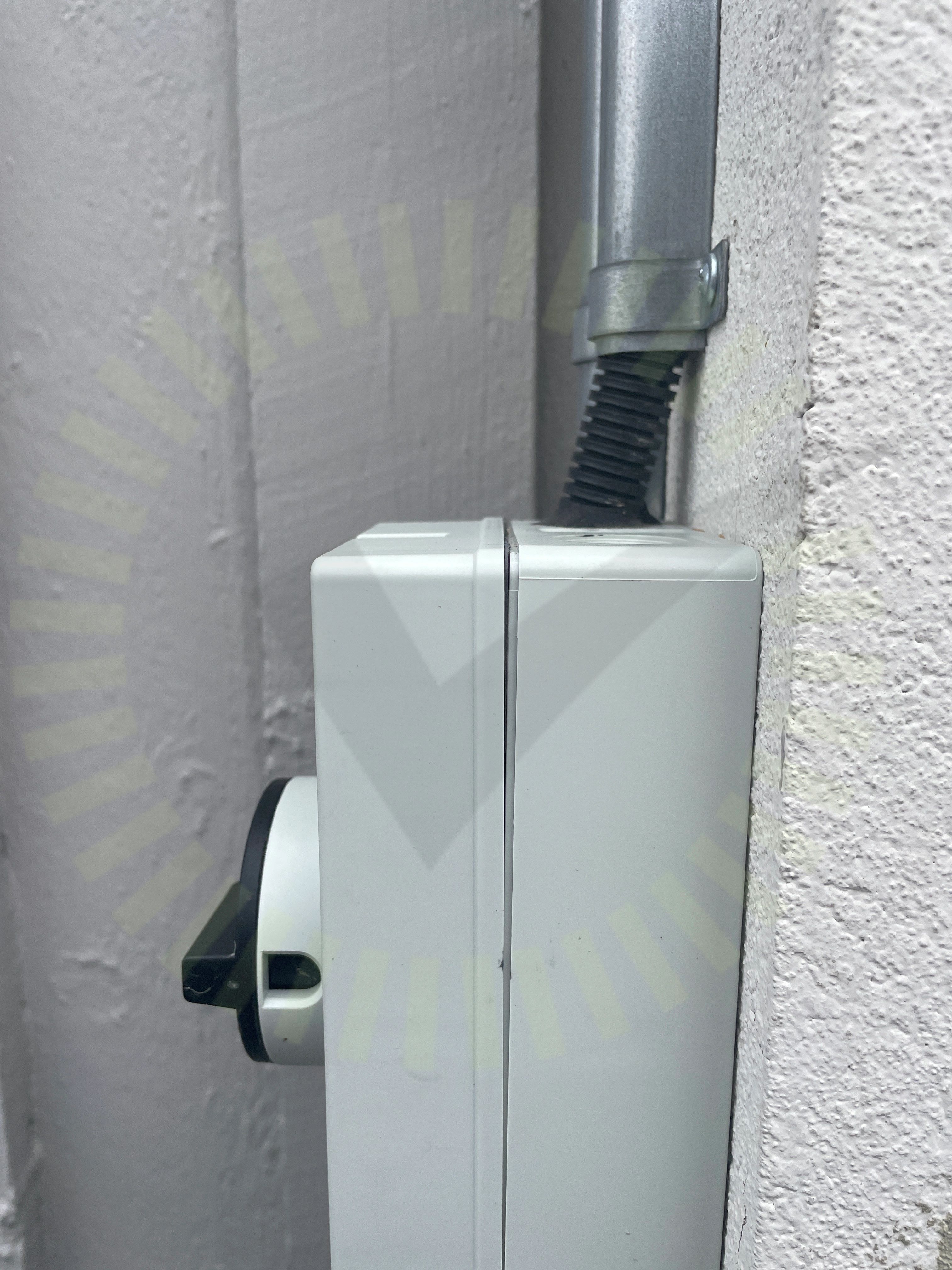

7.2 Egenskaper
Inte godkändSkruvar runddragna. Kapsling ej tät
Godkända kontrollpunkter
4/6BöjradieInfästningPlaceringRakt monterad
Undercentral
Anmärkningar
2/8

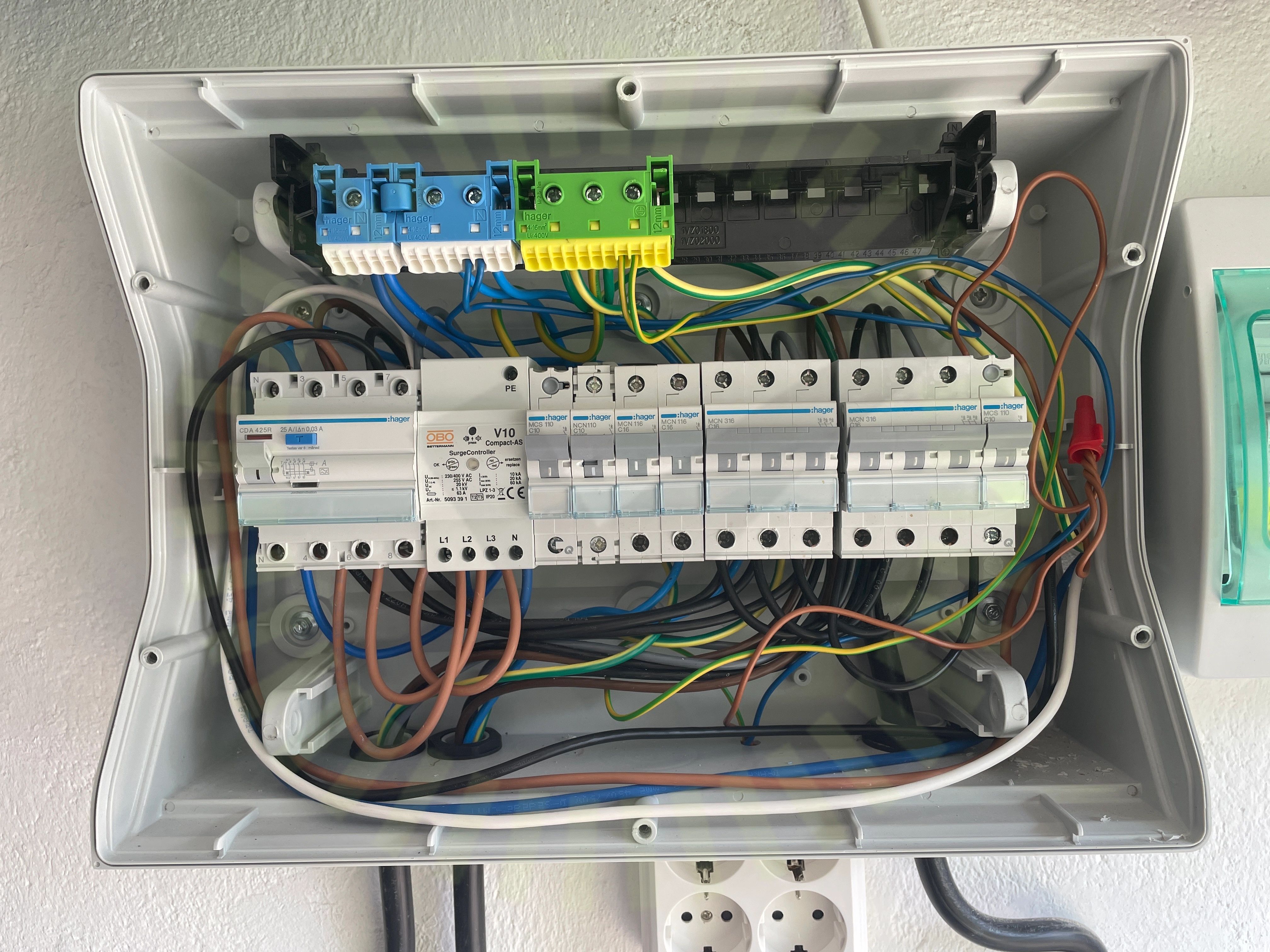

8.1 Brytare
Inte godkändFrånskiljare saknas för undercentral.
8.2 Förskruvningar
Inte godkändFörskruvning håller ej fast kabeln
Godkända kontrollpunkter
6/8BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
3/4

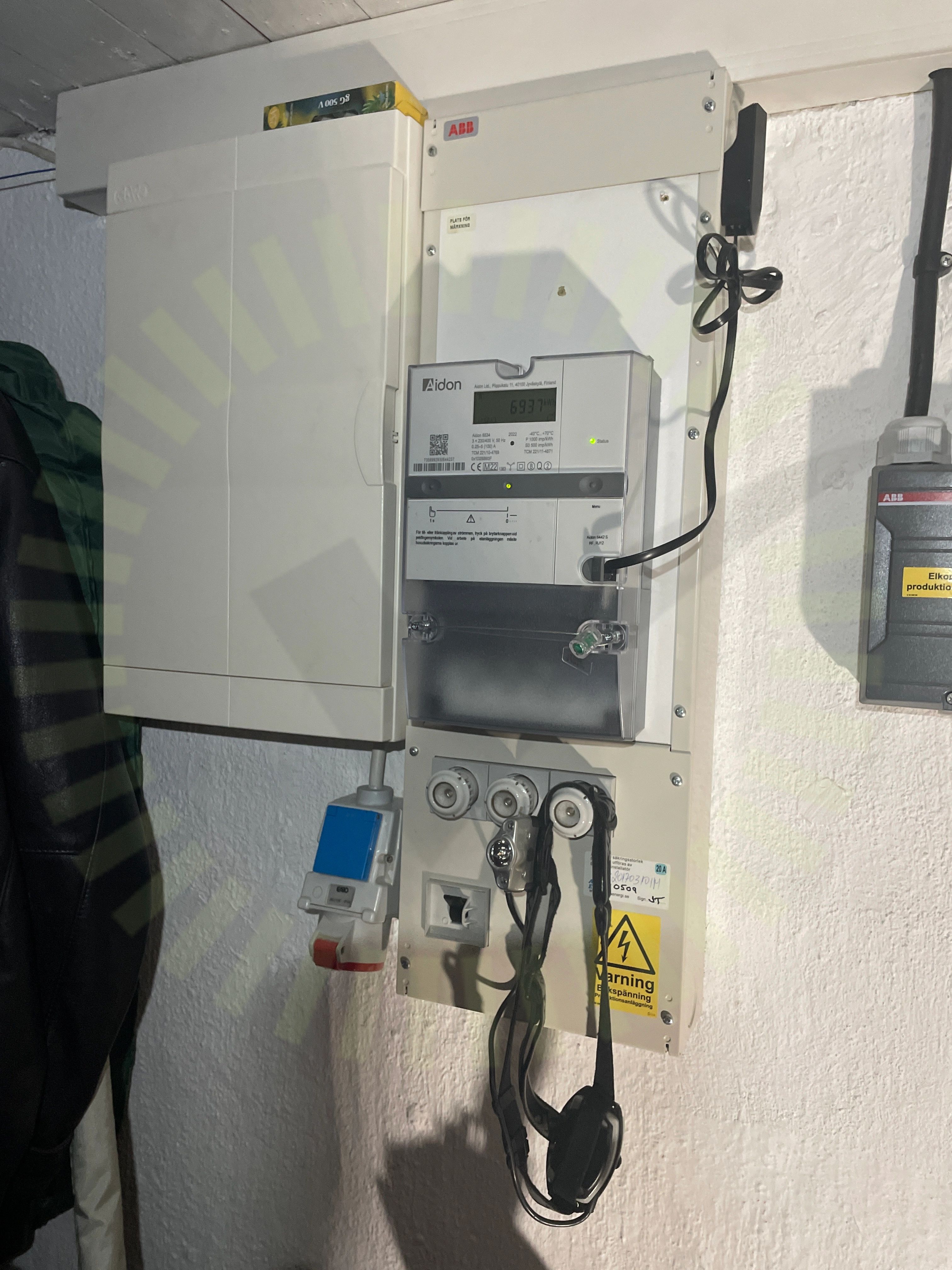

9.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514.101)
9.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.
SEK 457, Sida 42

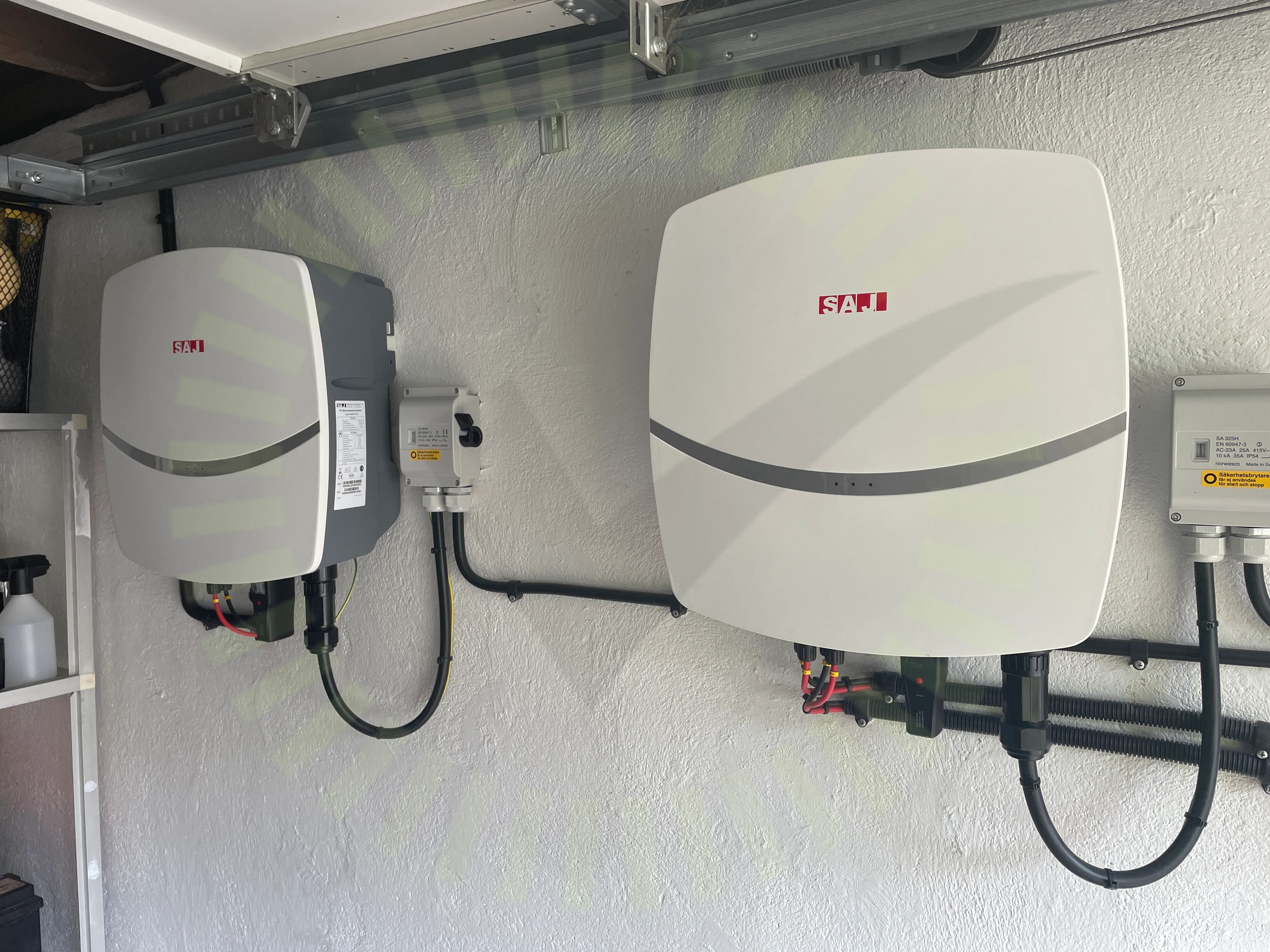

9.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Ej tillgängligt vid besiktning
1/4Tillförlitligt fäst
Växelriktare
Anmärkningar
5/35

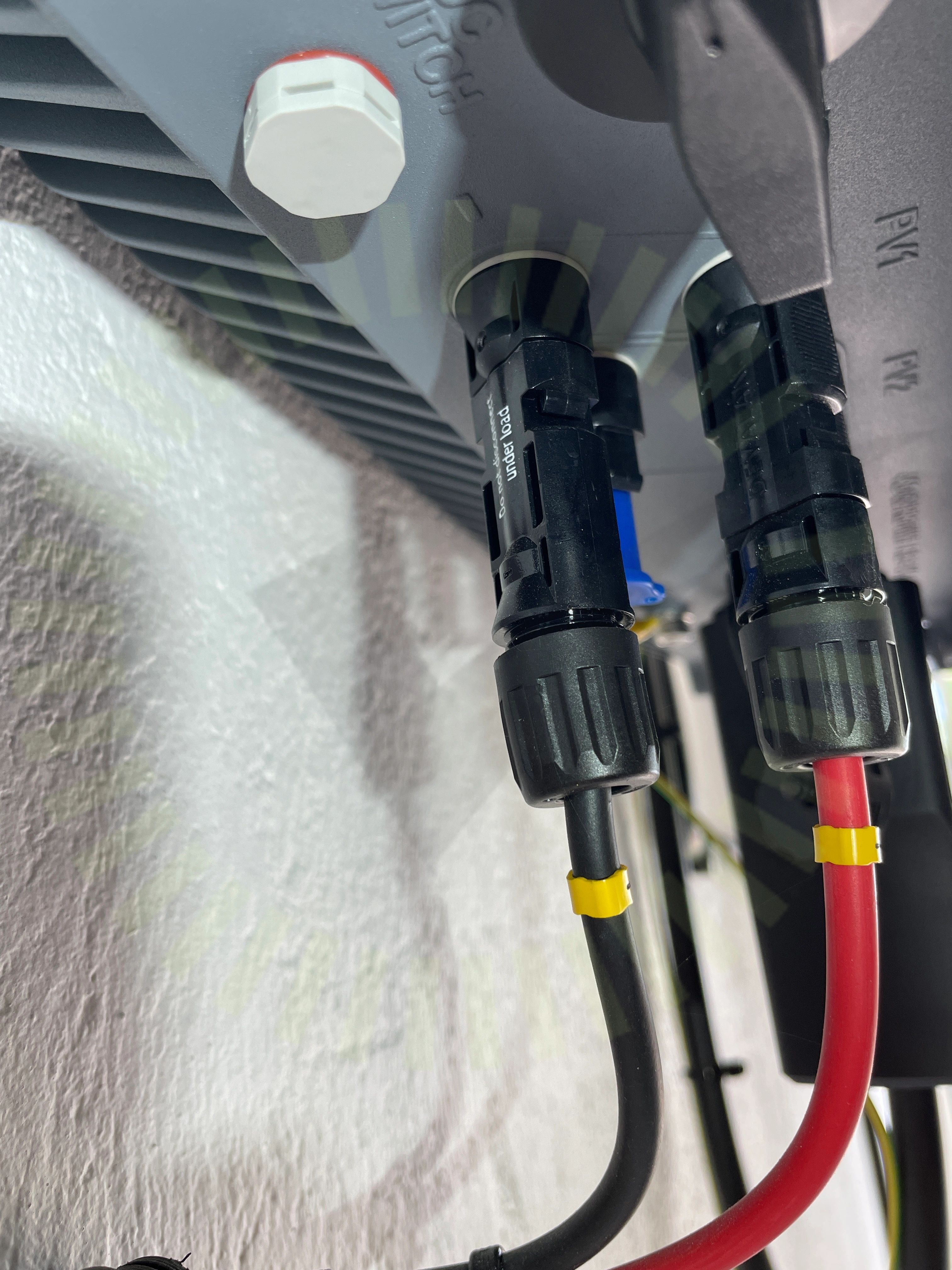

10.1 DC Kontakter
Inte godkändEn av kontakter avviker från anvisningar.

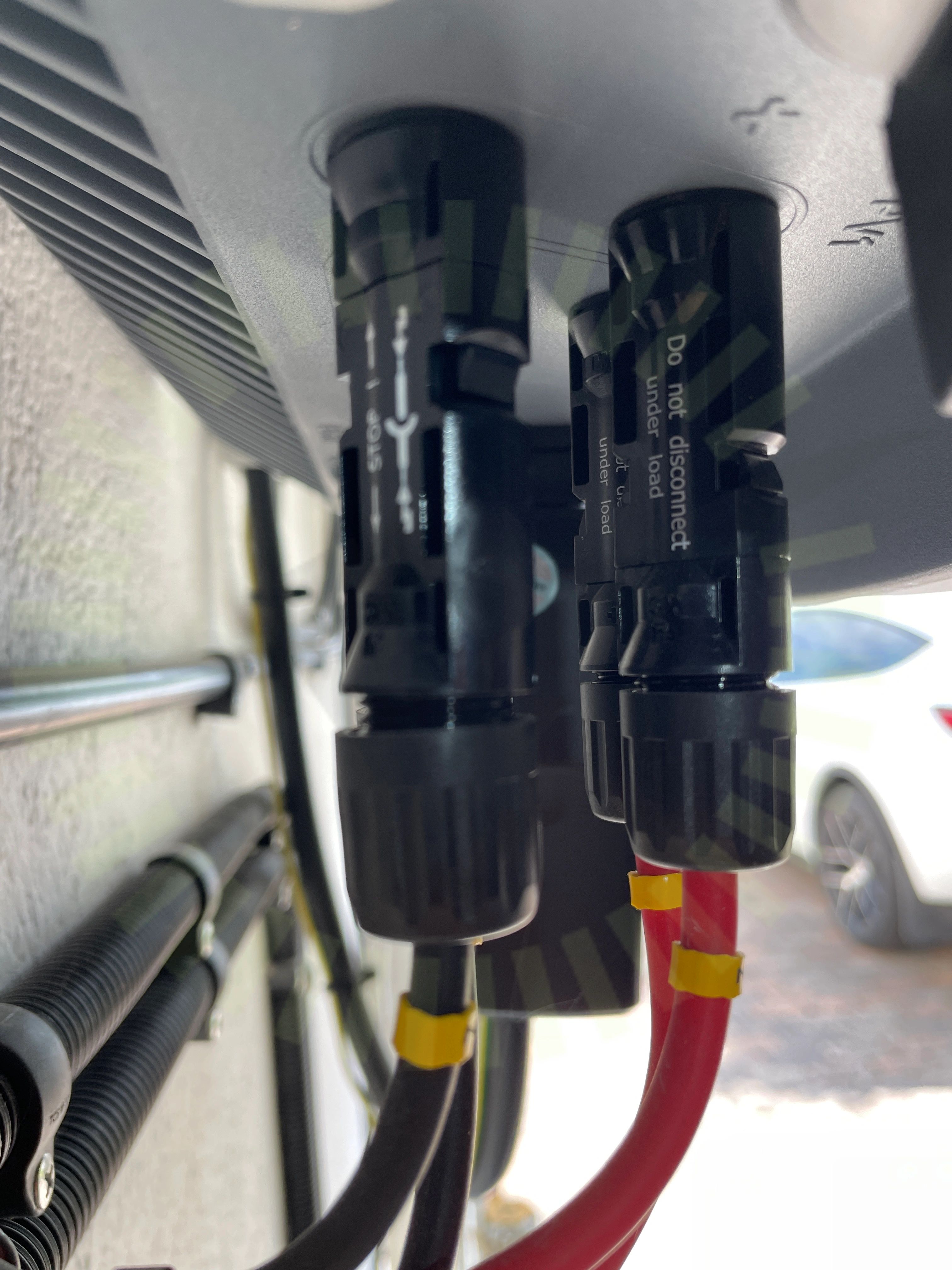

10.2 DC Kontakter anslutning
Inte godkändKontakt ej korrekt monterad, snett pågängad.
10.3 Dubbel matning
Inte godkändDubbel matning från mätare till källarens undercentral. Kabeldimensionering saknas.
10.4 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
User Manual SAJ Solar Inverter, Sida 27

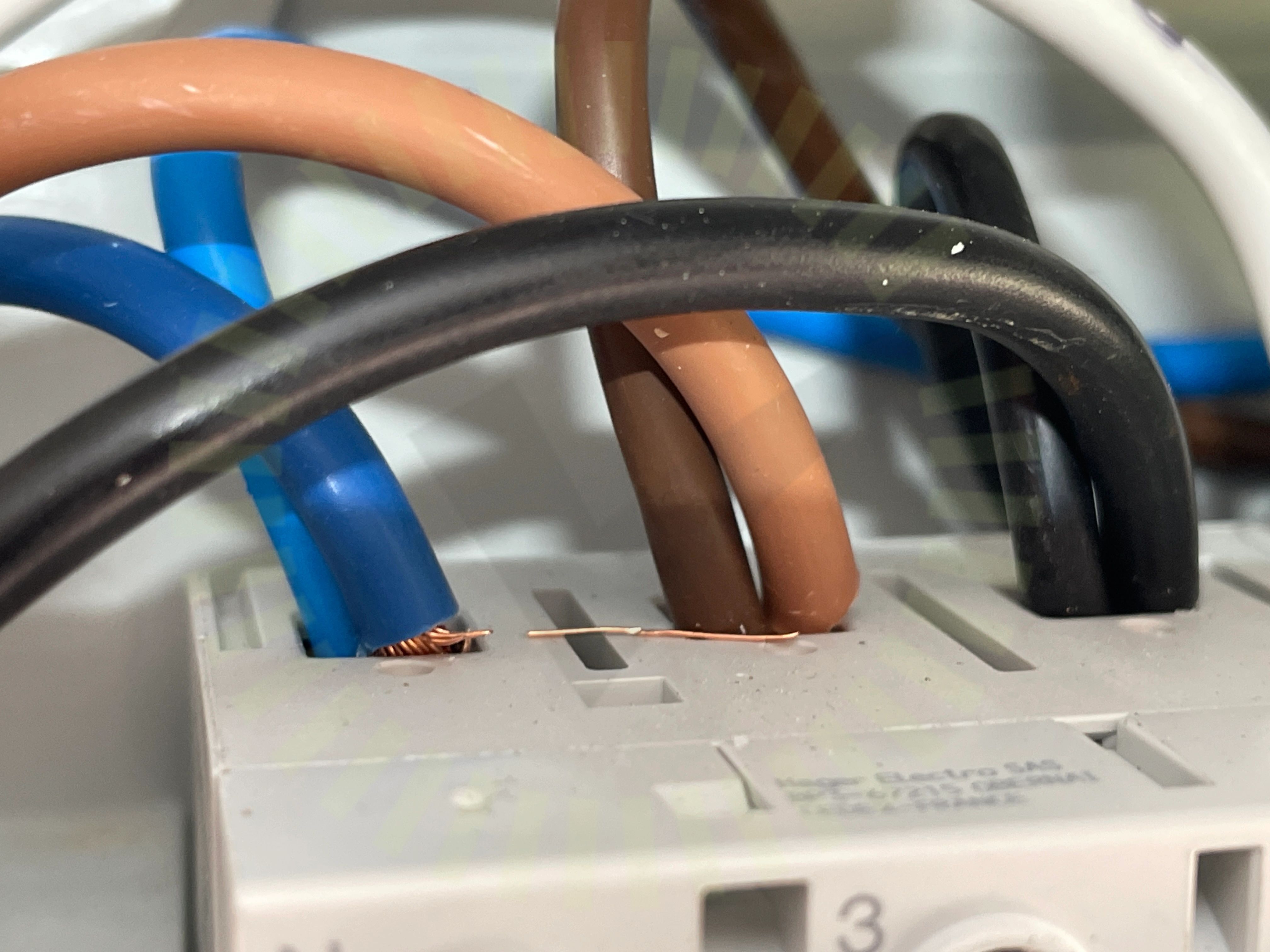

10.5 Uppskalad ledare
Inte godkändKardeler spretar och riskerar kortslutning
Godkända kontrollpunkter
30/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
