Besiktningsrapport

9.7

Installation genom

Kopernicus

Datum

13 februari 2024

Ort

Steninge, Hallands län

Kopplingslåda kablage

Underliggande takpanna

Skador

96% godkända4% ej godkända

Om installationen

PanelerSolarWatt: classic H 2.0 black

MontagesystemWeland Stål: Läktfästen

VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0

TillbehörSäkerhetsbrytare AC

Installerad av Kopernicus som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, SolarWatt: classic H 2.0 black

Anmärkningar

1/16

3.1 Kopplingslåda kablage

Inte godkänd

Kablage ut från kopplingsdosa är ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKontaktyta klämmaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

3/22

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Ligger löst under takpannor.

SS 436 40 00 (712.522.101)

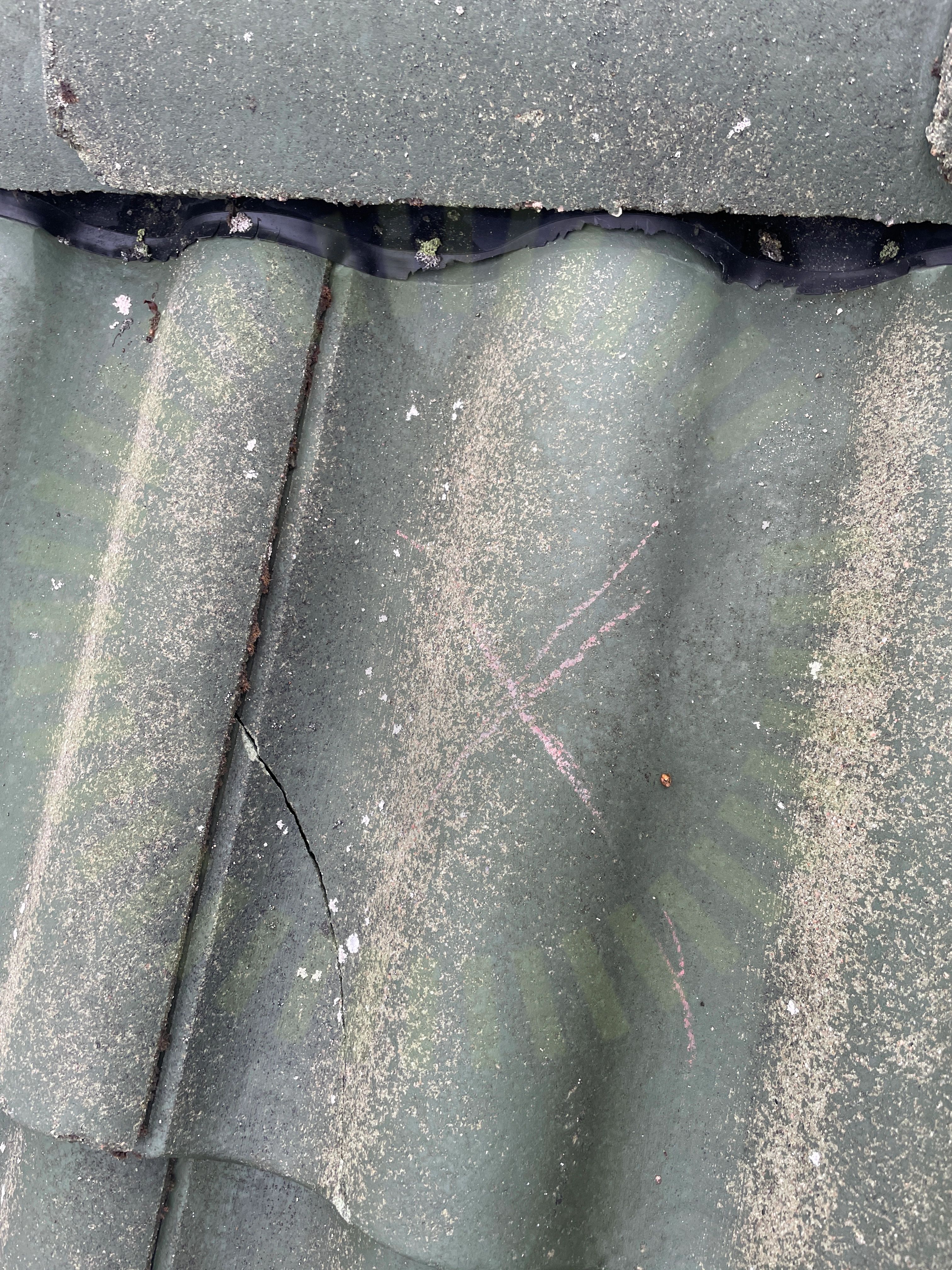

4.2 Skador

Inte godkänd

Skador noterade på taket.

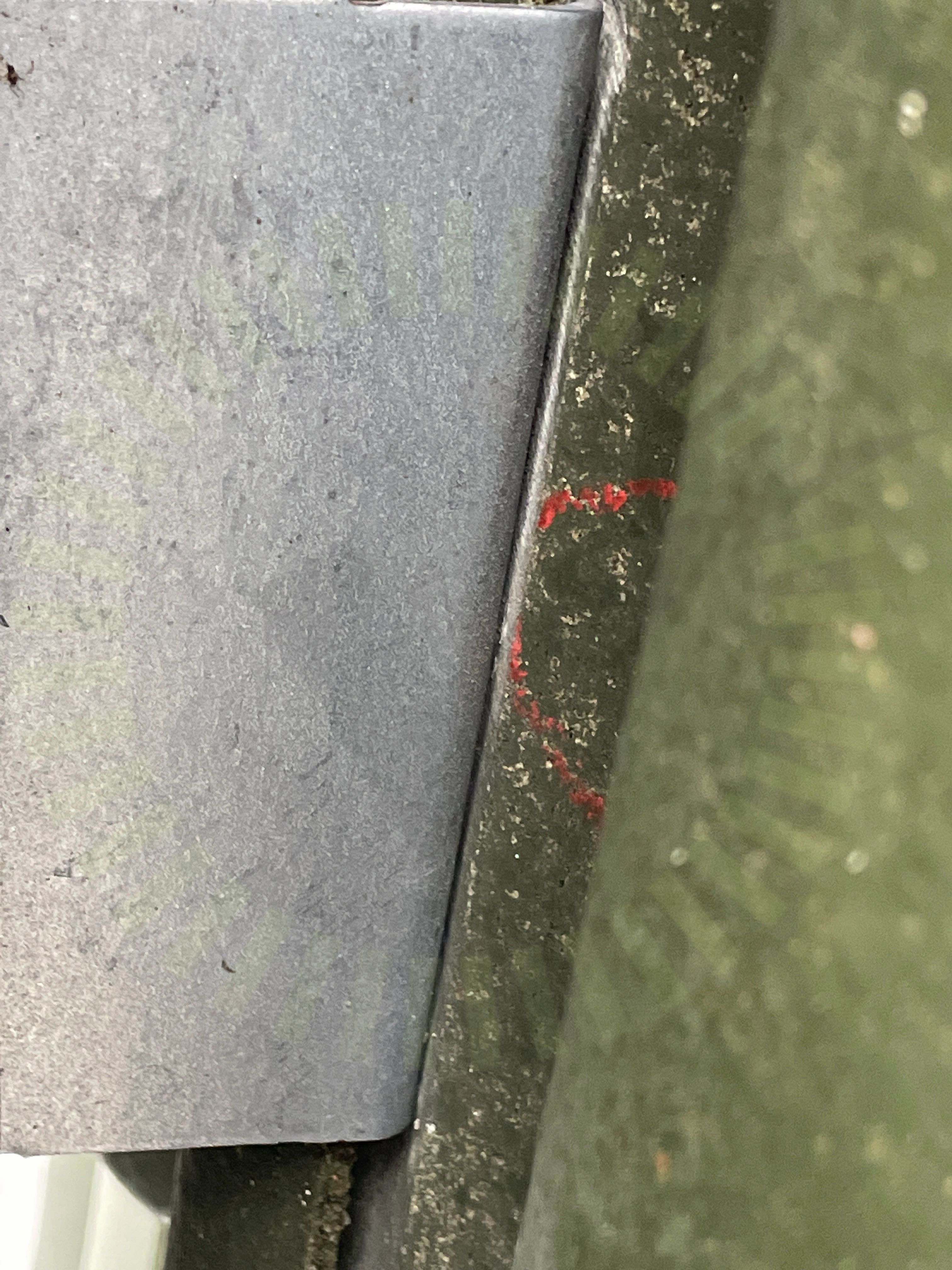

4.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna. Detta på ett fåtal ställen.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

19/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/37

6.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Gäller sträng B.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Datasheet

Godkända kontrollpunkter

36/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanNärliggande materialPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
