Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solinnovation

Datum

22 mars 2023

Ort

Ljungsbro, Östergötlands län
Klämmornas placering
Kopplingslåda
Stress på kontakter
91% godkända9% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
OptimerareSolarEdge: P650-P950
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE25-30k
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Solinnovation

Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 SolarEdge Rapport

Inte godkänd

Enbart delar av rapport från SolarEdge finns i överlämnat underlag.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/29

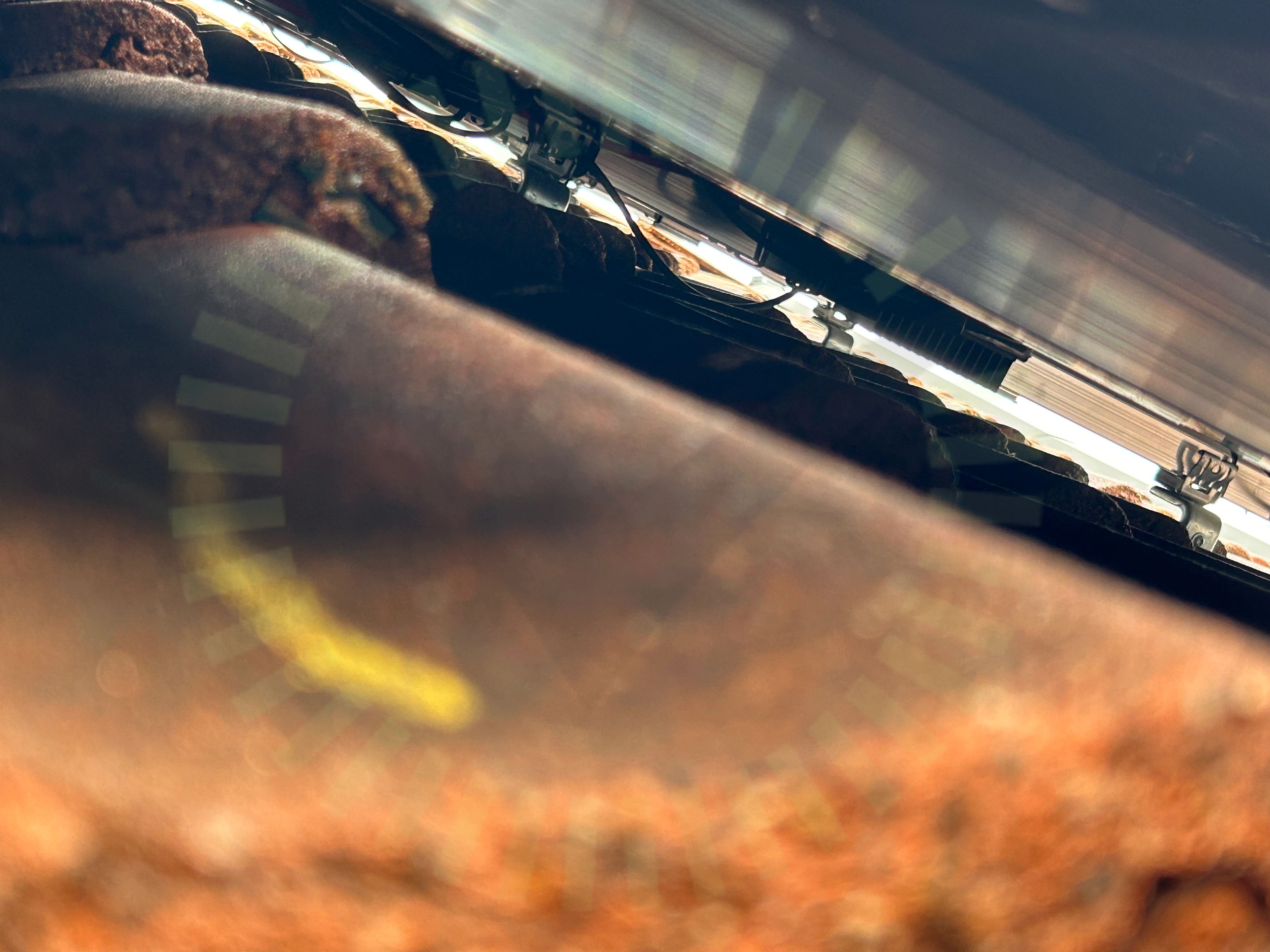

Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. På ett antal ställen hänger kablar ner på taket eller inte är tillförlitligt uppfästa.

SS 436 40 00 (712.521.101 och 522.8.4)

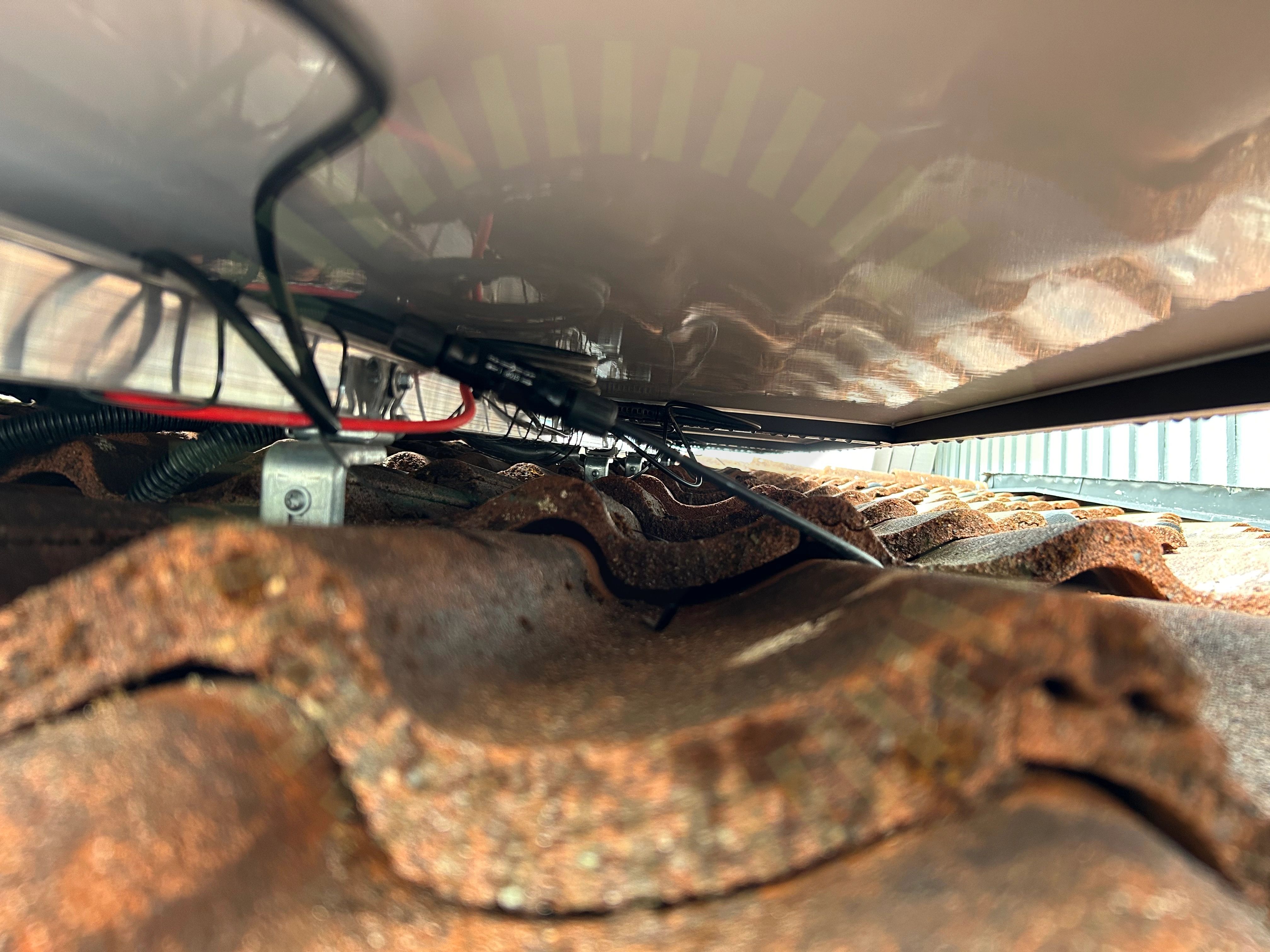

Skarp kant

2.2 Skarp kant

Inte godkänd

Kabeldragning är inte utförd så att det finns en betryggande säkerhet mot skador på kablar och kontaktdon på grund av yttre påverkan.

SEK 457 (26.1)

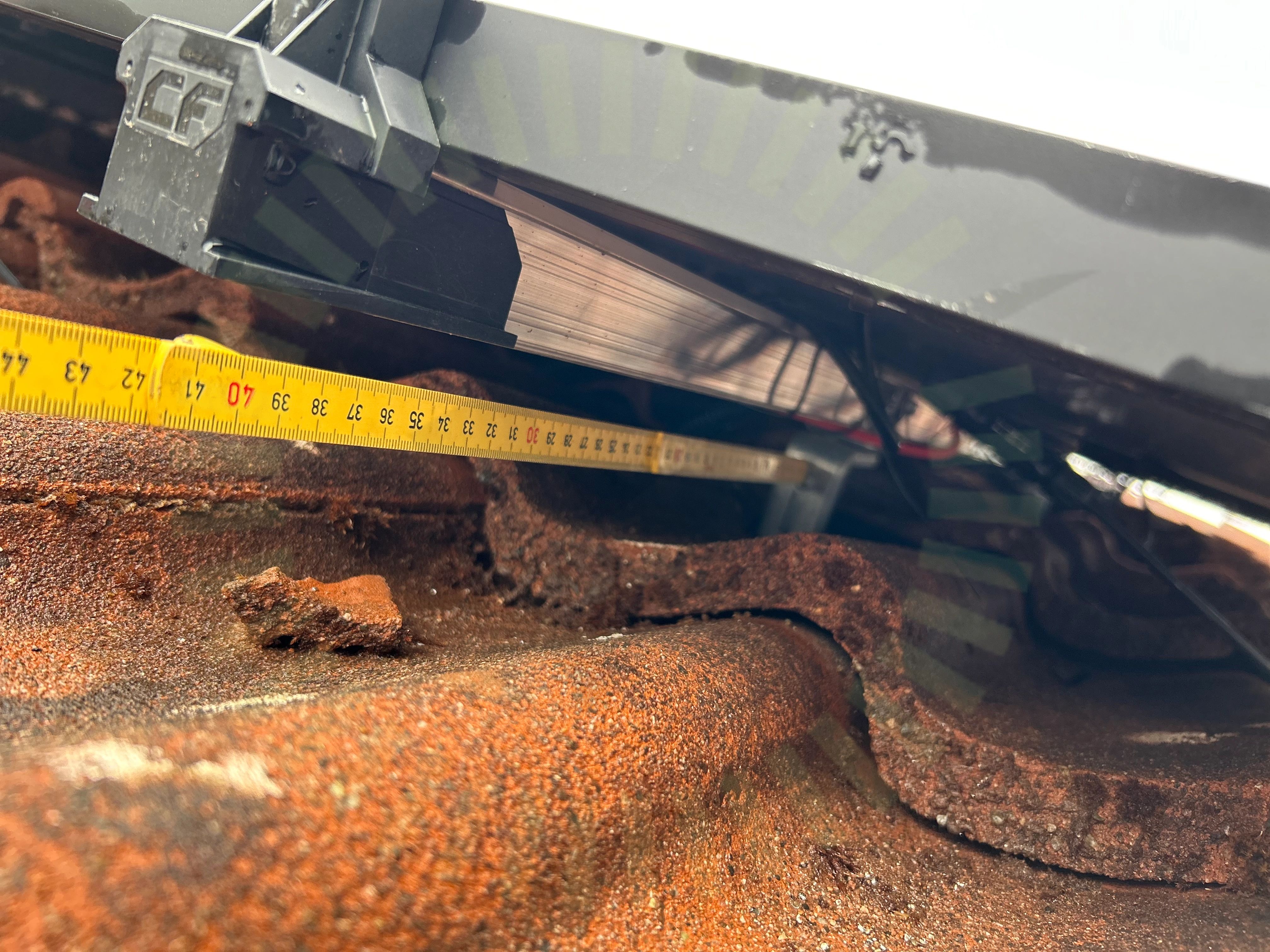

Skenornas överhäng

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

26/29
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/17
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

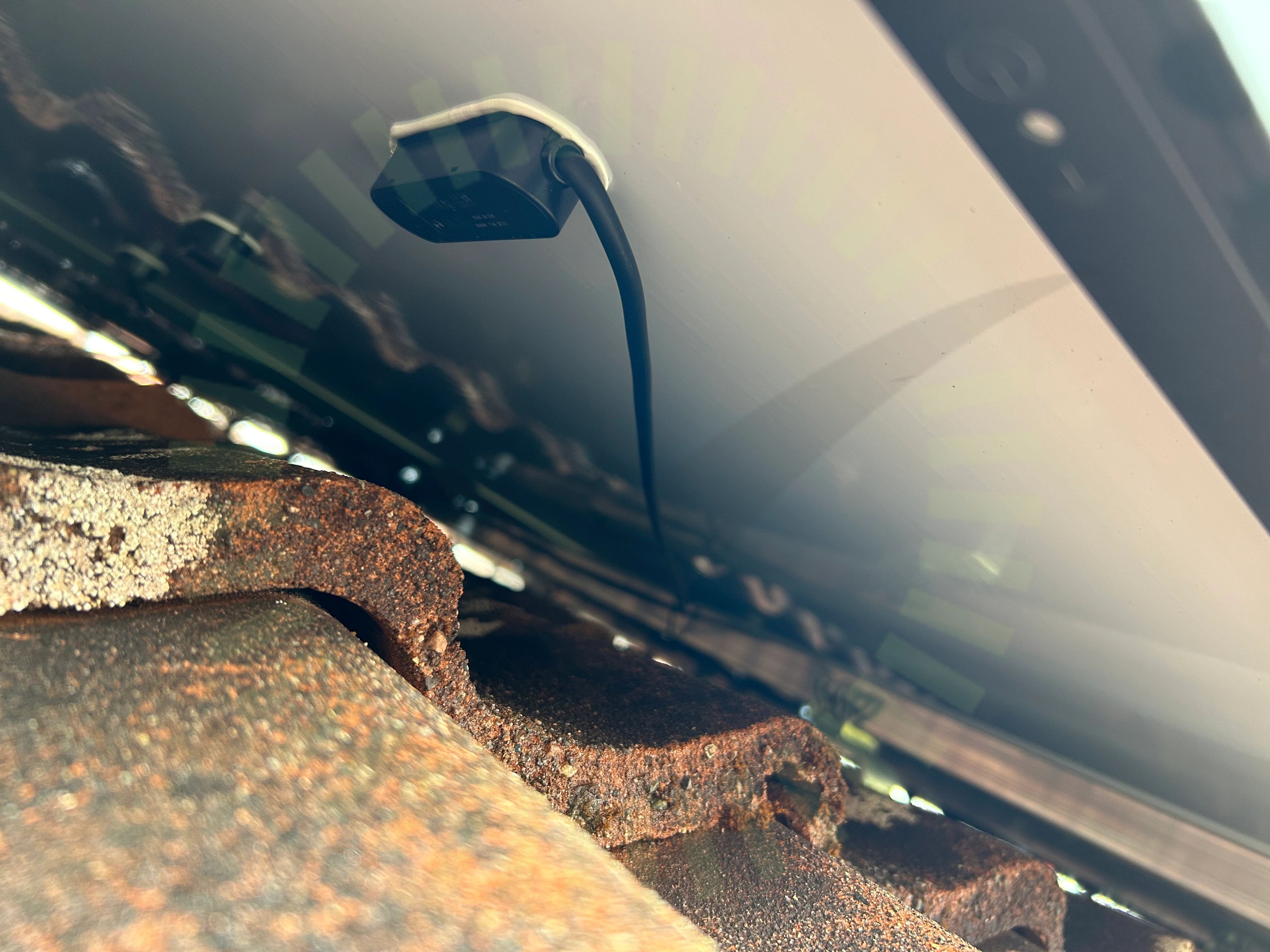

Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

På ett antal ställen är kablar för hårt åtdragna så att ingen dragavlastning erhålls.

Stress på kontakter

3.3 Stress på kontakter

Inte godkänd

Kabel är väldigt hårt spänd så att ingen dragavlastning erhålls för kontakt eller kabel.

Godkända kontrollpunkter

14/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

25/25
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressHuvudsäkringInfästningKontakterLedare FastspändaMärkningSäkringsdimensionUtrymmeVentilationVinkelVärmeutveckling
