Besiktningsrapport
9.1
Installation genom
Svesol
Datum
2 april 2025
Ort
Riddarhyttan , Västmanlands län
Skenskarvar
Skenornas infästning
Underliggande takpanna
+ 8
85% godkända
15% ej godkända
Om installationen
Paneler
Luxor: EcoLine M108+ GG
Montagesystem
CWL Fotplatta med Schletterskena
Växelriktare
Solplanet: ASW05-12kH-T2-O
Batteri
Solplanet: Ai-HB (075-200)A
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Smartmätare: EASTRON: SDM630
Tillbehör
Undercentral
Installerad av Svesol som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos
)Kontrollpunkter
Allmänt
Anmärkningar
3/4
1.1 Jordtag nödström
Inte godkänd
Eget jordtag för nödströmsuttaget saknas.
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.3 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/4
Batteri
Anmärkningar
1/15

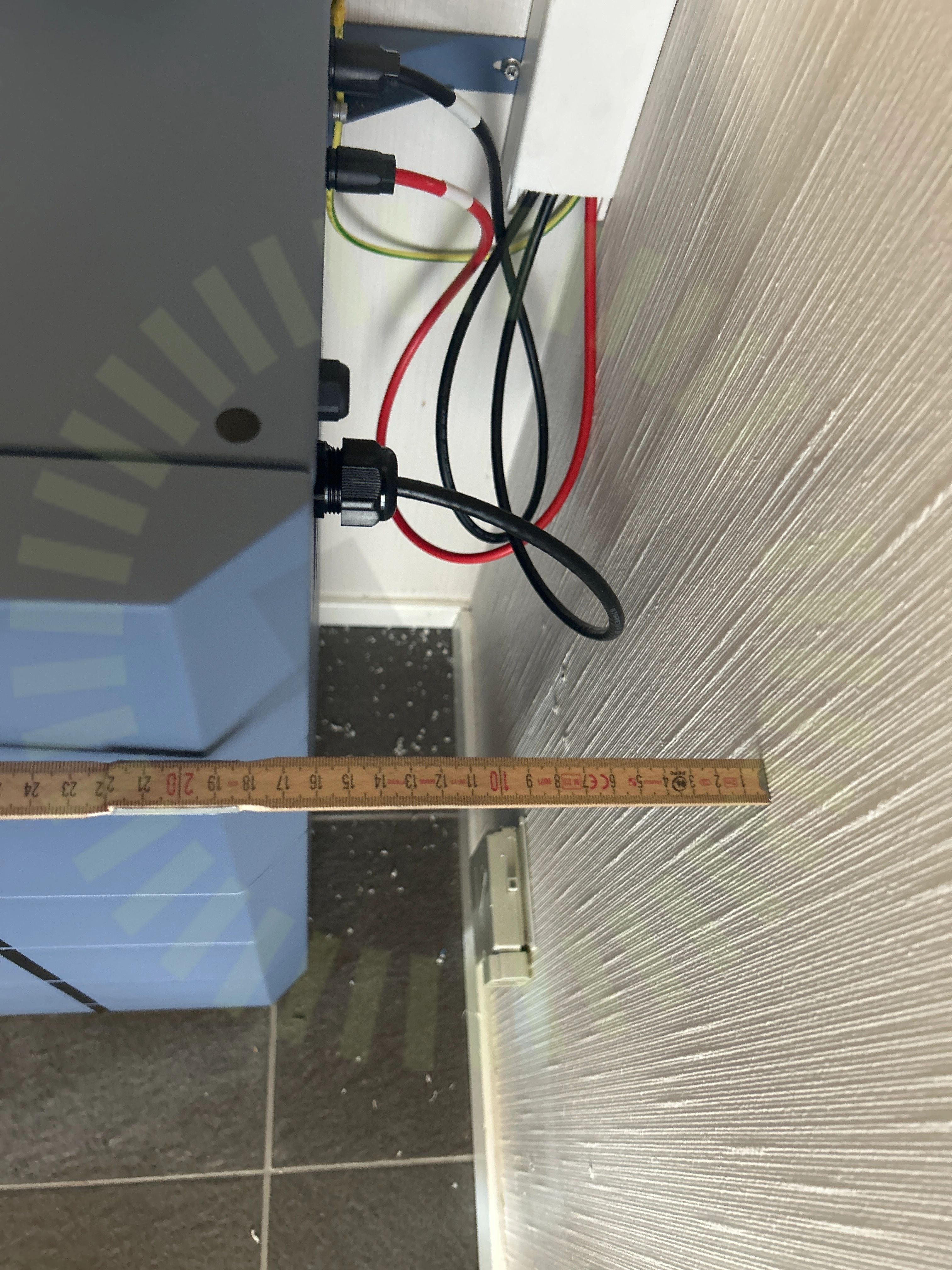

2.1 Avstånd närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
Godkända kontrollpunkter
14/15
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, CWL Fotplatta med Schletterskena
Anmärkningar
7/23
4.1 Främmande material
Inte godkänd
Schletter tillåter inte att man blandar deras montagesystem med andra fabrikat. Produktgarantier ej giltiga.

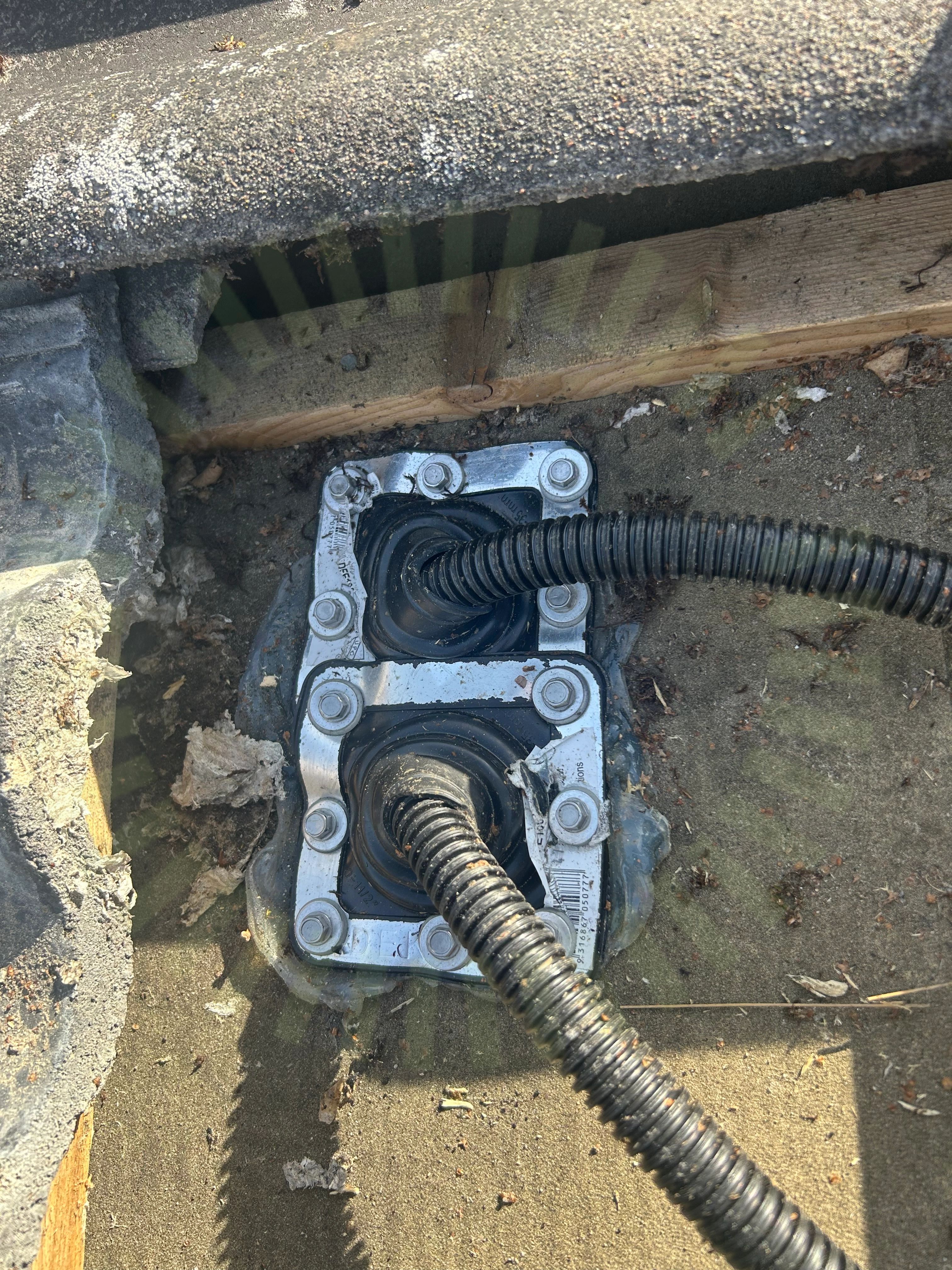

4.2 Takgenomföring
Inte godkänd
Dokumentation som styrker vald metod för takgenomföring saknas.

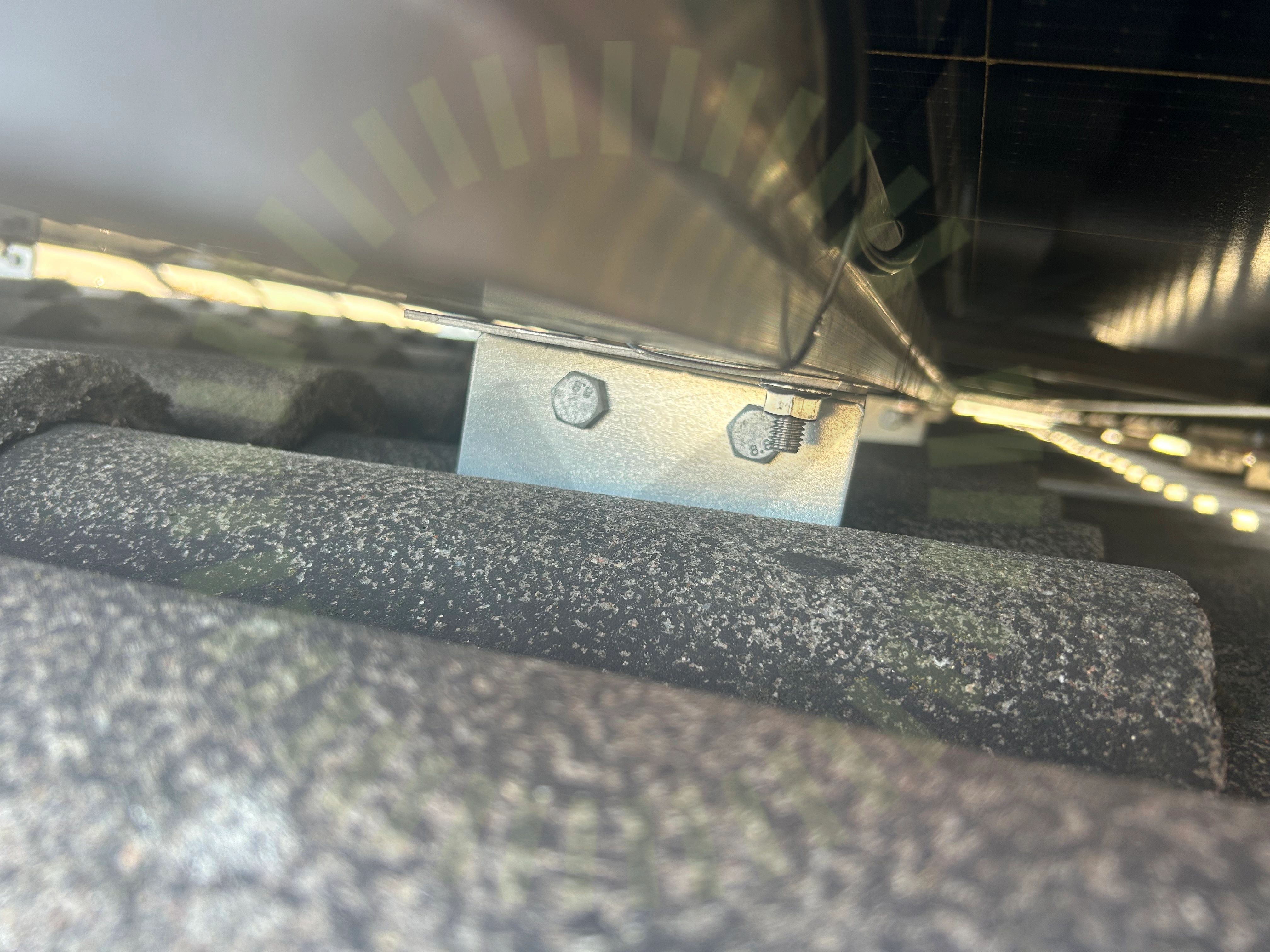

4.3 Skenornas infästning
Inte godkänd
Blandade montagesystem, infästningen mellan systemen är inte testad av tillverkarna. Garantier är inte giltiga.
4.4 Skenornas överhäng
Inte godkänd
Korrekt snö- och vindlastberäkning att kontrollera skenornas överhäng mot saknas.

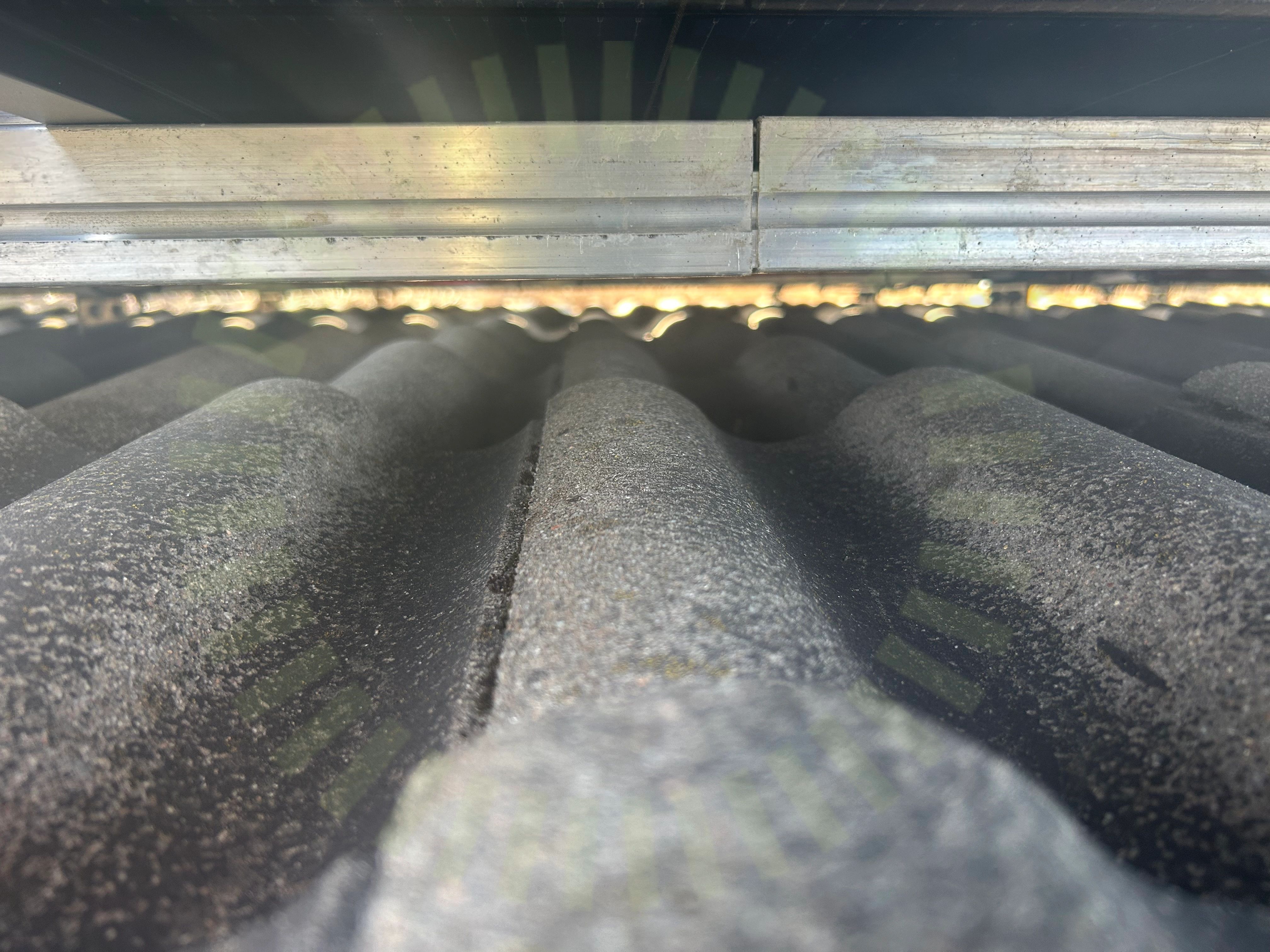

4.5 Skenskarvar
Inte godkänd
Skruvar saknas för skenskarvar.
4.6 Snö- och Vindlastberäkning
Inte godkänd
Korrekt lastberäkning saknas vid besiktning. Blandade montagesystem, en korrekt lastberäkning går inte att ta fram.
4.7 Underliggande takpanna
Inte godkänd
Avstånd mellan fotplatta och underliggande takpanna är för litet.
Godkända kontrollpunkter
15/23
Ej tillgängligt vid besiktning
1/23
Tak 1, Luxor: EcoLine M108+ GG
Anmärkningar
2/15

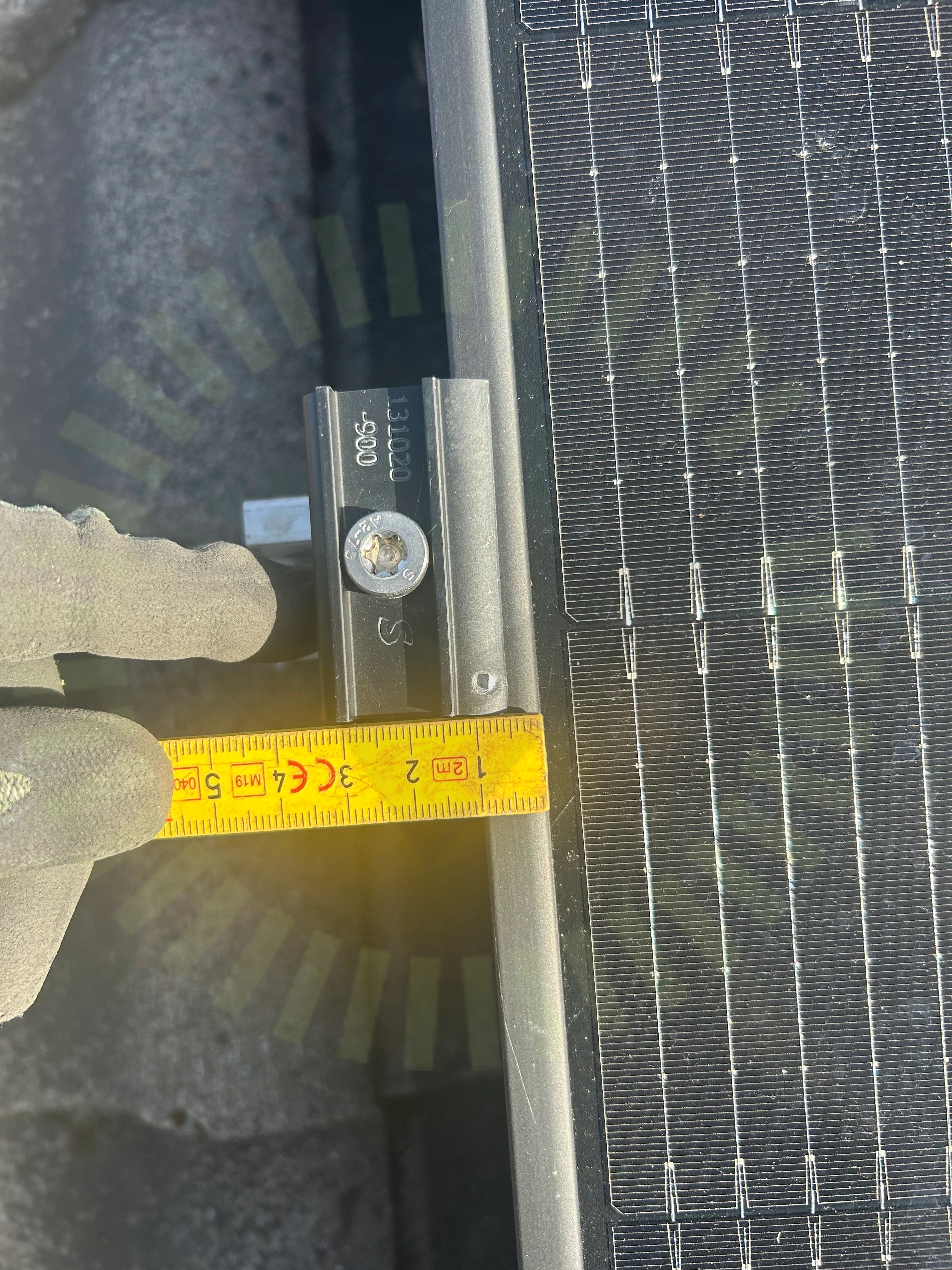

5.1 Klämmornas överlappning
Inte godkänd
Klämman överlappar inte tillräckligt på ramen.

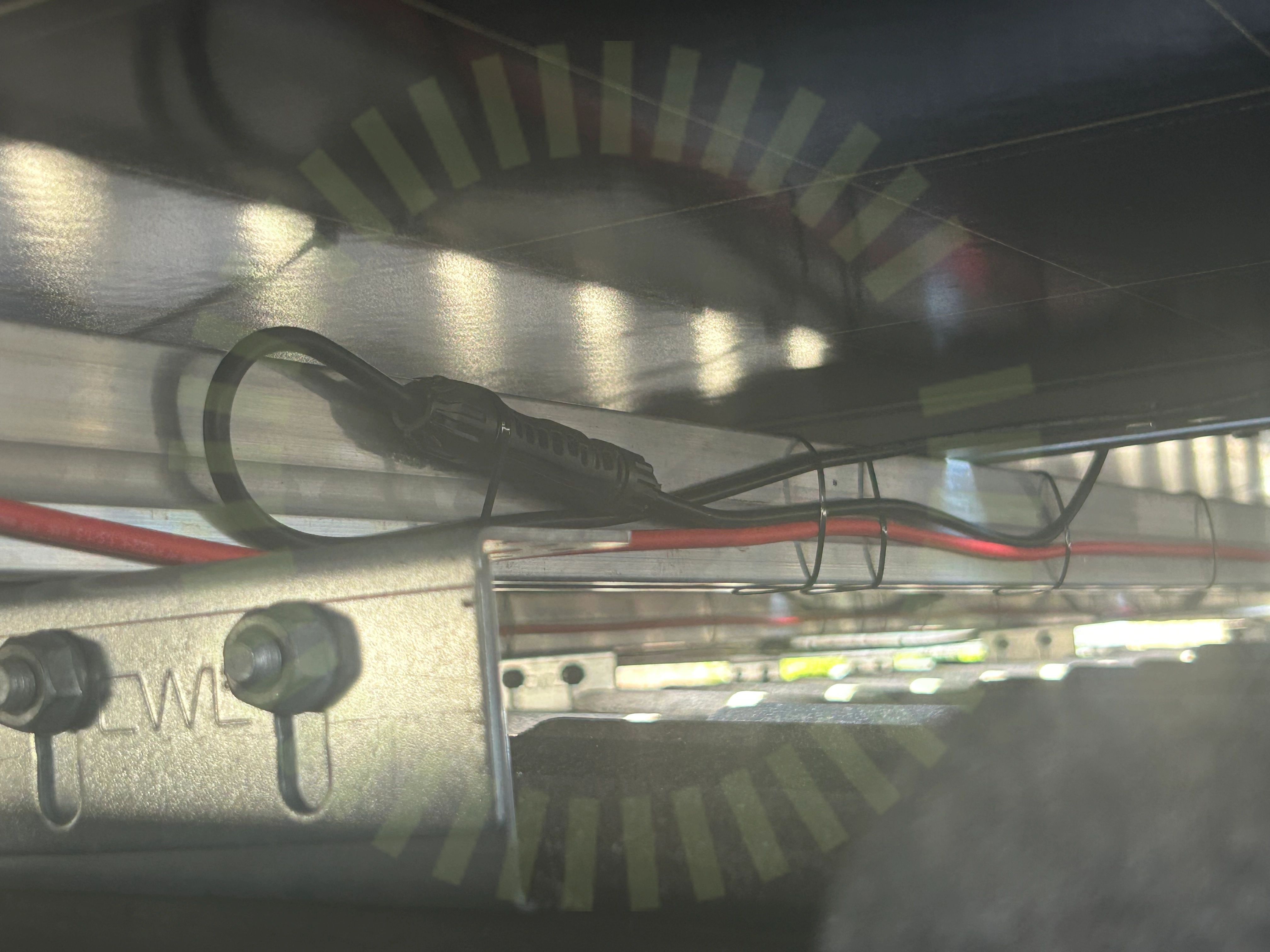

5.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
13/15
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
2/4

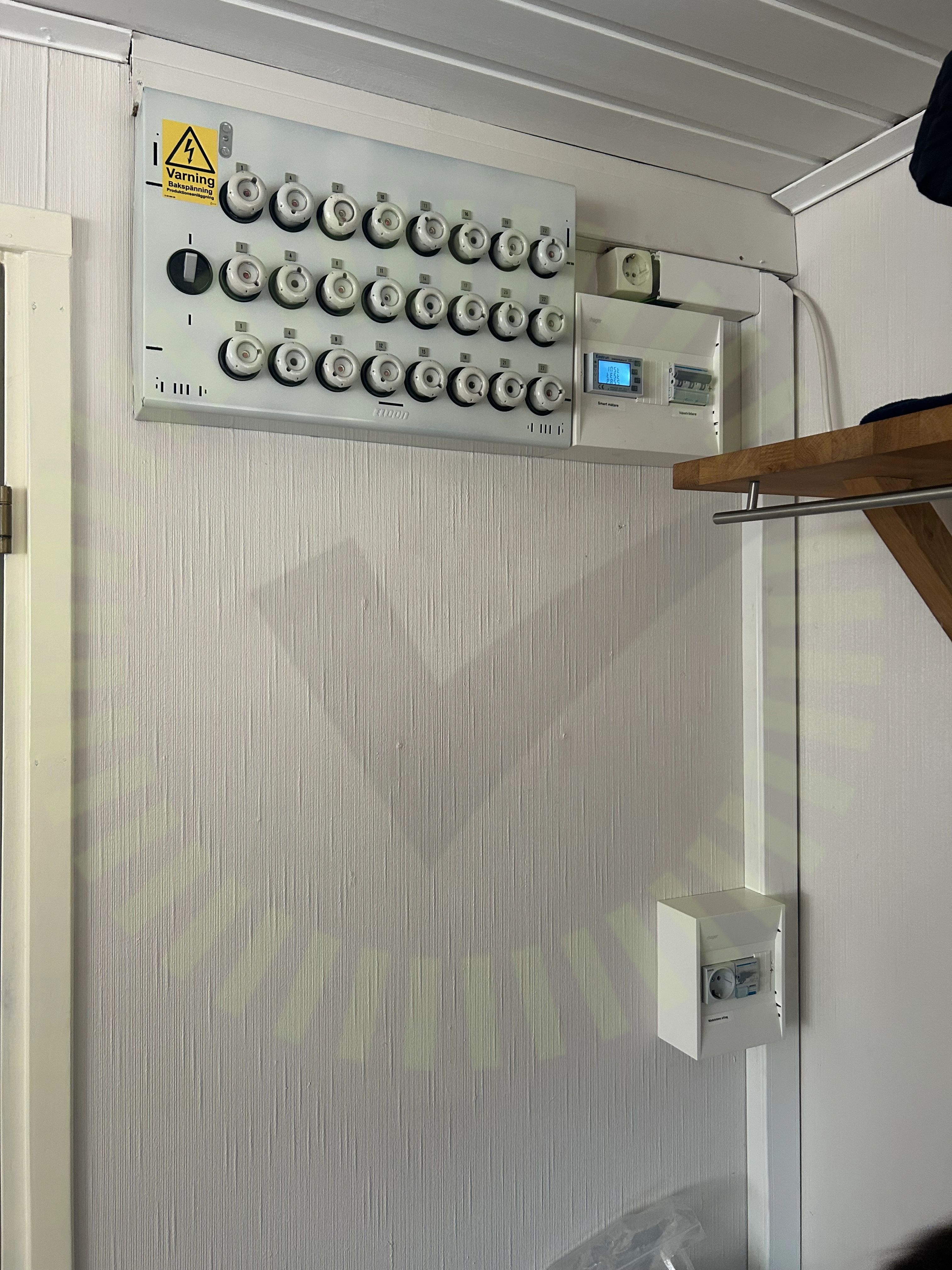

7.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

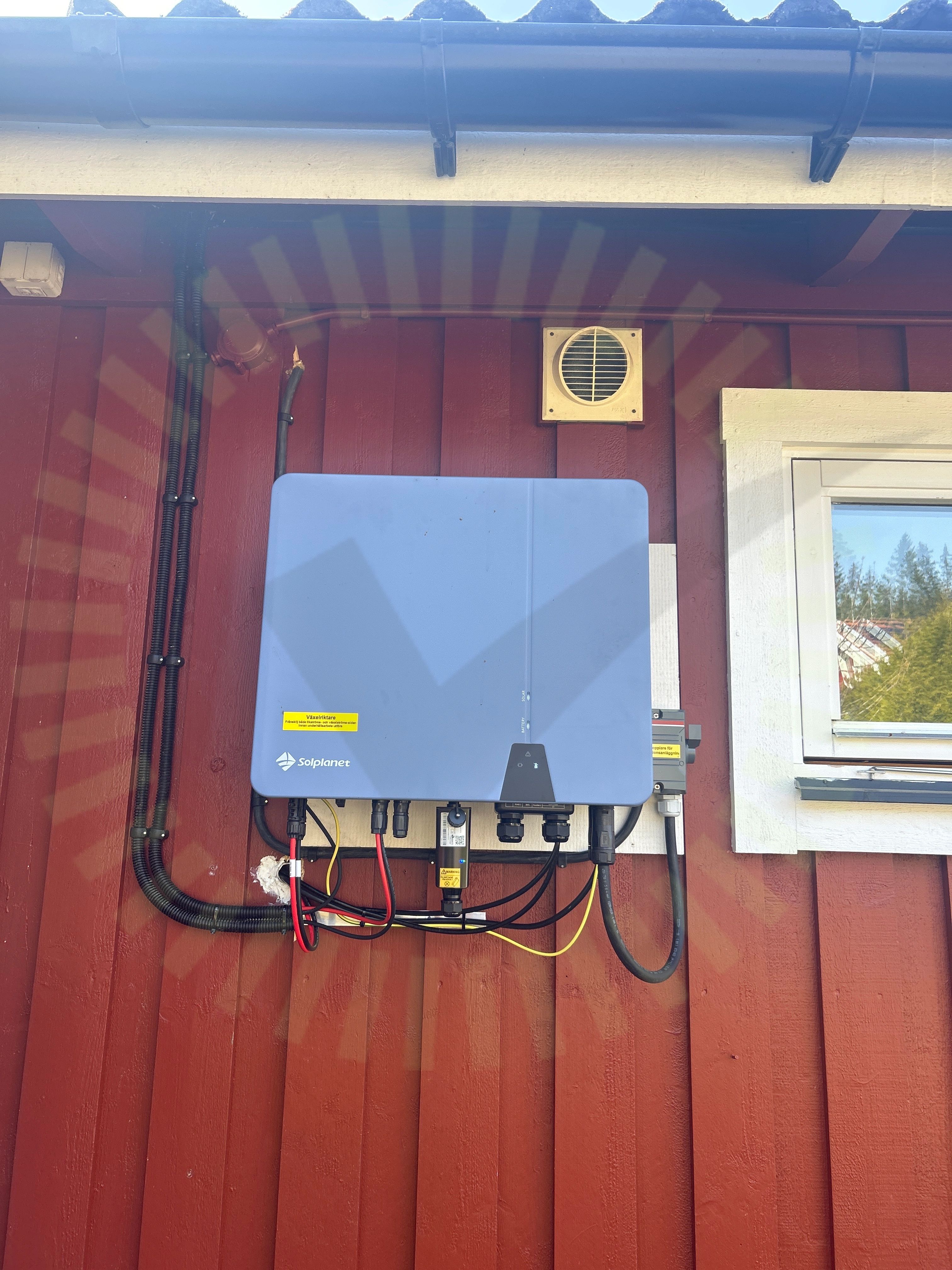

7.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
3/36

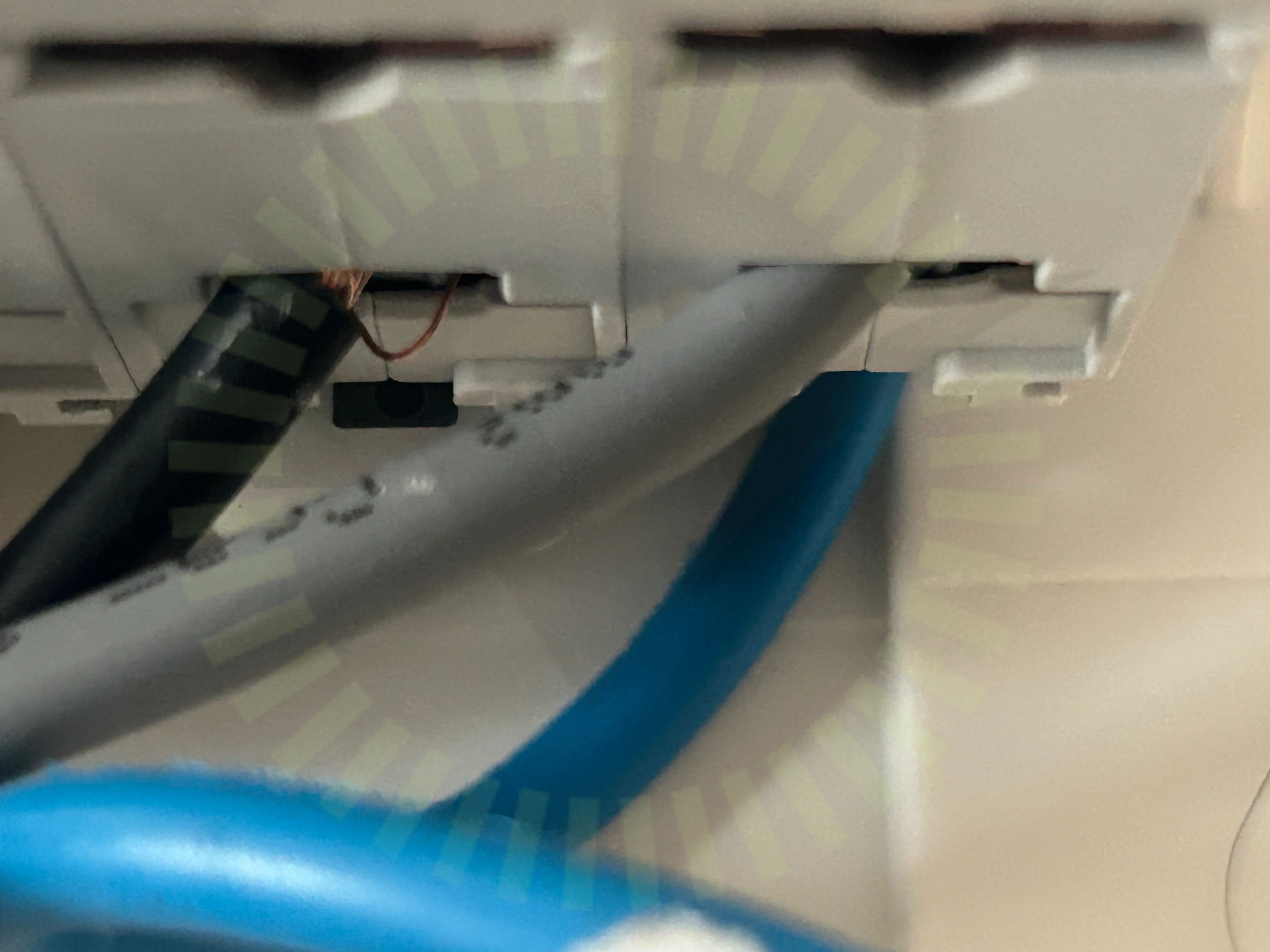

8.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.

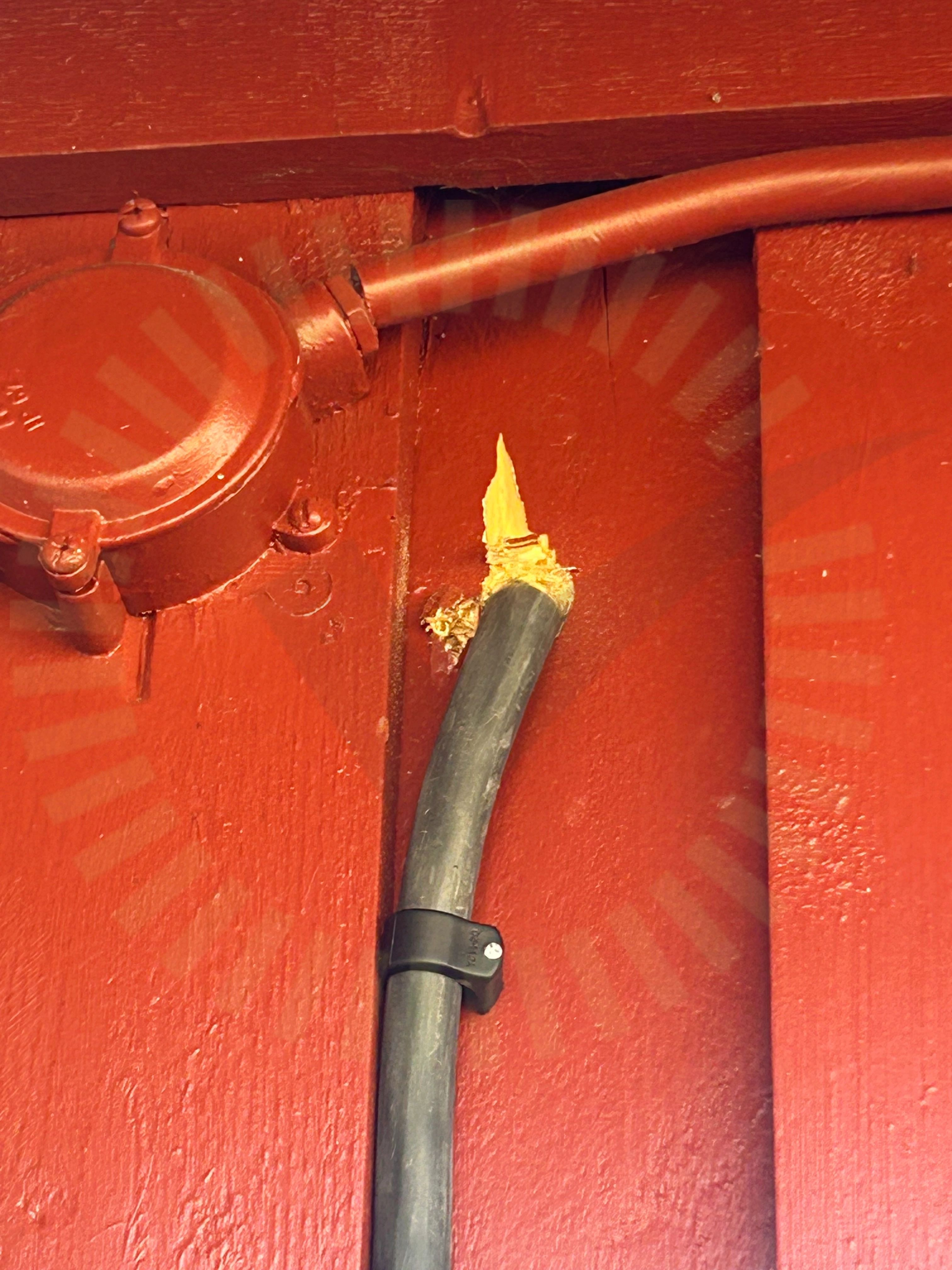

8.2 Genomföringar
Inte godkänd
Båda genomföringarna vid växelriktaren är inte tätade.

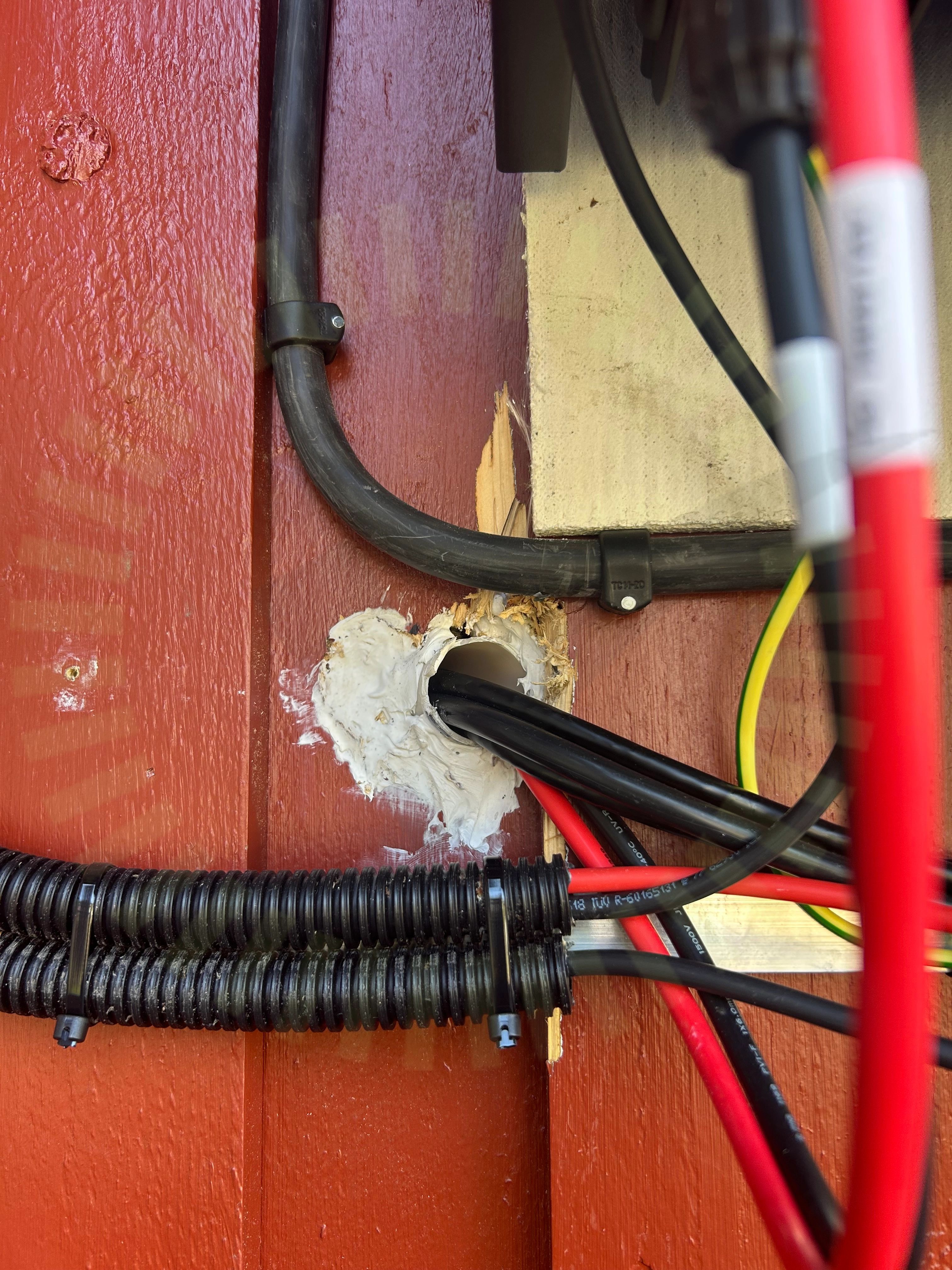

8.3 Skada vägg
Inte godkänd
Skada orsakad vid kabeldragning är inte fackmässigt återställt.
Godkända kontrollpunkter
30/36
Ej tillgängligt vid besiktning
3/36
