1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
9.2
Installation genom
DT Energi/Dalaträhus Energi AB
Datum
20 april 2023
Ort
UDDEVALLA, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPH
OptimerareHuawei: SUN2000P - 450W
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Installerad av DT Energi/Dalaträhus Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
4/30

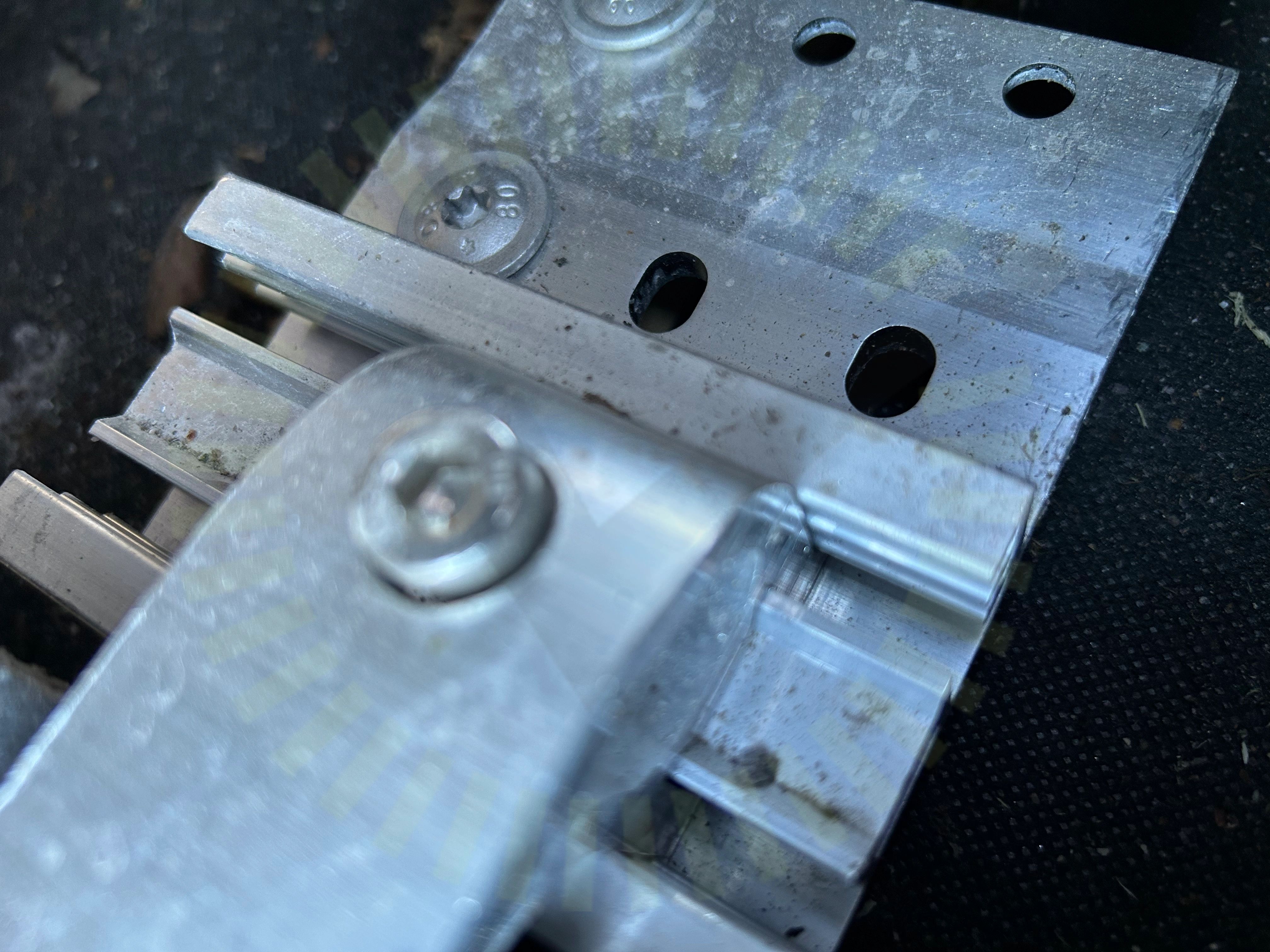

2.1 Infästning utanför takstol
Inte godkändTakkrokar utanför takstol är ej monterade enligt tillverkarens anvisningar.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
2.2 Kabeluppfästning
Inte godkändKablar ej tillförlitligt uppfästa.
SS 436 40 00 (712.521.101 och 522.8.4)
2.3 Infästningar
Inte godkändMajoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

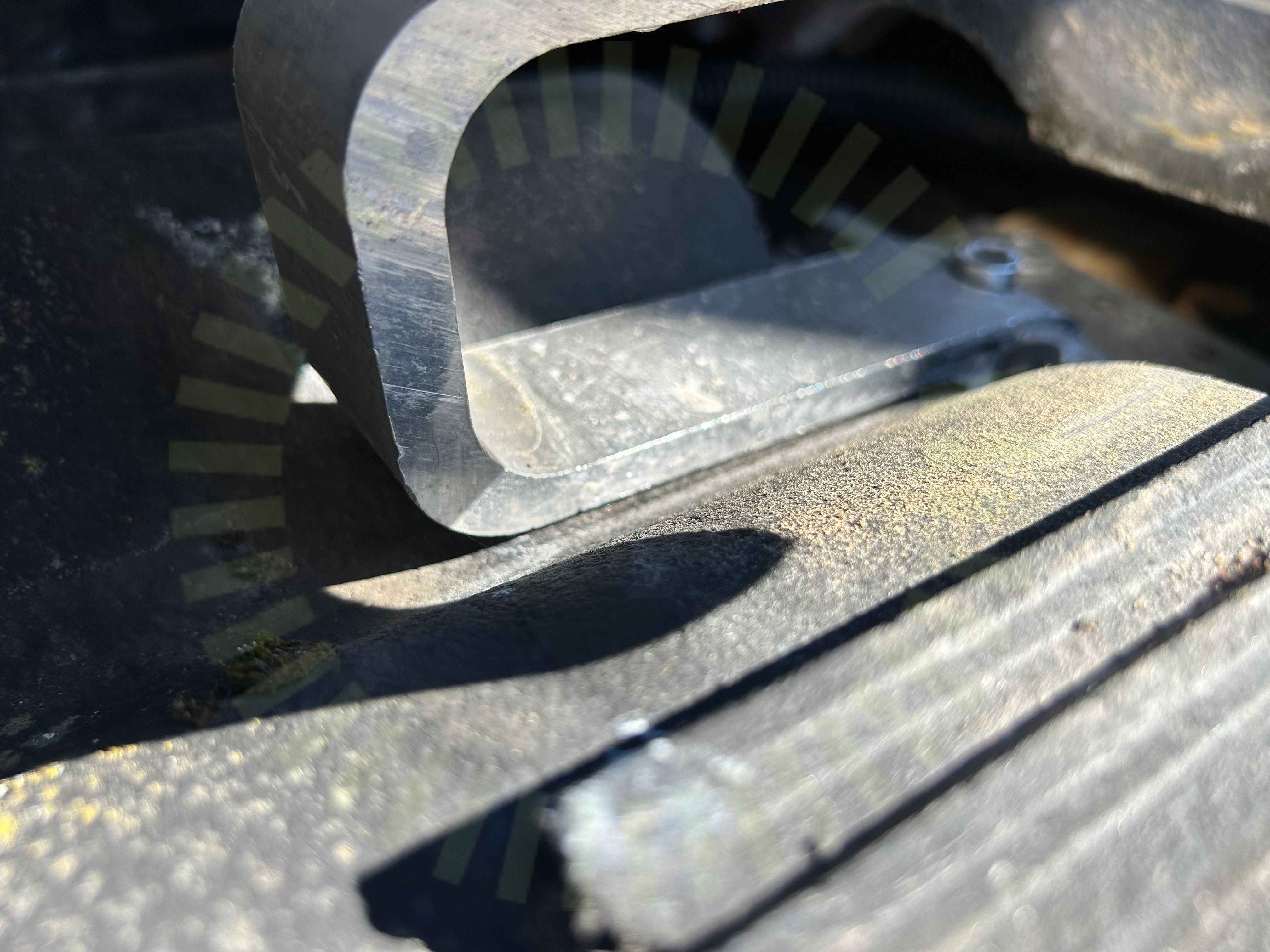

2.4 Underliggande takpanna
Inte godkändAvstånd till underliggande panna är ej korrekt.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13
Godkända kontrollpunkter
25/30Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTakstolsinfästningTermisk brytpunkt skenorTvådelad takkrokVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/30Takgenomföring
Tak 1, Longi: LR5-54HPH 405-425M
Anmärkningar
2/18

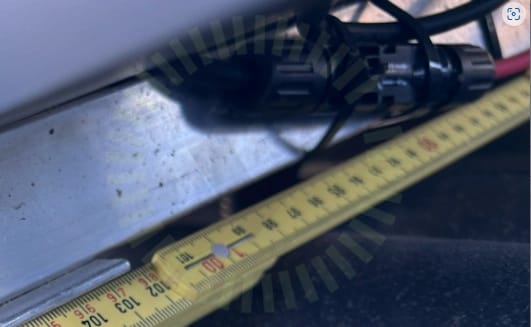

3.1 Kontakter
Inte godkändBuntband är placerade över kontakter.
Tillverkarens anvisningar
3.2 Skador
Inte godkändSkador noterade på panelerna.
Godkända kontrollpunkter
14/18Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
2/18KopplingslådaPanelkablagets böjradie
Varselmärkning
Anmärkningar
1/5
4.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Godkända kontrollpunkter
35/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
