Besiktningsrapport
8.3
Installation genom
Enermont
Datum
10 oktober 2023
Ort
Hässleholm, Skåne län
Skenornas infästning
Skenornas överhäng
88% godkända
12% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
ESDEC Lutande Panntak
Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Avtal
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Godkända kontrollpunkter
15/15
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
4/25
3.1 Skenornas infästning
Inte godkänd
Gafflar trycker inte mot skenans botten, flyter en bit ovanför.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

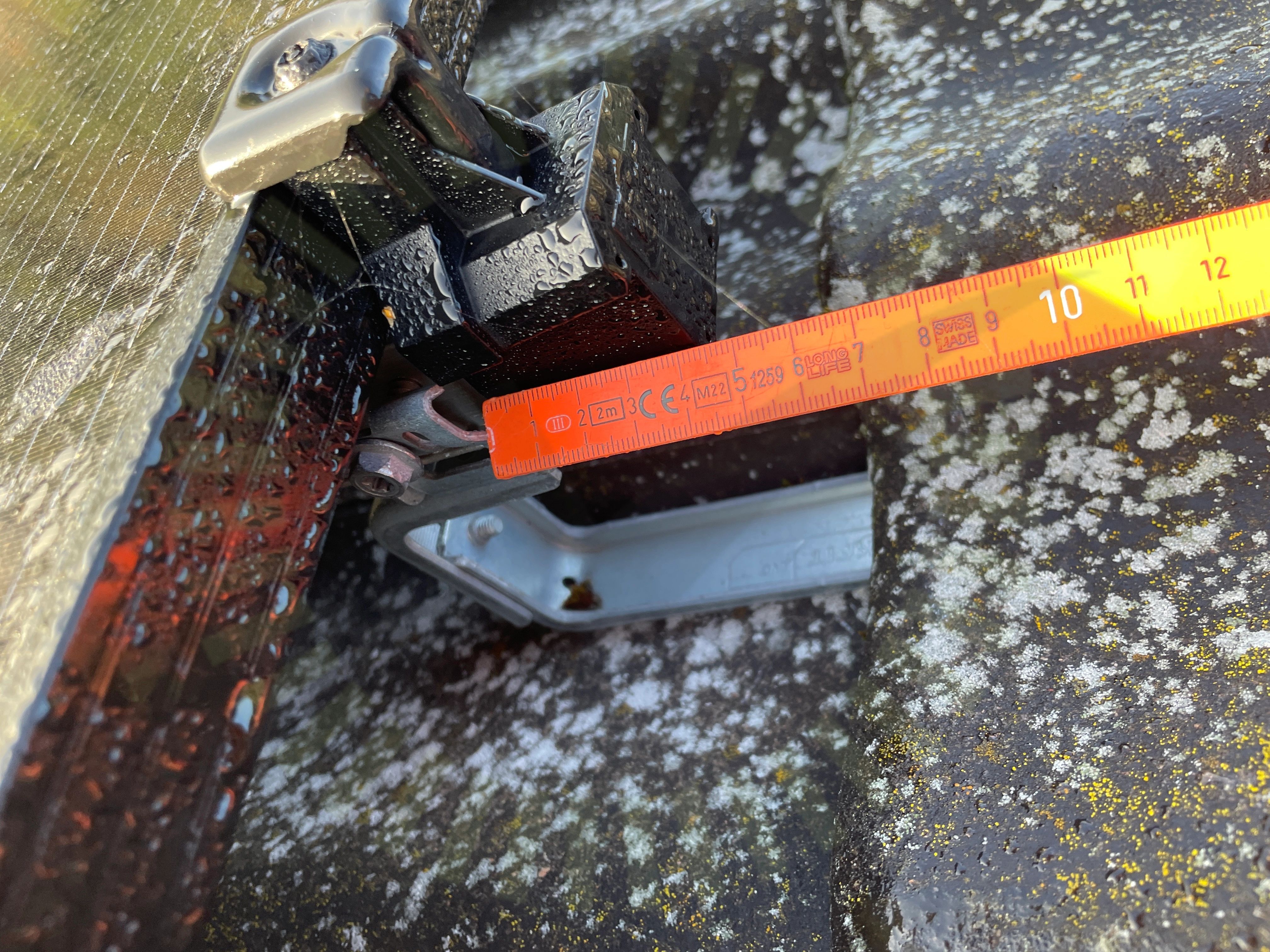

3.2 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer på flertalet ställen.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
3.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.4 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/25
DC kabel förläggning
Dräneringskanal
Främmande material
Föremål mellan skena och panelram
Förstärkningsskruv
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelstorlek
Skador
Skenans utstick för klämma
Säkerhetsavstånd
Takets lutning
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/25
Takgenomföring
