Besiktningsrapport
9.6
Installation genom
Everöds Elbyrå
Datum
2 januari 2023
Ort
Stehag, Skåne län
Dragavlastade
Avstånd panna
Varning för likspänning
DC Förläggning
95% godkända
5% ej godkända
Om installationen
Paneler
Qcells: DUO BLK ML-G9
Montagesystem
Nordic Solar: Läktfäste
Växelriktare
SMA: SUNNY TRIPOWER 8.0 / 10.0
Installerad av Everöds Elbyrå som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, Nordic Solar: Läktfäste
Anmärkningar
1/16

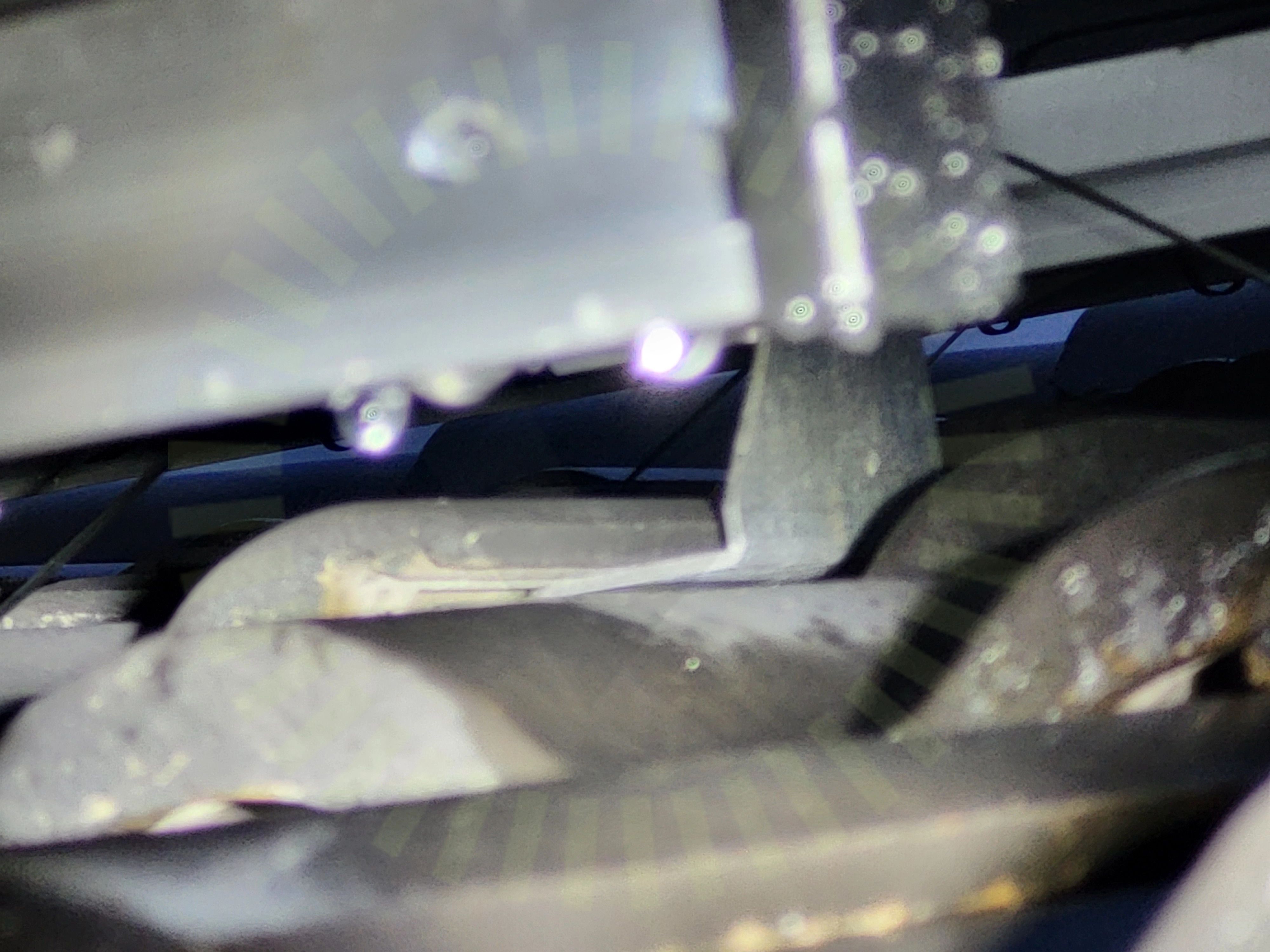

1.1 Avstånd panna
Inte godkänd
En del infästningar vilar på pannan.
Tillverkarens anvisningar
Godkända kontrollpunkter
14/16
Bärläkt
Främmande material
Infästning
Kabeluppfästning
Mittklämmor
Shims
Skador
Skarp kant
Skarv skenor
Skydd
Slutfäste
Snö- och Vindlastberäkning
Väderbeständigt material
Överhäng skenor
Ej tillgängligt vid besiktning
1/16
Takgenomföring
Tak 1, Qcells: DUO BLK ML-G9
Anmärkningar
1/12
2.1 Dragavlastade
Inte godkänd
Fast utgången är på sidan så är kabeln för spänd.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/12
Dräneringshål
Förbindelse av kontakter
Föremål bakstycke
Höjdskillnad
Mellanrum
Placering fästen
Skador
Skugga
Storlek fästen
Strängförläggning
Överlappning fästen
Varselmärkning
Anmärkningar
1/4

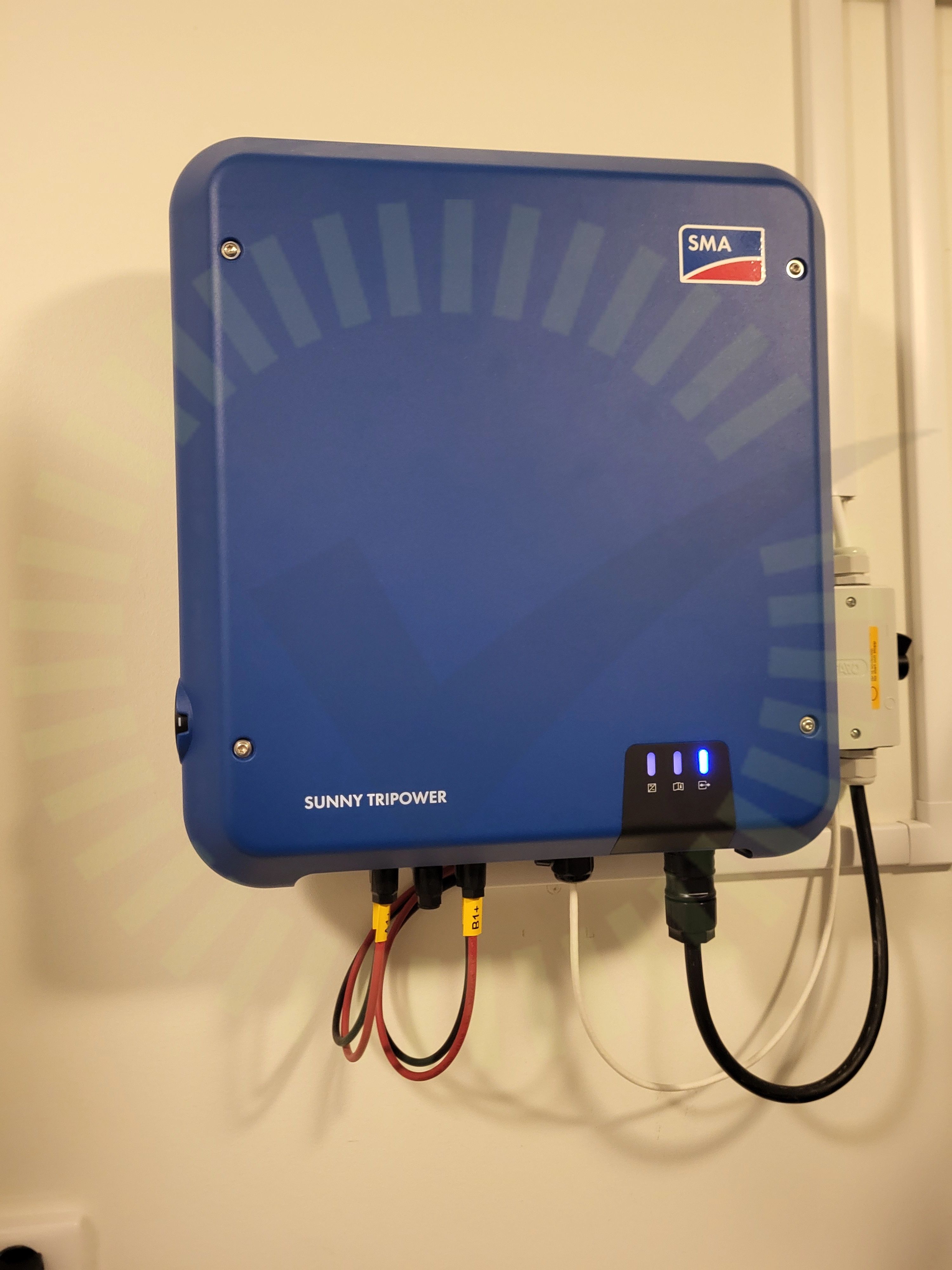

3.1 Varning för likspänning
Inte godkänd
Märkning likspänning saknas.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
1/25

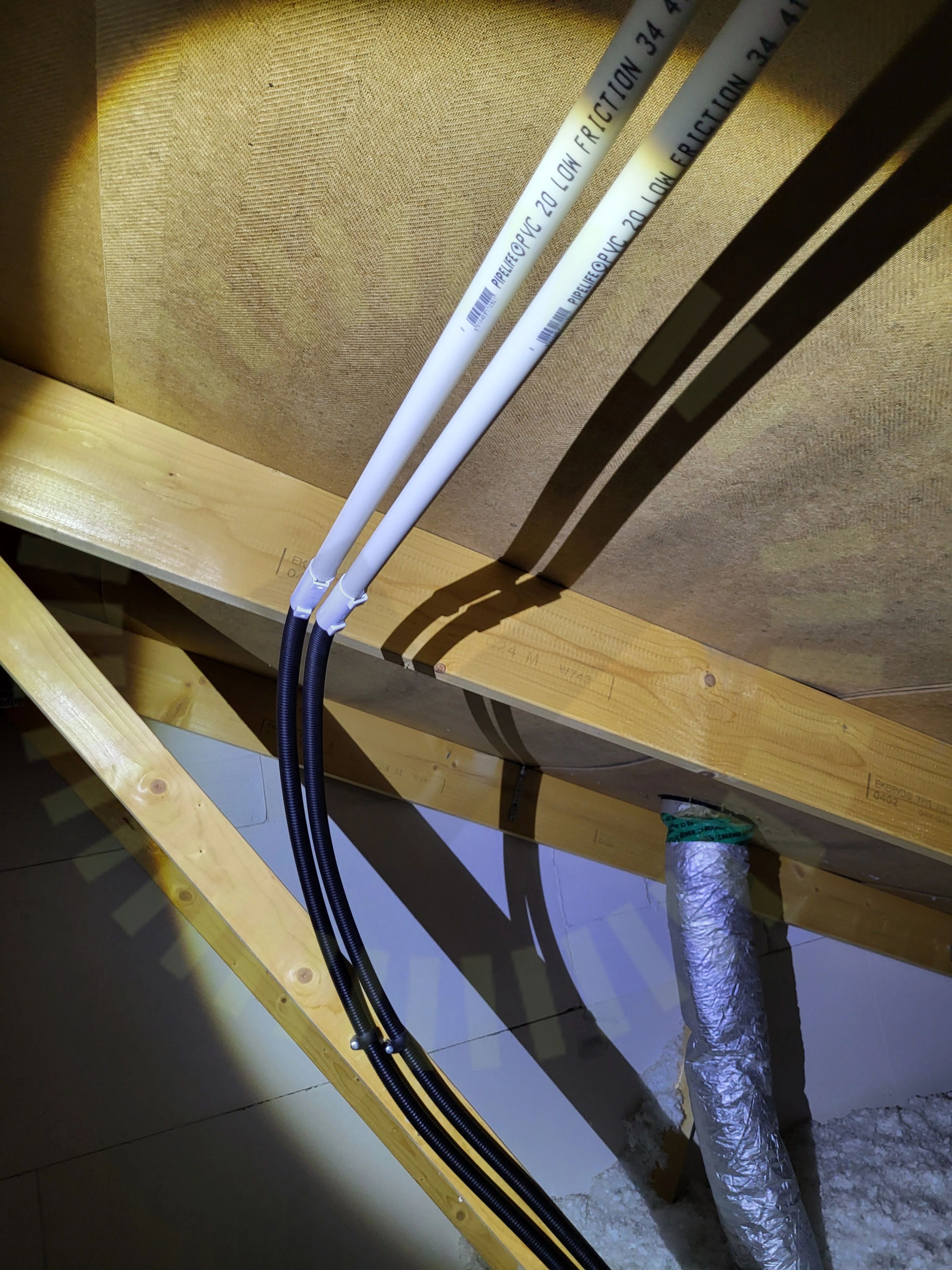

4.1 DC Förläggning
Rekommendation
Slangar och rör uppe på vinden måste fästas upp bättre. Vissa saknar stöd.
SS 436 40 00 (522.8.4)
Godkända kontrollpunkter
24/25
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Direkt solljus
Fastsäkring av produkt
Huvudsäkring
Infästning bakplatta
Kabel
Ledare fastspända
Märkning
Mätprotokoll DC
Närliggande material
Strängschema
Säkring
Vinkel
