Besiktningsrapport
8.5
Installation av
Nordic Solar
Datum
6 september 2023
Ort
Karlstad, Värmlands län
Strängschema
/inspection-protocols/90ced5be-3ab6-488a-ab3f-5d80322c0639/90ced5be-3ab6-488a-ab3f-5d80322c0639)
Kabeluppfästning
/inspection-protocols/9daa878c-5152-4203-bf0f-c43438755a0a/9daa878c-5152-4203-bf0f-c43438755a0a)
Kopplingslåda
/inspection-protocols/f3986a26-9842-412c-864c-67b8d091e081/f3986a26-9842-412c-864c-67b8d091e081)
+ 5
/inspection-protocols/8f601c55-80ff-4985-aa22-7bc7fffac331/8f601c55-80ff-4985-aa22-7bc7fffac331)
86% godkända
14% ej godkända
Om installationen
Paneler
QCells: Q.Peak DUO-G5
Montagesystem
Nordic Solar: Råspont
Växelriktare
SMA: SUNNY TRIPOWER 8.0 / 10.0
Tillbehör
Överspänningsskydd DC
Tillbehör
Undercentral
Installerad av Nordic Solar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
/inspection-protocols/90ced5be-3ab6-488a-ab3f-5d80322c0639/90ced5be-3ab6-488a-ab3f-5d80322c0639)
1.2 Strängschema
Inte godkänd
Strängschema saknas. Ritning anger inte hur många strängar som finns eller hur de går.
Godkända kontrollpunkter
1/3
Tak 1, Nordic Solar: Råspont
Anmärkningar
3/17
/inspection-protocols/705a5baa-d84d-4119-b1d6-d64dc1cc9bd1/705a5baa-d84d-4119-b1d6-d64dc1cc9bd1)

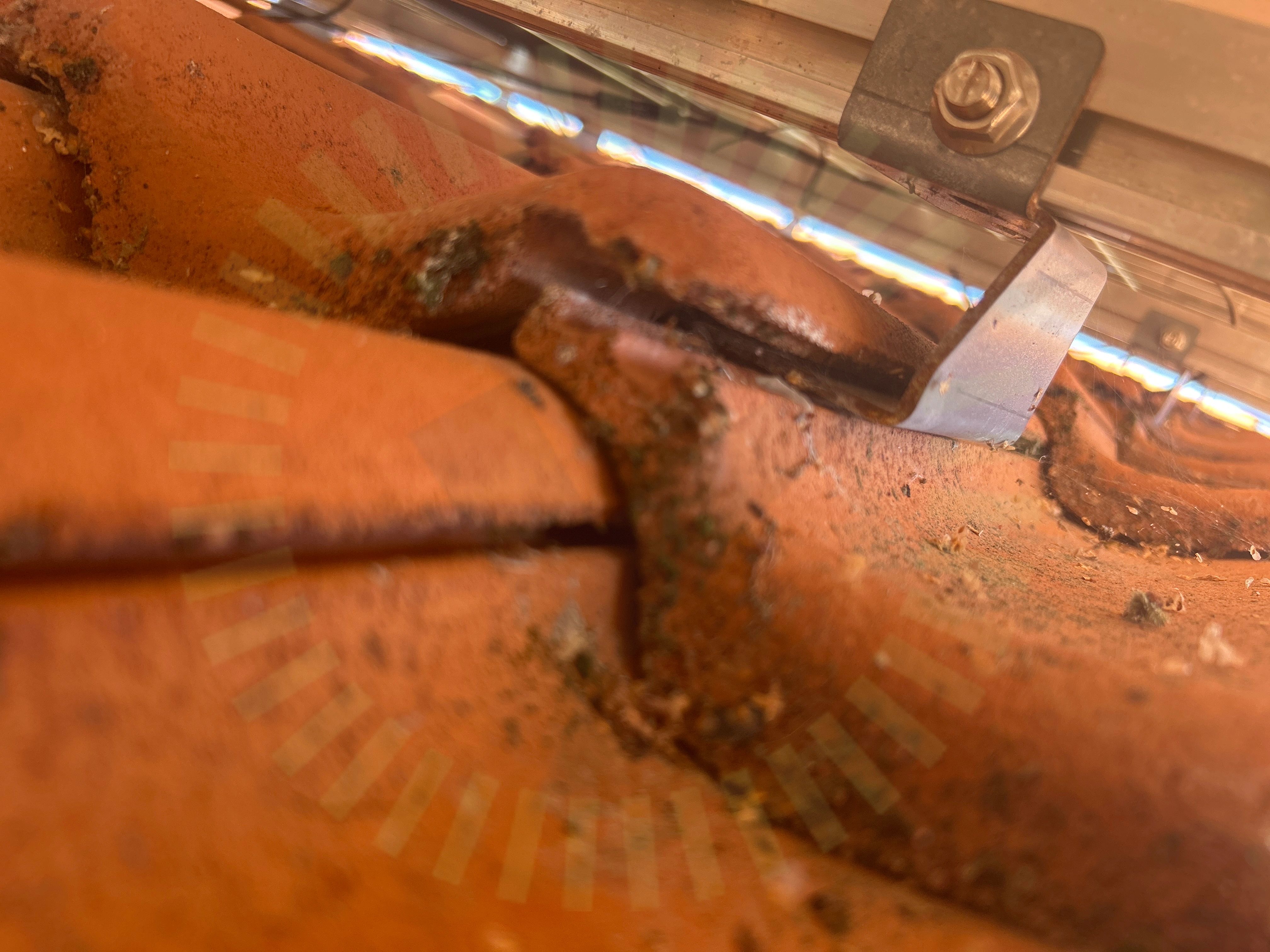

2.1 Avstånd panna
Inte godkänd
Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.
/inspection-protocols/9daa878c-5152-4203-bf0f-c43438755a0a/9daa878c-5152-4203-bf0f-c43438755a0a)

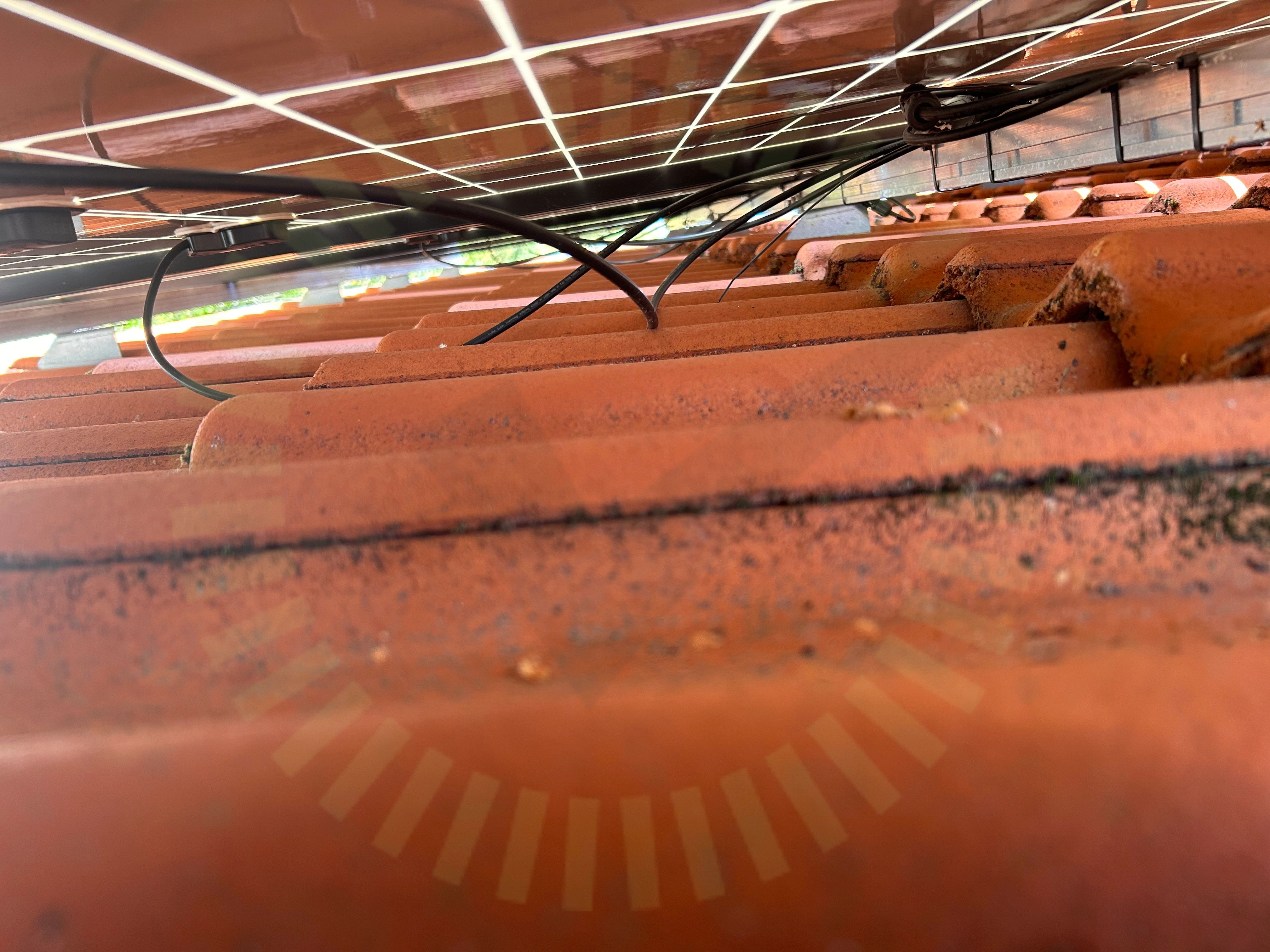

2.2 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
2.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
13/17
Ej tillgängligt vid besiktning
1/17
Tak 1, QCells: Q.Peak DUO-G5
Anmärkningar
4/18
/inspection-protocols/f5a9b0bf-241a-4b96-bc25-5306cd030170/f5a9b0bf-241a-4b96-bc25-5306cd030170)

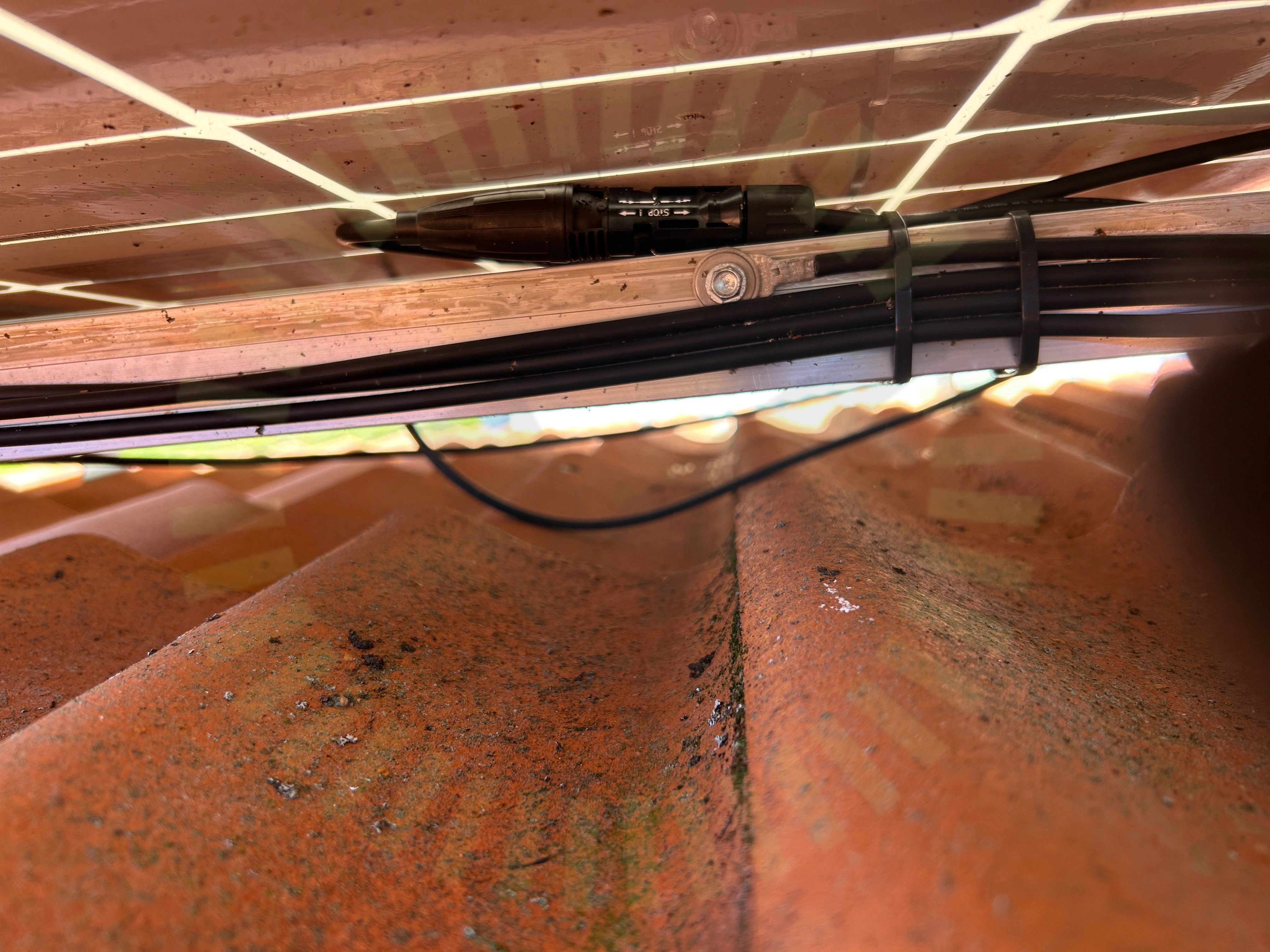

3.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare
/inspection-protocols/8f601c55-80ff-4985-aa22-7bc7fffac331/8f601c55-80ff-4985-aa22-7bc7fffac331)

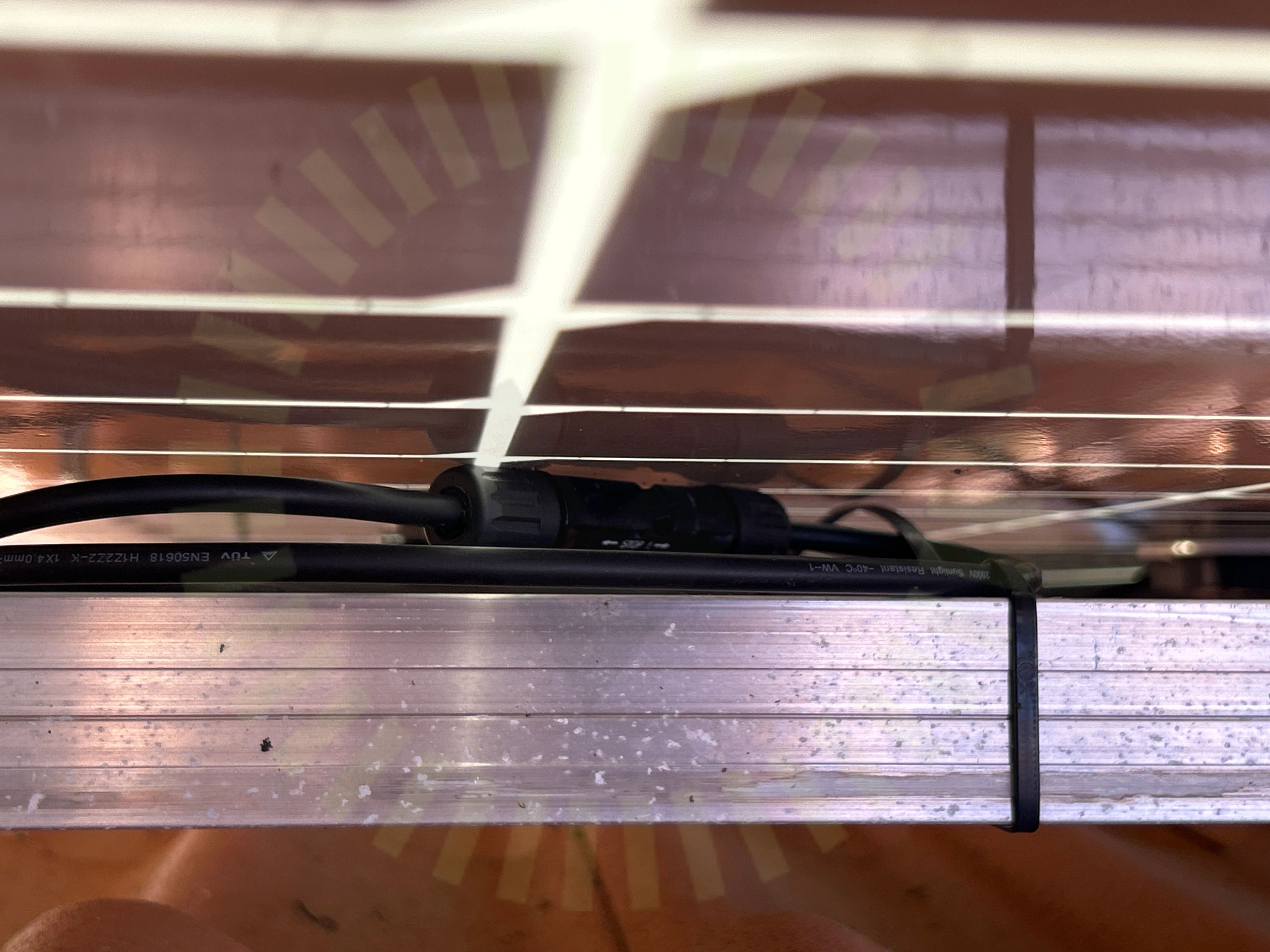

3.2 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
/inspection-protocols/f3986a26-9842-412c-864c-67b8d091e081/f3986a26-9842-412c-864c-67b8d091e081)

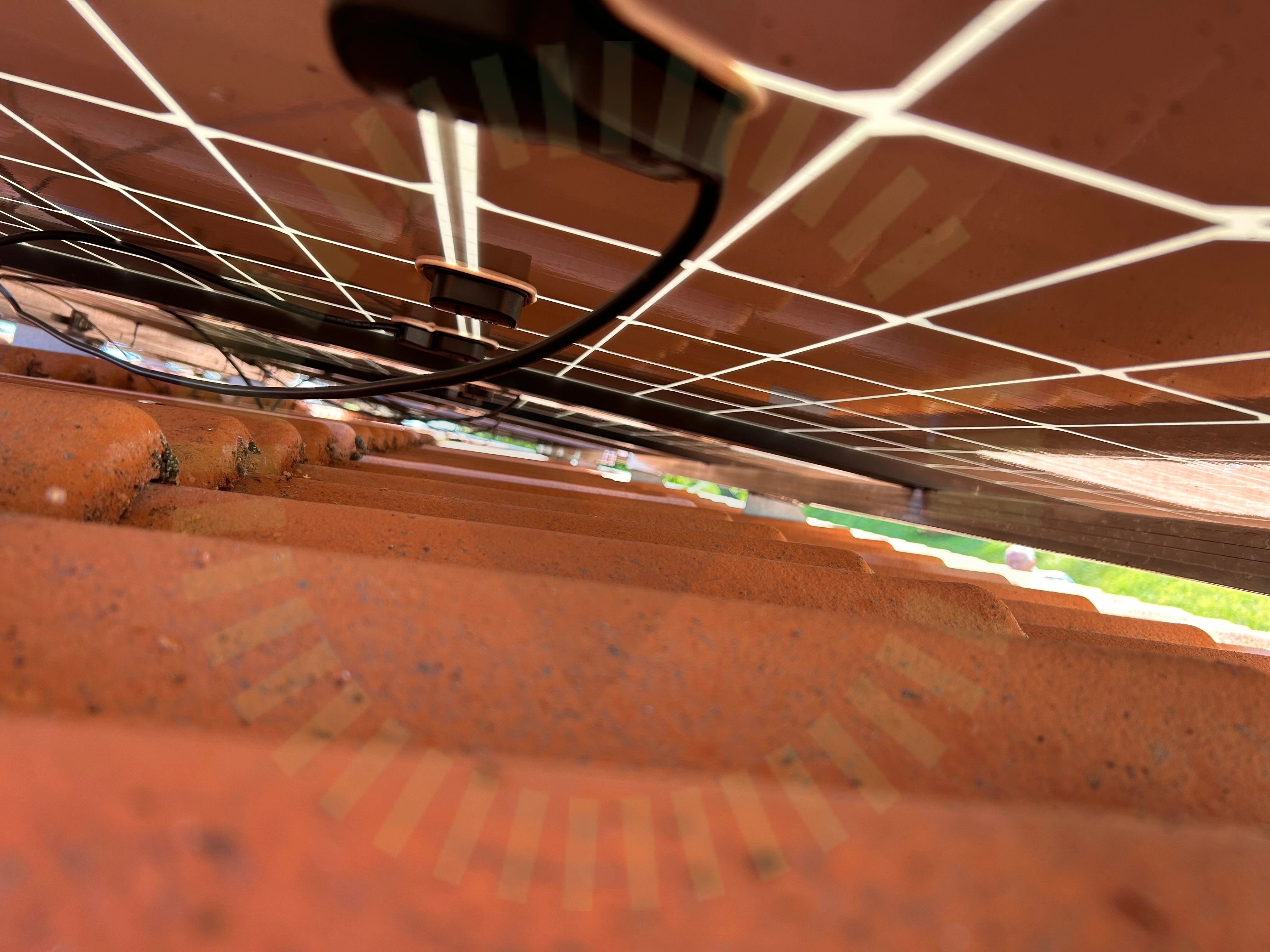

3.3 Kopplingslåda
Inte godkänd
Hängande kabel från kopplingslåda utsätter kopplingslåda för stress.
/inspection-protocols/e25cf396-c478-4209-9bfc-f51fdae1682a/e25cf396-c478-4209-9bfc-f51fdae1682a)

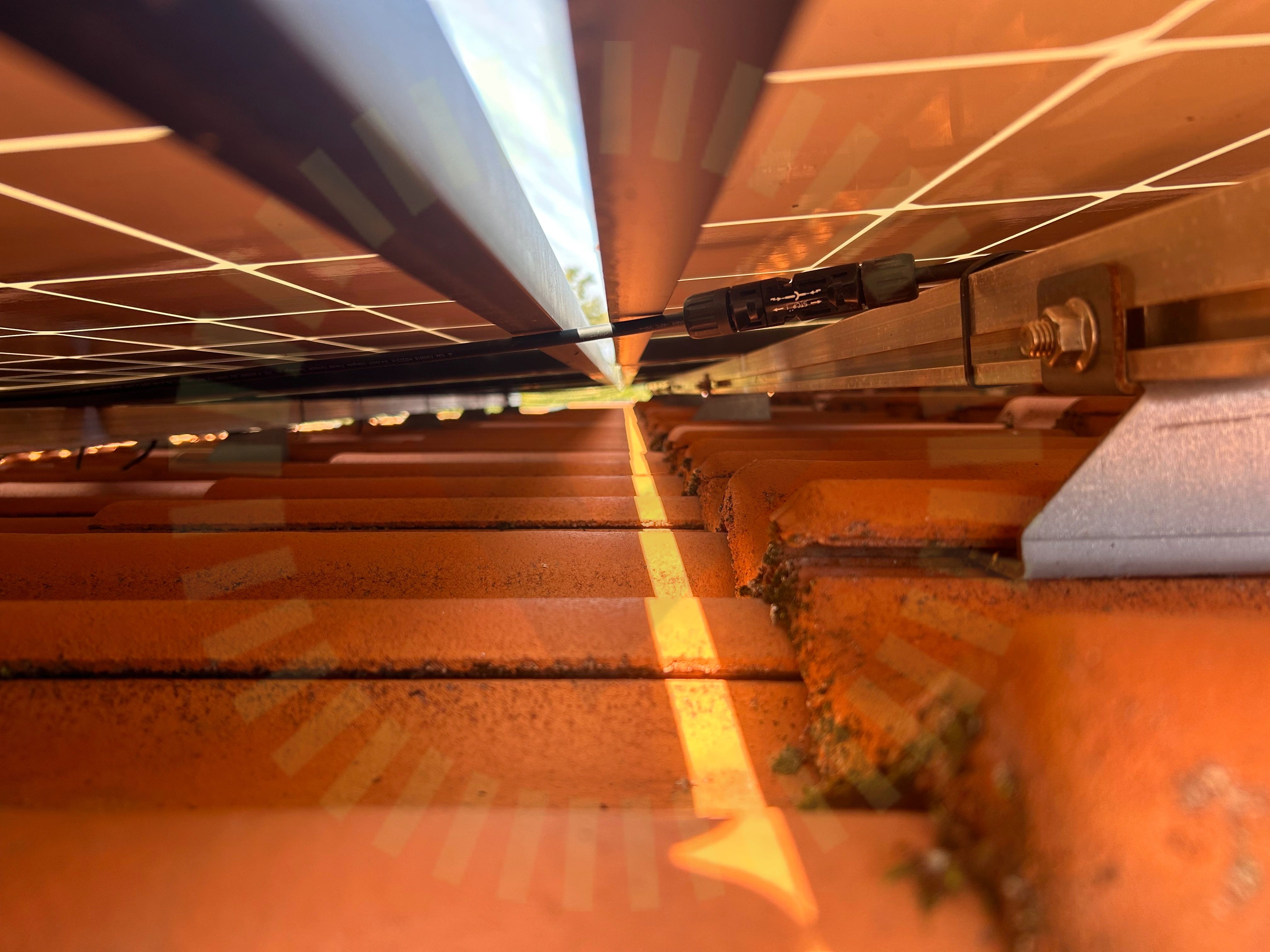

3.4 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
13/18
Ej tillgängligt vid besiktning
1/18
Undercentral
Godkända kontrollpunkter
7/7
Varselmärkning
Anmärkningar
1/4
/inspection-protocols/8d28d9f6-cd69-4c97-8ab1-e62c46b7e531/8d28d9f6-cd69-4c97-8ab1-e62c46b7e531)

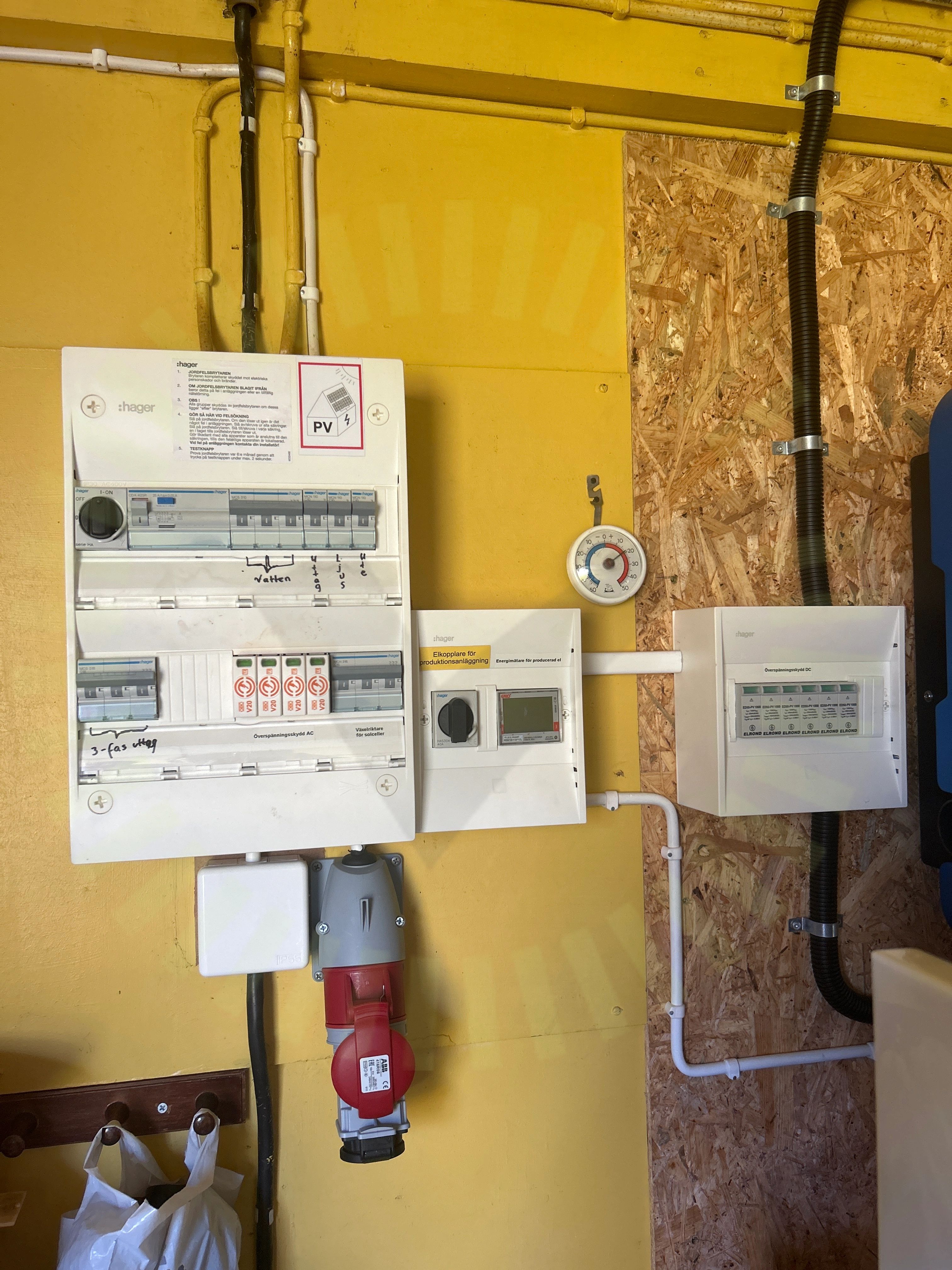

5.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
1/31
/inspection-protocols/225d4976-04aa-4e73-8df9-0488cad01c25/225d4976-04aa-4e73-8df9-0488cad01c25)

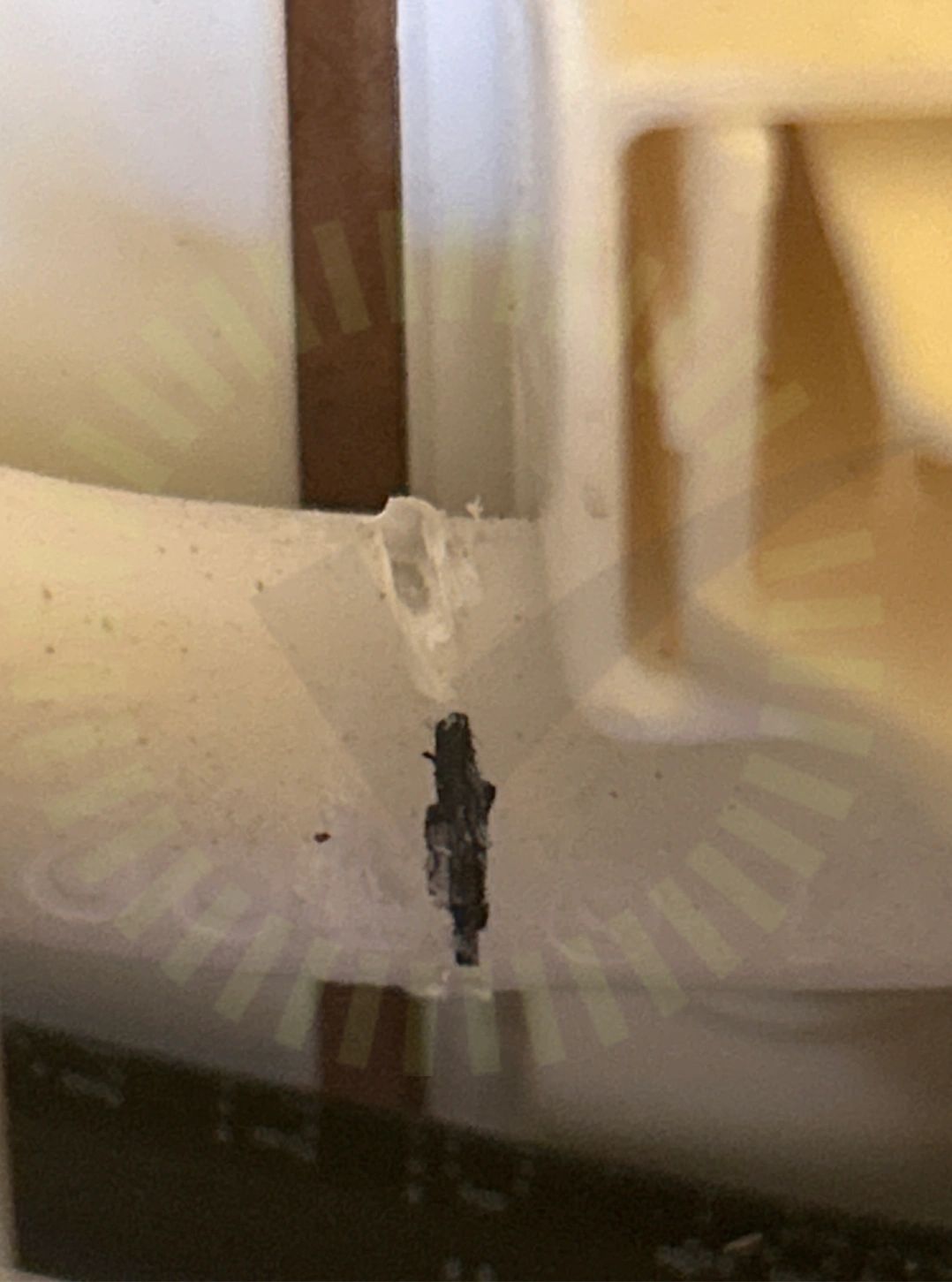

6.1 Skadat kablage
Inte godkänd
Mantel på kablage skadat.
Godkända kontrollpunkter
30/31
