Besiktningsrapport

7.9

Installation genom

Stella Solar AB

Datum

18 december 2024

Ort

Västerås, Västmanlands län

Takkrokarnas CC

Fastsäkring av produkt

Kabeluppfästning

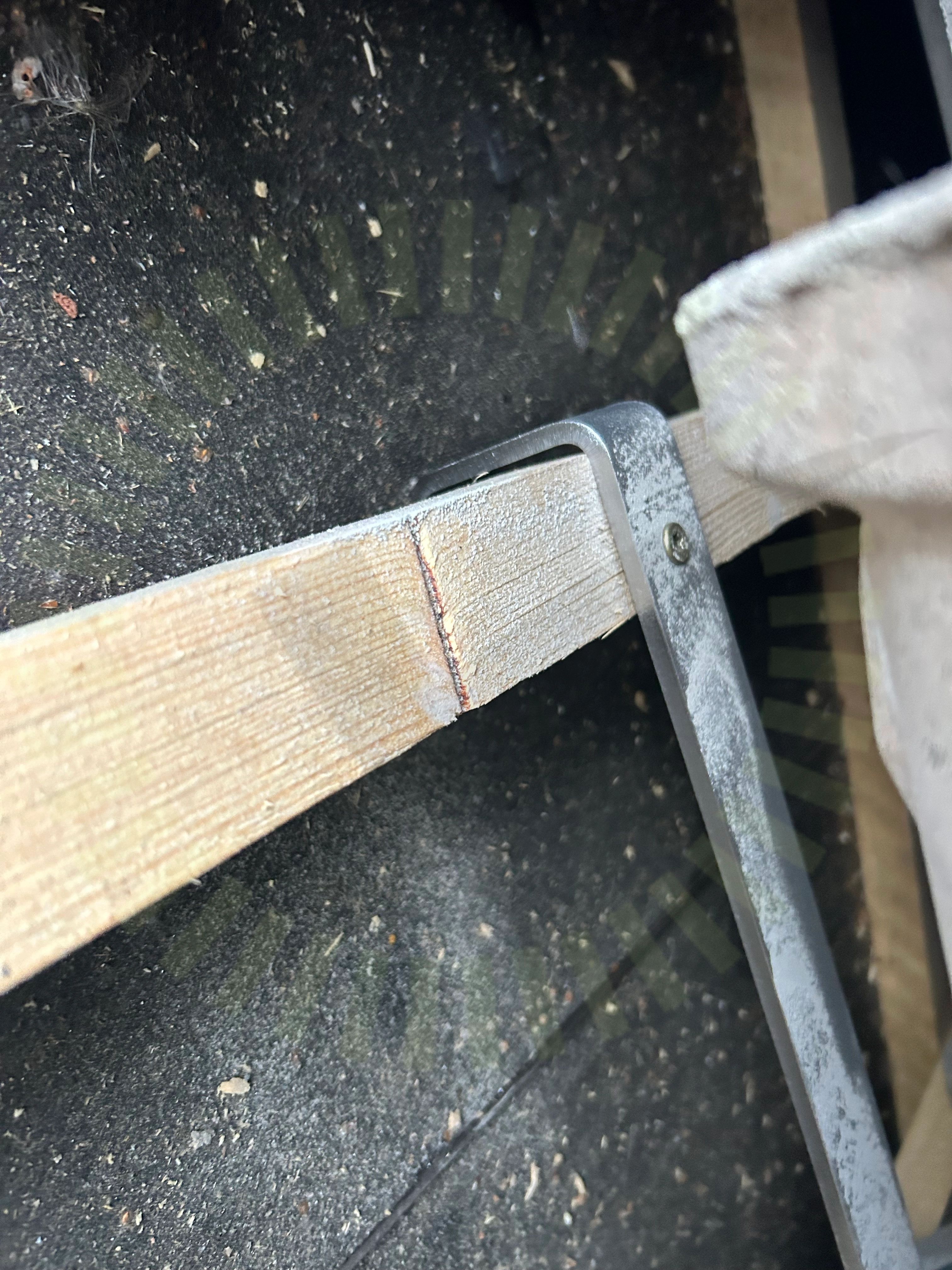

+ 14

84% godkända16% ej godkända

Om installationen

PanelerLuxor: EcoLine M108

MontagesystemOkänt montagesystem panntak

VäxelriktareSunGrow: SH5-10RT-20

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: Sungrow DTSU666-20

Installerad av Stella Solar AB som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

3/16

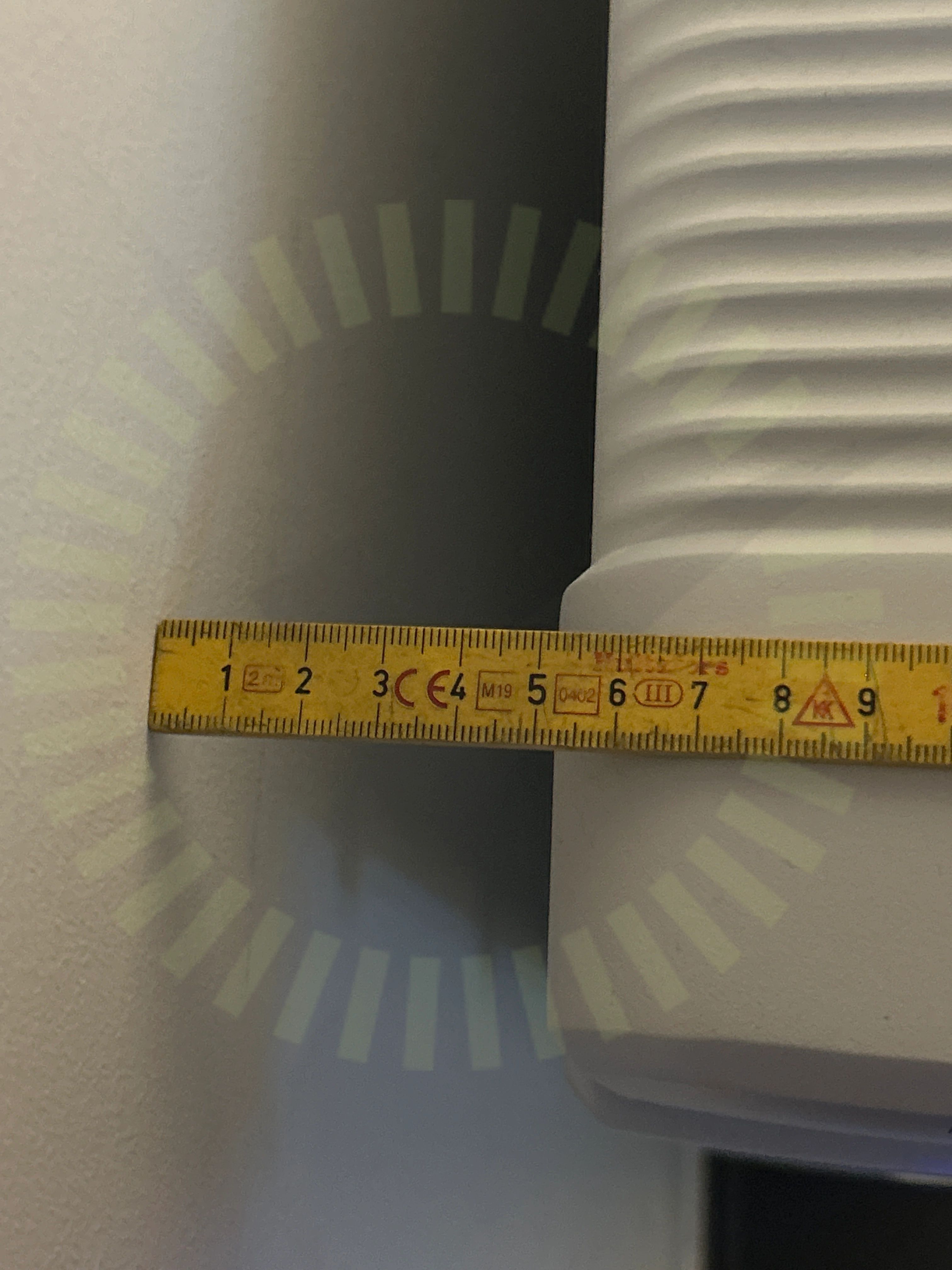

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

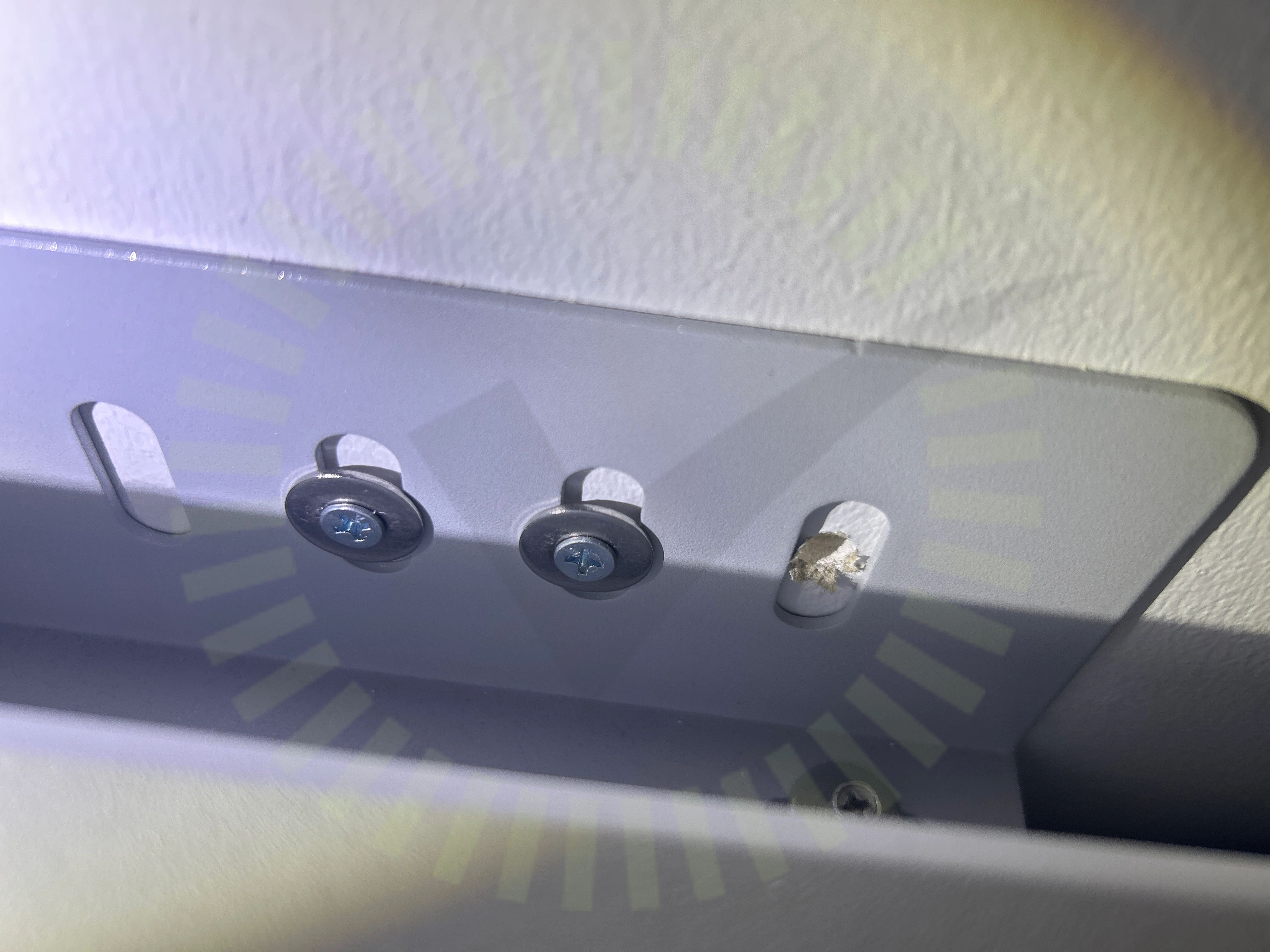

2.2 Fastsäkring av produkt

Inte godkänd

Oanvänt skruvhål har inte återställts.

SBR064-256-UEN-Ver19-202302, Sida 24

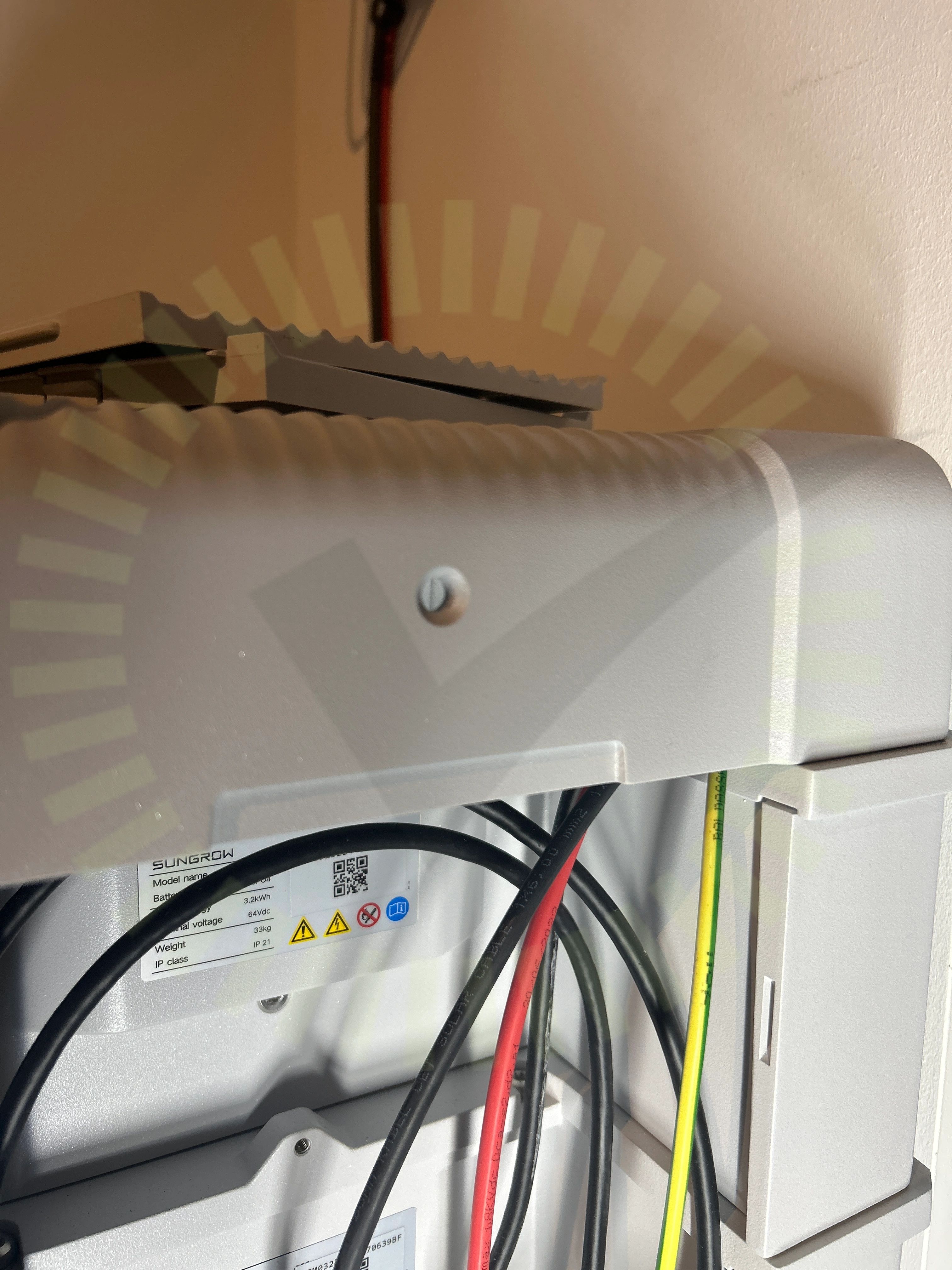

2.3 Sammansättning av komponenter

Inte godkänd

Batteriets lock är inte fastsäkrat.

SBR064-256-UEN-Ver19-202302, Sida 24-27

Godkända kontrollpunkter

13/16

Avstånd till växelriktareBatteri PEBatterimodulDC anslutningLock och sidoskyddRakt ståendeSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Anmärkningar

1/6

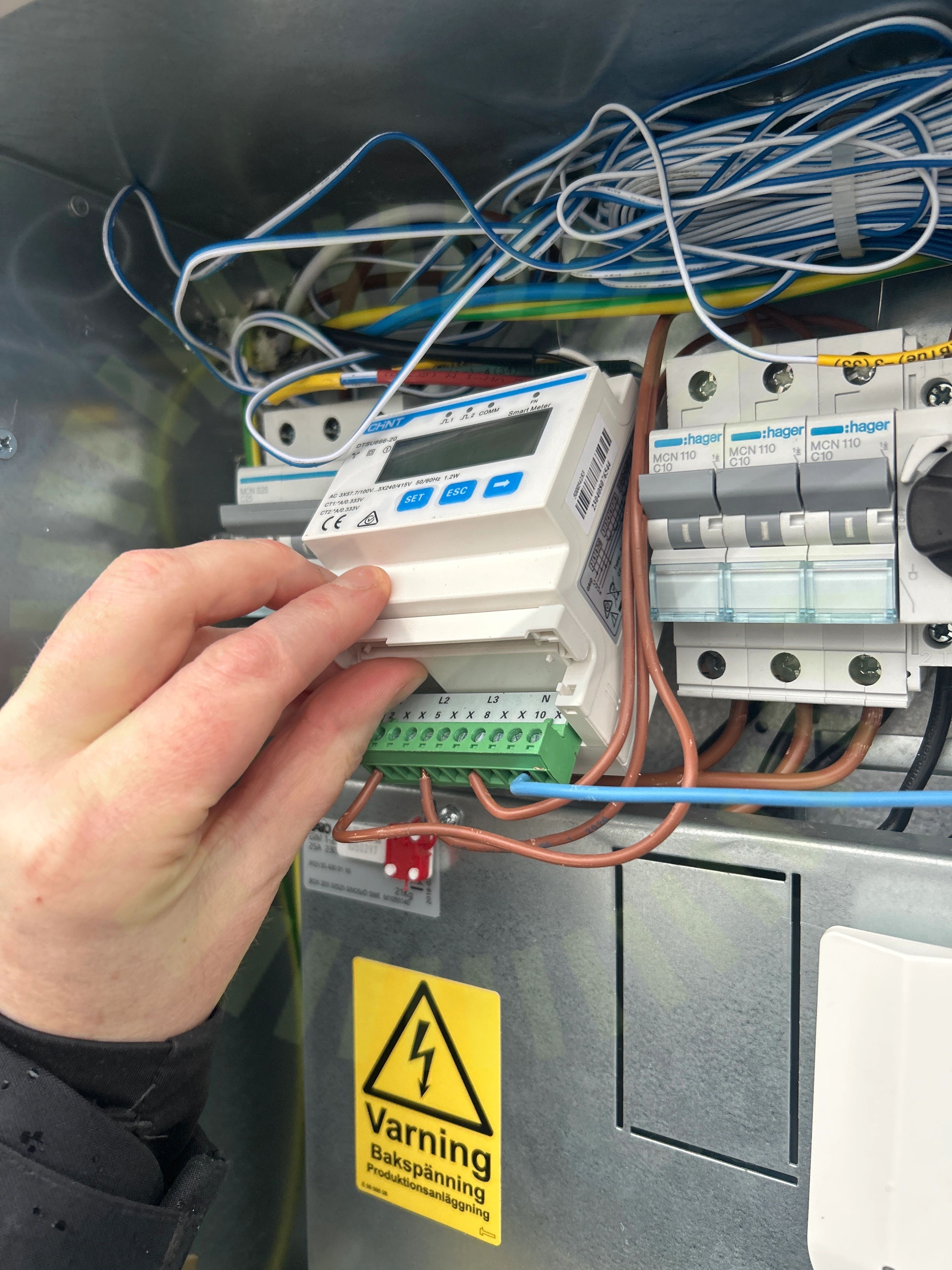

3.1 Fastsäkring av produkt

Inte godkänd

Smartmätaren är inte fastsäkrad ordentligt.

DTSU666-20-QIEN-Ver15-202311, Sida 6

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7

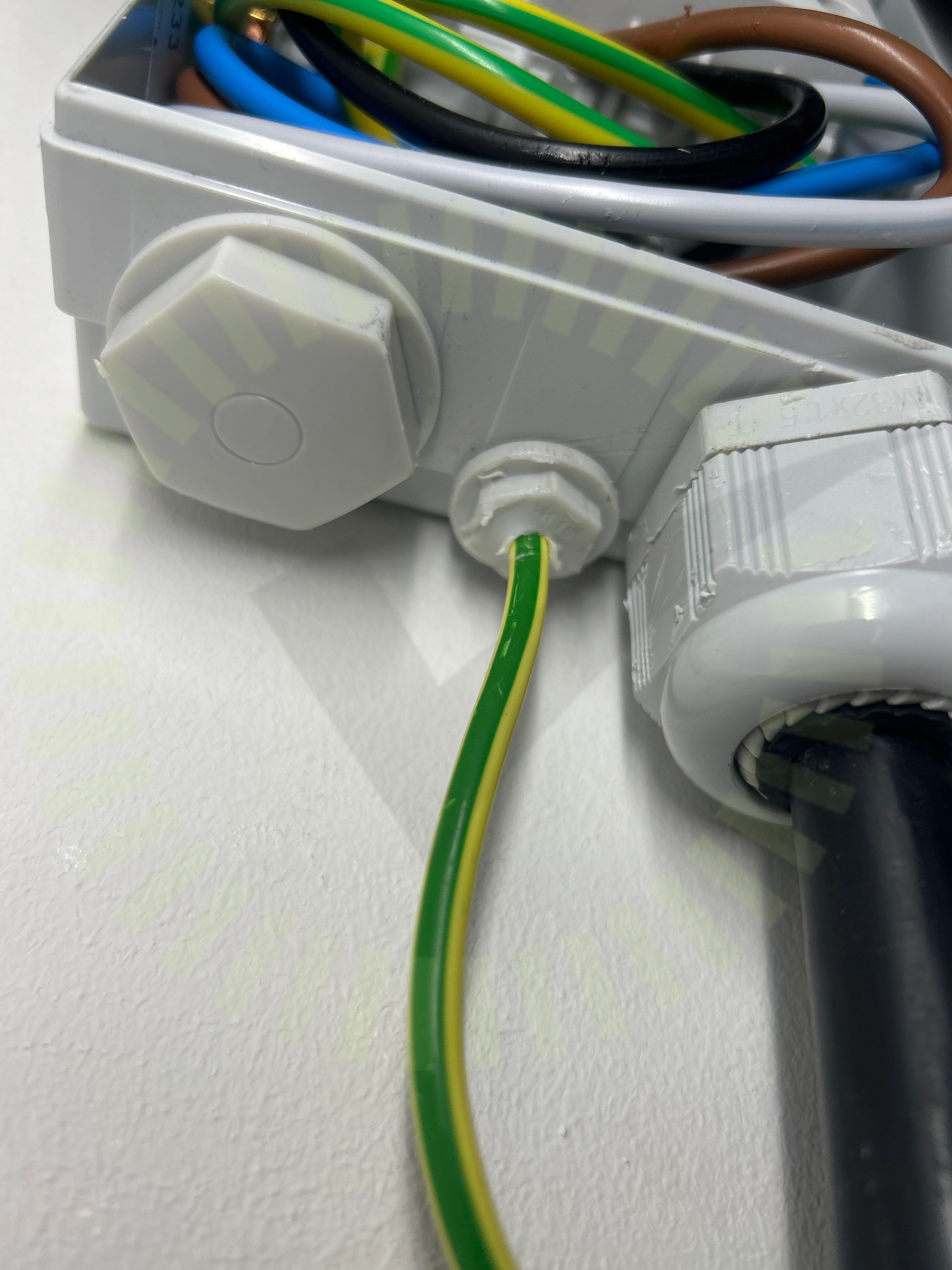

4.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Luxor: EcoLine M108

Anmärkningar

2/14

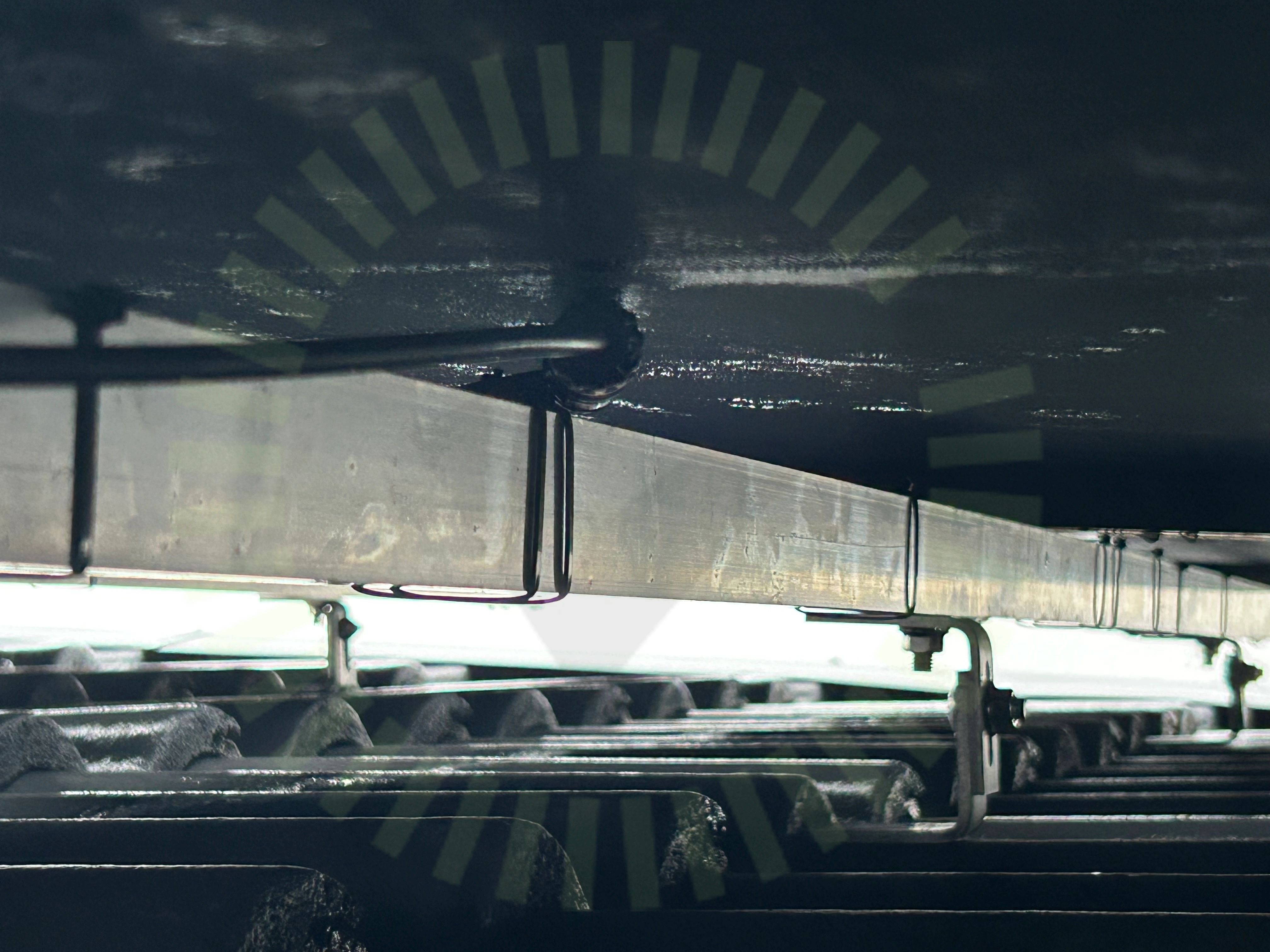

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

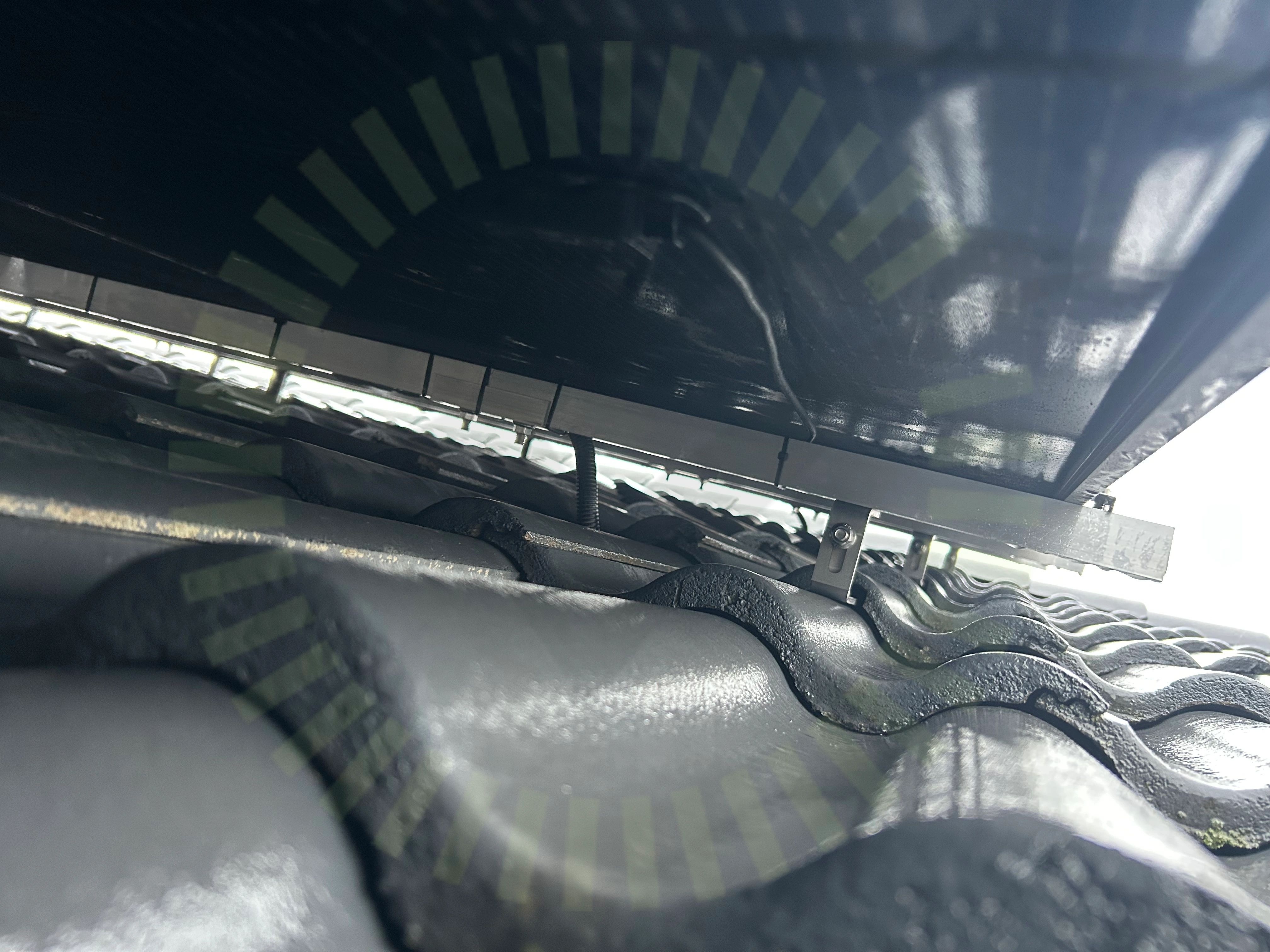

5.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/14

Böjradie kablageDräneringshålFästens placeringFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, Okänt montagesystem panntak

Anmärkningar

10/29

6.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

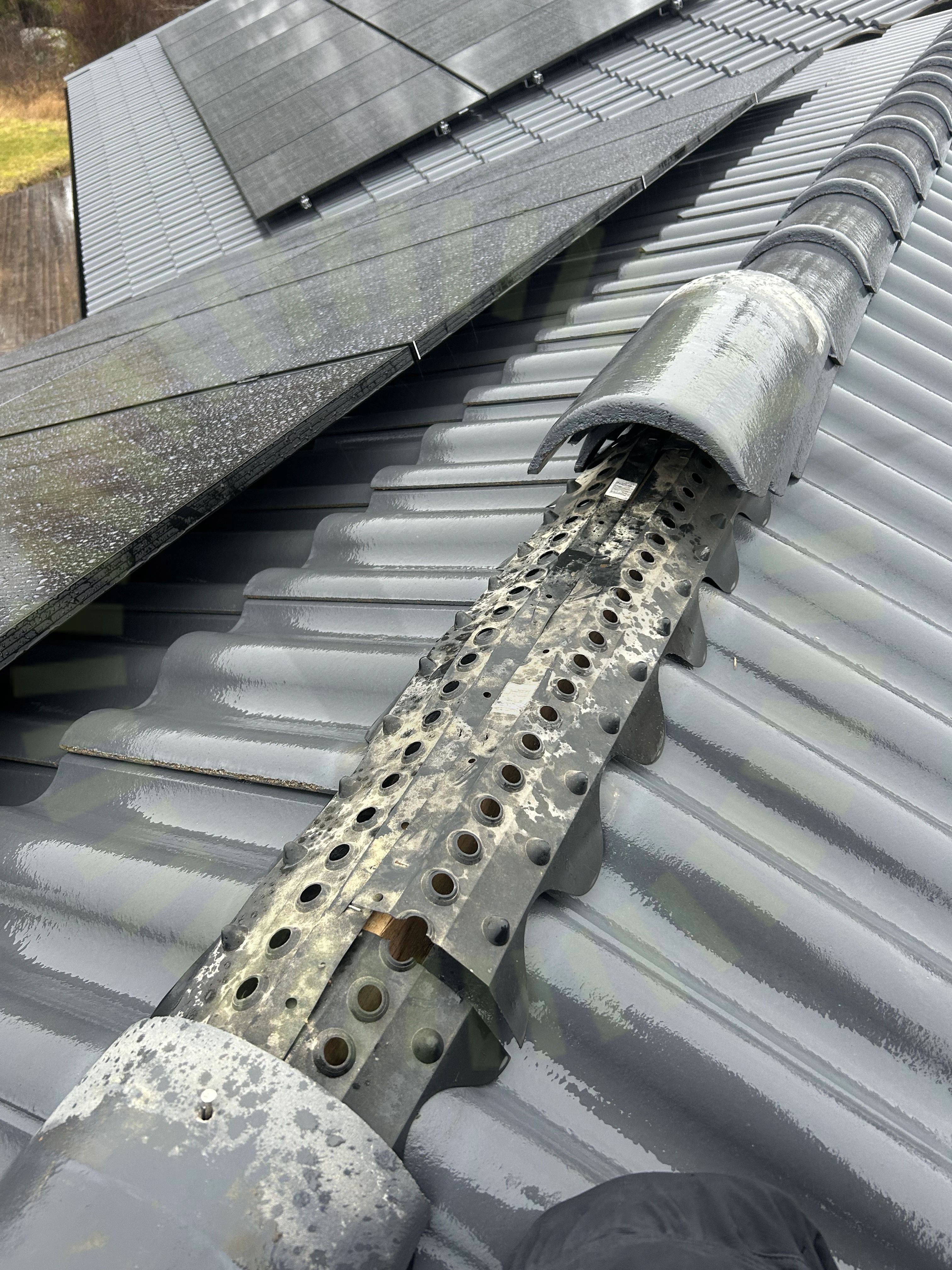

6.2 Nockpannor

Inte godkänd

Nockpannor har inte spikats fast efter kabeldragning.

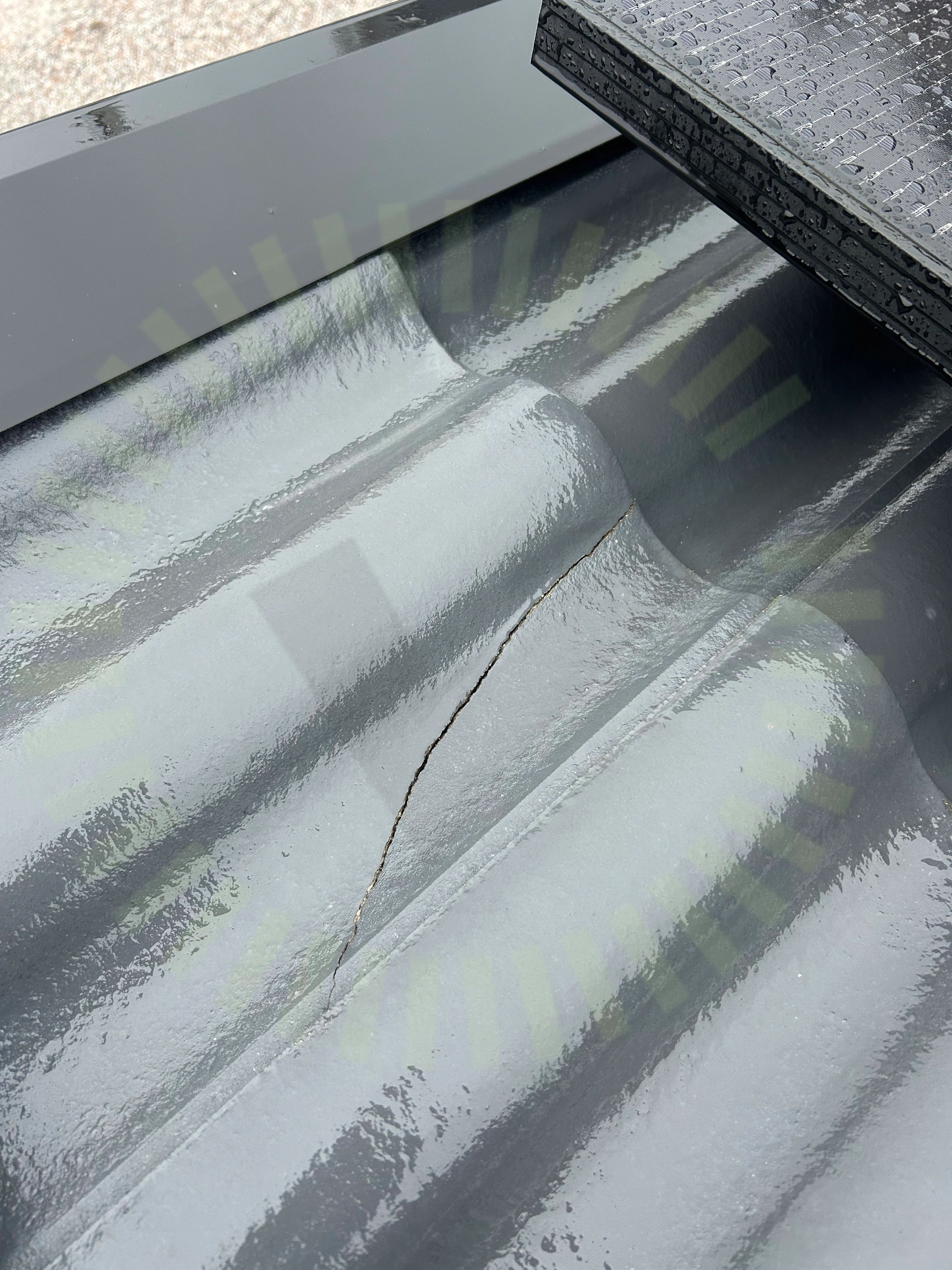

6.3 Skador

Inte godkänd

Skador noterade på takpannor runt installationen.

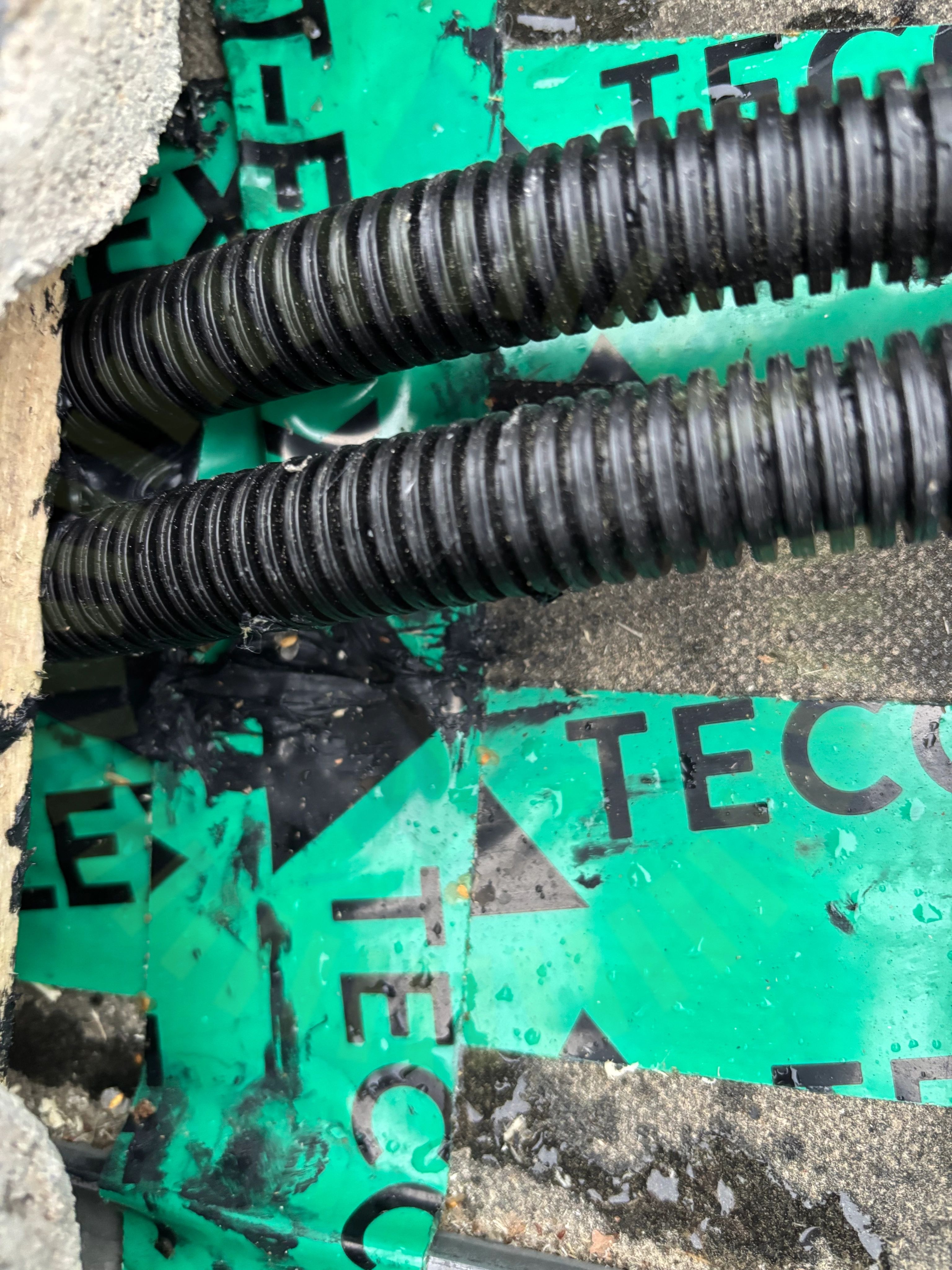

6.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

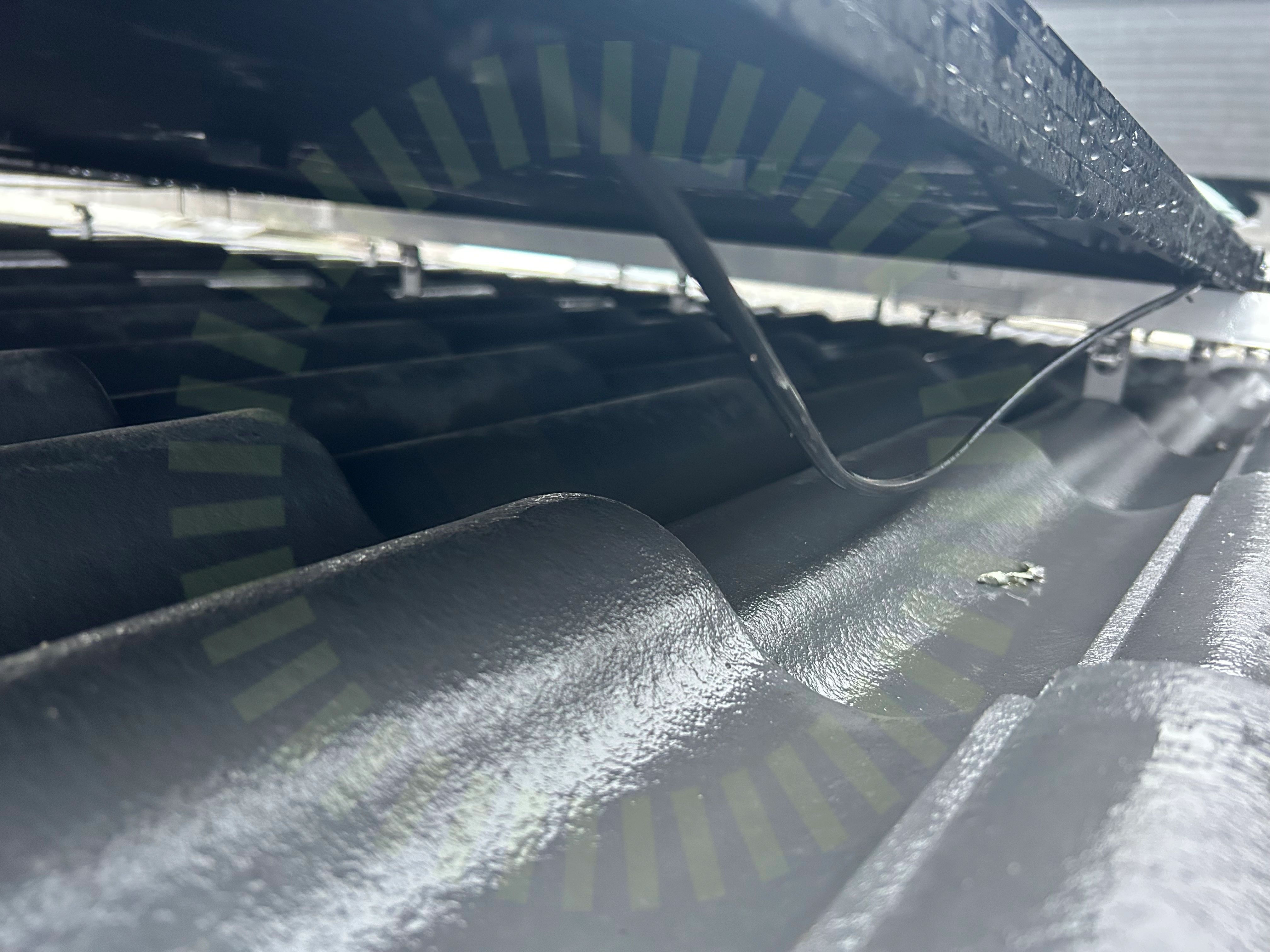

6.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

6.6 Läktinfästning

Inte godkänd

Underlag som styrker att infästningen är korrekt utförd saknas.

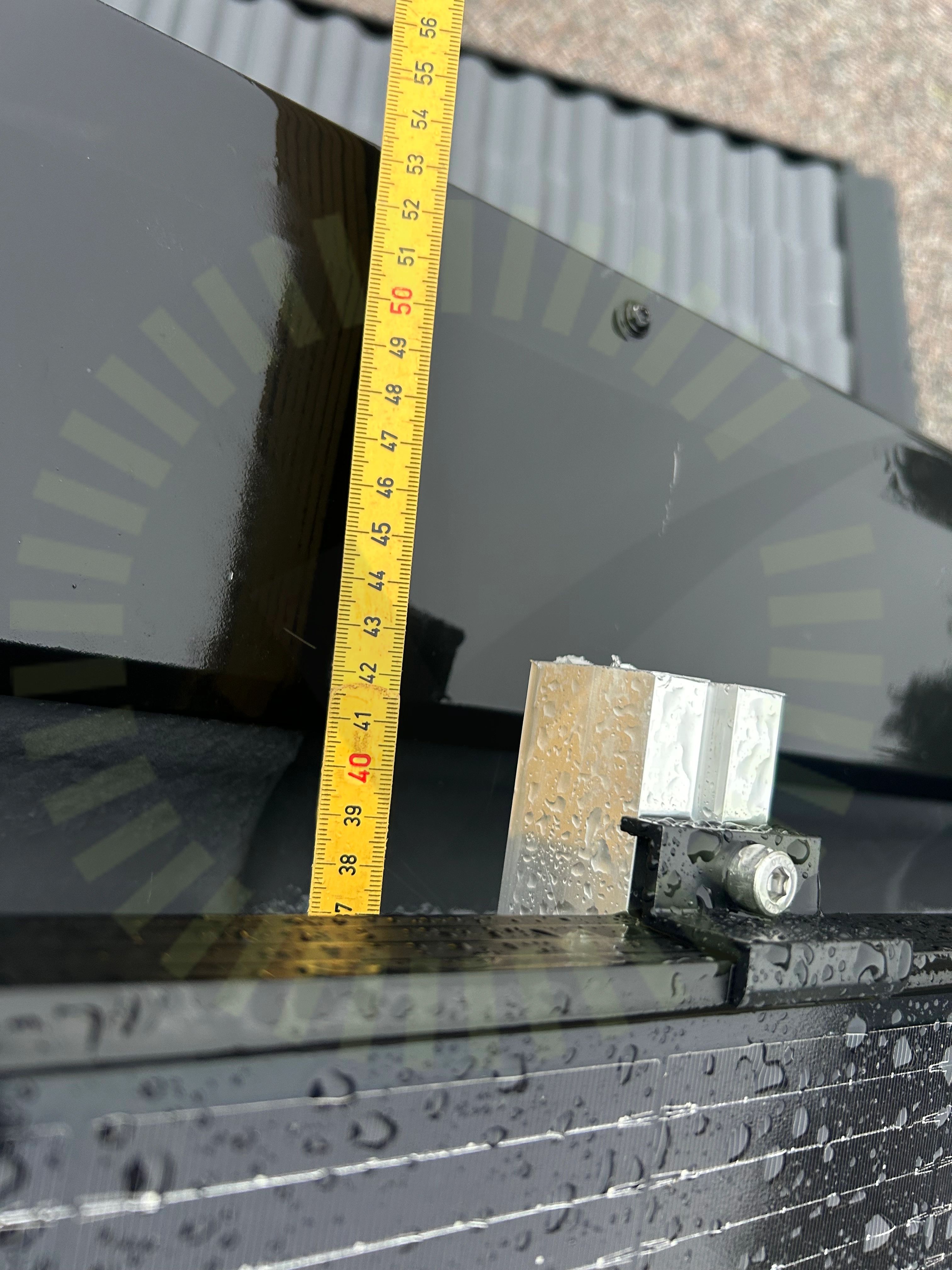

6.7 Skenornas överhäng

Inte godkänd

Lastberäkning och manual att kontrollera mot saknas. Uppmätt överhäng är längre än vad som brukar vara godkänt för liknande system.

6.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

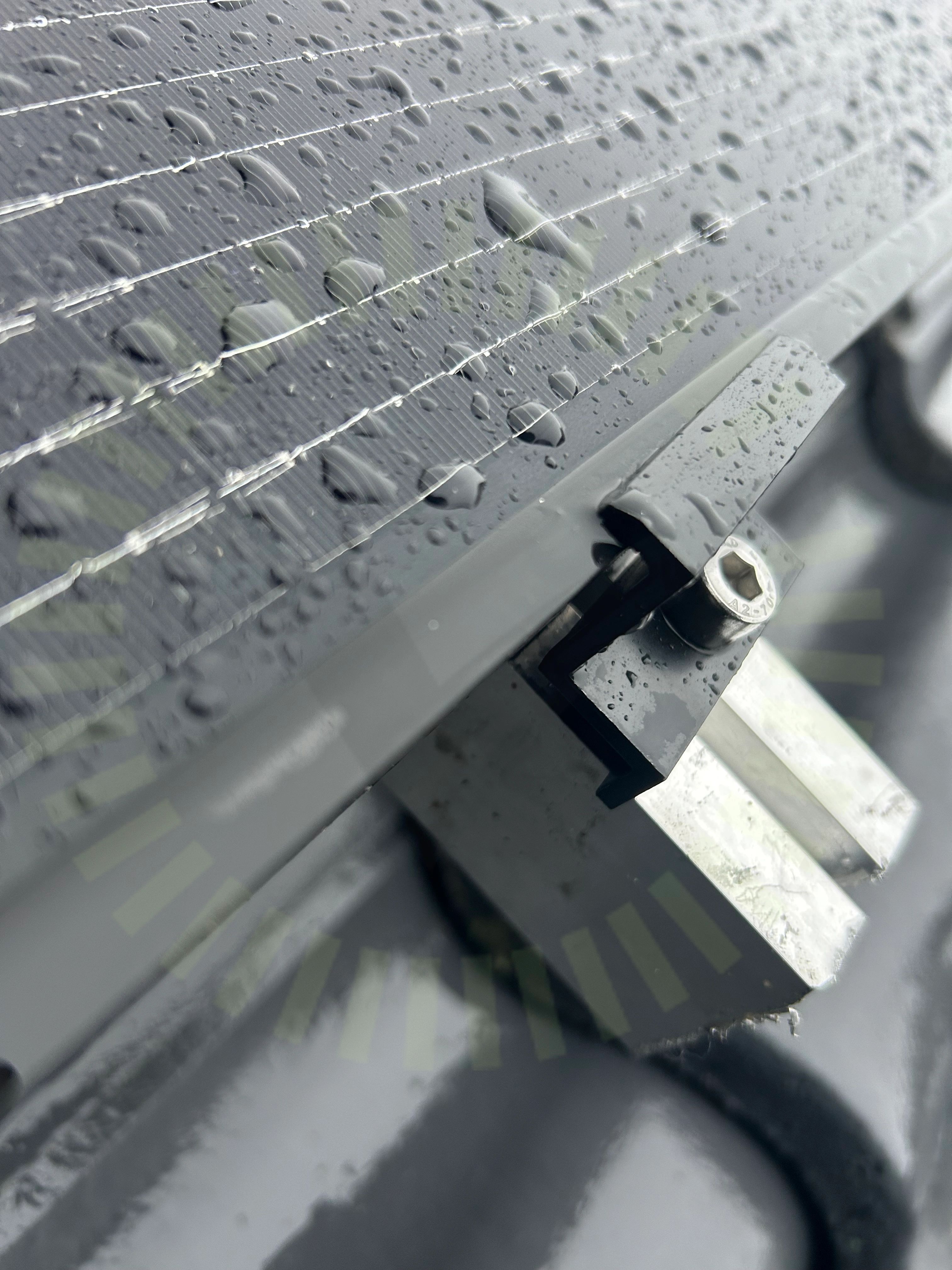

6.9 Ändklämmor

Inte godkänd

Panelens ändklämmor sitter löst.

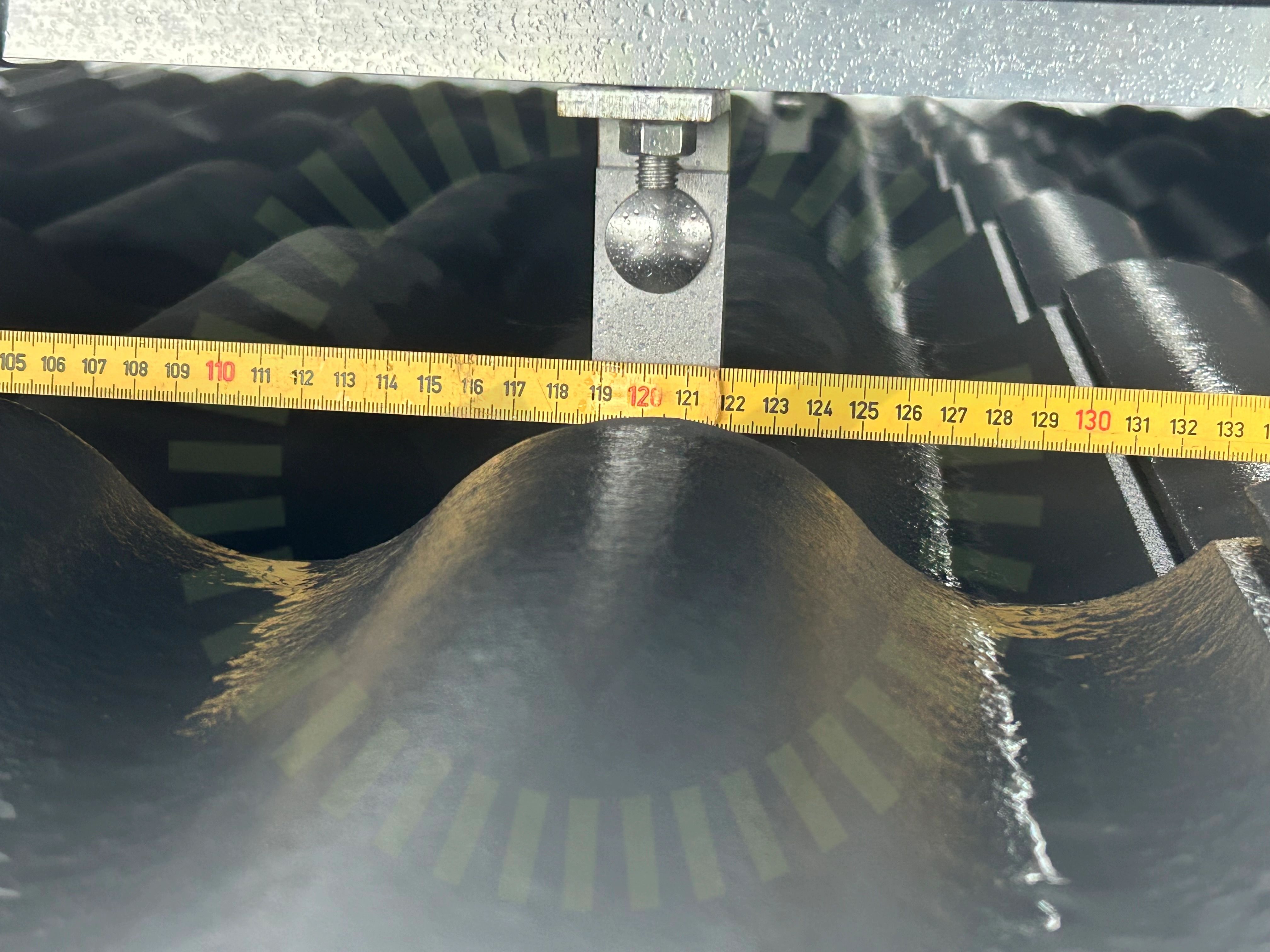

6.10 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Uppmätt vc-mått 120 cm.

Godkända kontrollpunkter

19/29

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramGenomföringHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTredelad TakkrokTvådelad TakkrokUnderliggande takpannaVäderbeständigt material

Varselmärkning

Anmärkningar

1/4

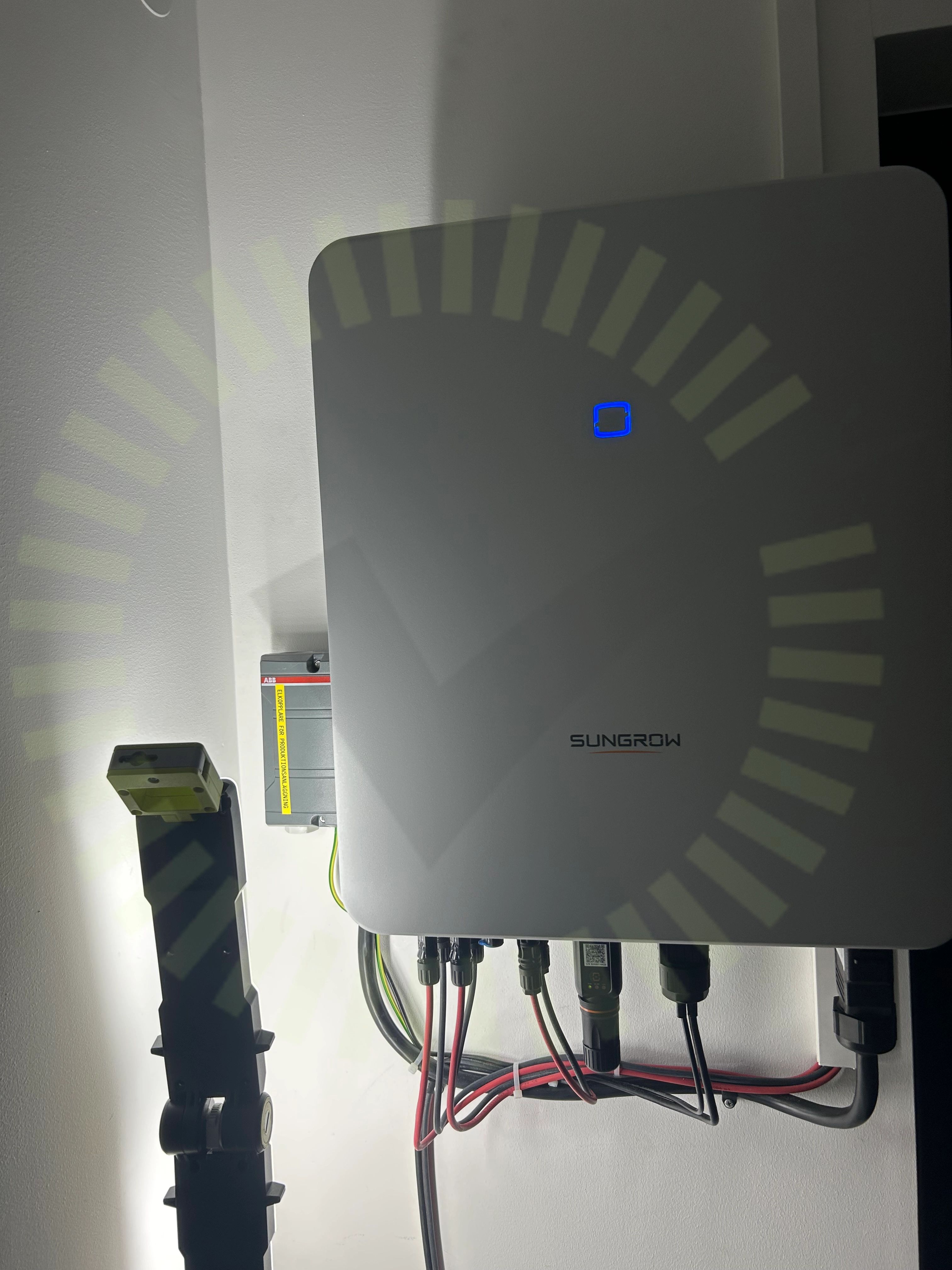

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/36

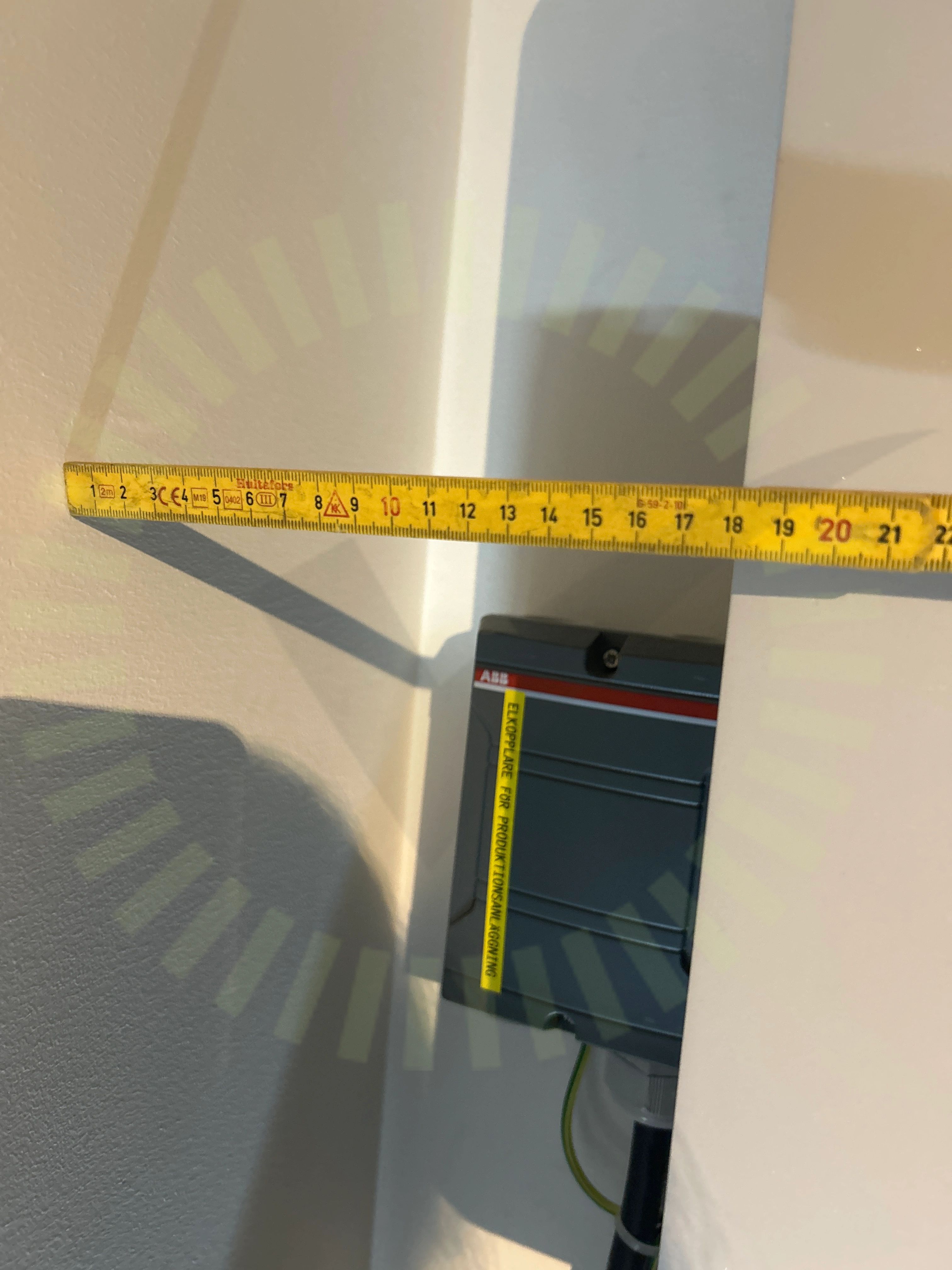

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Gäller både vägg och till tak

SunGrow: SH5-10RT-20 User Manual 23.08, Sida 33

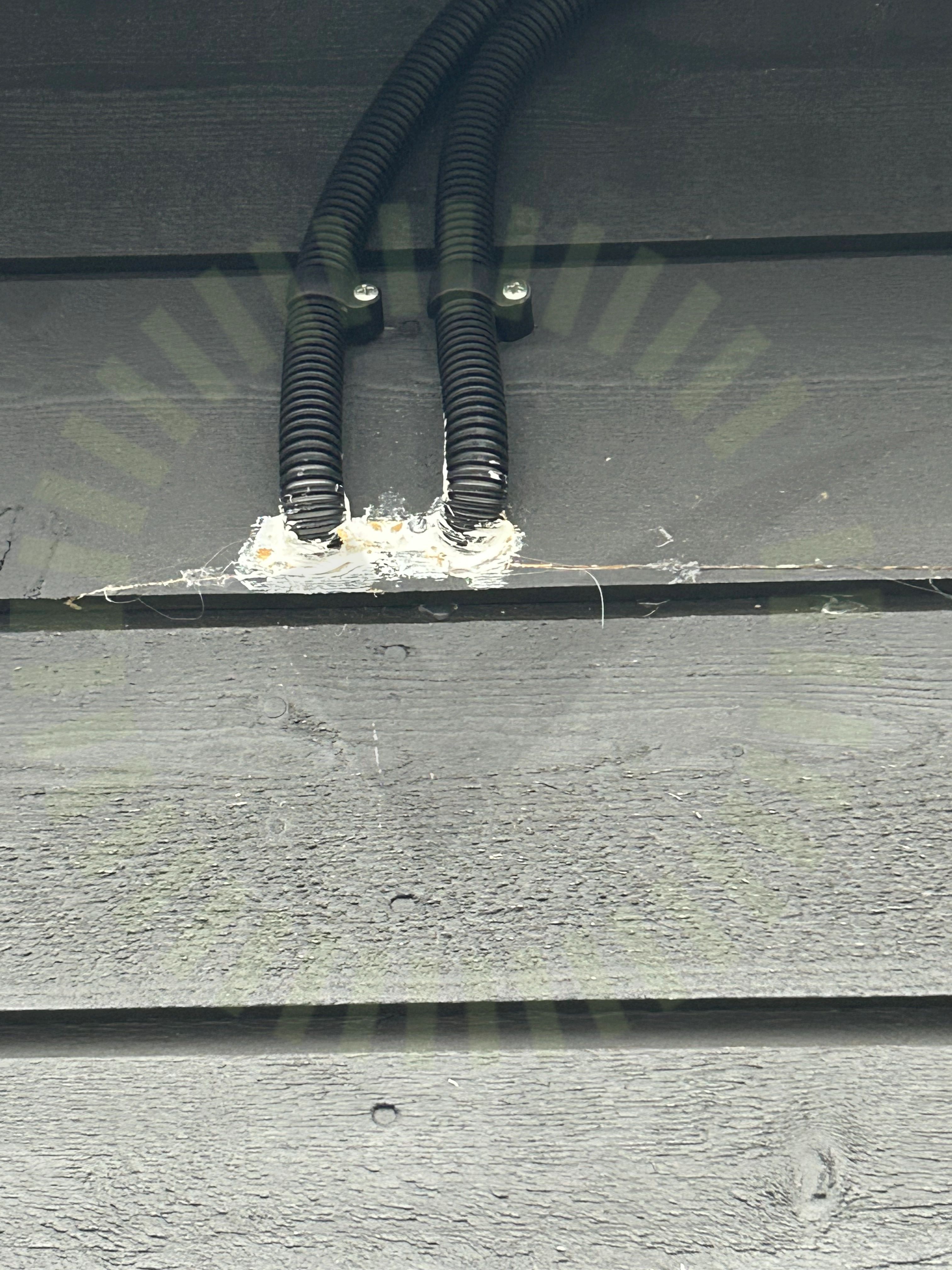

8.2 Genomföringar

Inte godkänd

Genomföring har spräckt fasadens panel. Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

34/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
