3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Besiktningsrapport
9.8
Installation genom
Skandica Solar
Datum
1 februari 2024
Ort
Mölndal, Västra Götalands län
96% godkända4% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: DTSU666
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: DTSU666
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17Godkända kontrollpunkter
15/17Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Nordmount: Falsad/Klickplåt
Godkända kontrollpunkter
21/21CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor
Smartmätare
Anmärkningar
1/1
5.1 Hål i kapsling.
Inte godkändStort hål gjort i kapsling.
SunGrow: SBR(XXX)
Godkända kontrollpunkter
16/16Batteri PEBatterimodulCombiner boxDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
SunGrow: SH5-10RT
Anmärkningar
4/41
7.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
7.2 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
7.3 Jordfelsbrytare
RekommendationJfb bryter ej på rekommenderad mA.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211

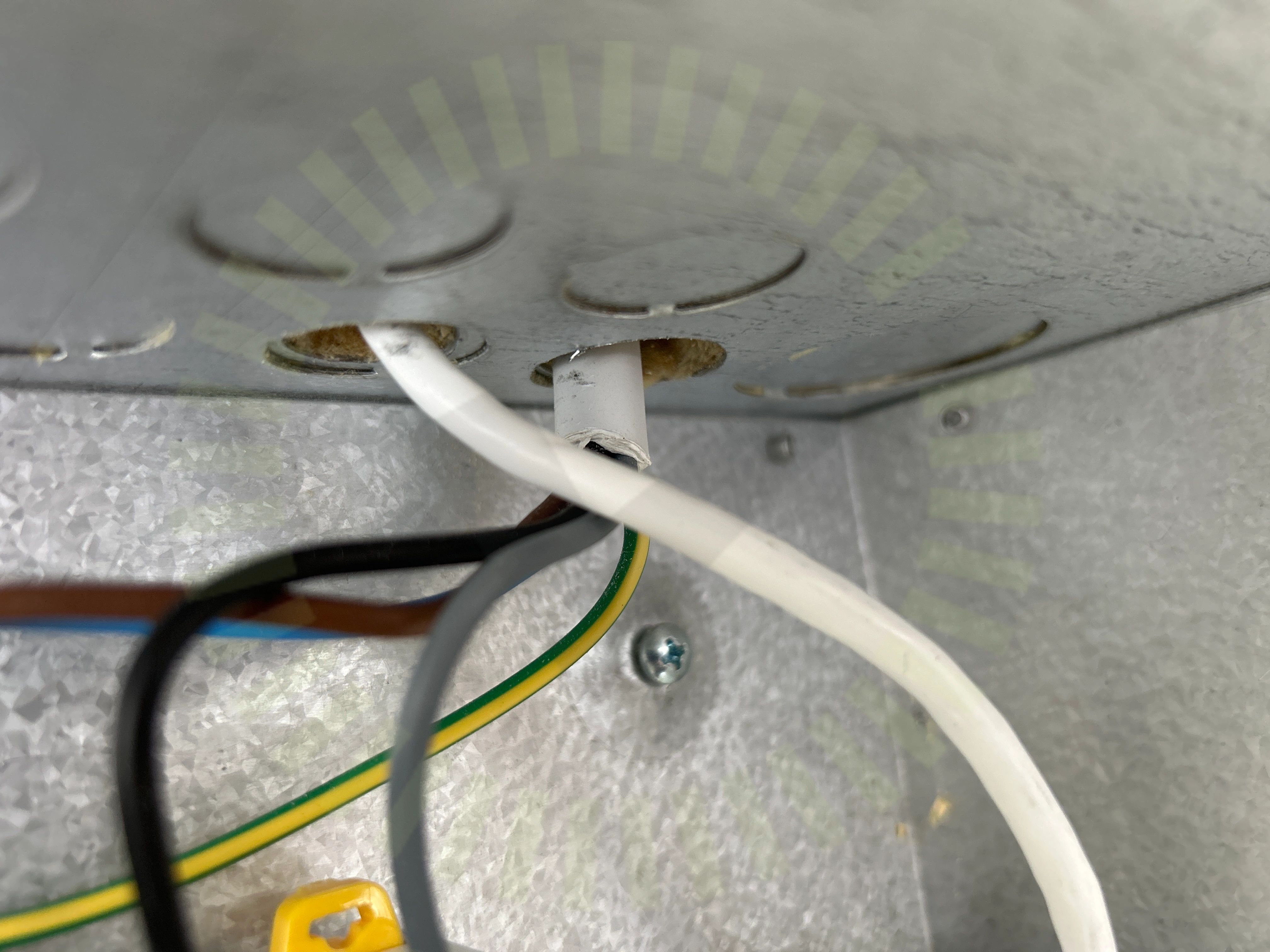

7.4 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
37/41AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Växelriktare
Anmärkningar
1/18.1 Spänningspikar i nattläge
Inte godkändVäxelriktaren visar spänningspikar i nattläge, gäller båda MPPT:er. Detta sker inte varje natt men förekommer då och då.
