Besiktningsrapport
9.5
Installation genom
Sunvio AB
Datum
21 december 2023
Ort
Sandared, Västra Götalands län
Förläggning DC kontakter
Kabeluppfästning
Kabelinföringar
+ 2
94% godkända
6% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
ESDEC Lutande Panntak
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Tillbehör
Säkerhetsbrytare AC
Installerad av Sunvio AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Anmärkningar
1/7
2.1 Kabelinföringar
Inte godkänd
Förskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/24

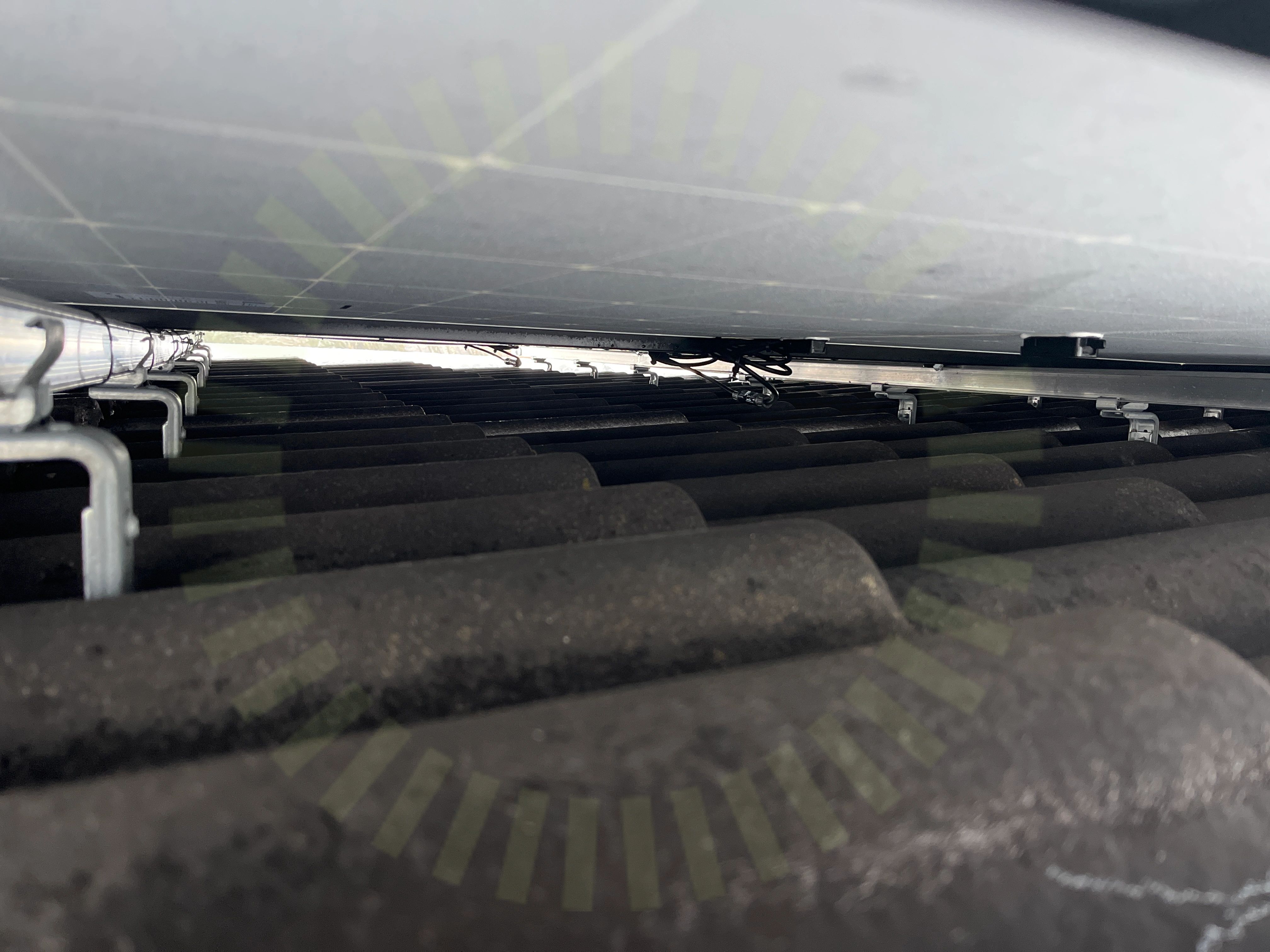

3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

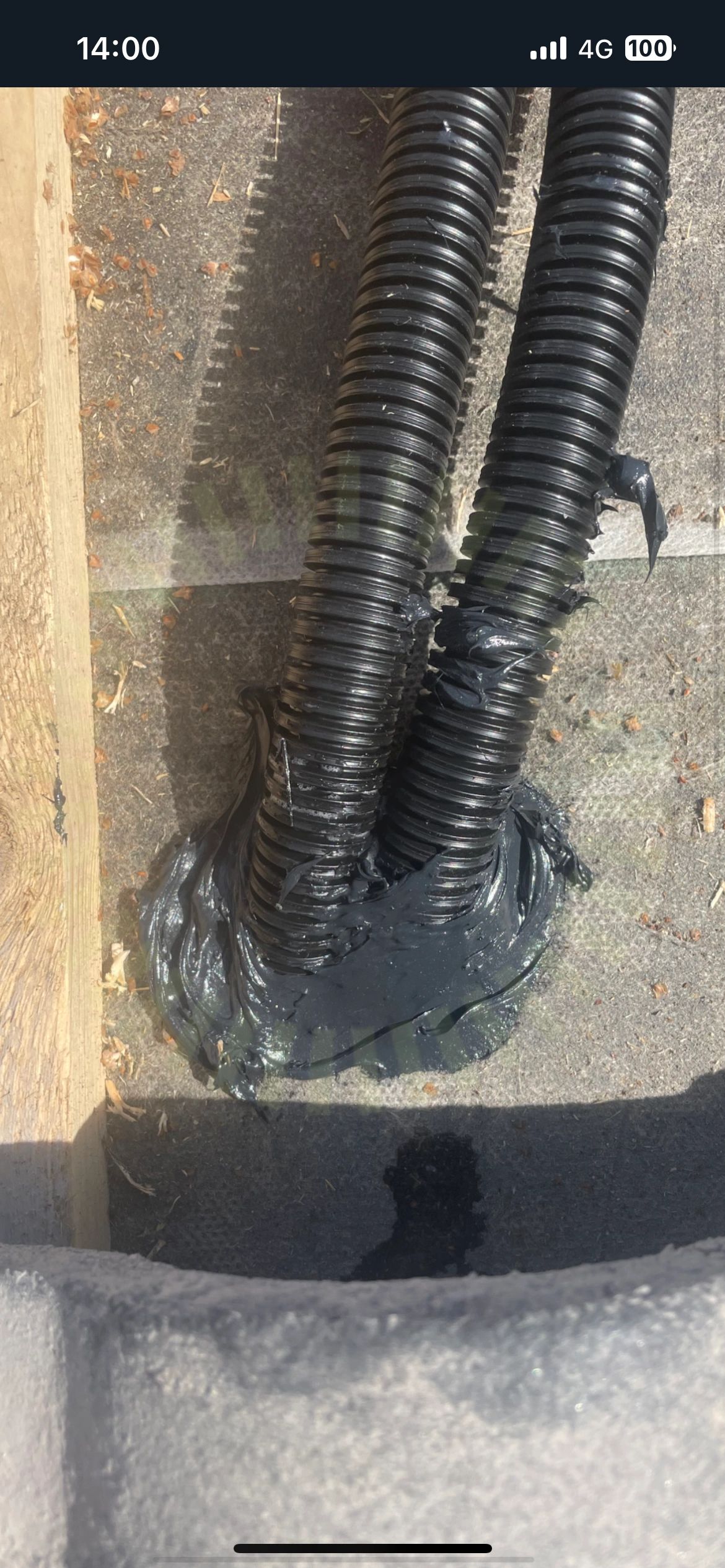

3.2 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd. Bild tagen från egenkontrollen.
Godkända kontrollpunkter
22/24
DC kabel förläggning
Dräneringskanal
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Tak 1, Longi: LR5-54HPB
Anmärkningar
3/17
4.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
4.2 Kontaktdon
Inte godkänd
Kontakter ligger där vatten kan ansamlas.

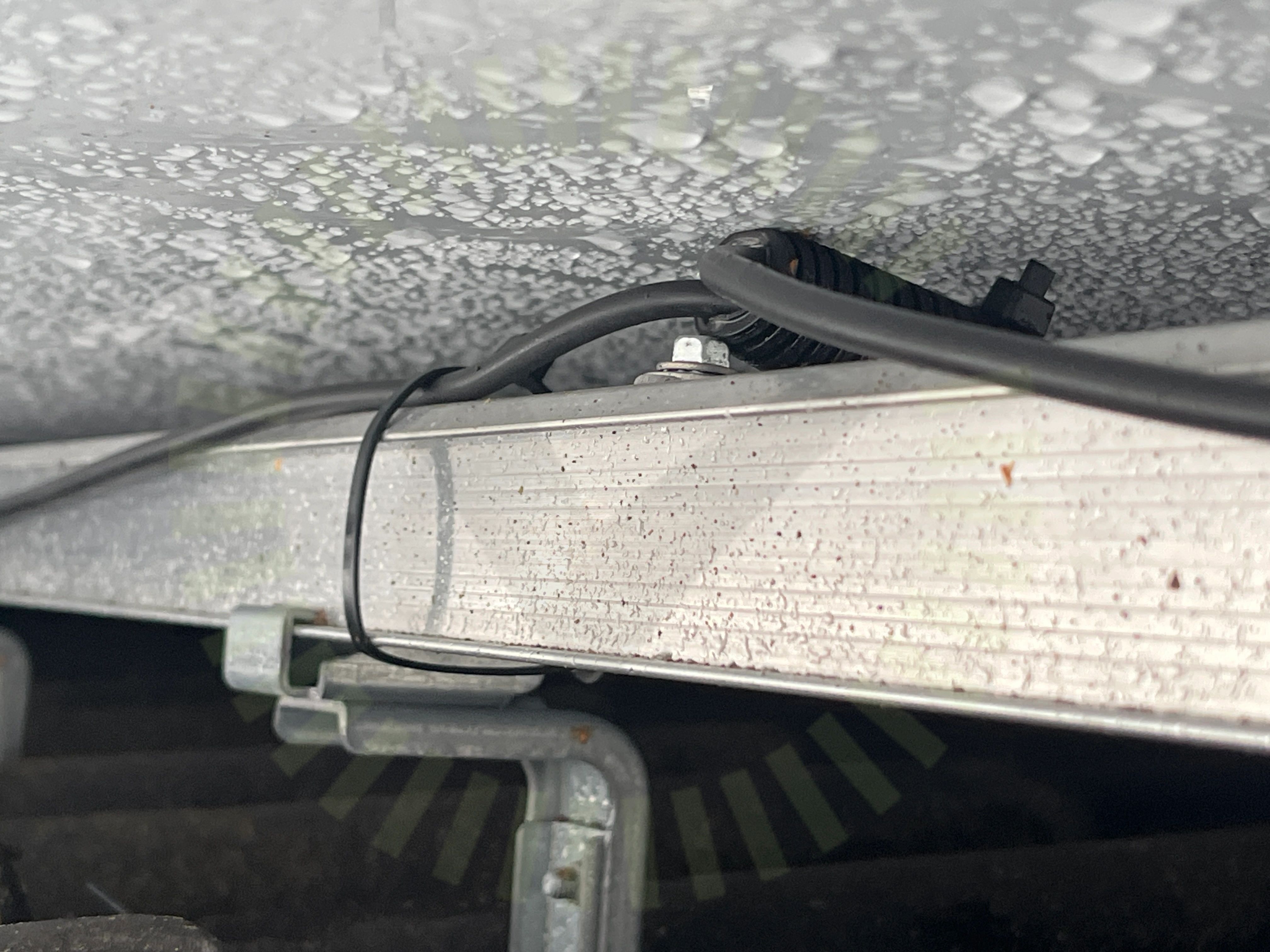

4.3 Förläggning DC kontakter
Inte godkänd
DC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
13/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Kopplingslåda böjradie
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
