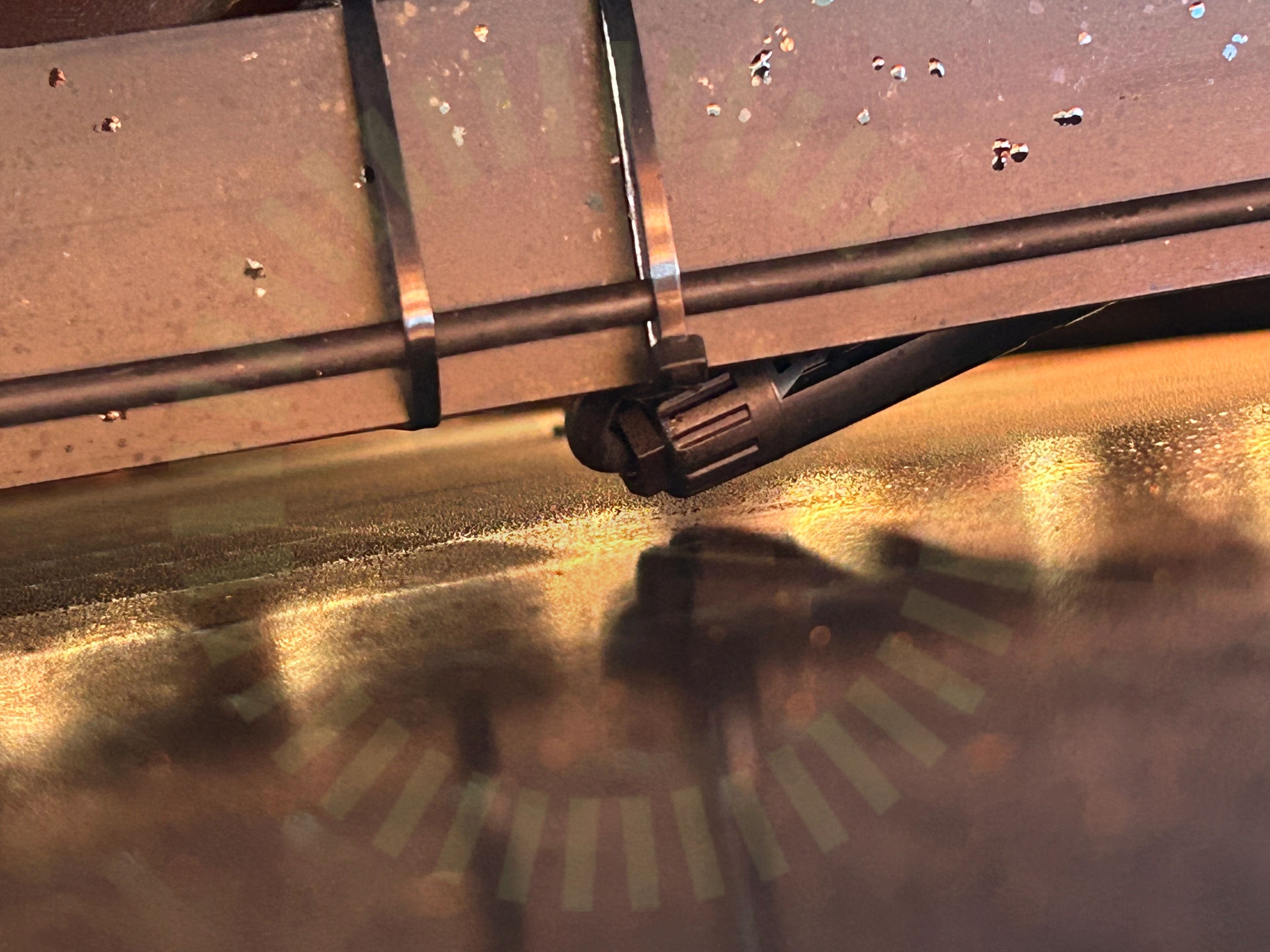

4.1 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)
Besiktningsrapport
9.1
Installation genom
Raymond
Datum
3 december 2024
Ort
Åstorp, Skåne län
95% godkända5% ej godkända
Om installationen
PanelerRaymond/Sverigepanelen: Doubleglass 530W
PanelerRaymond/Sverigepanelen: Doubleglass 430W
MontagesystemRaymond: Mrac Tile Roof
VäxelriktareSunGrow: SH5-10RT
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/2Mätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Raymond/Sverigepanelen: Doubleglass 430W
Godkända kontrollpunkter
13/14DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/14Förbindelse av kontakter
Tak 1, Raymond/Sverigepanelen: Doubleglass 530W
Anmärkningar
1/14Godkända kontrollpunkter
12/14DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/14Förbindelse av kontakter
Tak 1, Raymond: Mrac Tile Roof
Anmärkningar
3/20

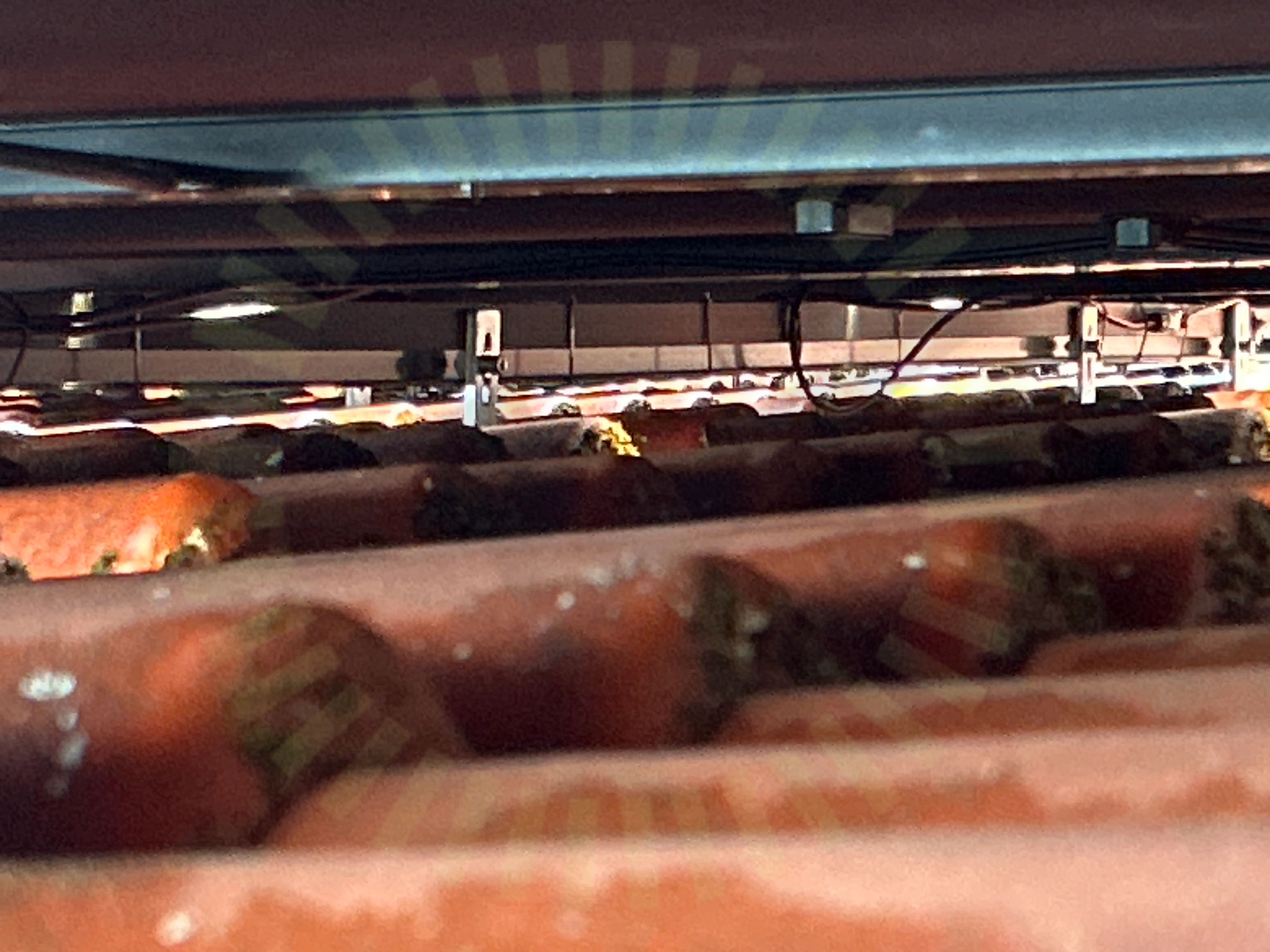

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

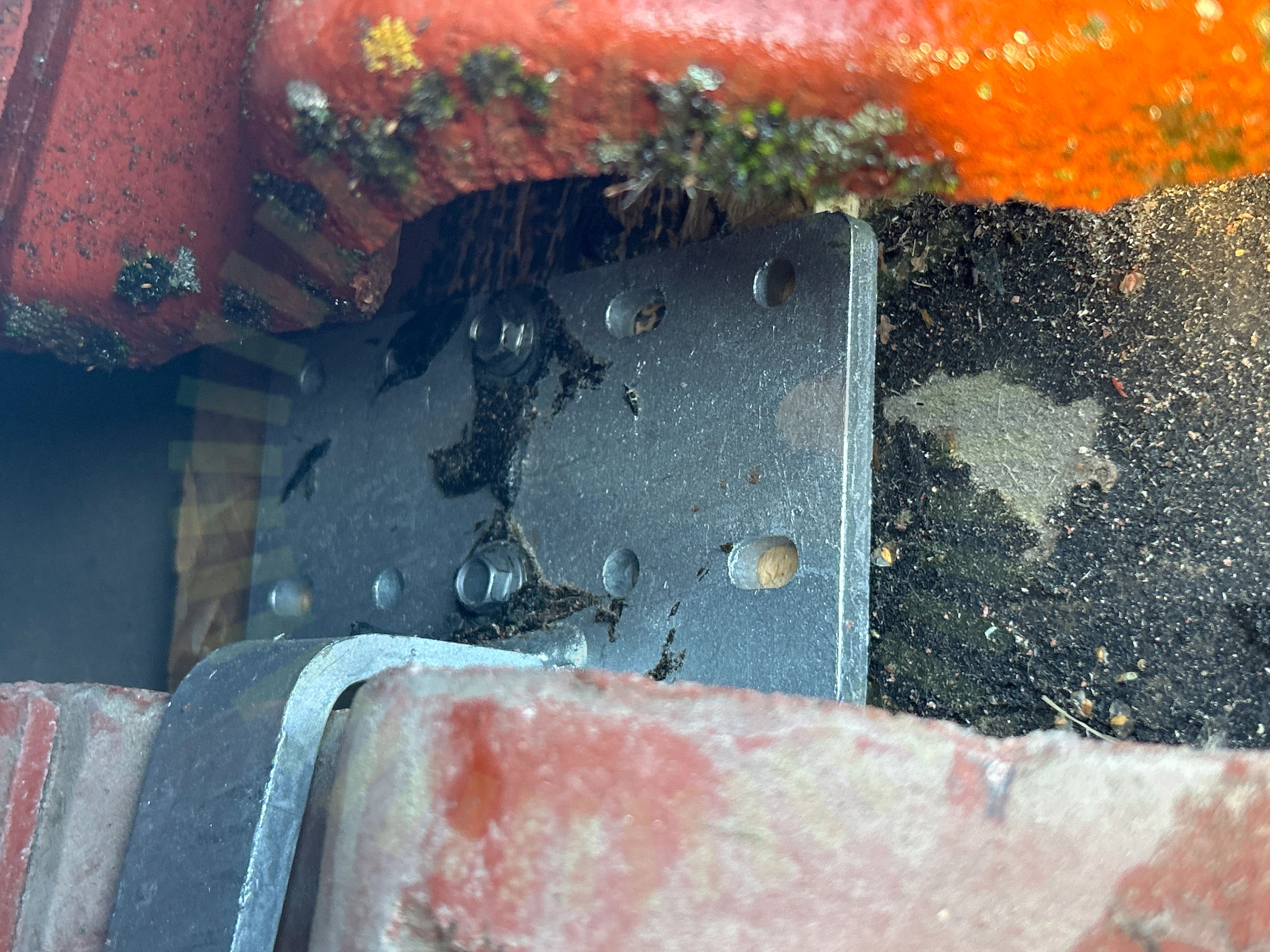

5.2 Råspontsinfästning
Inte godkändRåspåntsinfästning är felaktigt utförd. Fel antal skruvar är använda.
Raymond Installation Guide for Tile Hook System MK3, Sida 5-6
5.3 Takstolsinfästning
Inte godkändTakkrokens takstolsinfästning är felaktigt utförd. Skruvar har missat takstol.
Raymond Installation Guide for Tile Hook System MK3, Sida 5
Godkända kontrollpunkter
16/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/20Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/36

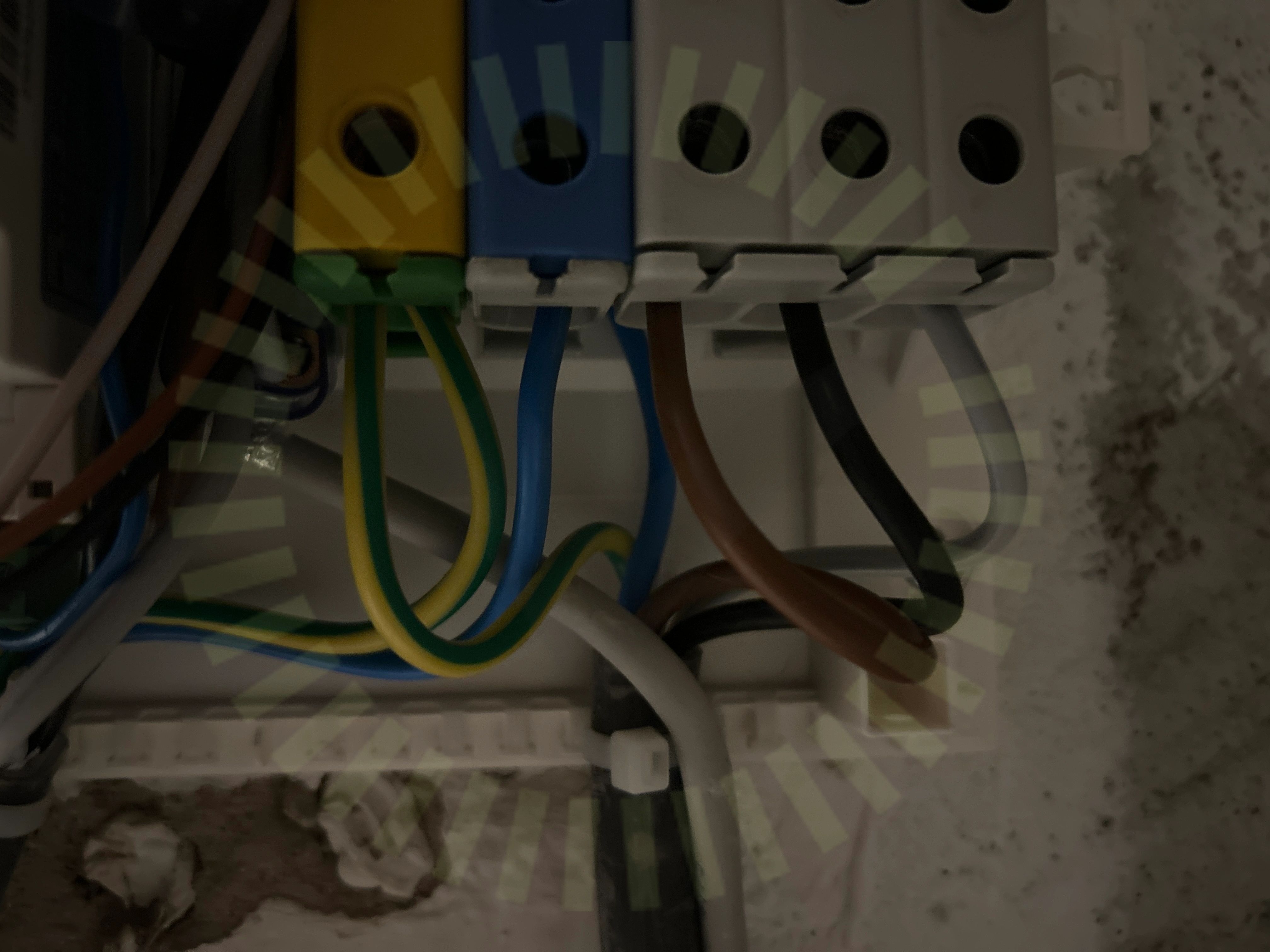

8.1 Anslutning av ledare
Inte godkändNeutralledare är inte åtspänd i sin plint. Ligger lös.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
35/36AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
