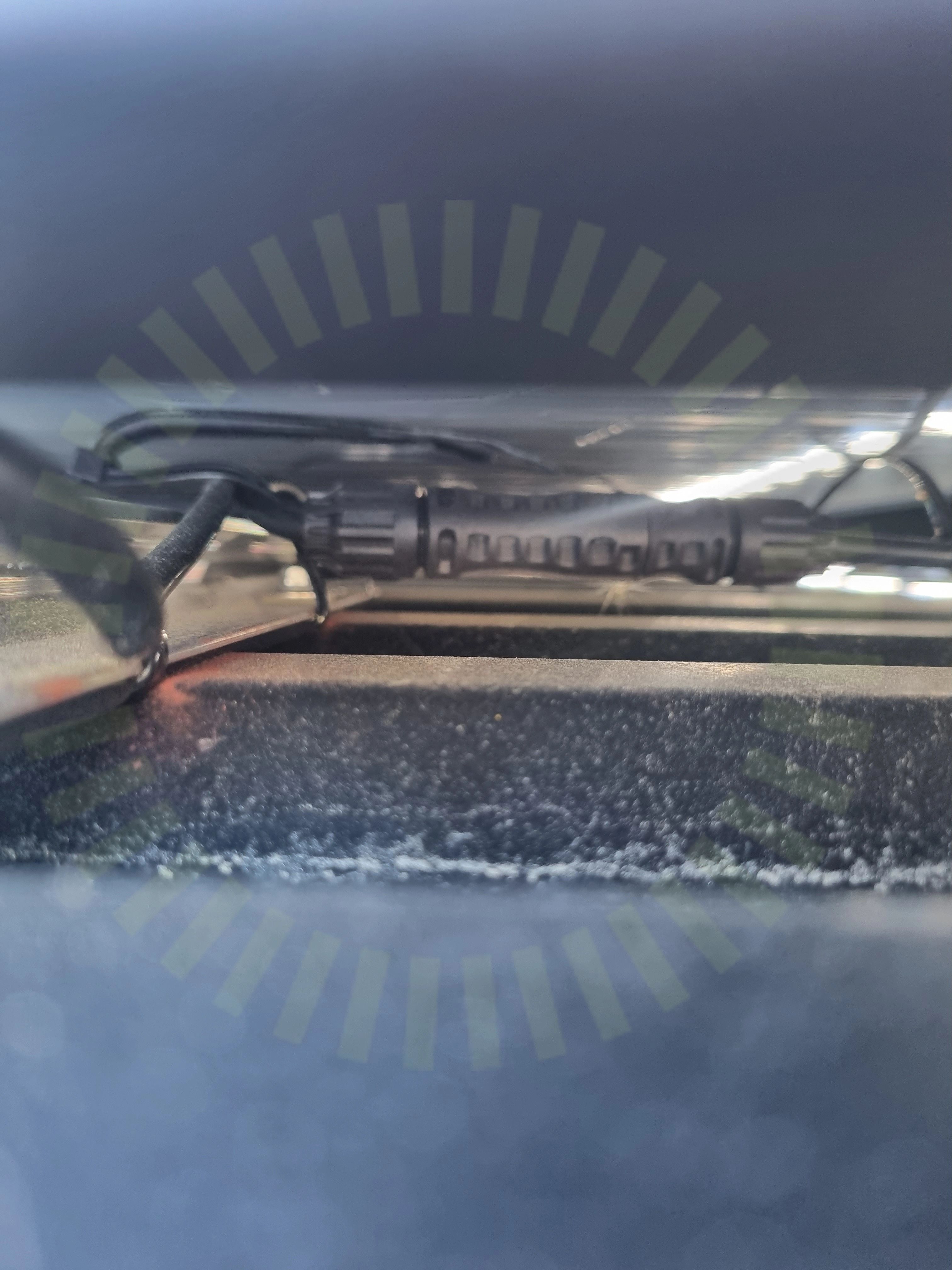

2.1 Kontakter
Inte godkändKontakter dras åt vars ett håll i luften av kablaget.
Besiktningsrapport
8.3
Installation genom
Solvio AB
Datum
18 april 2023
Ort
Järfälla, Stockholms län
86% godkända14% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemK2: MiniRail
VäxelriktareSunGrow: SG5-12RT
Installerad av Solvio AB som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
JA Solar: JAM54S30 (390-415) MR
Anmärkningar
5/17

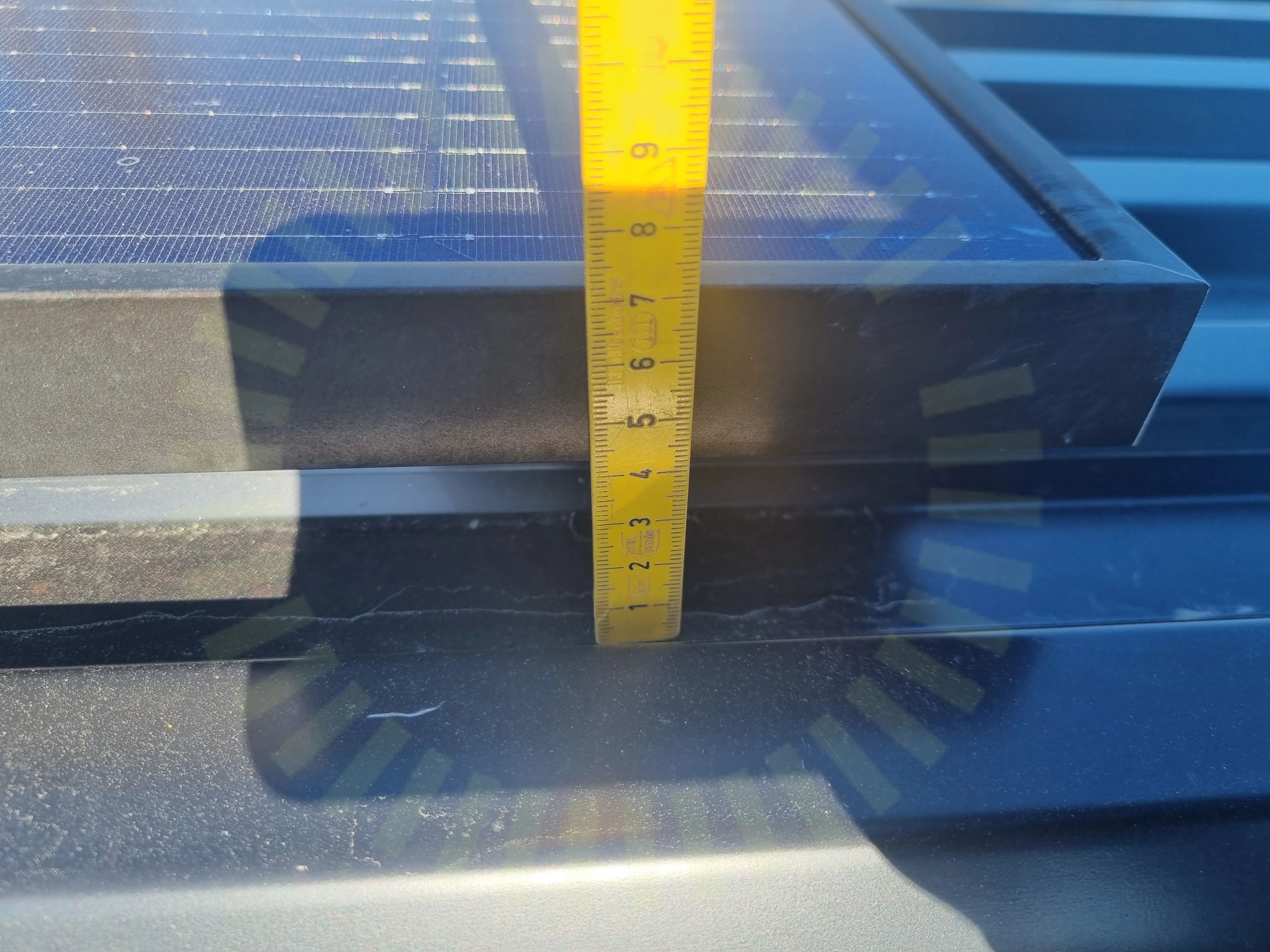

2.2 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

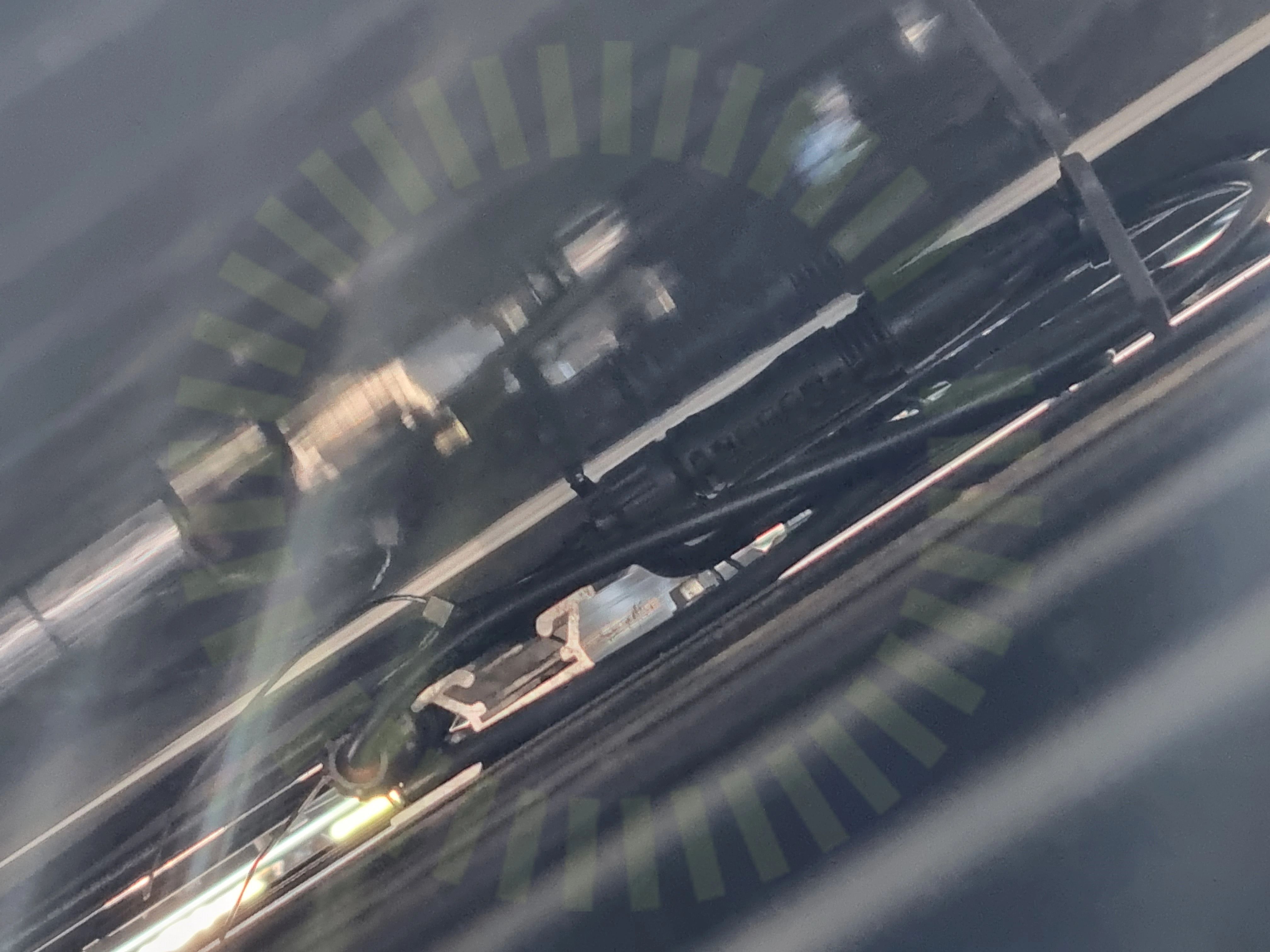

2.3 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
2.4 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

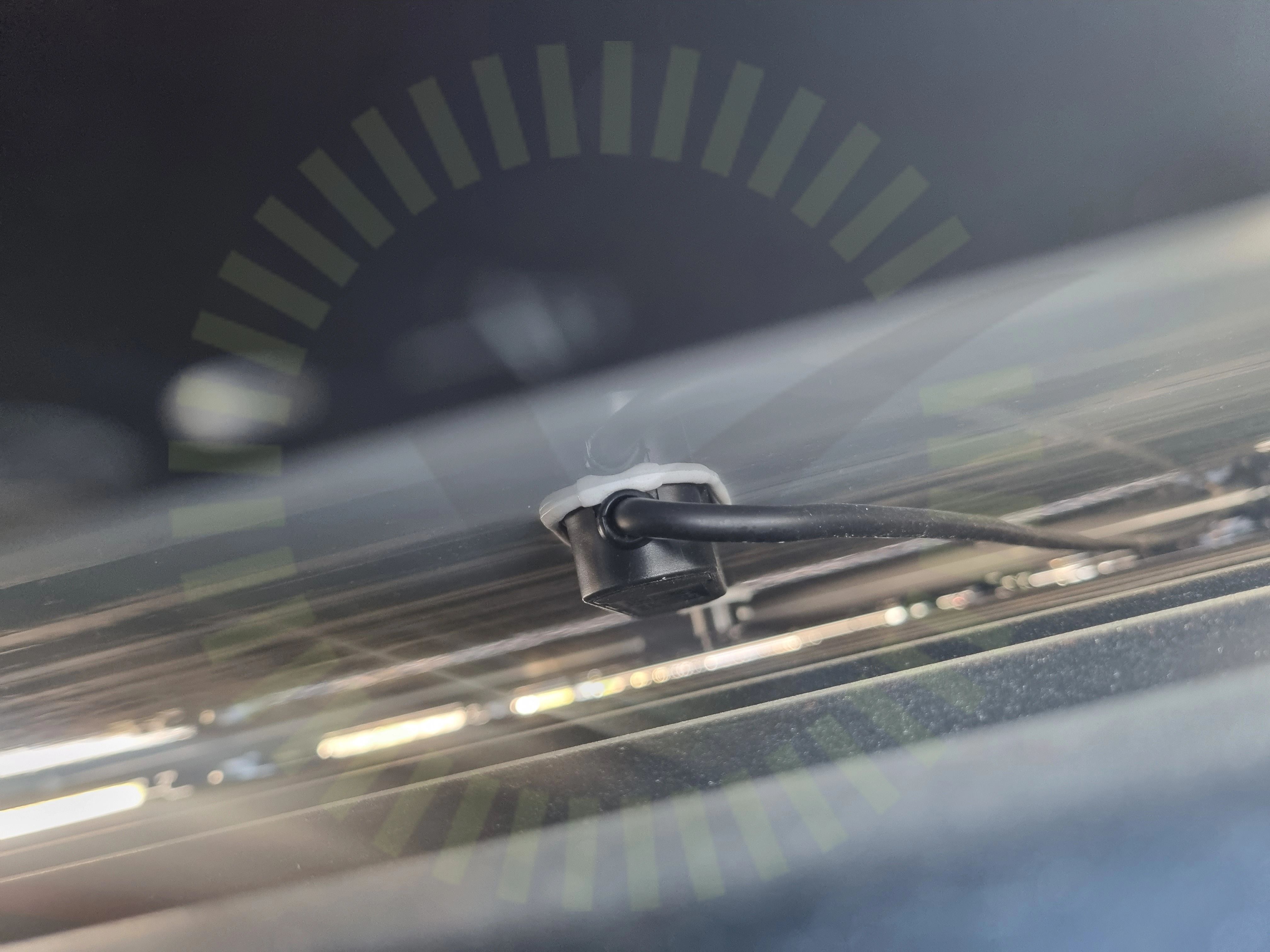

2.5 Kopplingslåda
Inte godkändKablage har en skarp böj från panelens utgång.
Godkända kontrollpunkter
11/17Avstånd till havetDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
K2: MiniRail
Anmärkningar
4/15

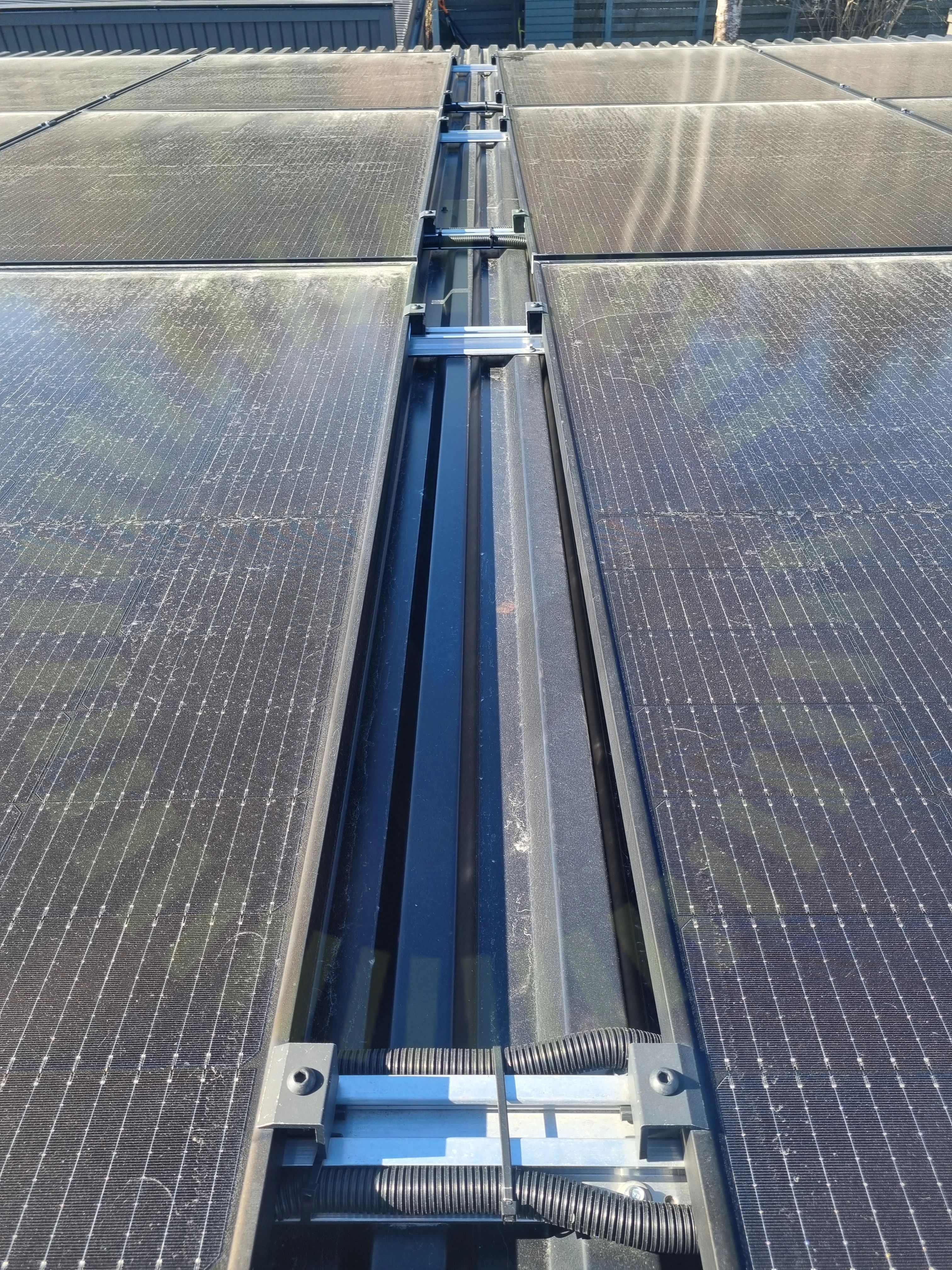

3.1 Termisk brytpunkt
Inte godkändUtförda termiska brytningar är inte korrekt.
Tillverkarens anvisningar

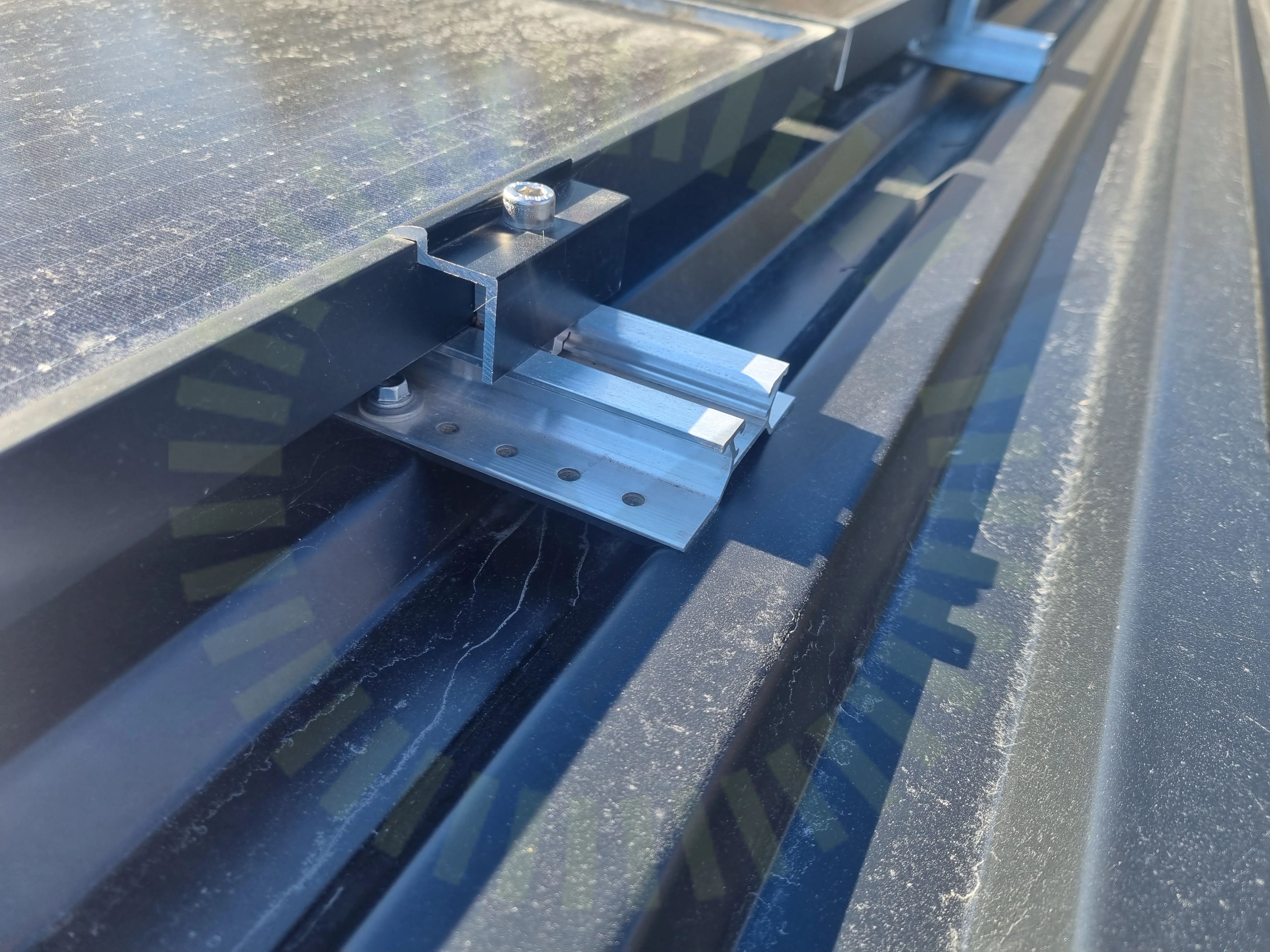

3.2 Fästens placering på skena
Inte godkändFästen är inte placerad enligt tillverkarens anvisningar. Klämma är placerad utanför sista skruven.
Tillverkarens anvisningar

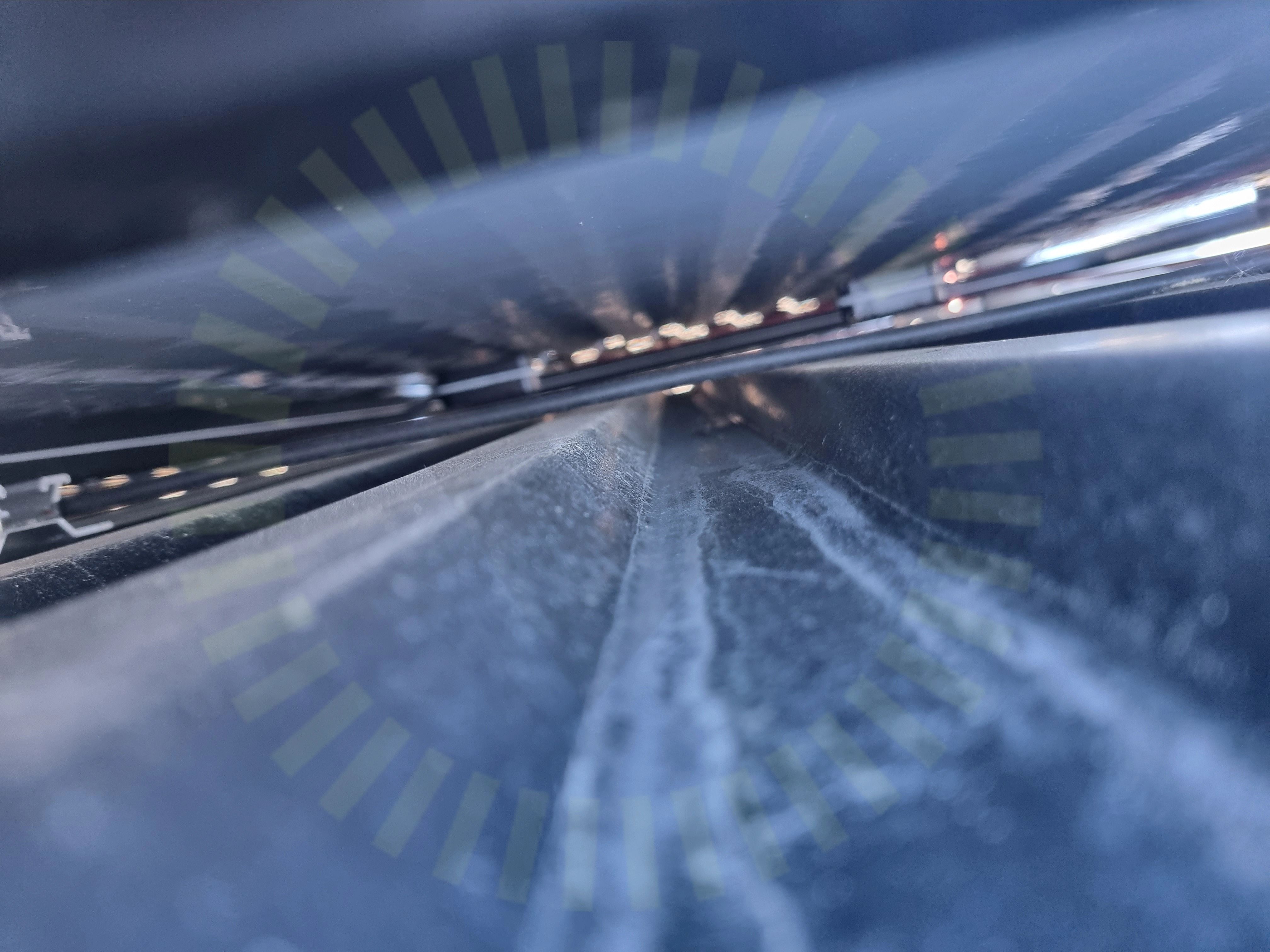

3.3 Kabeluppfästning
Inte godkändKablage ligger på yttertak.
SS 436 40 00 (712.521.101 och 522.8.4)

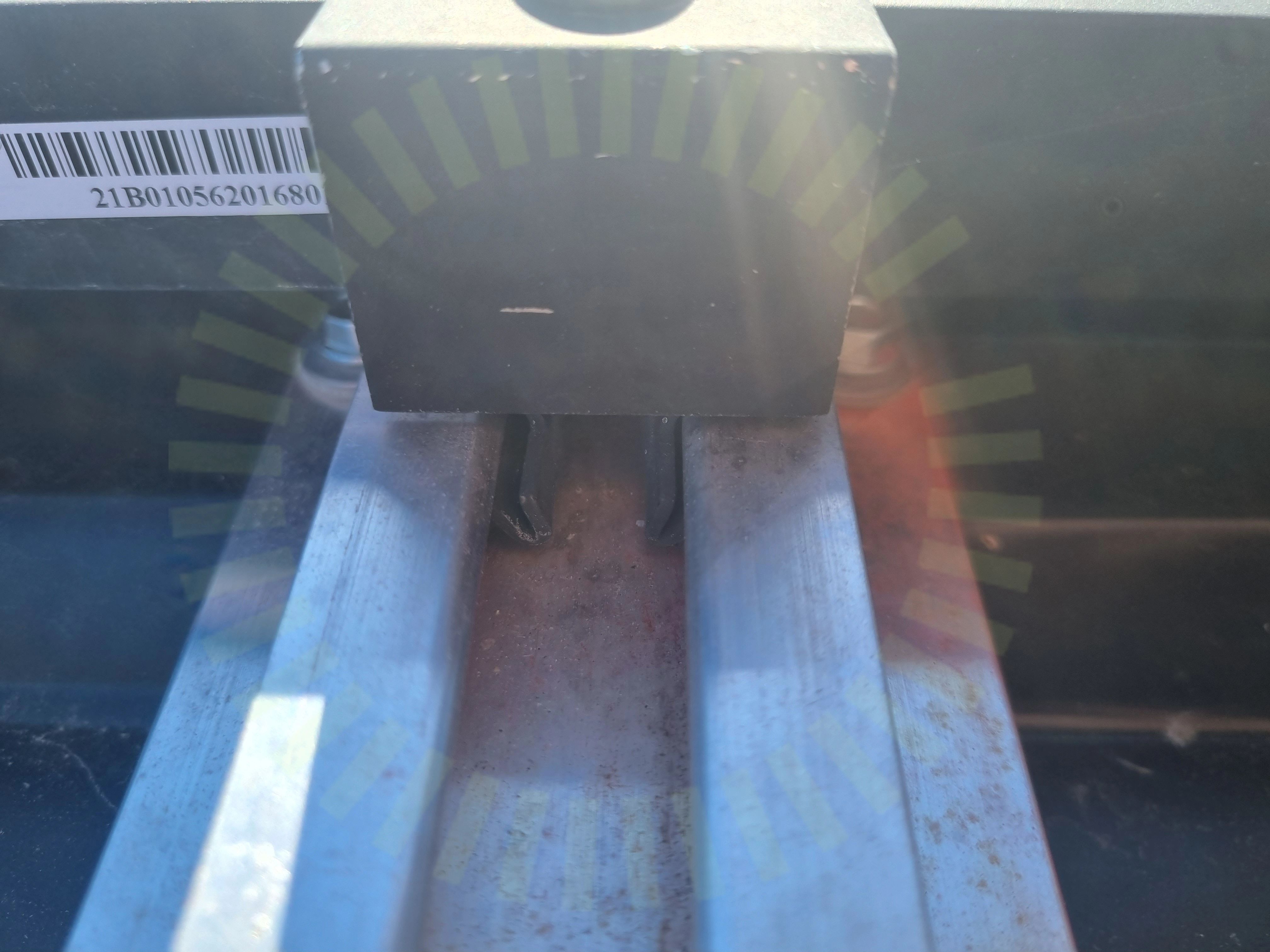

3.4 Slutfäste
Inte godkändSomliga klämmor är inte från K2. Klämmorna är inte gjorda för skenan.
Godkända kontrollpunkter
11/15DC kabel förläggningFrämmande materialMittfästeSkenornas infästningPlacering av skenorShimsSkadorSnö- och VindlastberäkningSäkerhetsavståndTakkravVäderbeständigt material
SunGrow: SG5-12RT
Anmärkningar
4/41

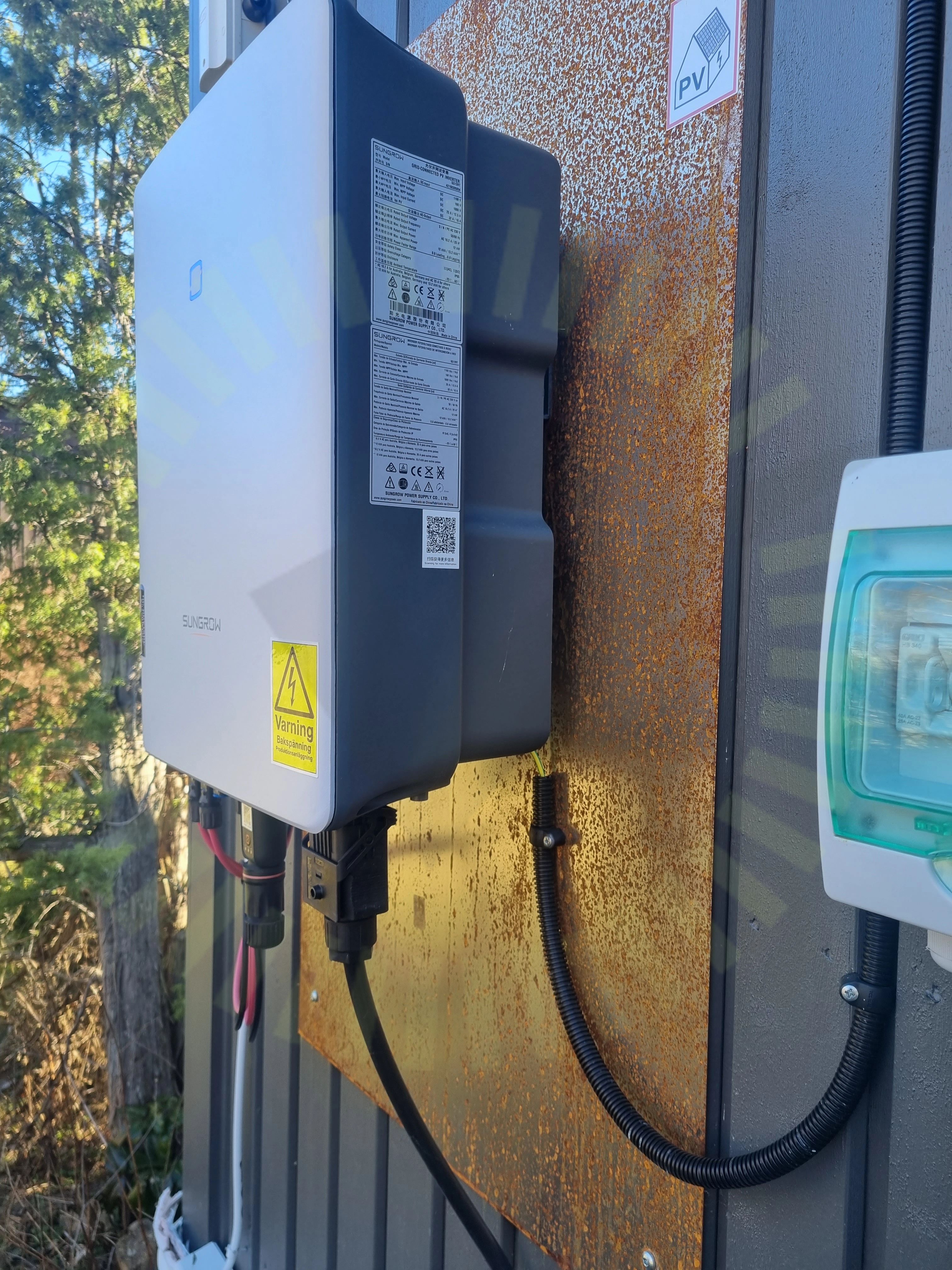

4.1 Bakomliggande material
Inte godkändBakomliggande material är inte lämpligt för anläggningens livslängd.
4.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
4.3 Strängschema
Inte godkändSträngar av olika storlek är kopplade på samma MPPT i växelriktaren.

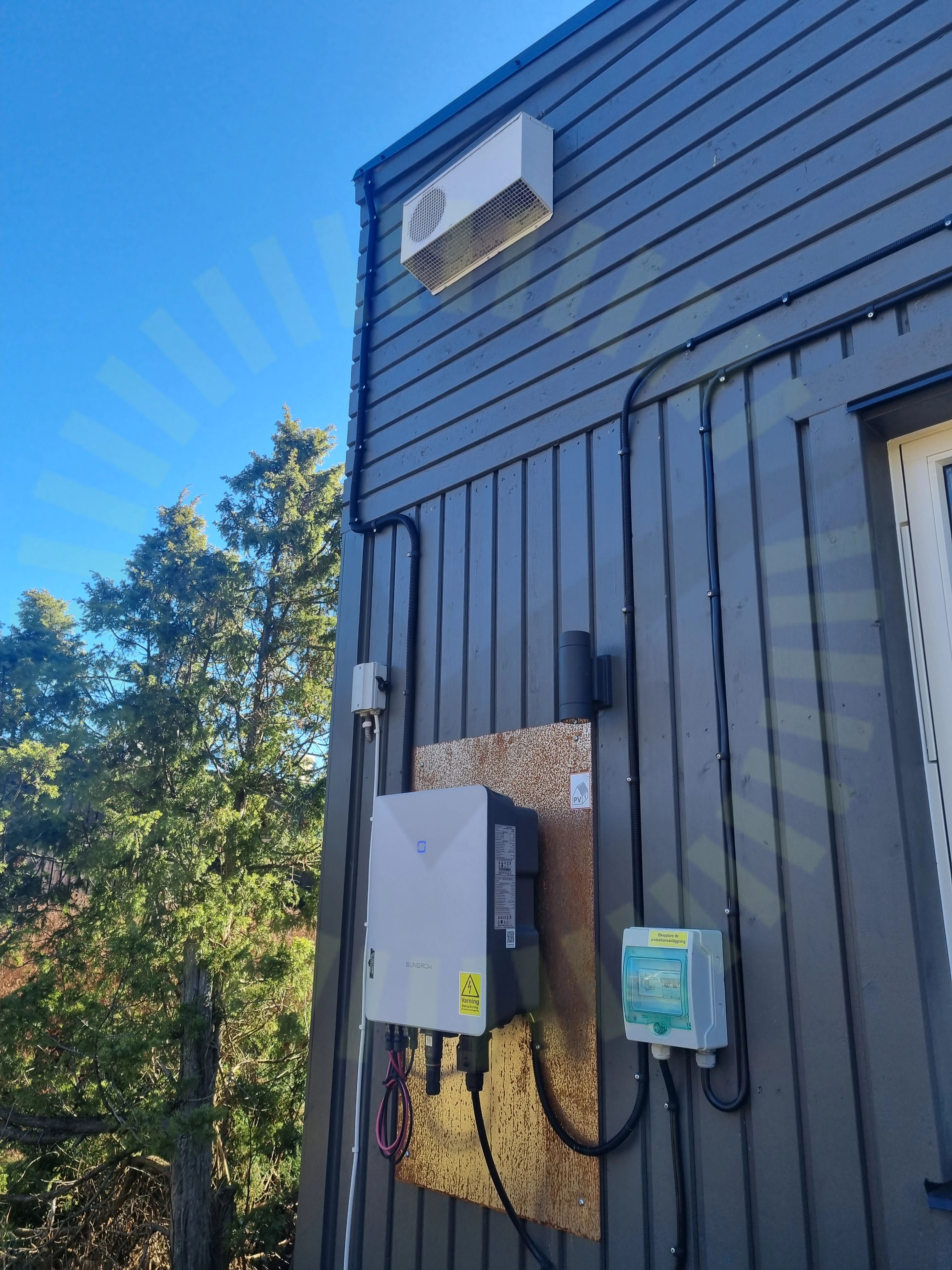

4.4 Väderskydd
Inte godkändVäxelriktaren är inte skyddad från väder enligt tillverkarens anvisningar.
SG3.0-20RT-UEN-Ver18-202212, Sida 20
Godkända kontrollpunkter
36/41AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaLikspänningskomponenterMärkningPlaceringSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/41AC Anslutning Växelriktare
