Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Solsystem Sverige AB

Datum

25 september 2024

Ort

Bergkvara , Kalmar län
Anslutning
Fästens placering
Skenornas infästning
83% godkända17% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Endast en bild på en odefinierad sträng av två strängar finns.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Säkerhetsbrytare AC

Anmärkningar

3/7
Fasföljd

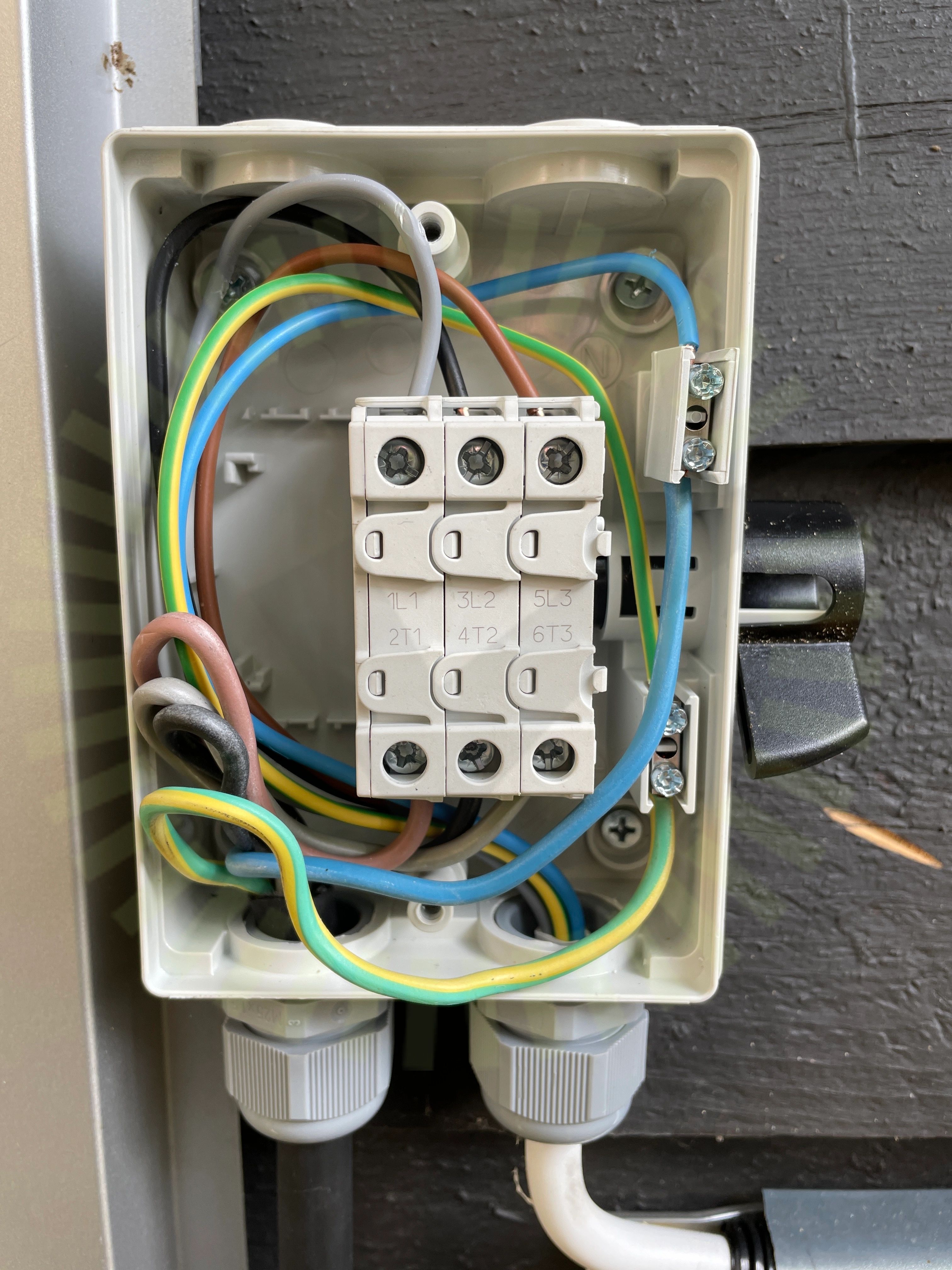

3.1 Fasföljd

Inte godkänd

Fasföljd skiftad i brytare.

Infästning

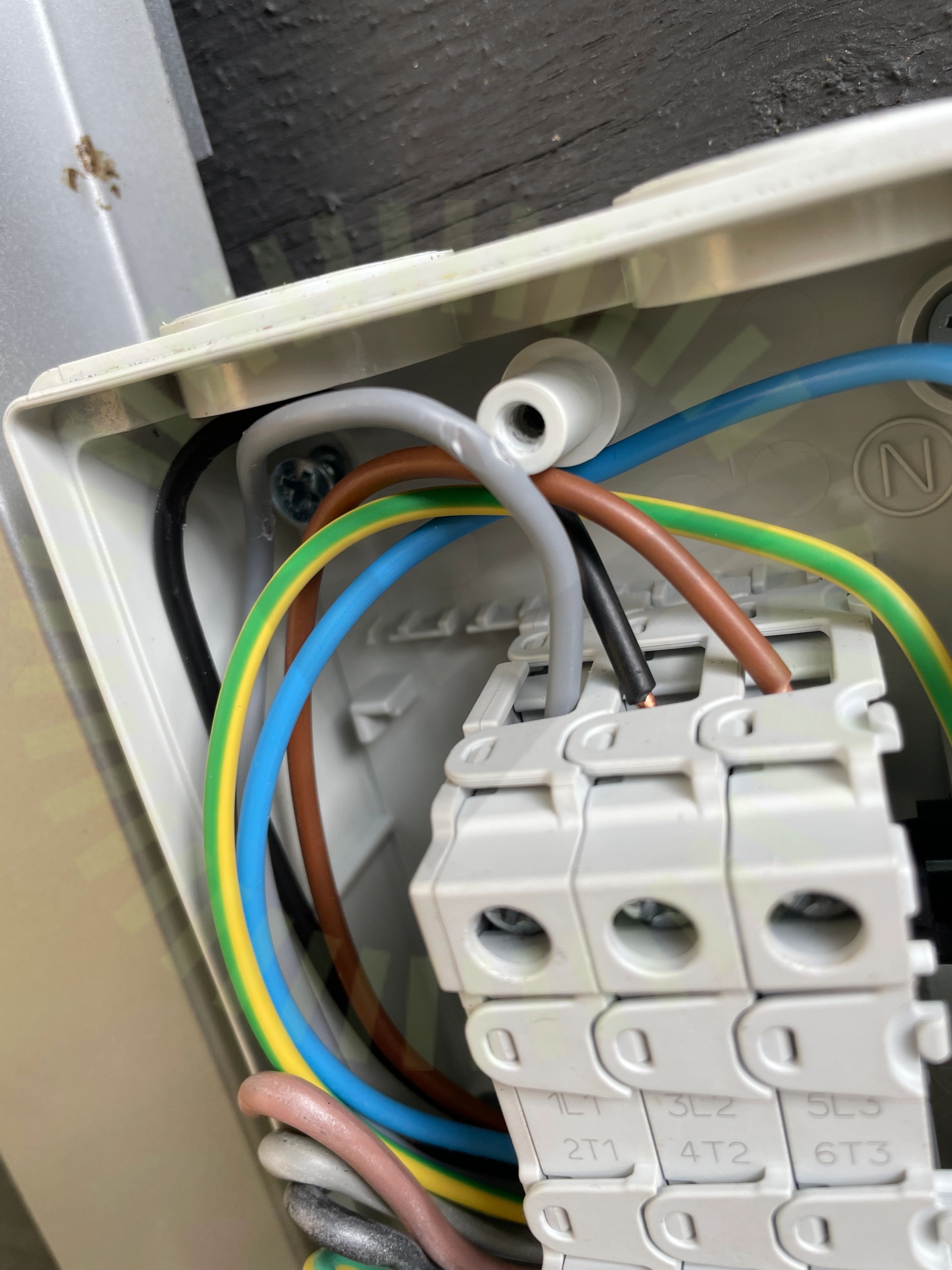

3.2 Infästning

Inte godkänd

Kapsling otät vid skruvar vilket kan medföra inträngande fukt.

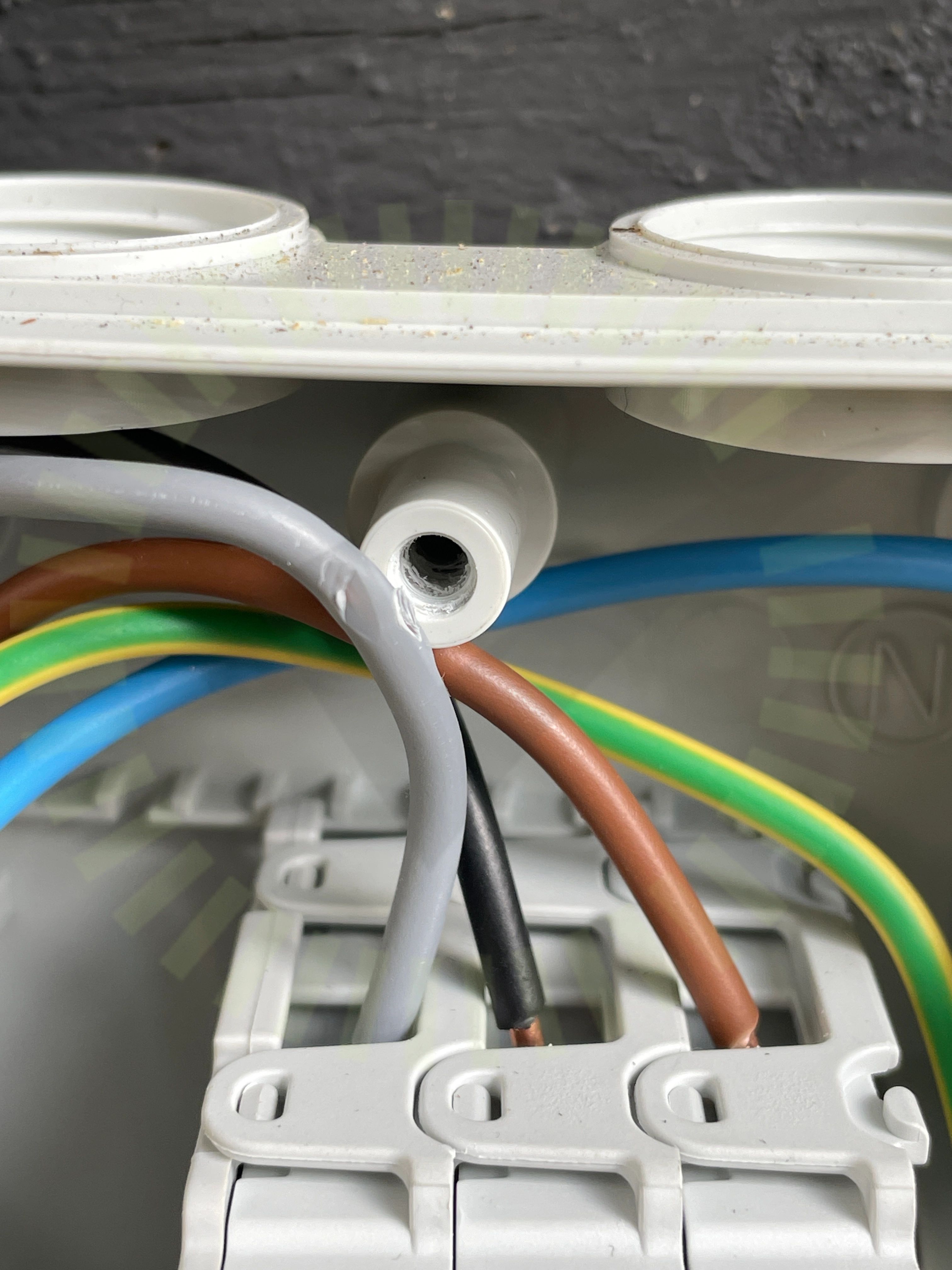

Skada vid brytare

3.3 Skada vid brytare

Inte godkänd

Skador noterade på elmaterial vid brytaren. Kabel har varit klämd.

Godkända kontrollpunkter

4/7
EgenskaperIdentifieringKabelinföringarPlacering Säkerhetsbrytare

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

4/17
Fästens placering

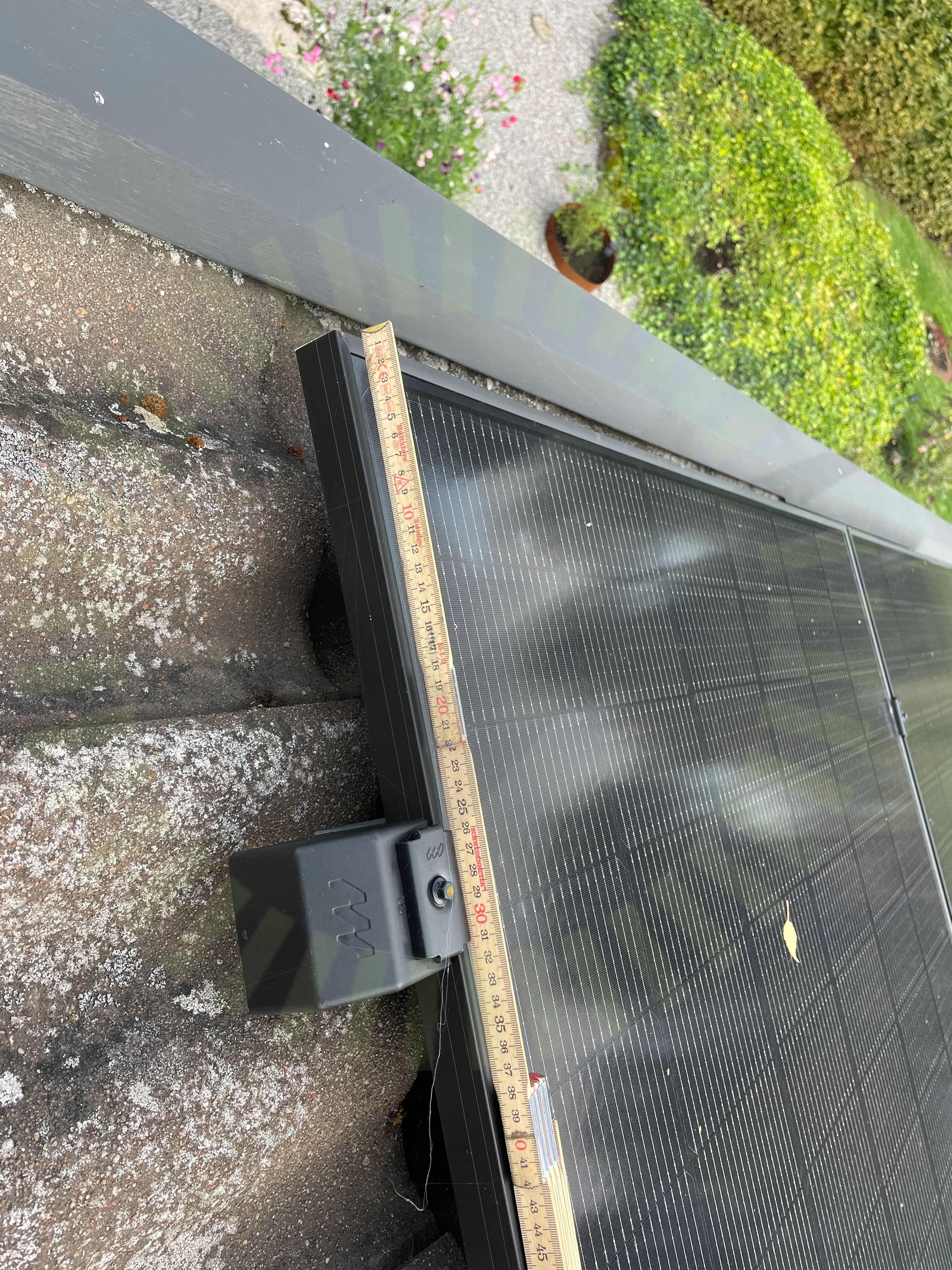

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Förläggning DC kontakter

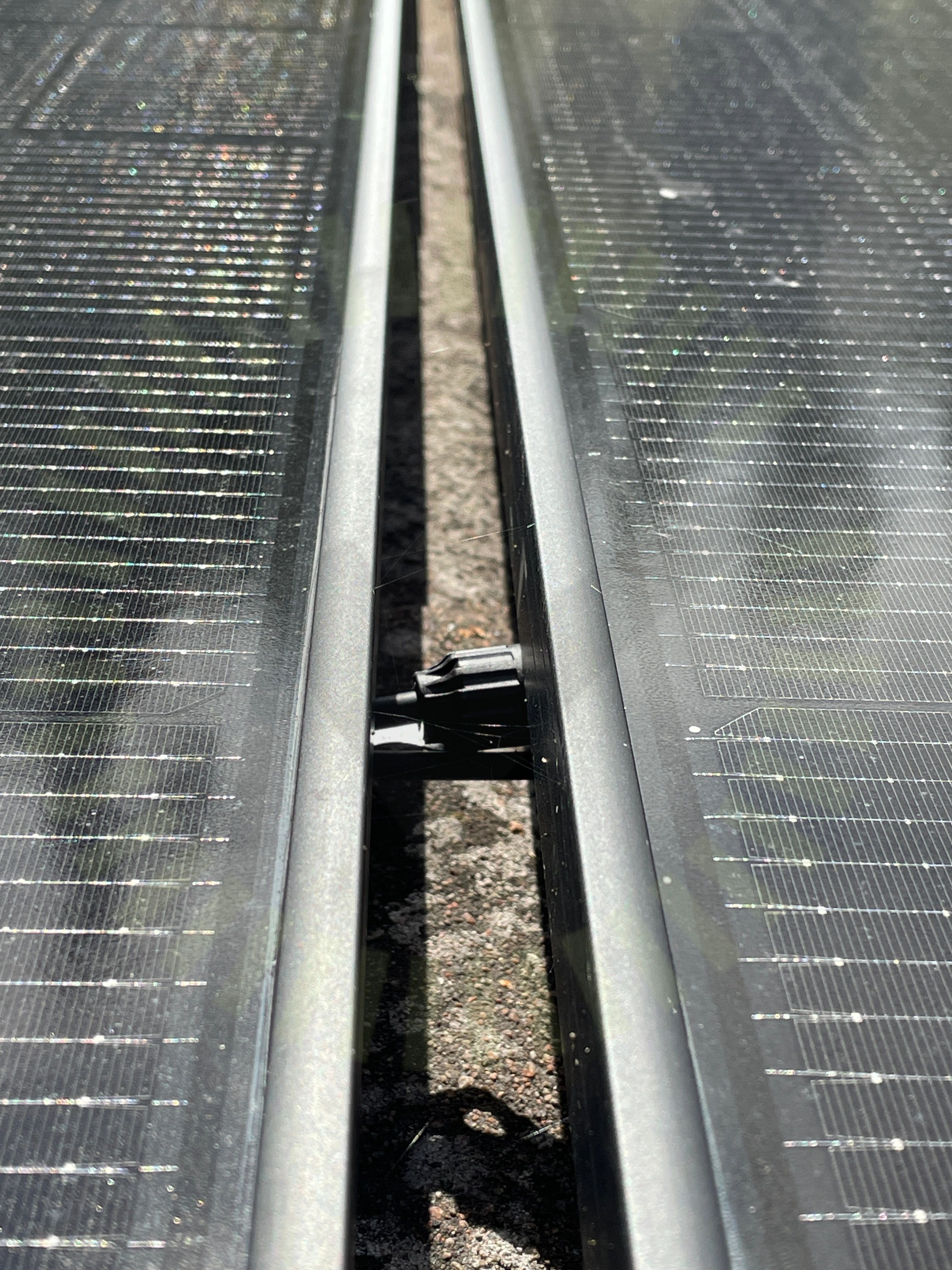

4.2 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

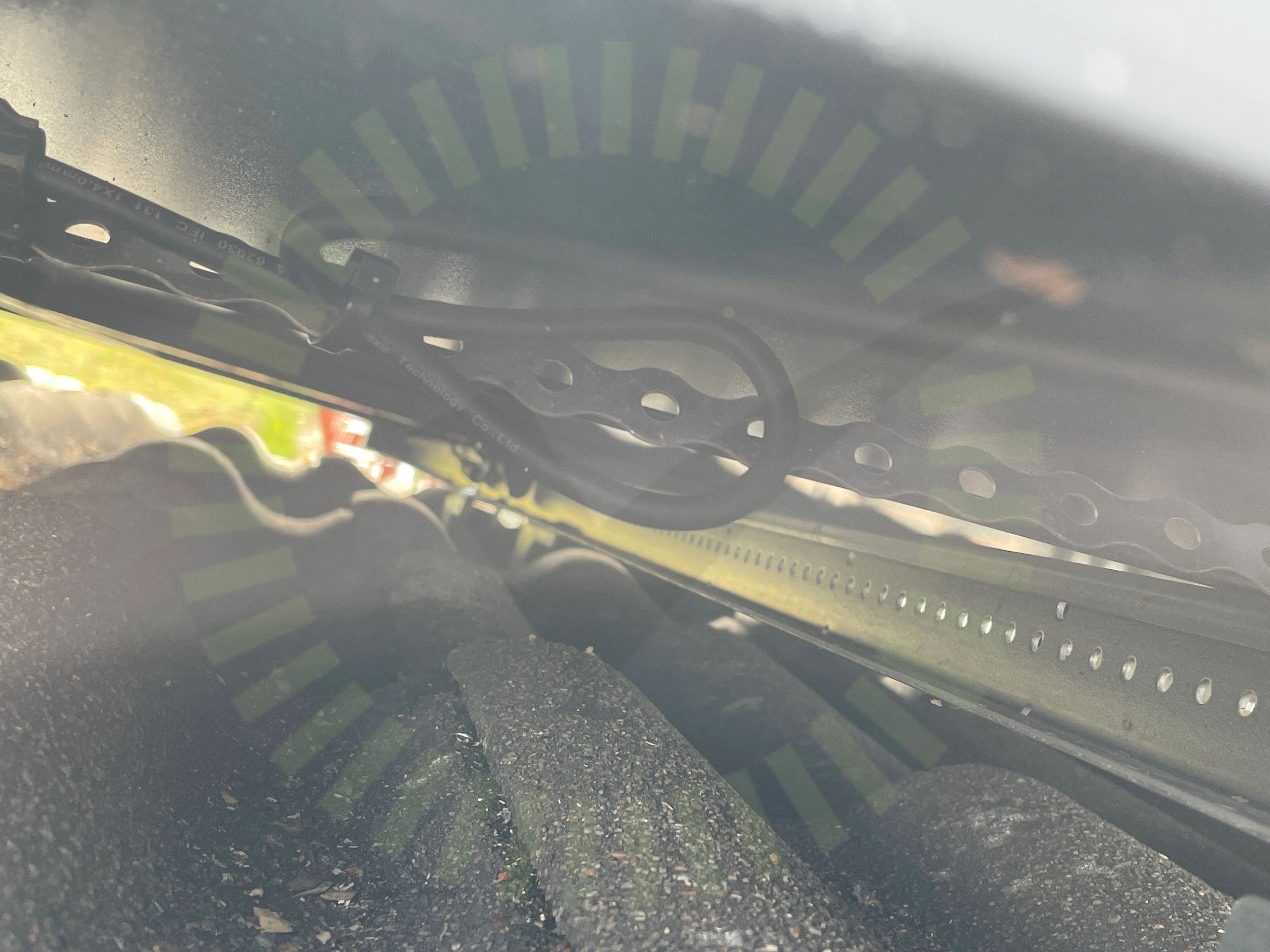

Panelkablagets böjradie

4.3 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp. Uppmätt 20 mm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9
Skugga

4.4 Skugga

Inte godkänd

Panelen är placerad i hård permanent skugga vilket kan skada inkapsling och bypassdioder. Avvikande utseende enligt bild.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311

Godkända kontrollpunkter

13/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelramar separeradeSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

6/24
Bärläktens dimension

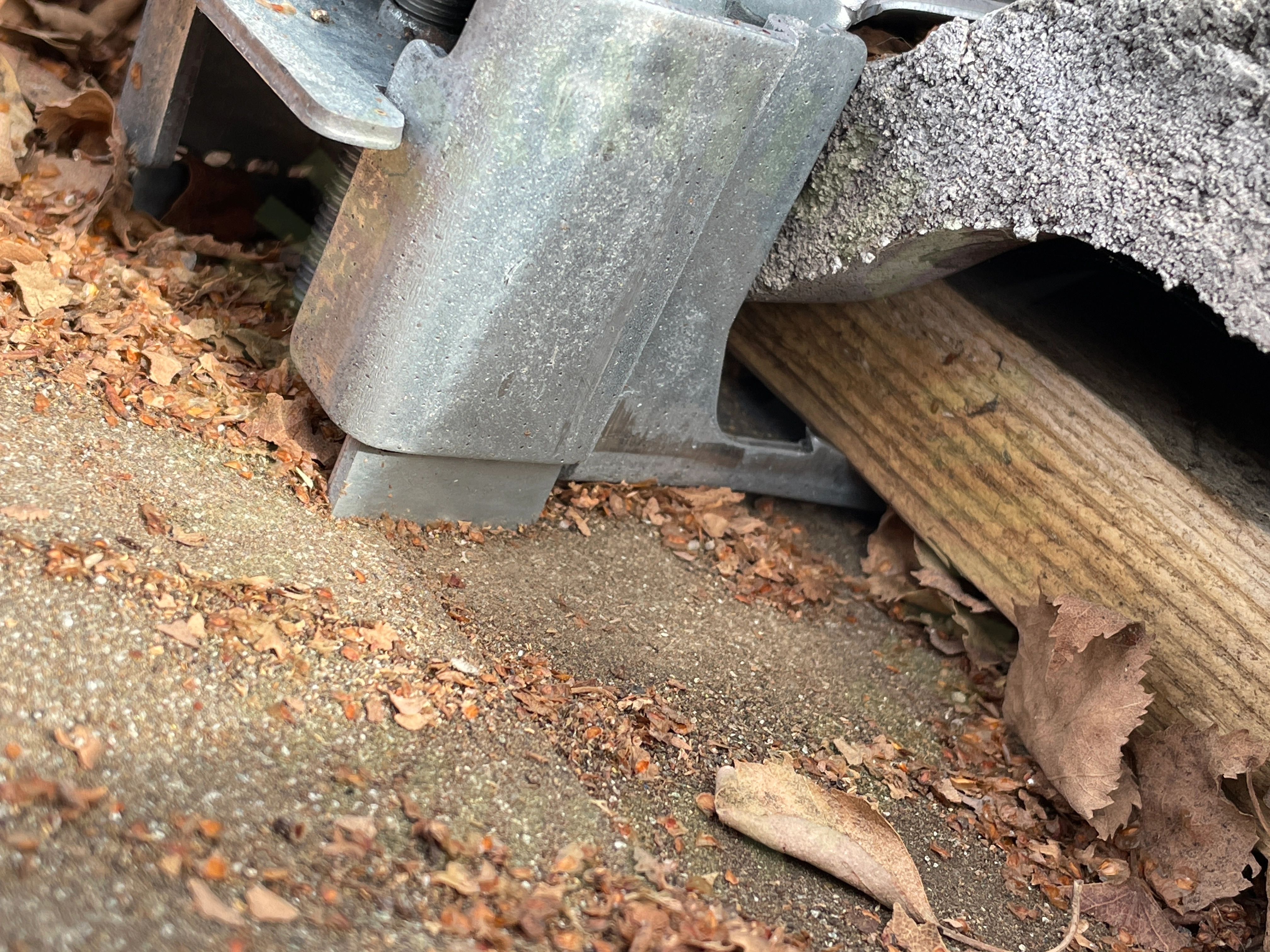

5.1 Bärläktens dimension

Inte godkänd

Sammanlagd höjd av strö- och bärläkt understiger 46 mm. Fästet skaver mot underlagspappen.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 2

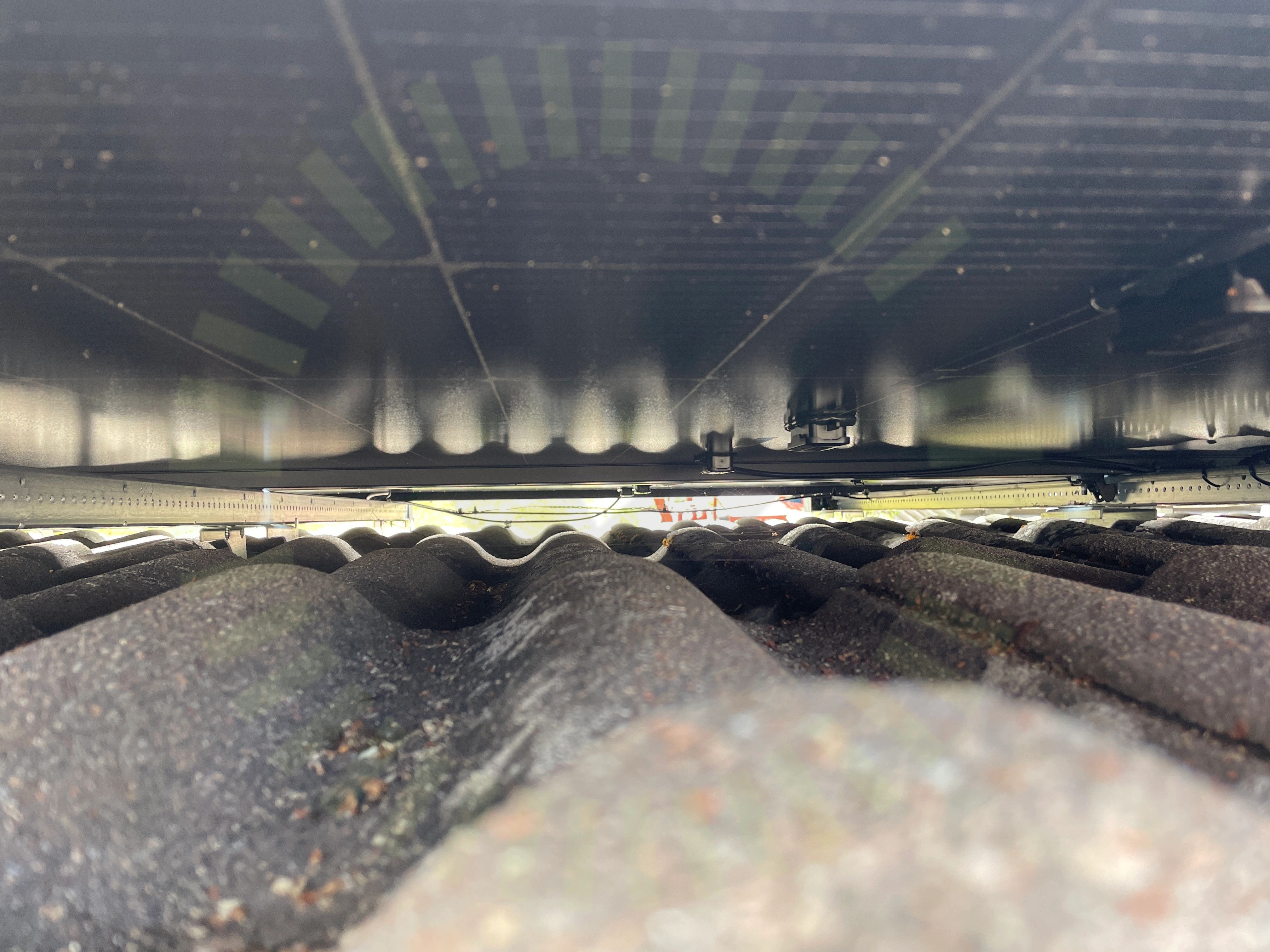

Kabeluppfästning

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Stående skenor

5.3 Stående skenor

Inte godkänd

Stående skena i ytterkanter är felvända.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 4
Läktinfästning

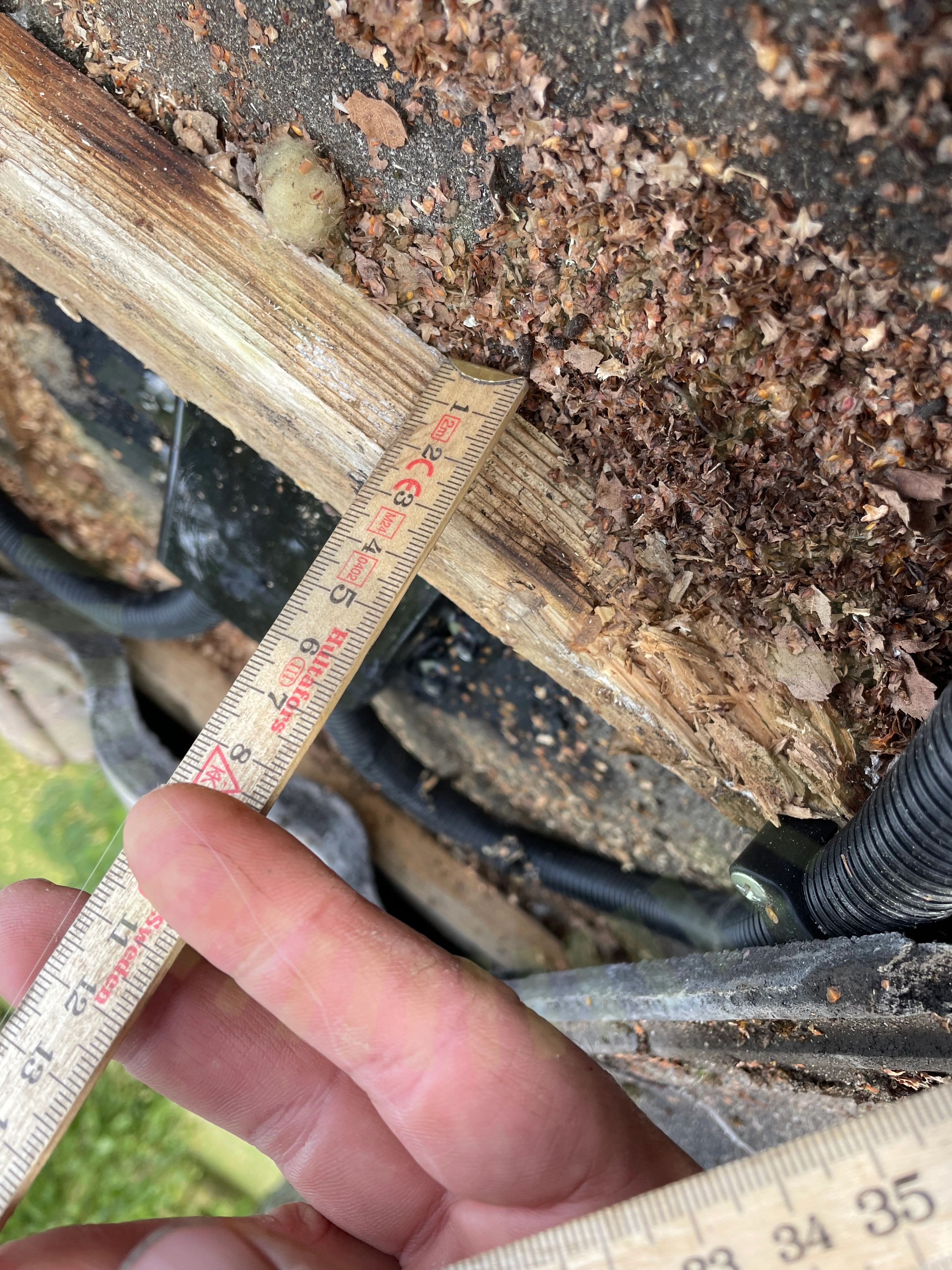

5.4 Läktinfästning

Inte godkänd

Taket har okänd ålder men flertalet strö- och bärläkt är kraftigt påverkade av fukt. Infästning i material som är avsevärt försvagat pga ålder ska undvikas.

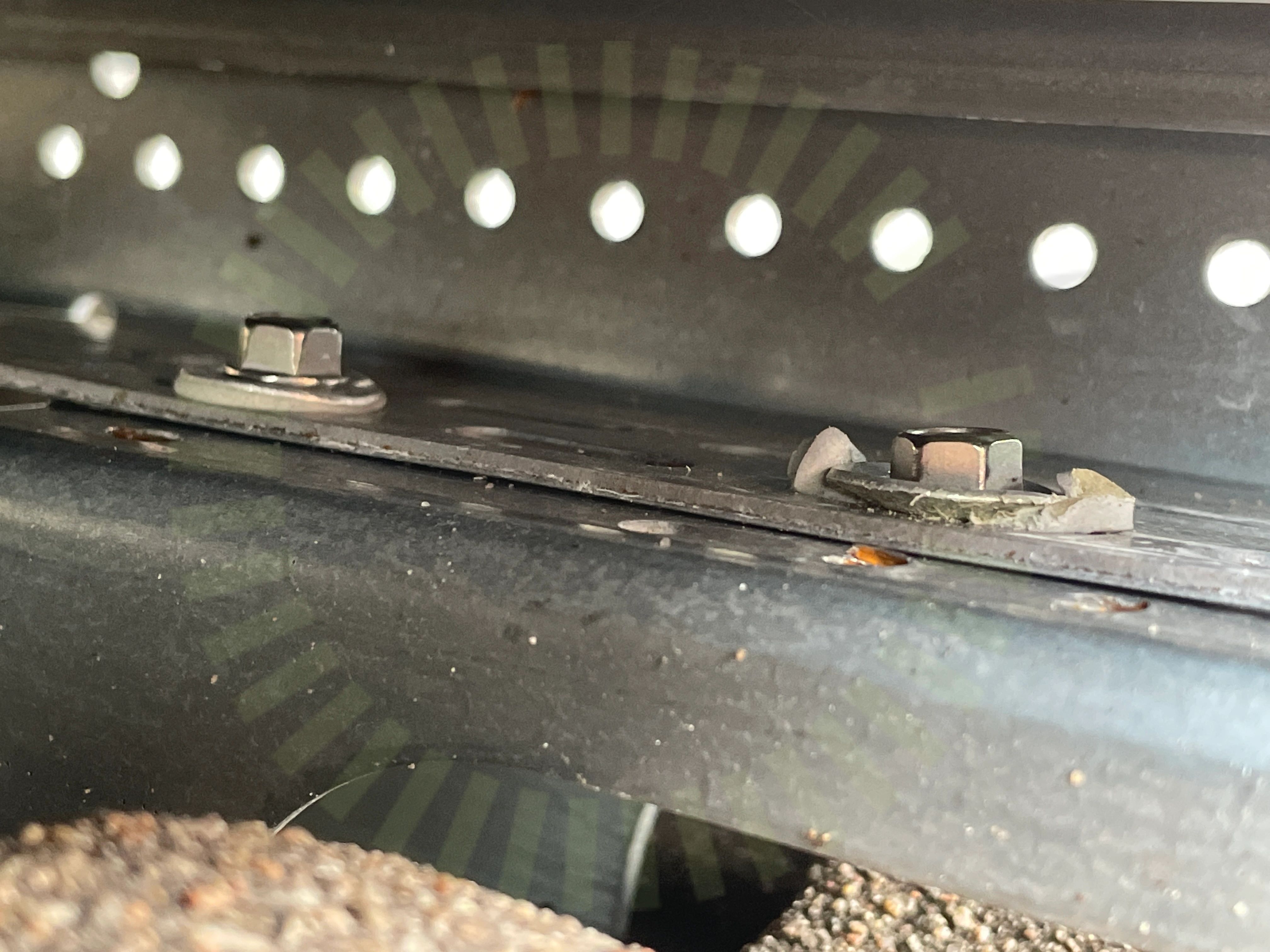

Skenornas infästning

5.5 Skenornas infästning

Inte godkänd

Skruvarna är endast fästa på ena sidan av takkroken. Förekommer även infästningar med endast en skruv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Underliggande takpanna

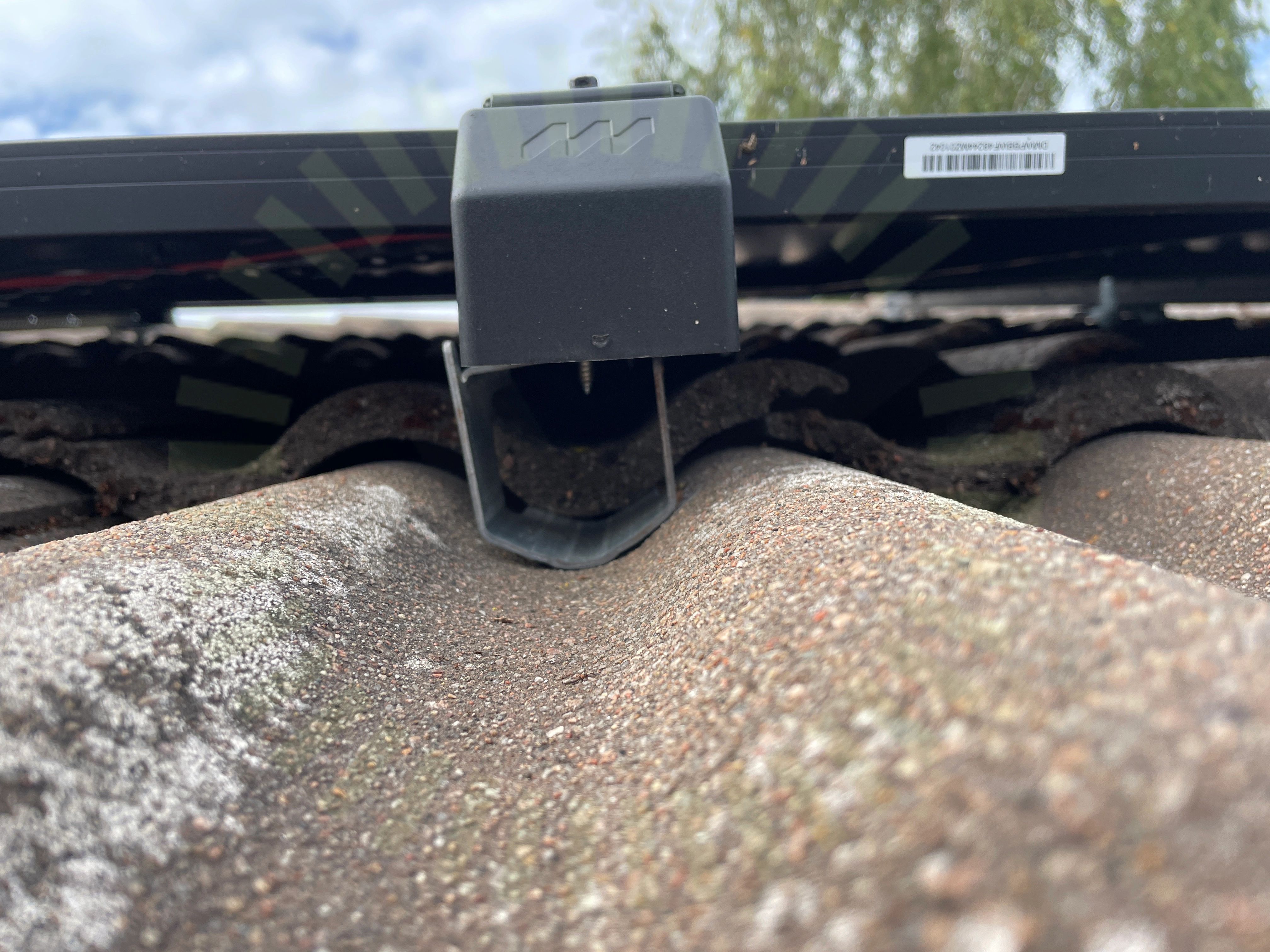

5.6 Underliggande takpanna

Inte godkänd

Takkroken är monterad snett vilket belastar underliggande takpanna felaktigt. Övre panna saknar fullgott stöd.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 2

Godkända kontrollpunkter

18/24
Använd skruvBlandning av infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

2/7

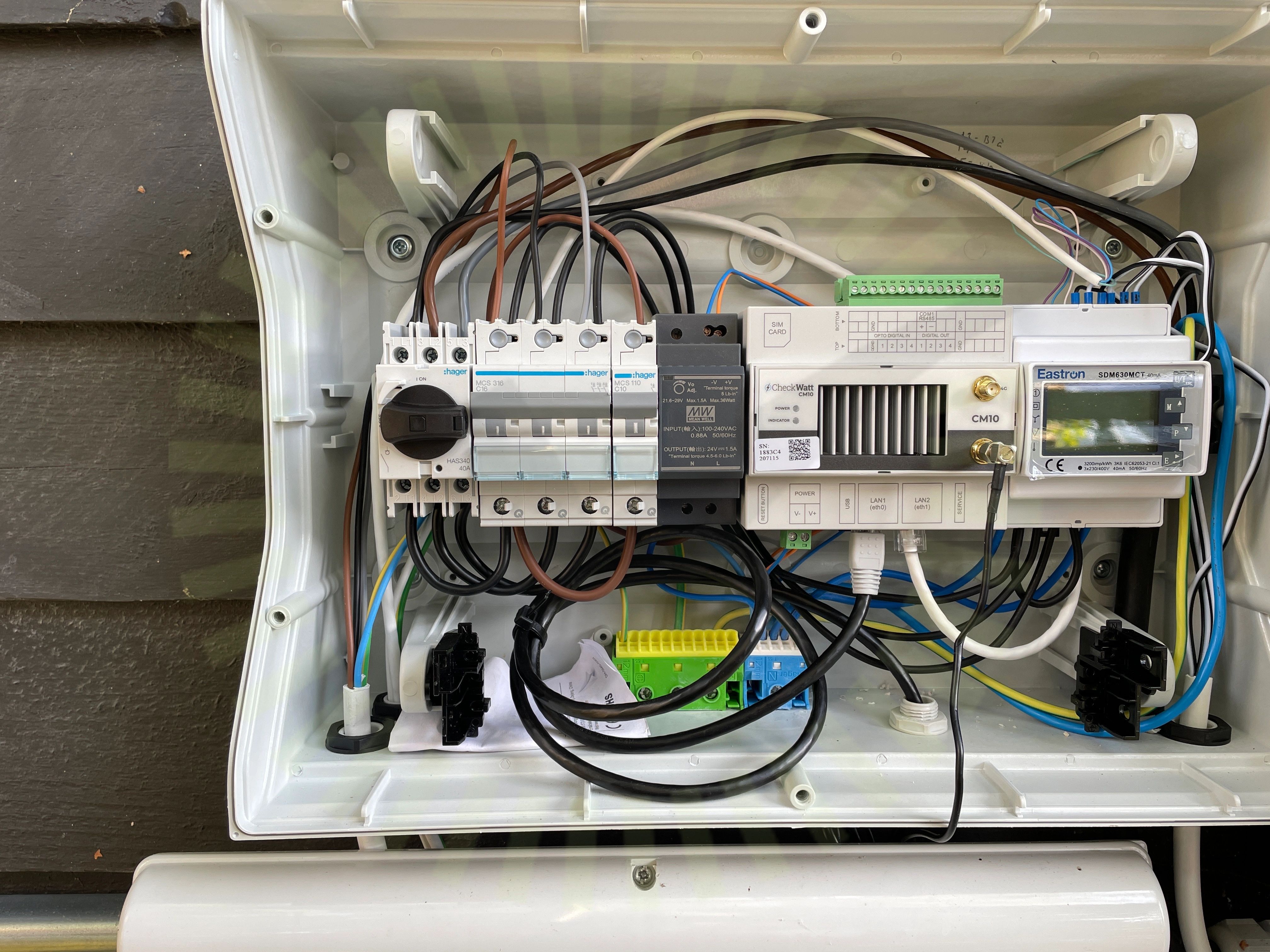

Fasföljd

6.1 Fasföljd

Inte godkänd

Fasföljd skiftad mellan huvudbrytare och anslutningspunkt.

Anslutning

6.2 Anslutning

Inte godkänd

Blandat en- och flerkardelig kabel på samma anslutningspunkt.

Godkända kontrollpunkter

5/7
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/37

8.1 Avstånd till havet

Inte godkänd

Växelriktaren är monterad utomhus 150 meter från Östersjön.

SigenStor Home Installation Guide Version: 02, Sida 8

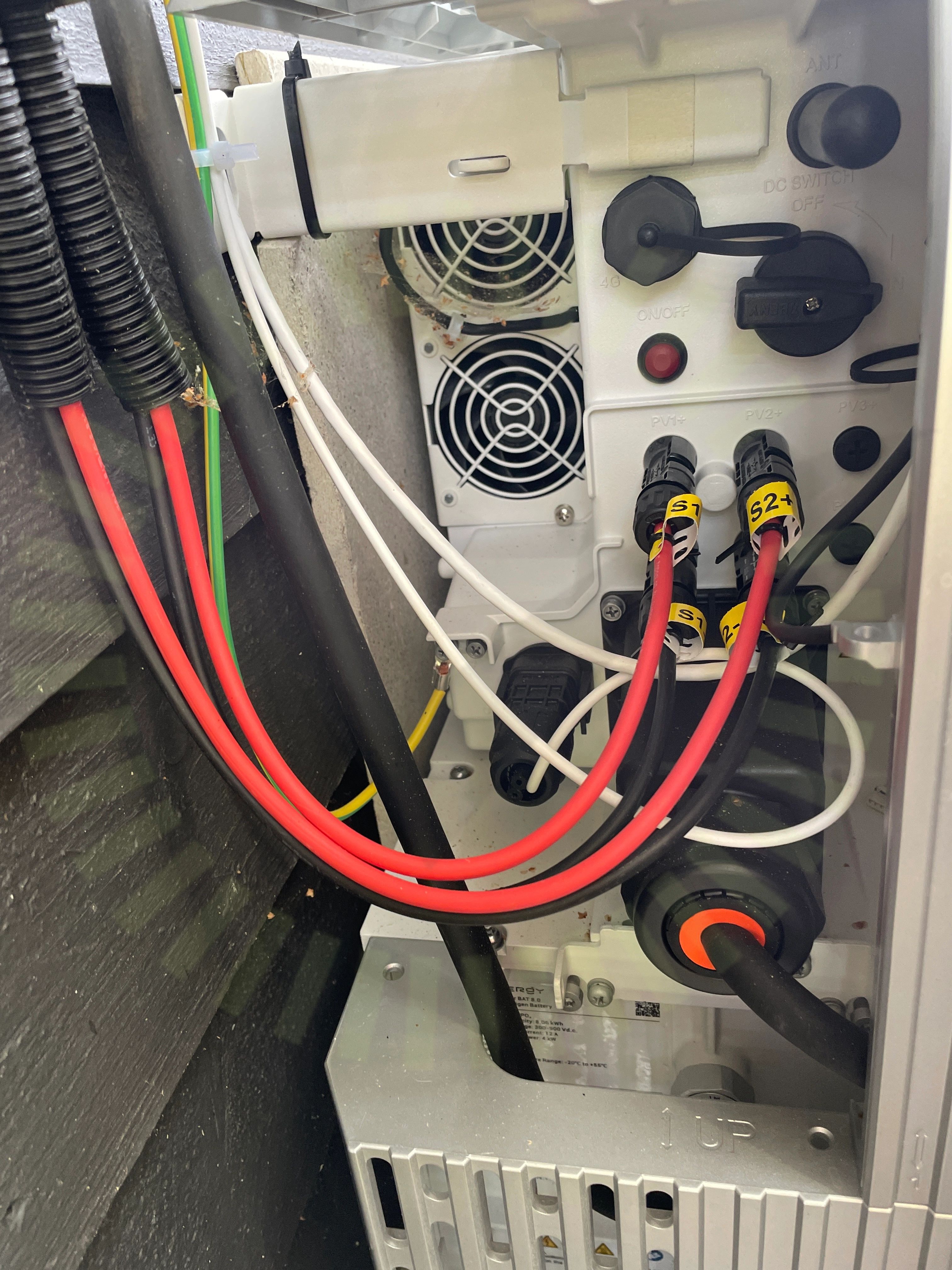

Bakomliggande material

8.2 Bakomliggande material

Inte godkänd

Bakomliggande material är till viss del brännbart.

SigenStor Home Installation Guide Version: 02, Sida 8
DC Kontakter

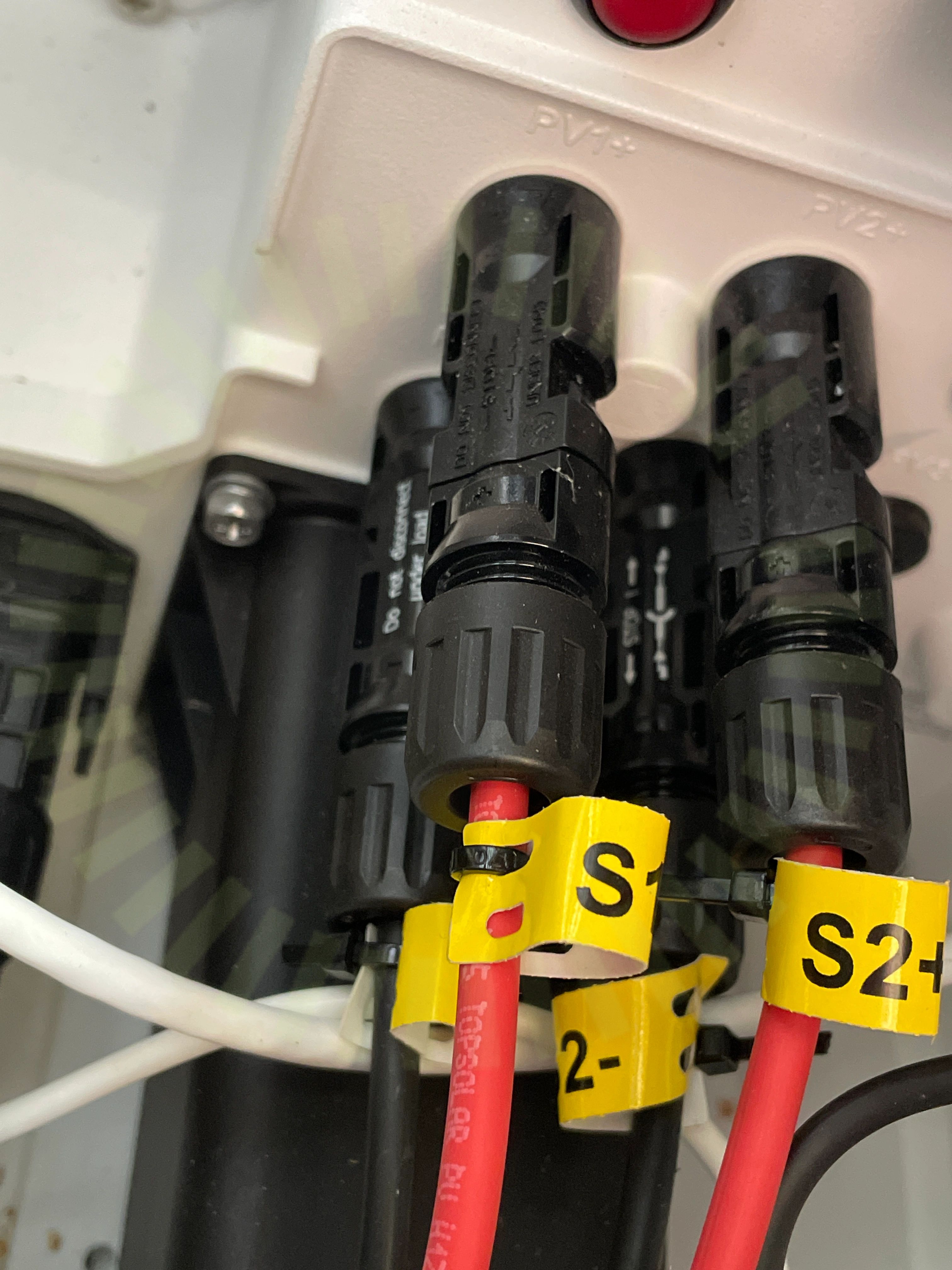

8.3 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

34/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
