Besiktningsrapport
9.0
Installation genom
Oppunda El AB
Datum
6 december 2024
Ort
Katrineholm,
Förbindelse av kontakter
Kabeluppfästning
Stress på kontakter
+ 3
91% godkända
9% ej godkända
Om installationen
Paneler
FuturaSun: Fu xxx M Silk Nova
Montagesystem
Van Der Valk: Strongline Heavy Duty roof hook
Växelriktare
SunGrow: SG5-12RT
Tillbehör
Undercentral
Tillbehör
Överspänningsskydd DC
Installerad av Oppunda El AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Tak 1, FuturaSun: Fu xxx M Silk Nova
Anmärkningar
2/15

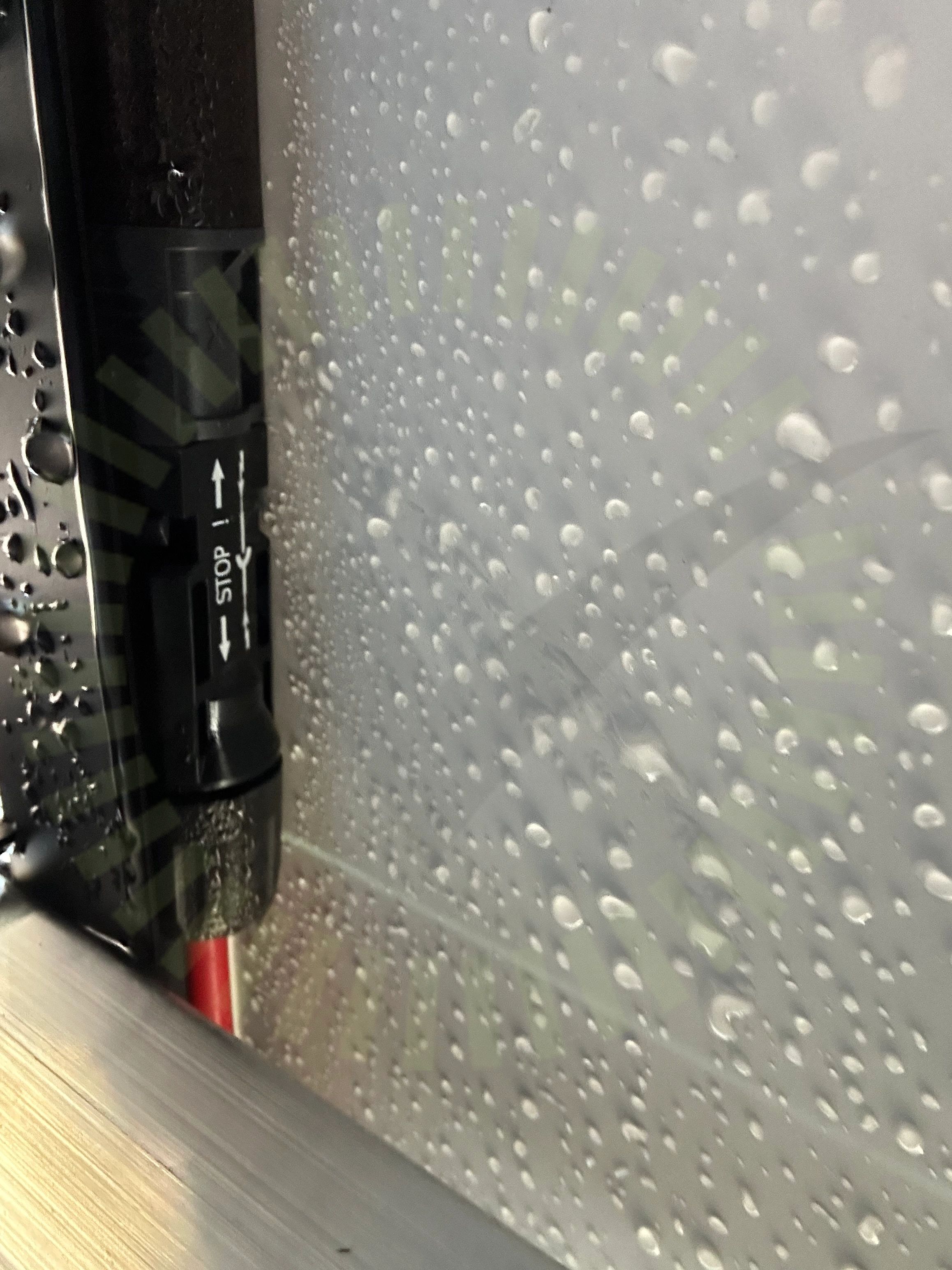

2.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

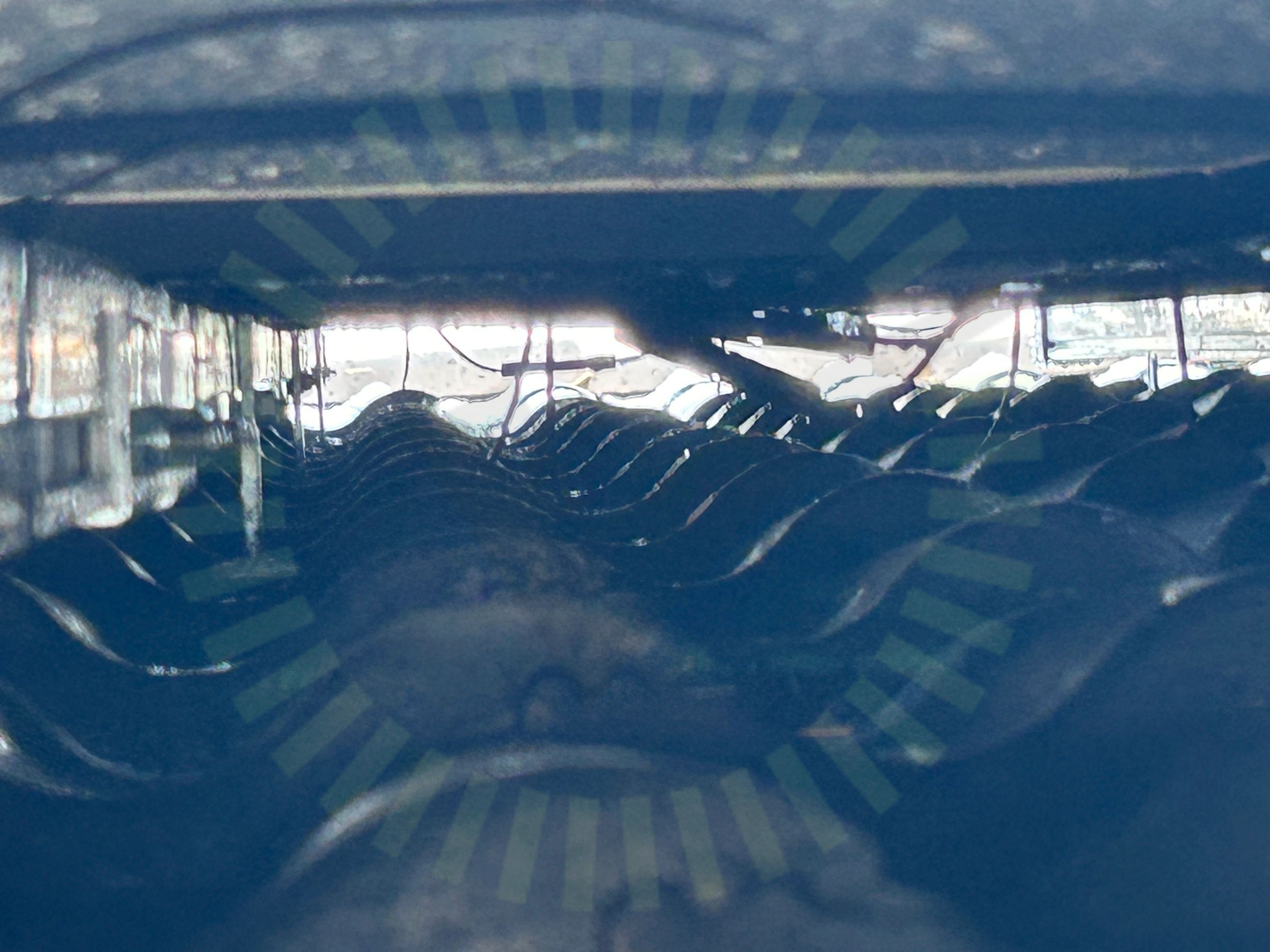

2.2 Stress på kontakter
Inte godkänd
Kontaktdon bristfälligt uppfästa.
Godkända kontrollpunkter
13/15
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
2/21

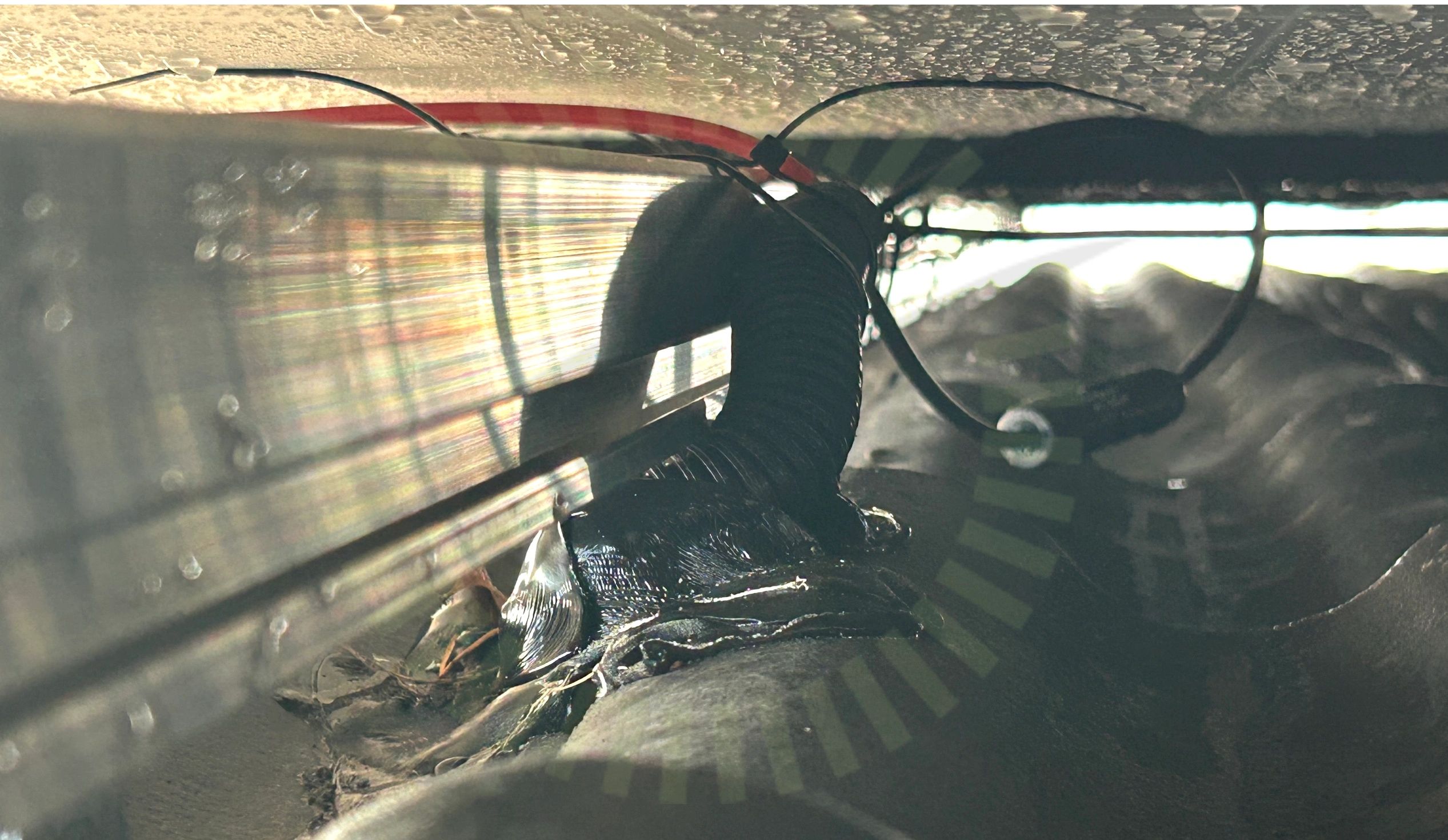

3.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

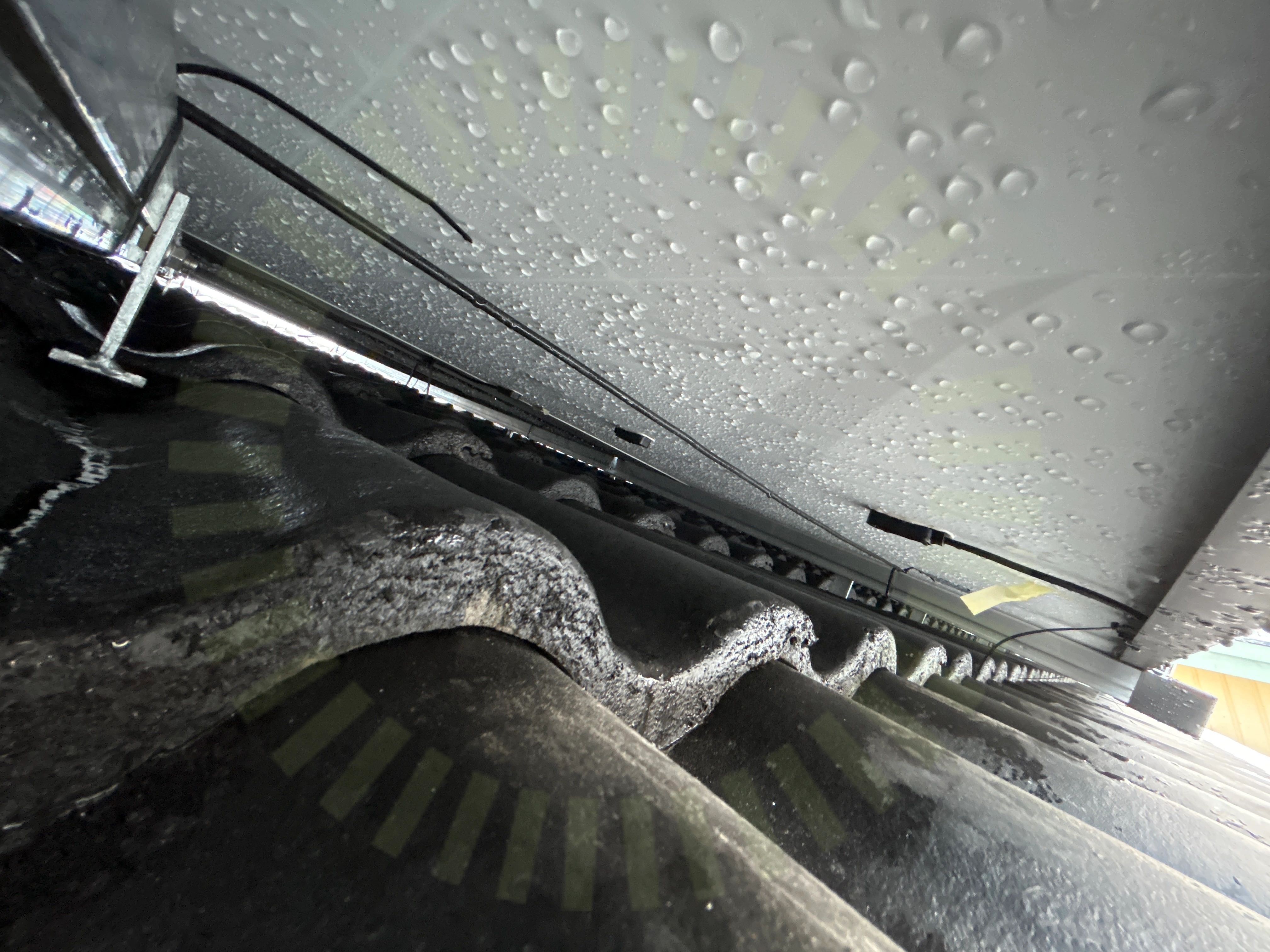

3.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar går långa sträckor utan uppfästning.
Godkända kontrollpunkter
16/21
Ej tillgängligt vid besiktning
3/21
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare (1)
Anmärkningar
4/35

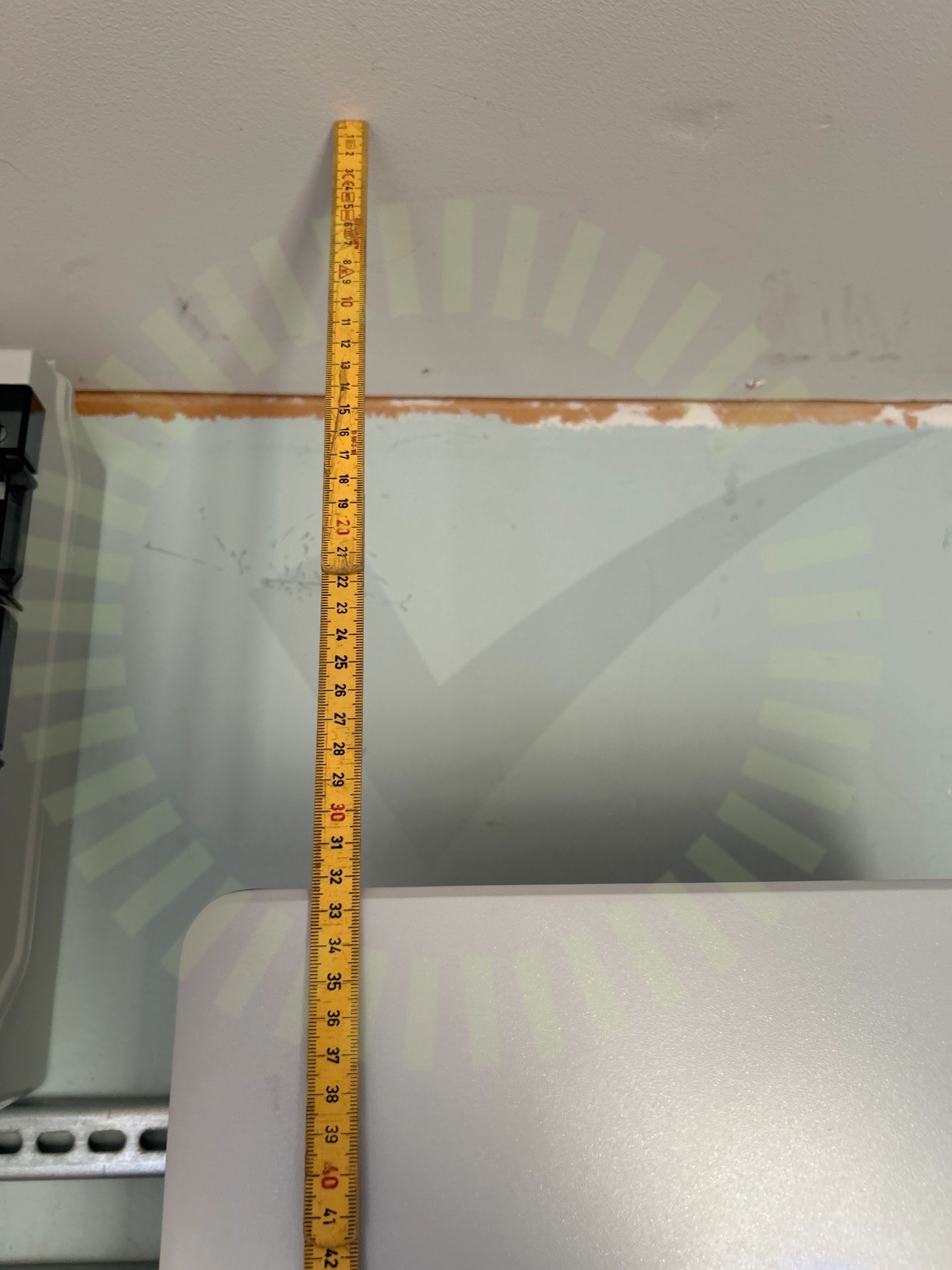

6.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
6.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

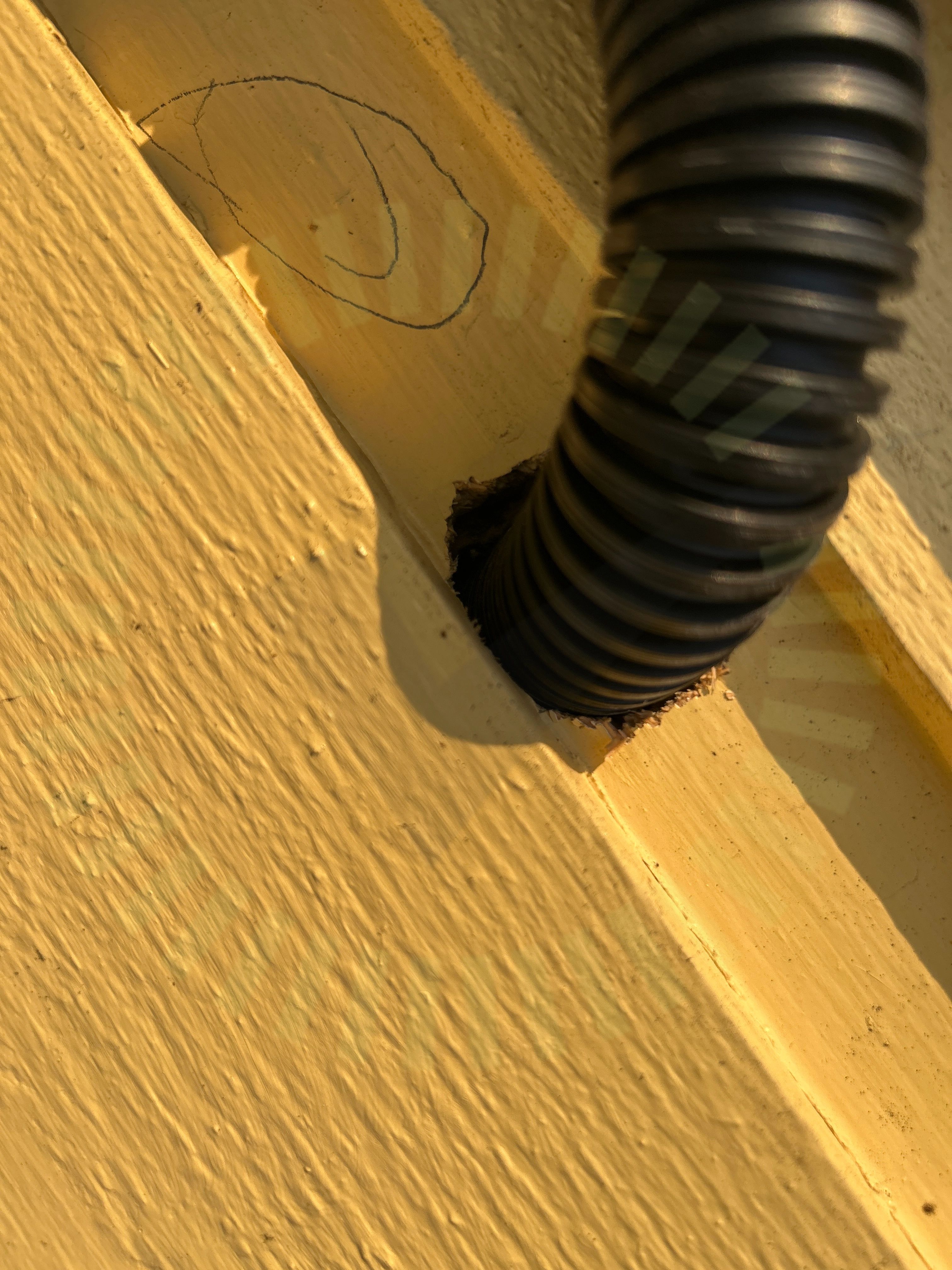

6.3 Genomföringar
Inte godkänd
Genomföring inte tätad.
6.4 Överspänningsskydd Jordning
Rekommendation
Överspänningsskyddet är inte anslutet till jord.
