Besiktningsrapport

9.7

Installation genom

Takkraft

Datum

3 januari 2025

Ort

Rönninge, Stockholms län

Femledarsystem

Kabelinföringar

Genomföringar

Avstånd närliggande objekt

97% godkända3% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4-B

MontagesystemWeland Stål: Papptak

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Jinko: Tiger Neo N-type 54HL4-B

Godkända kontrollpunkter

16/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17

Skador på panel

Tak 1, Weland Stål: Papptak

Godkända kontrollpunkter

18/20

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

2/20

Infästning i råspontMittklämmor

Undercentral

Anmärkningar

2/6

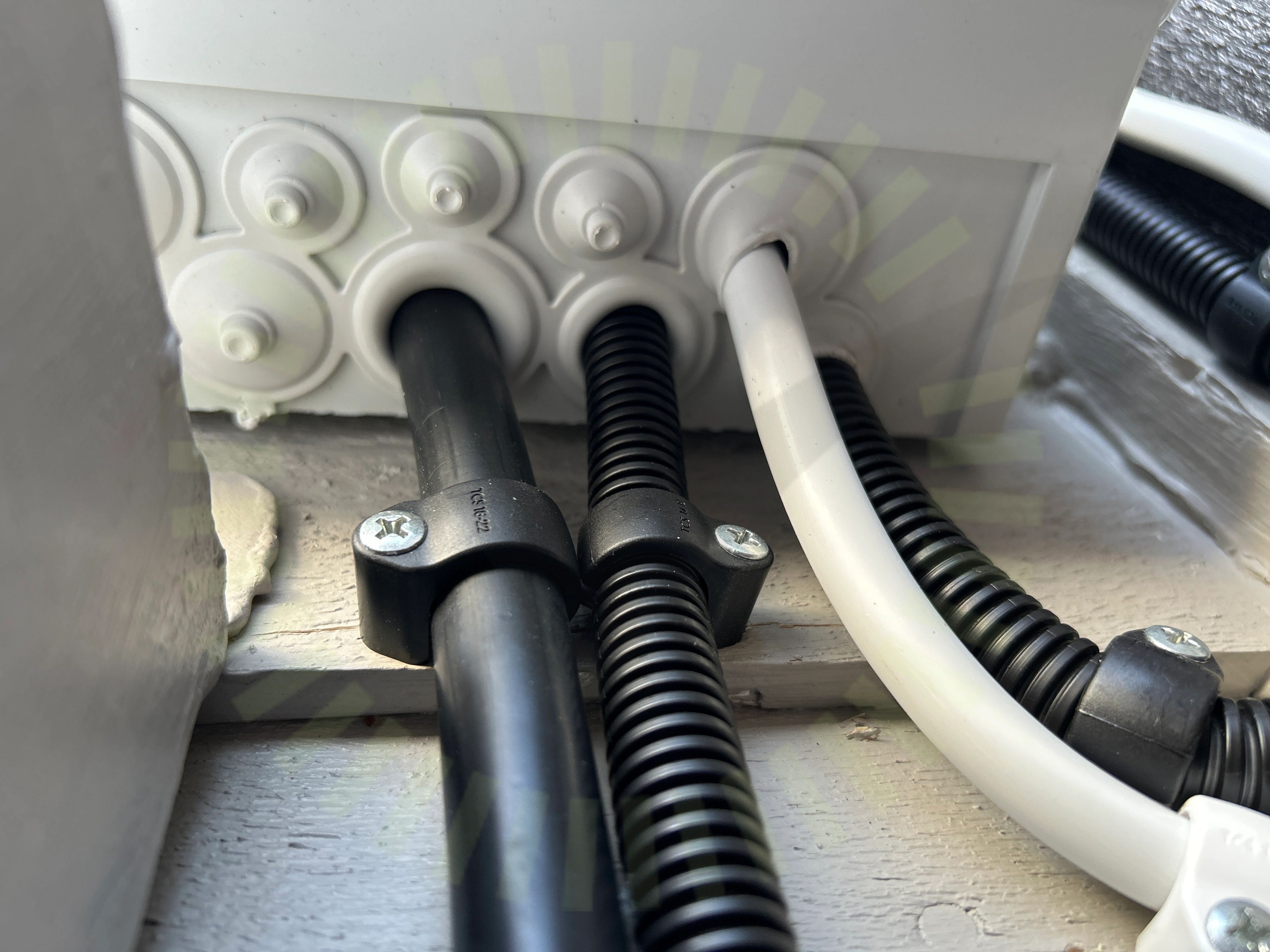

7.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte tätt runt kabel.

7.2 Femledarsystem

Inte godkänd

PE- och N-ledare anslutna på samma plint trots att matning är utförd med femledare.

Godkända kontrollpunkter

4/6

InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/38

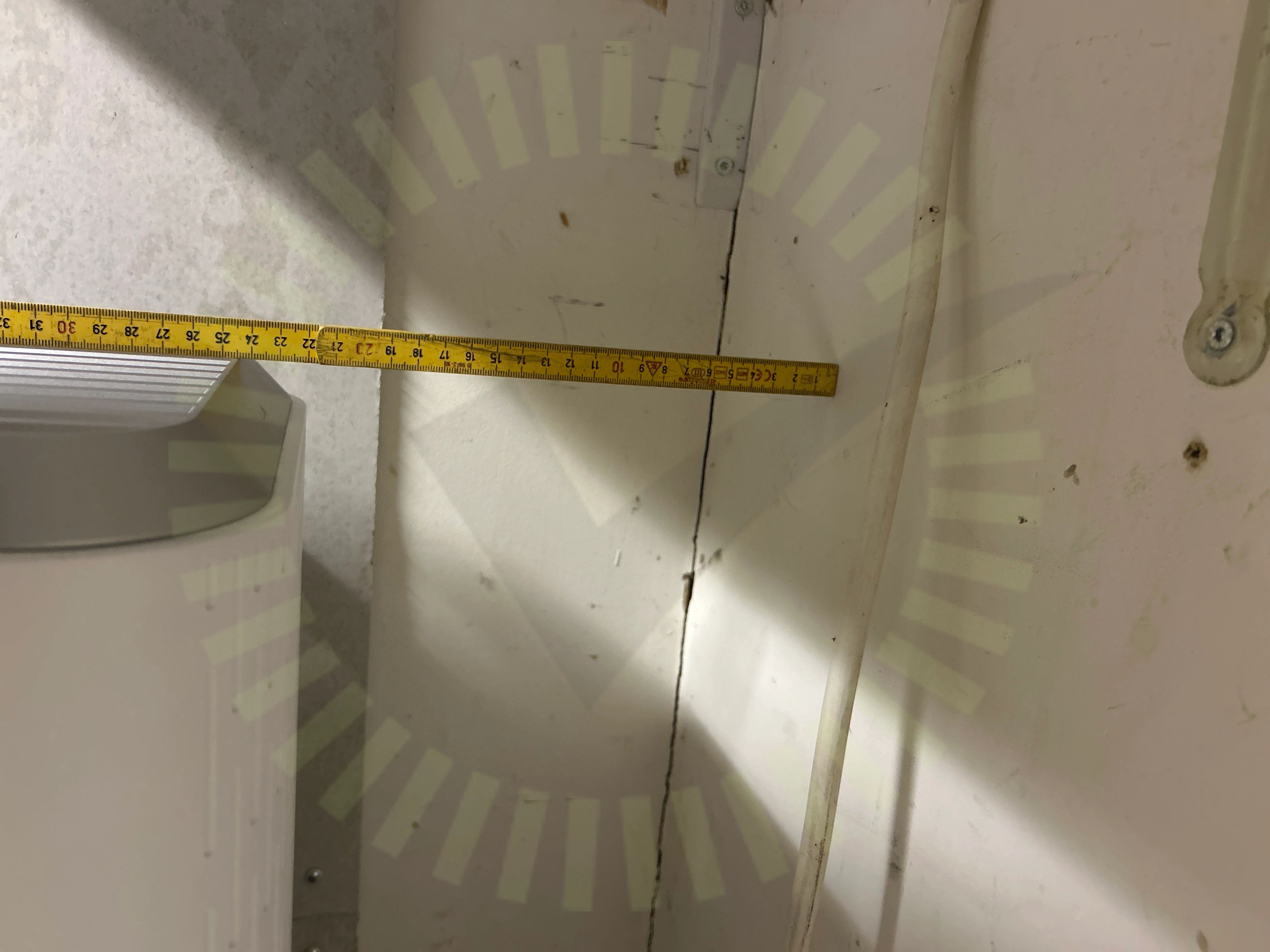

9.1 Avstånd närliggande objekt

Inte godkänd

Produkten har för lite fritt utrymme i sidled.

User manual ver 2.0 Sida 24

9.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

36/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
