Institutet för Solenergikvalitet

Besiktningsrapport

9.7
x

Installation genom

1KOMMA5°

Datum

27 september 2023

Ort

Mjölby, Östergötlands län
Stress på kontakter
DC kablagets böjradie
Fästens placering
91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

5/17
DC kablagets böjradie

2.1 DC kablagets böjradie

Inte godkänd

DC kabel med ledararea 6 mm2 har en böjradie på ca 15 mm. För snäv utan tillverkarens dokumenterade medgivande.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Fästens placering

2.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. På majoriteten av alla paneler ligger anståndet mellan 30-35 cm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Skador

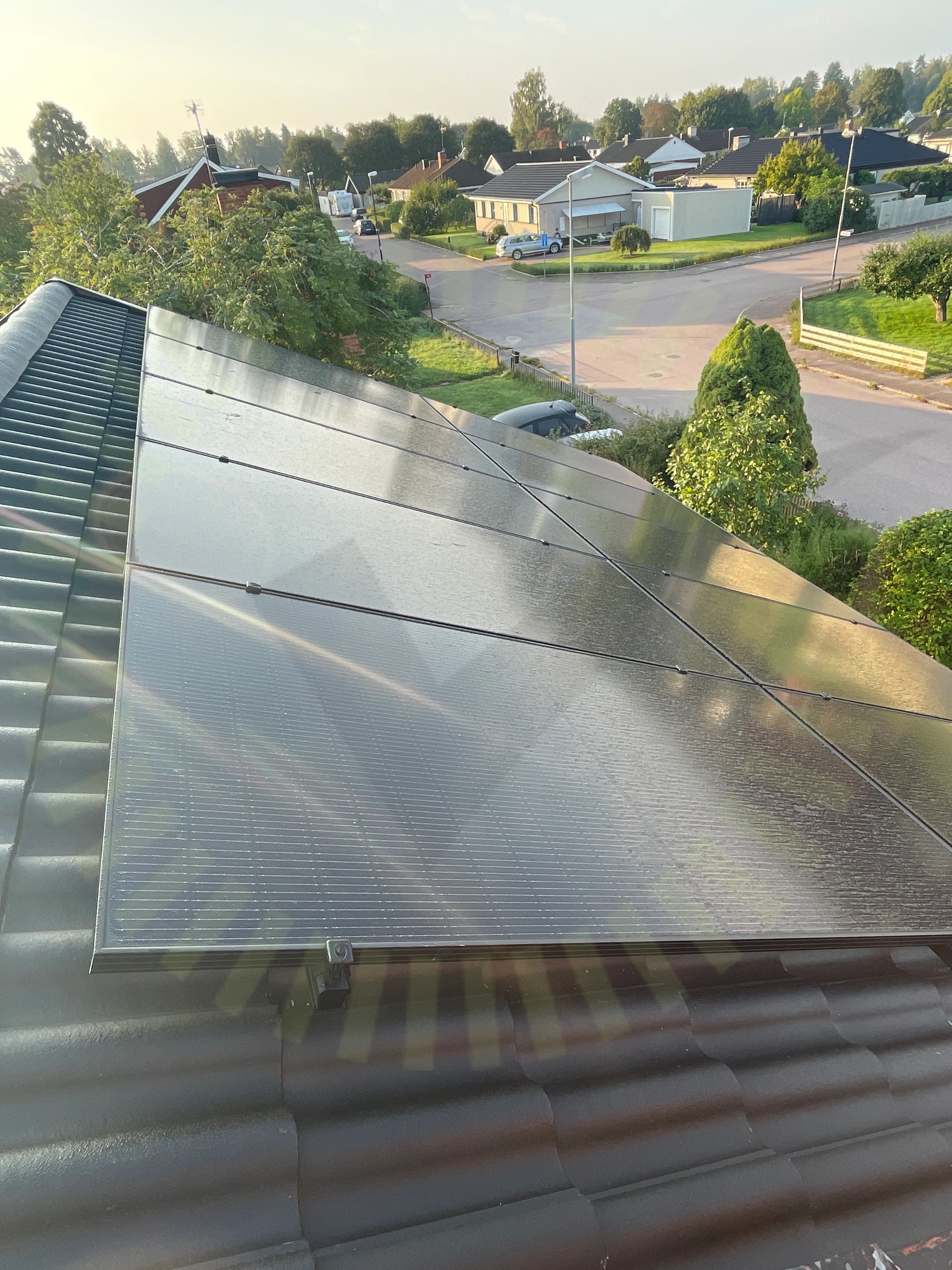

2.3 Skador

Kundkommentar

När panelerna monterades om fanns rikligt med handavtryck. Kund orolig för punktbelastning/mikrosprickor. Går ej att bekräfta okulärt.

2.4 Slipning vid ommontering

Kundkommentar

Slipning utfördes på tak kring panelerna. Slipdamm från betongpannor riskerar etsning på glaset. Kan dock inte noteras okulärt.

Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Buntband får ej förläggas över kontaktdonet

Stäubli MA 711, sid 4

Godkända kontrollpunkter

12/17
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, ESDEC Lutande Panntak

Godkända kontrollpunkter

29/29
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/35
Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements
Förskruvning

5.2 Förskruvning

Inte godkänd

Två kablar i förskruvning avsedd för en kabel.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable
MPPT

5.3 MPPT

Inte godkänd

Strängar med olika spänning kopplade till PV1 och 2 som är samma MPPT

Godkända kontrollpunkter

32/35
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd till havetBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordfelsbrytareJordning av chassiLedare FastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
