Besiktningsrapport

8.5

Installation genom

1KOMMA5°

Datum

17 november 2022

Ort

Blentarp, Skåne län

Dragavlastade

Skenornas infästning

Föremål Bakstycke

88% godkända12% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemESDEC: ClickFit EVO Universal Hook

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

4/12

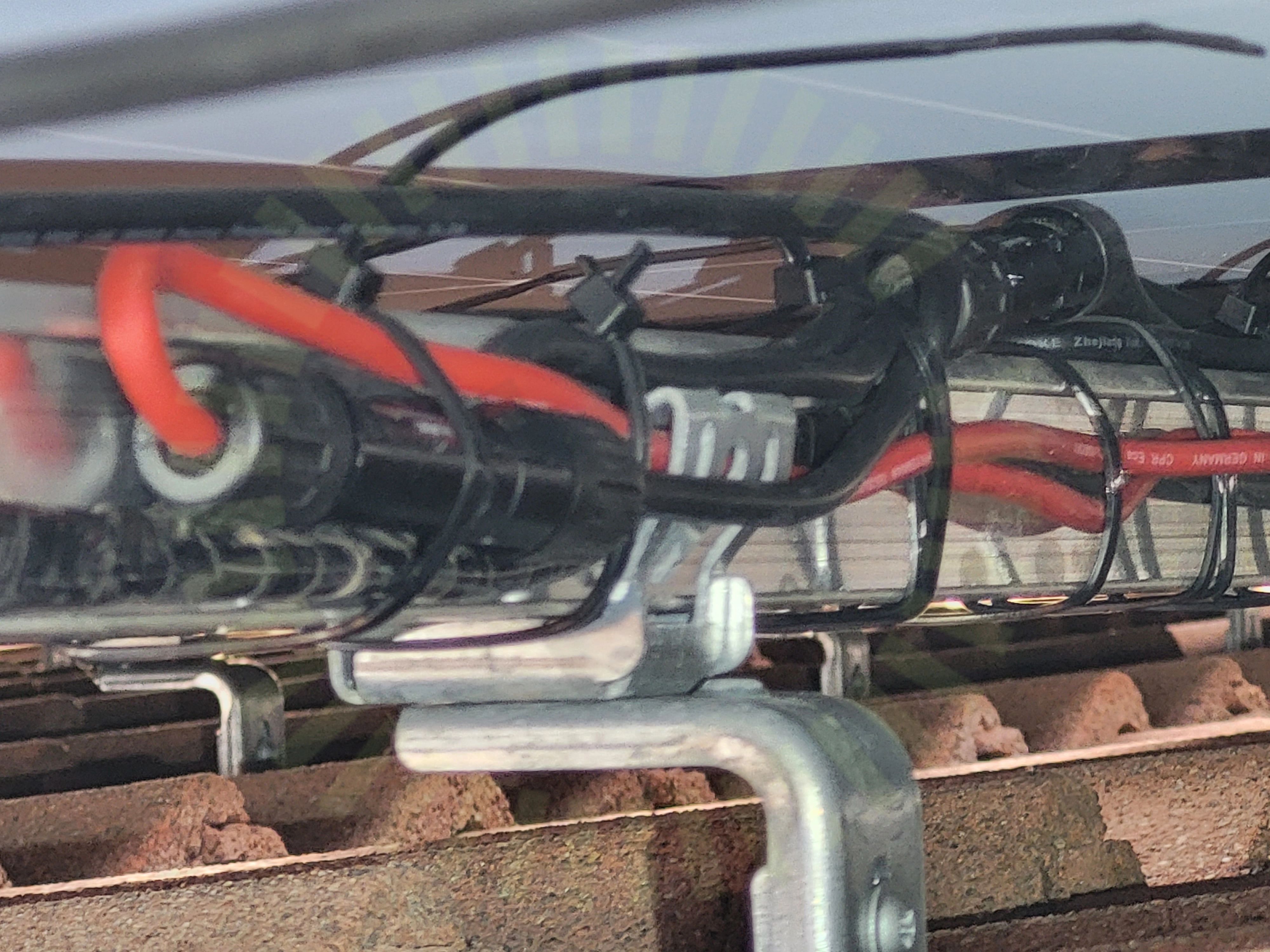

1.1 Föremål Bakstycke

Inte godkänd

Kontakter trycker på baksidan av panelerna på vissa ställen.

Tillverkarens montageanvisningar

1.2 Klämmornas storlek

Inte godkänd

Fel mått på klämmorna dessa är bara 35mm ska vara 50mm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9

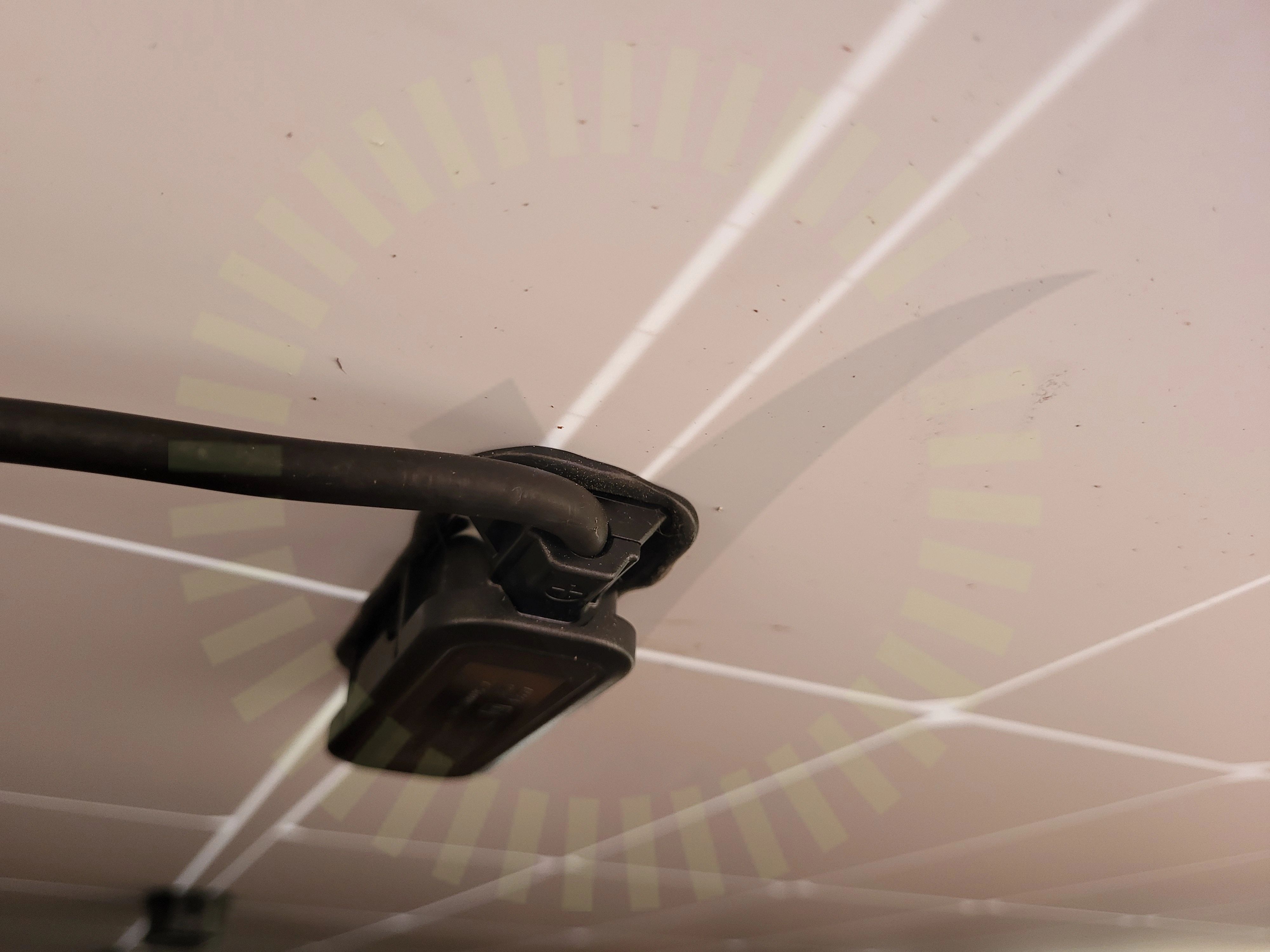

1.3 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade

SS 436 40 00 (522.8.3)

1.4 Fästens placering

Inte godkänd

320 och 640mm från kortsidorna.

Tillverkarens anvisningar

Godkända kontrollpunkter

8/12

DräneringshålFästenas överlappningFörbindelse av kontakterHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

3/24

2.1 CC mått

Inte godkänd

Projektering saknas. Uppmätt mått 500mm.

Tillverkarens anvisningar

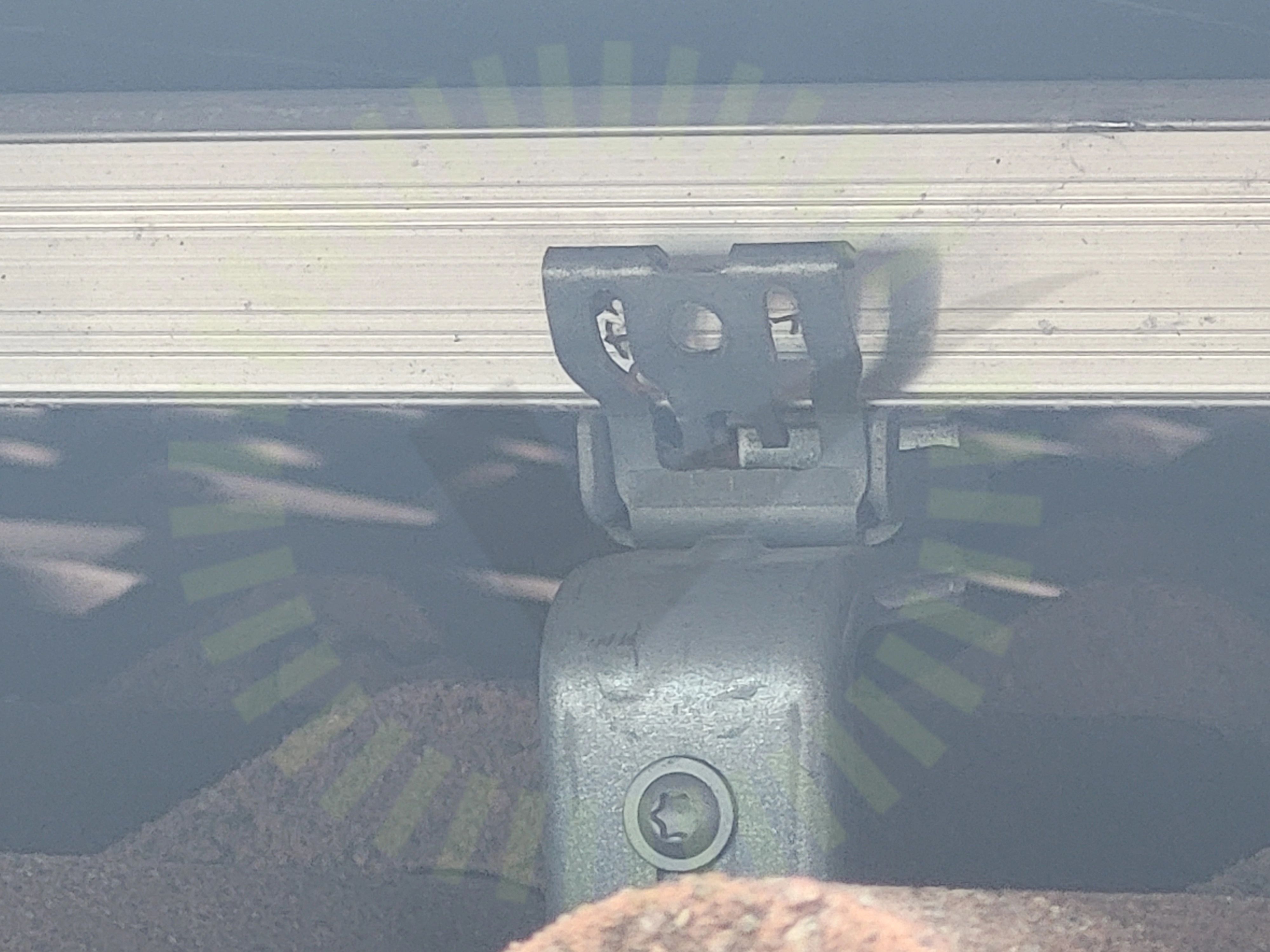

2.2 Skenornas infästning

Inte godkänd

Vissa fästen sitter ej fast i skenan.

Tillverkarens anvisningar

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/24

BelastningBärläktFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas överhängSkenskarvarSkyddSlutfästeSäkerhetsavståndTakhöjdTaklutningUrspårningVäderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1/31

3.1 Dokumentation Växelriktare

Inte godkänd

Projektering saknas.

Godkända kontrollpunkter

30/31

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningPESäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVinkel
