Besiktningsrapport

8.7

Installation genom

Cellera AB

Datum

29 februari 2024

Ort

Tibro, Västra Götalands län

Fastsäkring av produkt

Skenskarvar

Kabeluppfästning

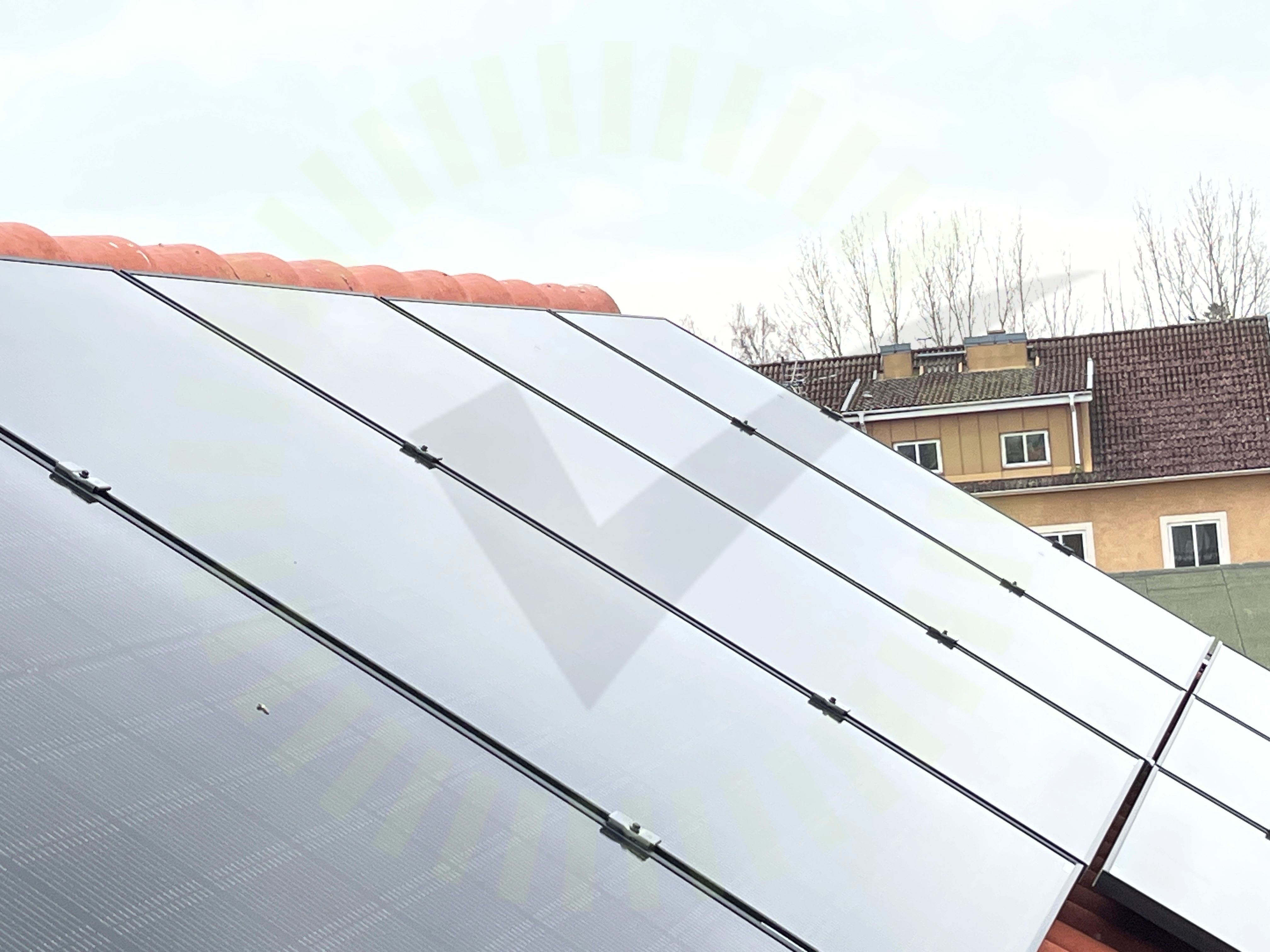

+ 4

92% godkända

8% ej godkända

Om installationen

Paneler

Jinko: Tiger Neo N-type 54HL4R-B

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Batteri

Growatt: APX HV Battery System S2

Tillbehör

Undercentral

Tillbehör

CHINT: Growatt DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Cellera AB som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (15)Smartmätare (4)Säkerhetsbrytare AC (7)Tak 1, Jinko: Tiger Neo N-type 54HL4R-B (17)Tak 1, Nordmount Panntak: Bärläkt (22)Undercentral (7)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

1/15

2.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

14/15

Avstånd närliggande objekt

Batteri PE

DC anslutning batterimodul

DC anslutning växelriktare

Lutning

Sammansättning av komponenter

Signalkabel batterikomponenter

Signalkabel växelriktare

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

2/17

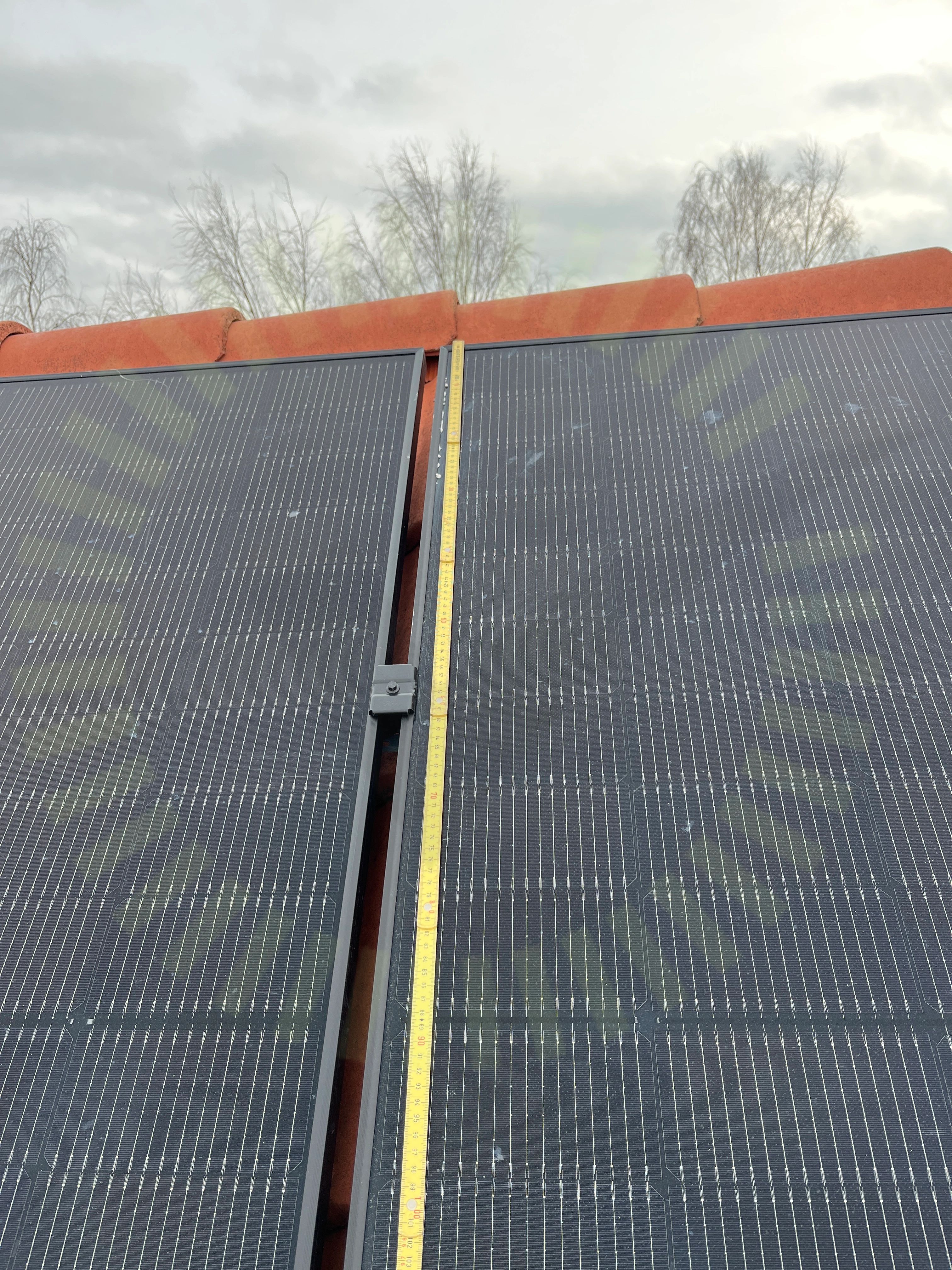

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15

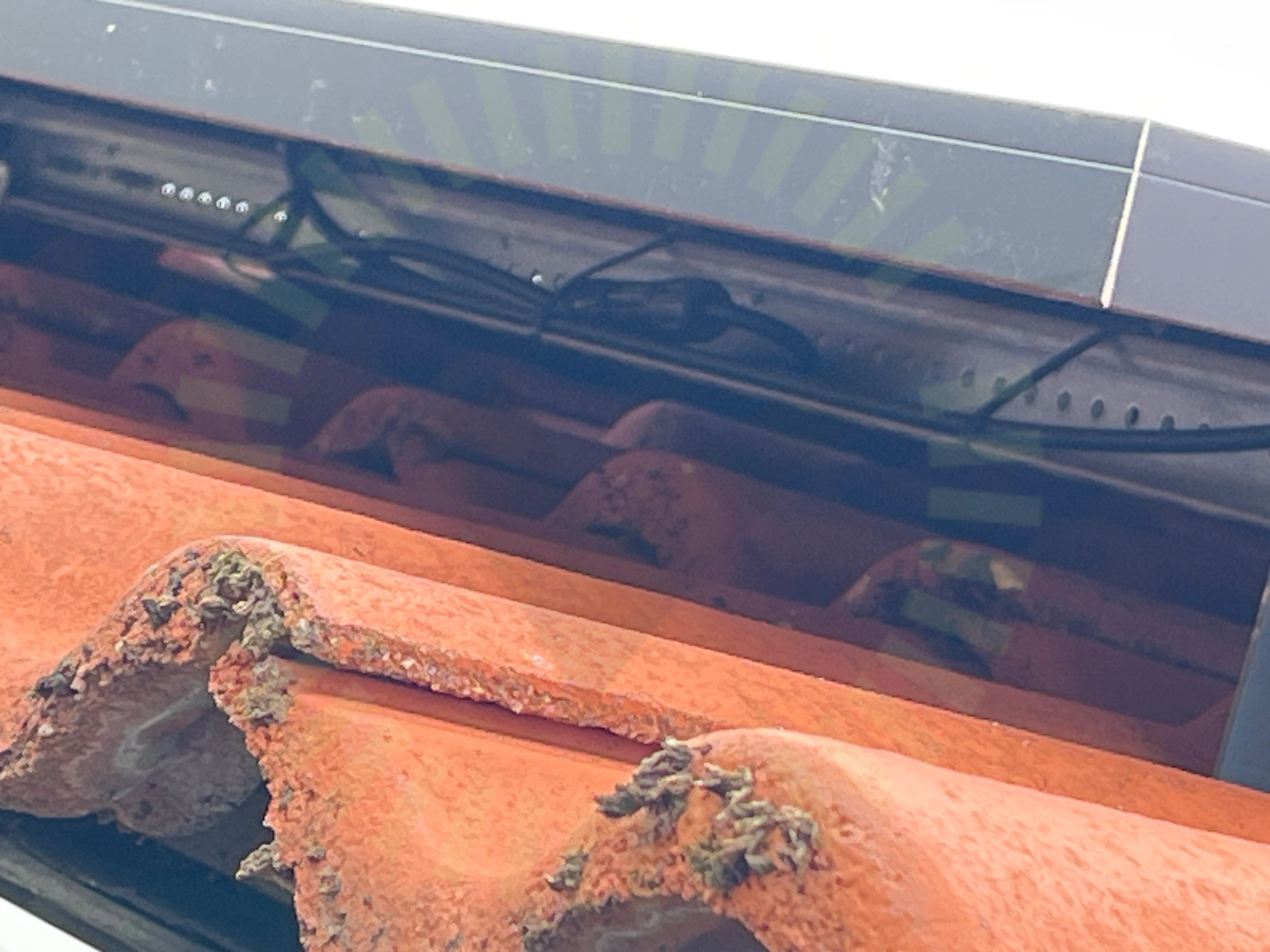

5.2 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/22

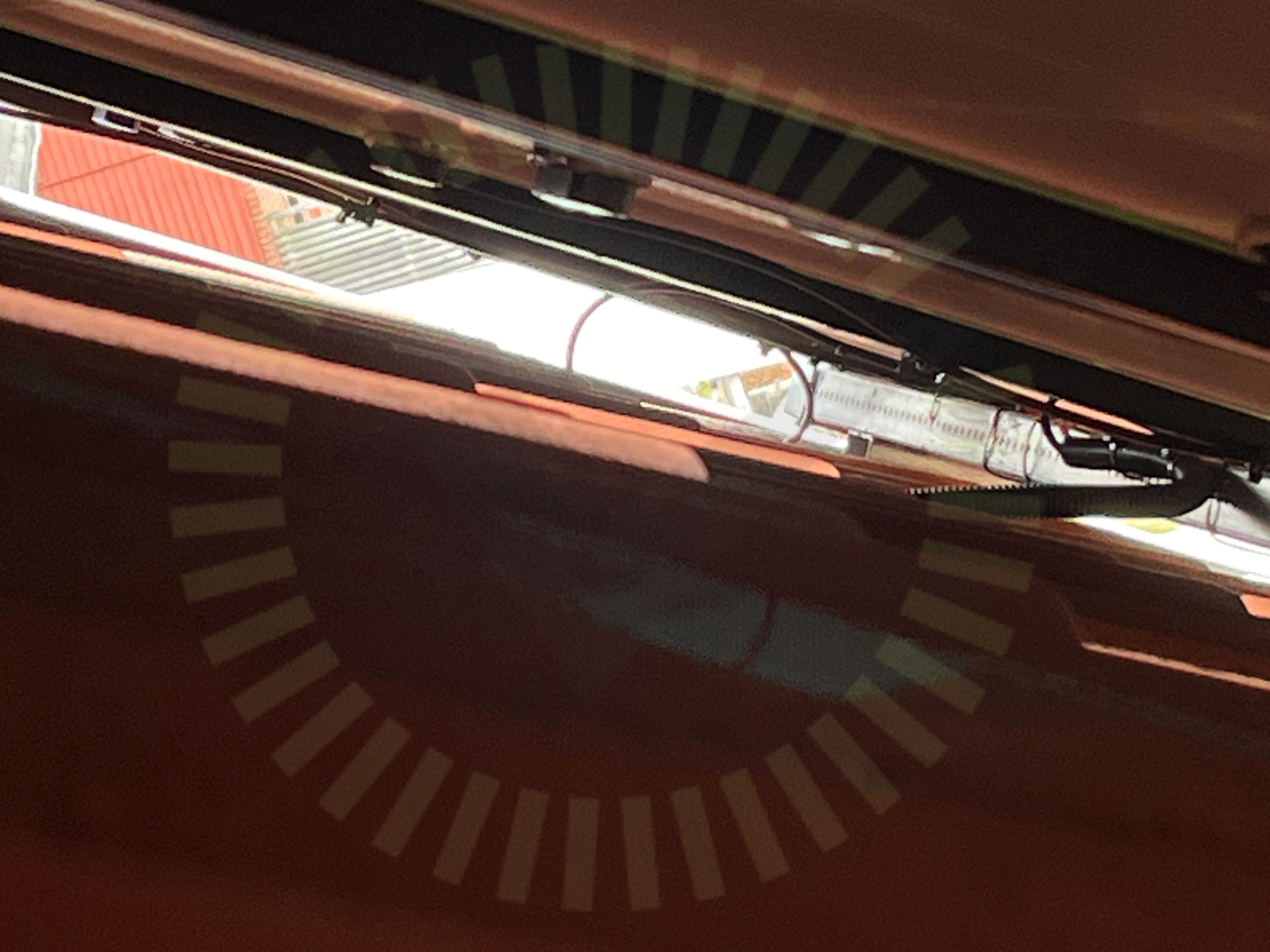

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

6.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade.

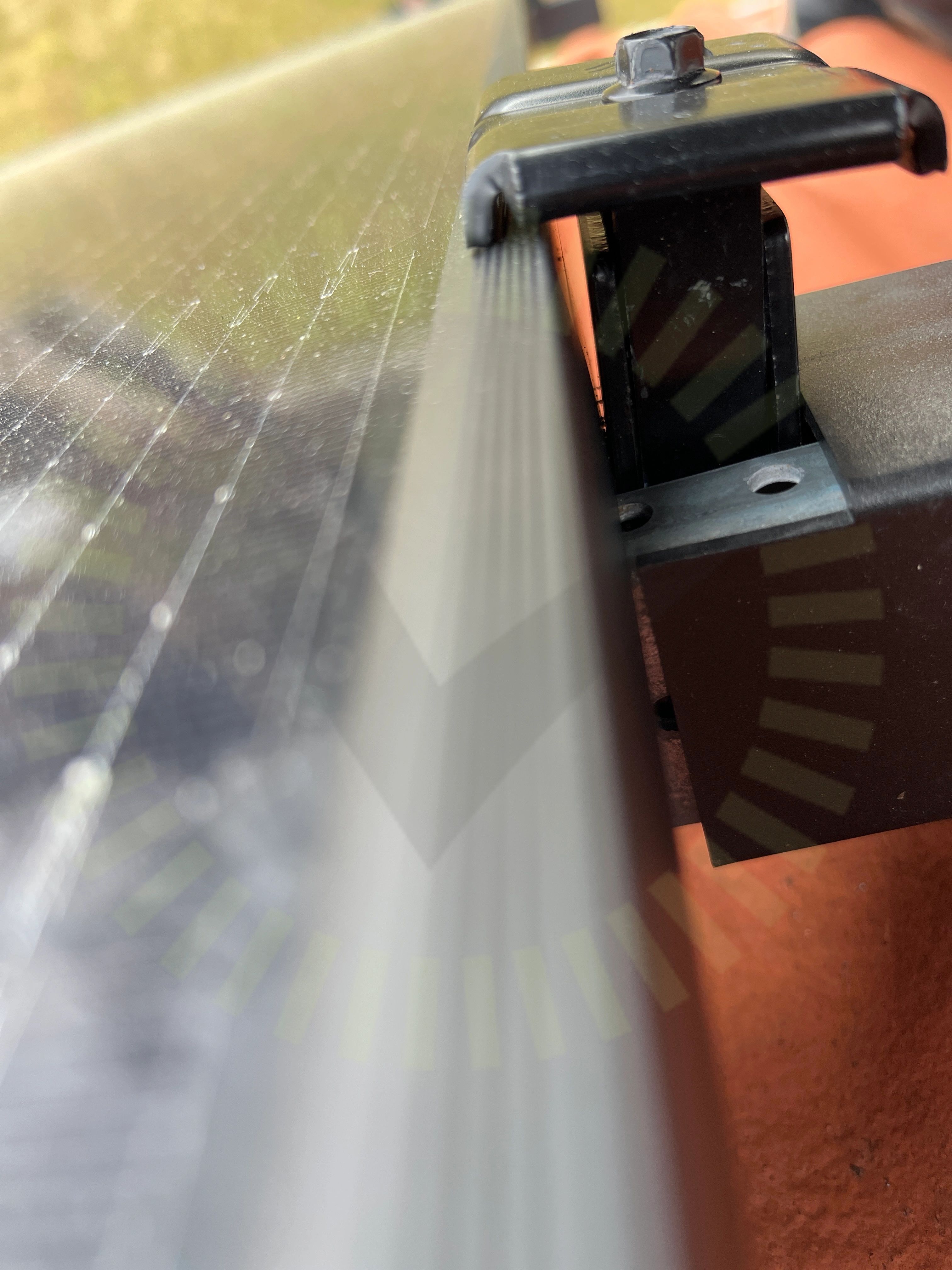

6.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

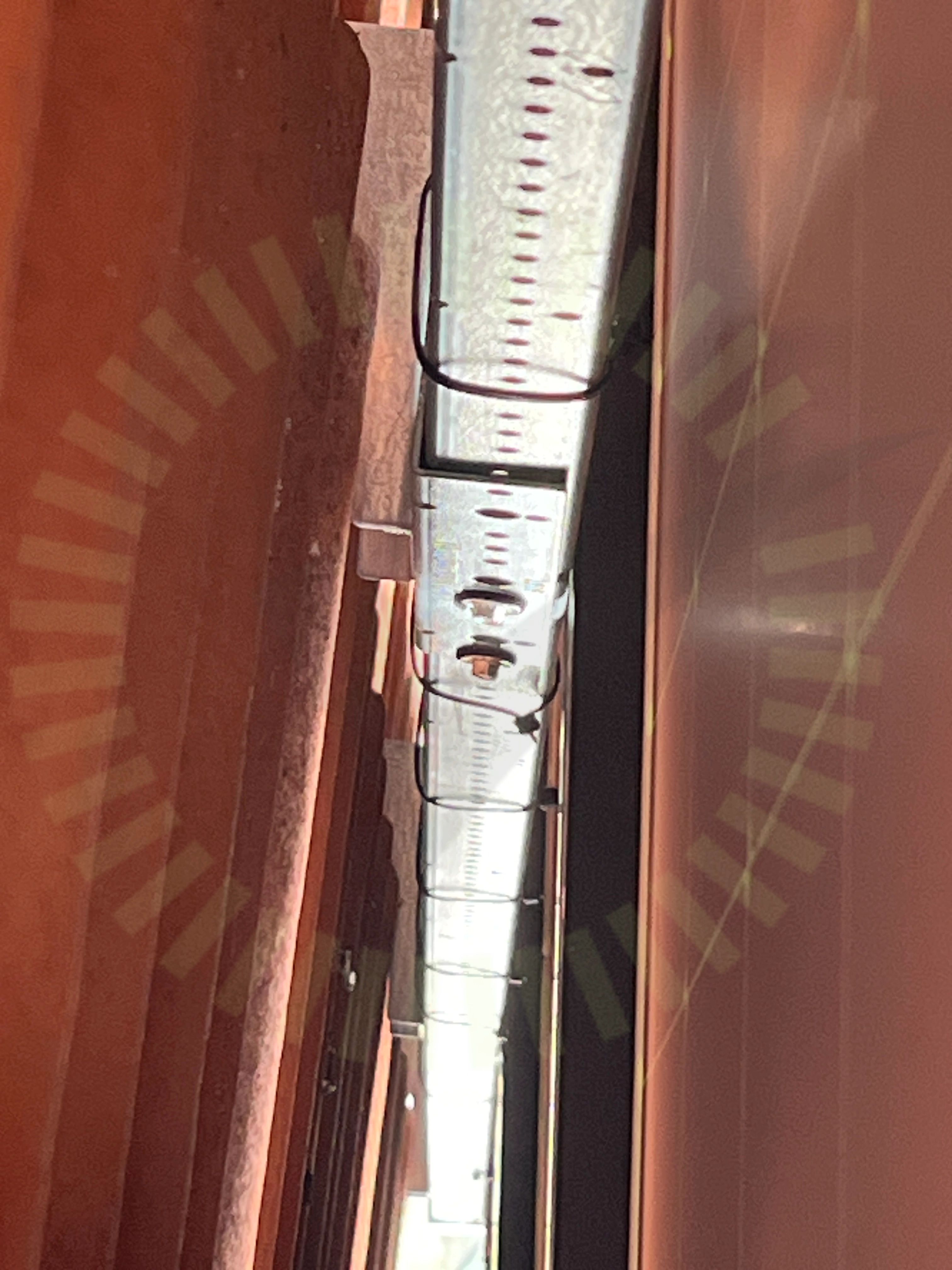

6.4 Skenskarvar

Inte godkänd

Plåtskruvar sitter inte jämt fördelat mellan de två skenor som skarvas.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

Godkända kontrollpunkter

18/22

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Takgenomföring

Underliggande takpanna

Väderbeständigt material

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Ej tillgängligt vid besiktning

1/4

Varning för likspänning

Växelriktare

Anmärkningar

1/35

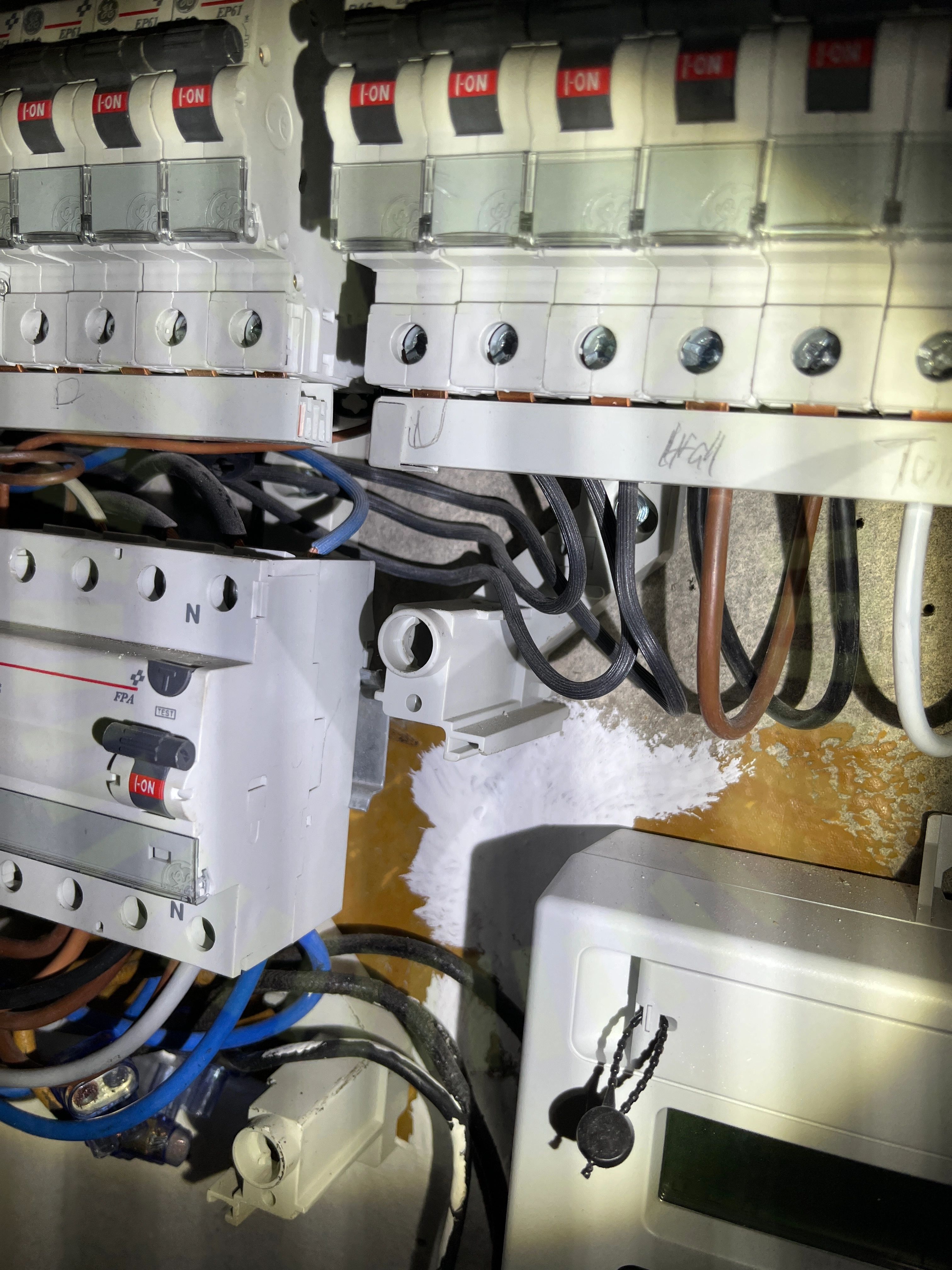

9.1 Kabeldimensionering

Inte godkänd

Neutralledaren från Jordfelsbrytaren och kablaget mellan centralerna är underdimensionerat. Detta är sen innan installation av växelriktaren men har man gått in i en central och hittat uppenbart fel skall detta åtgärdas.

Godkända kontrollpunkter

21/35

Anslutning av ledare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Ej tillgängligt vid besiktning

13/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kontakter

Fastsäkring av produkt

Förskruvning

Infästning

Jordning av chassi

Kablagets böjradie

Stress på kontakter

Strängdesign

Växelriktarens IP klassning
