Besiktningsrapport
8.9
Installation genom
1KOMMA5°
Datum
12 november 2024
Ort
Mellerud, Västra Götalands län
Skenskarvar
Kabeluppfästning
Föremål mot bakstycke

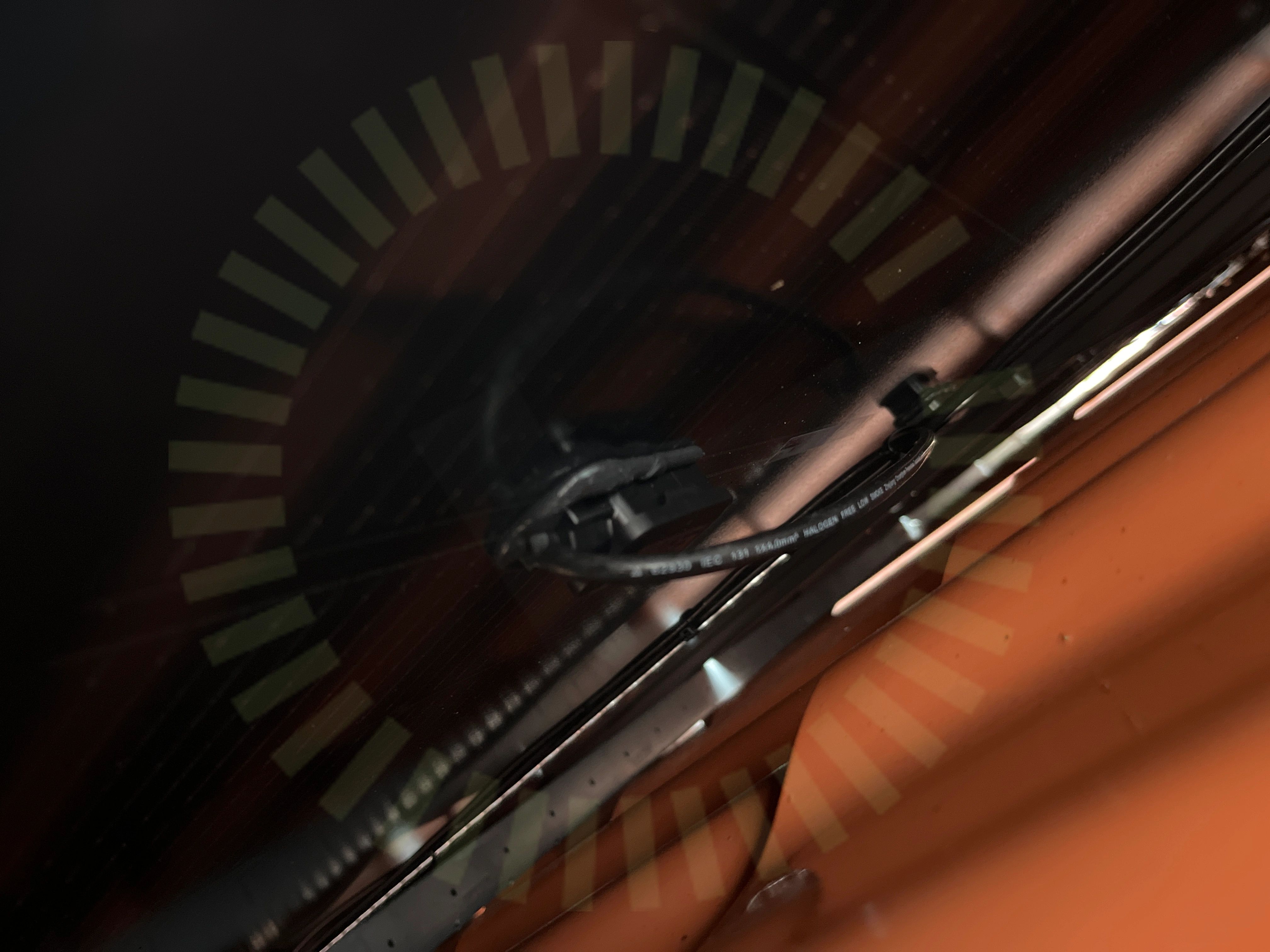

+ 2
94% godkända
6% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B54HBB
Montagesystem
Weland Stål: Plåttak Långskena
Växelriktare
SunGrow: SH5-10RT-20
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Tillbehör
CHINT: Sungrow DTSU666-20
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Smartmätare
Godkända kontrollpunkter
5/9
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
4/9
Anslutning av smartmätare
Fastsäkring av produkt
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B54HBB
Anmärkningar
3/18

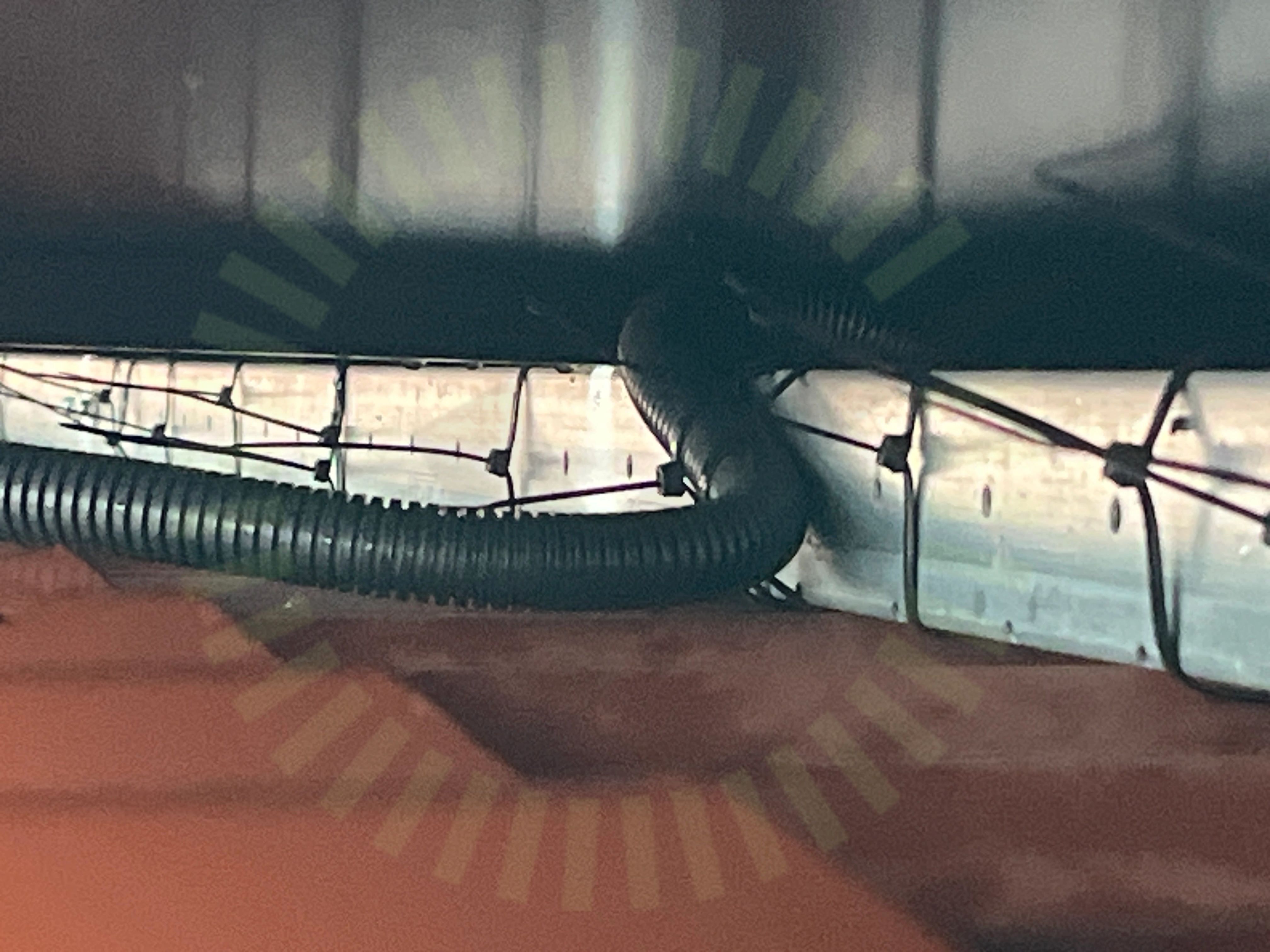

4.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7
4.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

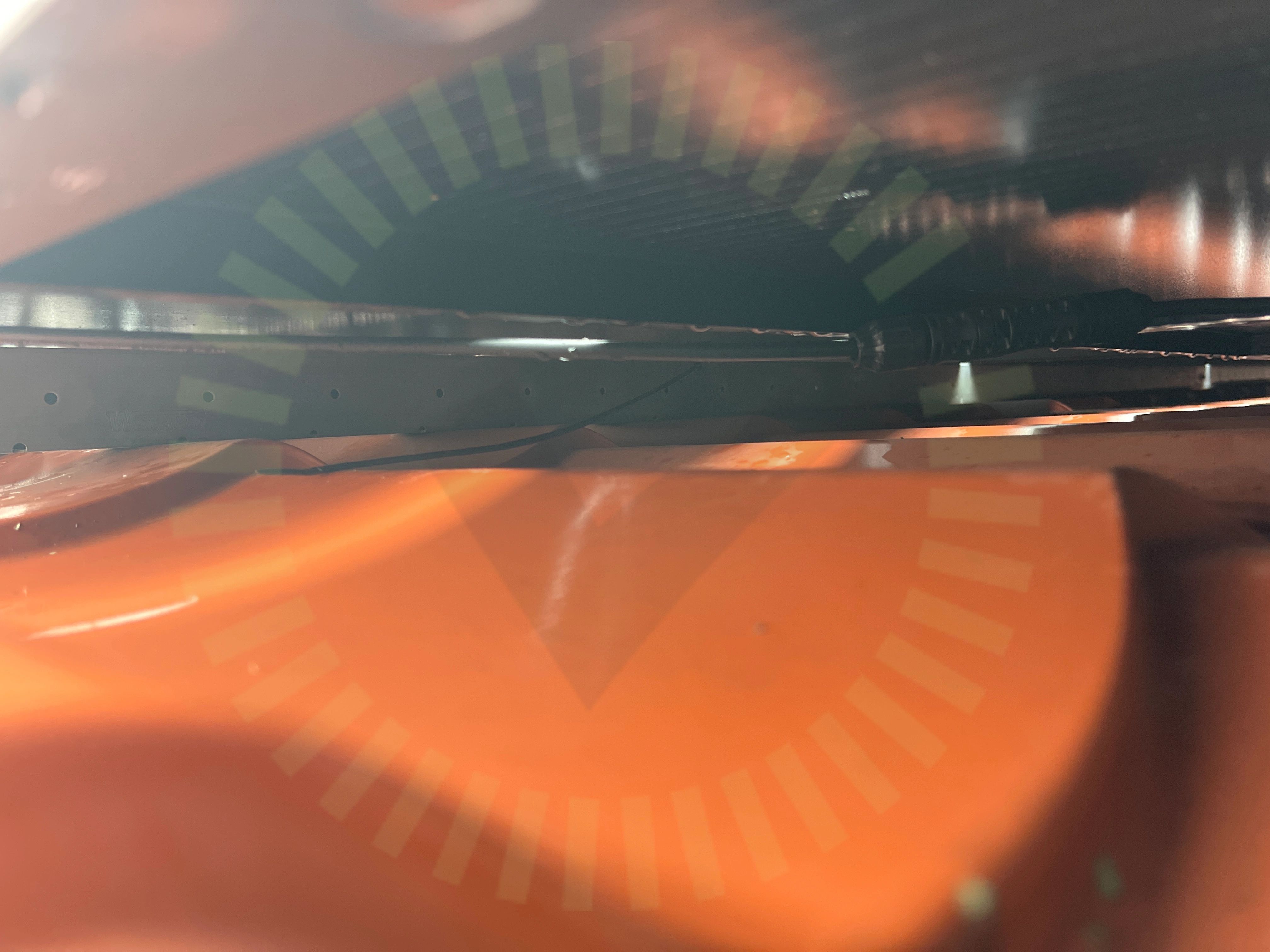

4.3 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Fästens placering
Förbindelse av kontakter
Förläggning DC kontakter
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Ej tillgängligt vid besiktning
1/18
Strängförläggning
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
3/17

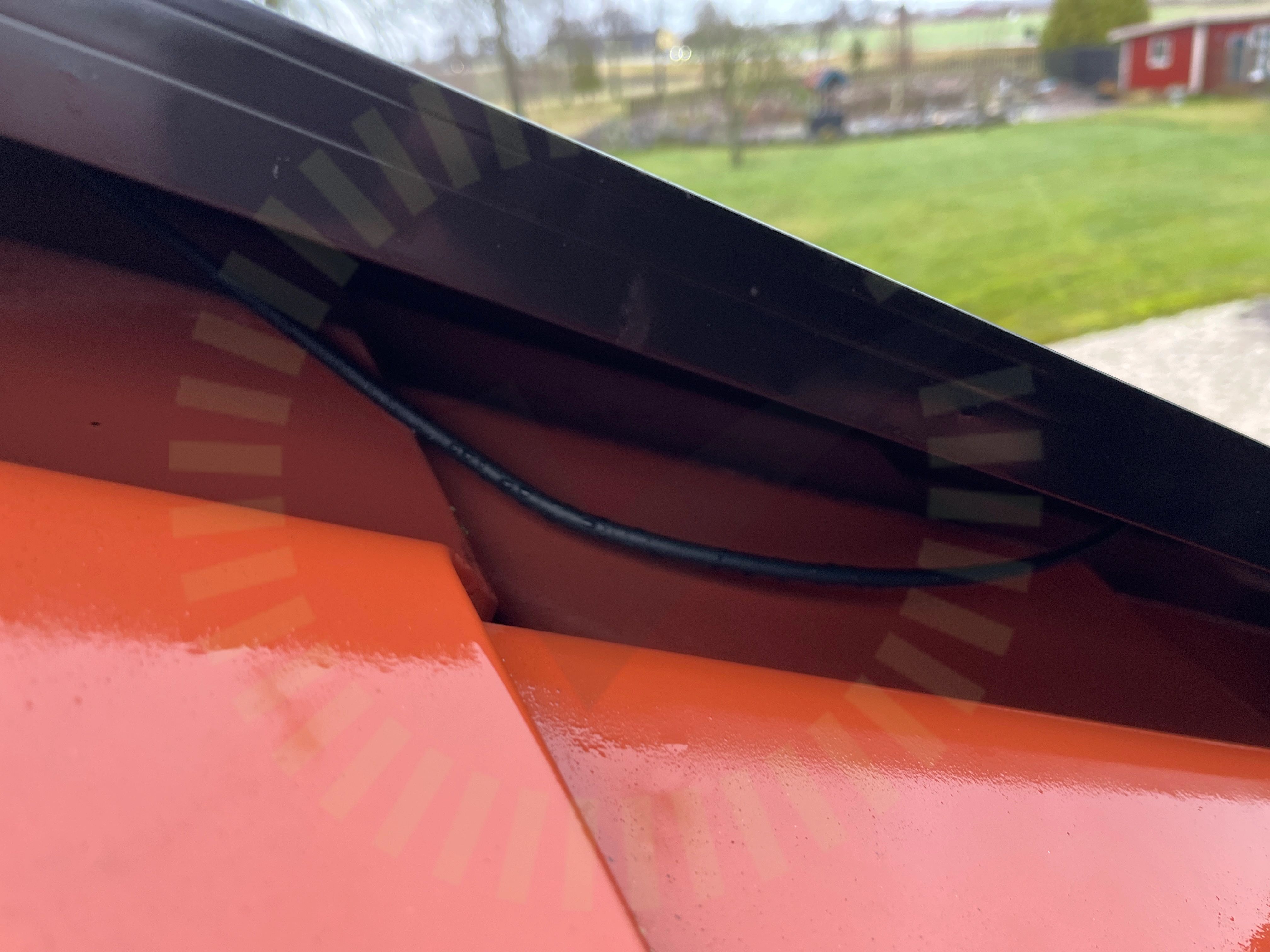

5.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

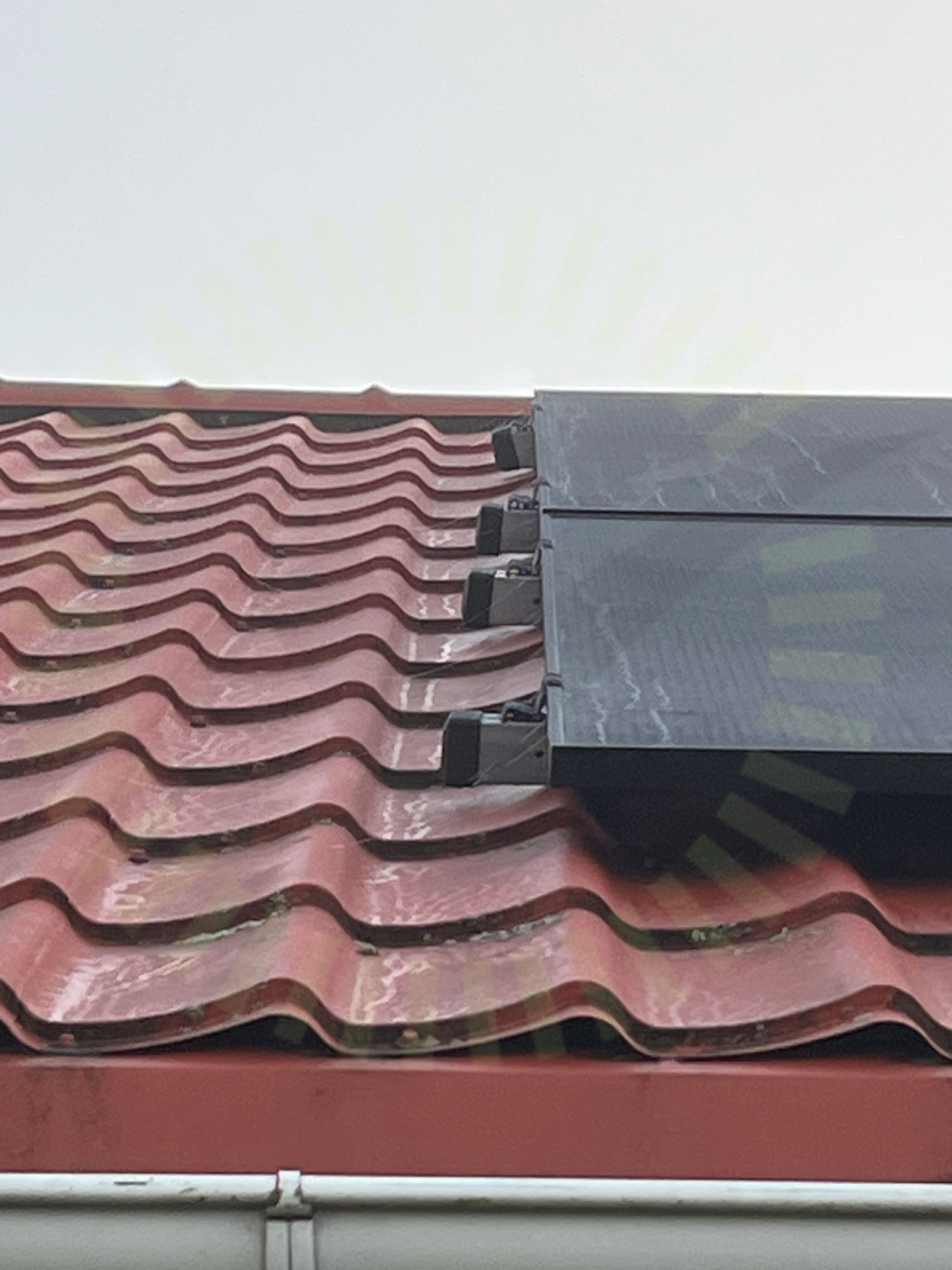

5.2 Ändklämmor skena
Inte godkänd
För lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109
5.3 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
MA5101 Sid 1 (1) | Version 4 - 221219
Godkända kontrollpunkter
14/17
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Takgenomföring
Snö- och Vindlastberäkning
Väderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36
Strängdesign
