Besiktningsrapport

9.5

Installation genom

Sesol

Datum

20 september 2023

Ort

Kalmar, Kalmar län

Anslutning

Stödplatta

Underliggande takpanna

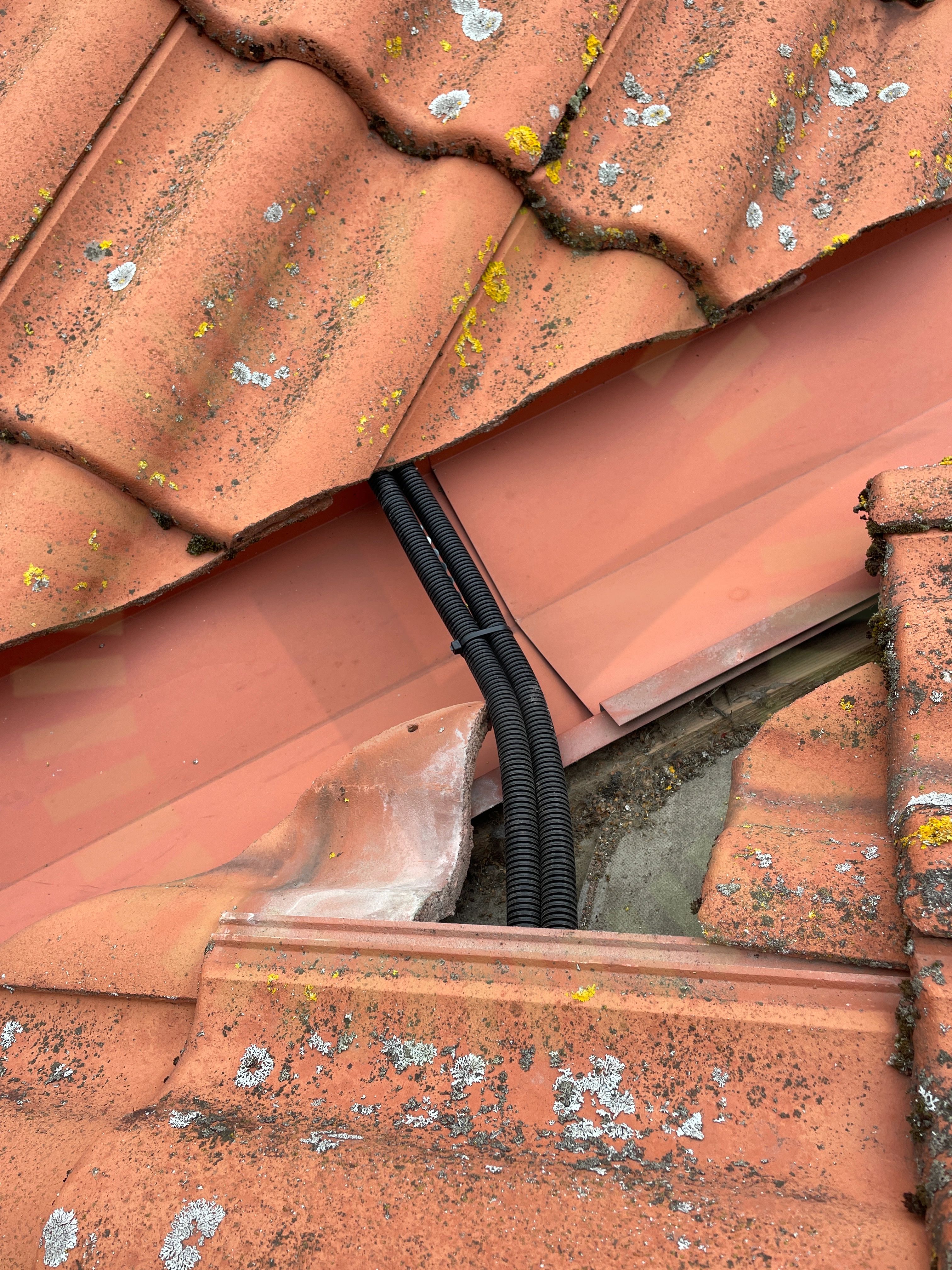

+ 6

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

MontagesystemWeland Stål: Solpanelsfäste papptak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/39

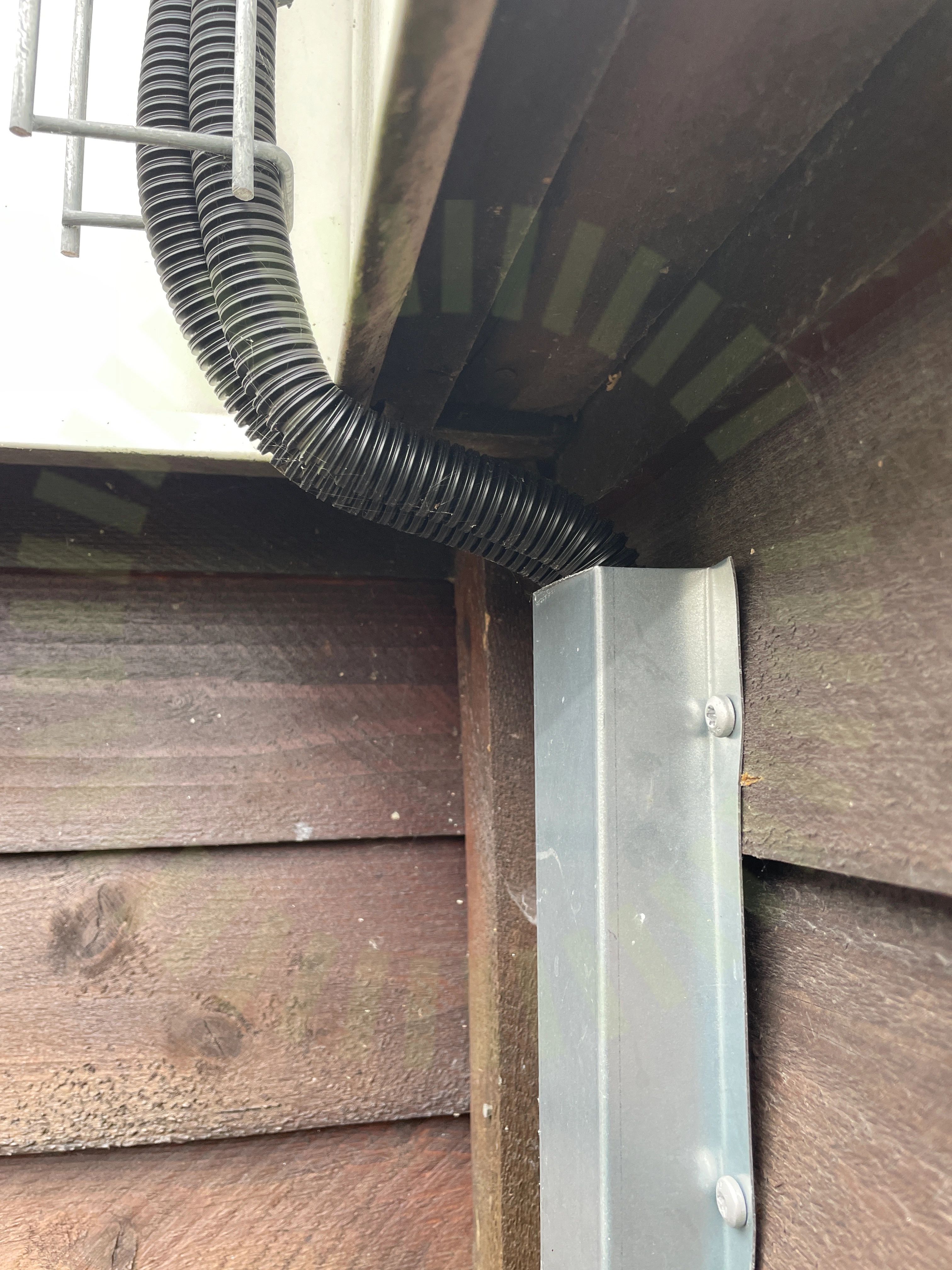

2.1 DC Kablage förläggning

Rekommendation

Begränsad risk för att vatten följer slang och leds in i väggen.

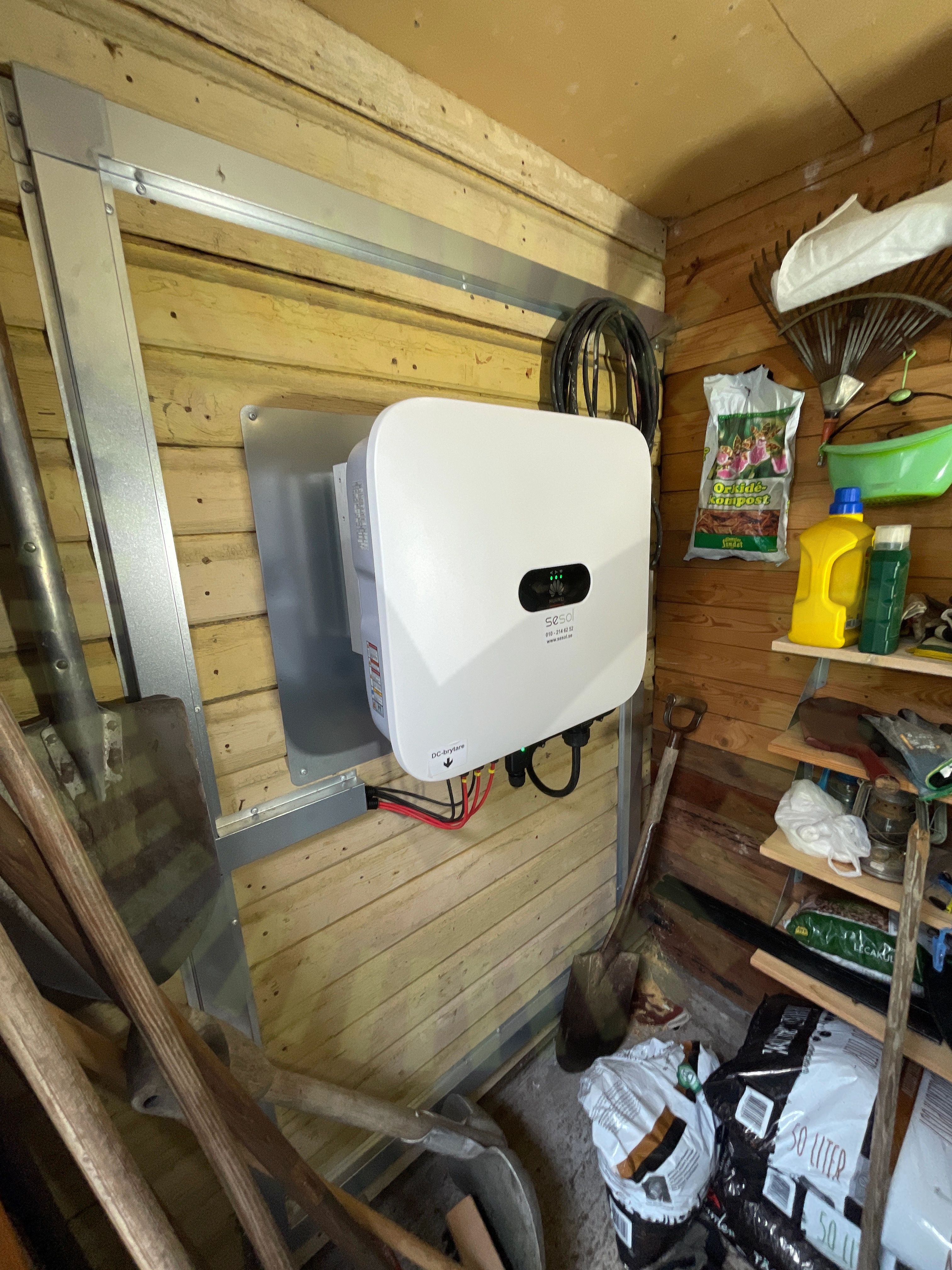

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39

Tillförlitligt fäst

Longi: LR5-54HPB 390-410M

Anmärkningar

2/34

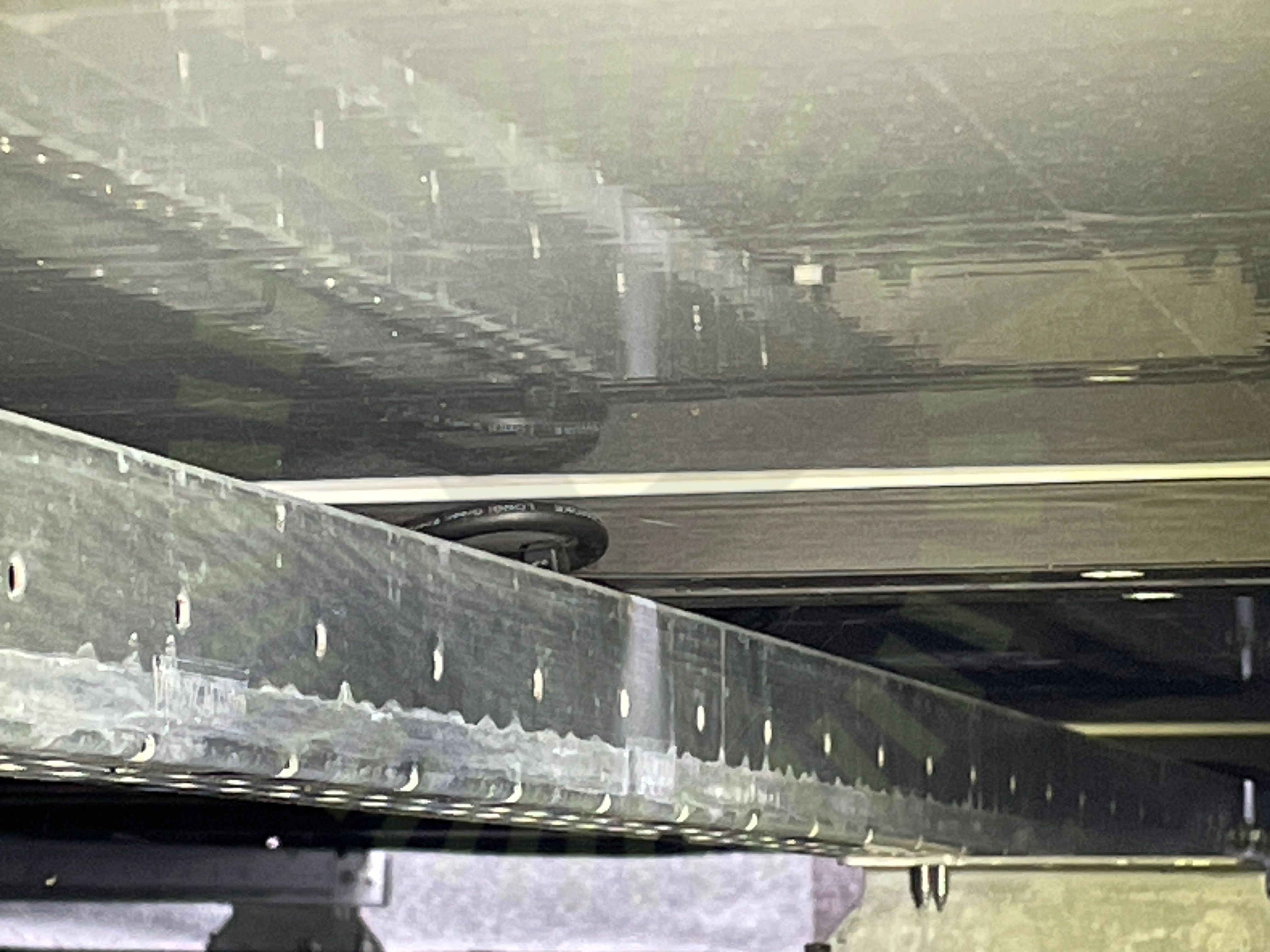

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

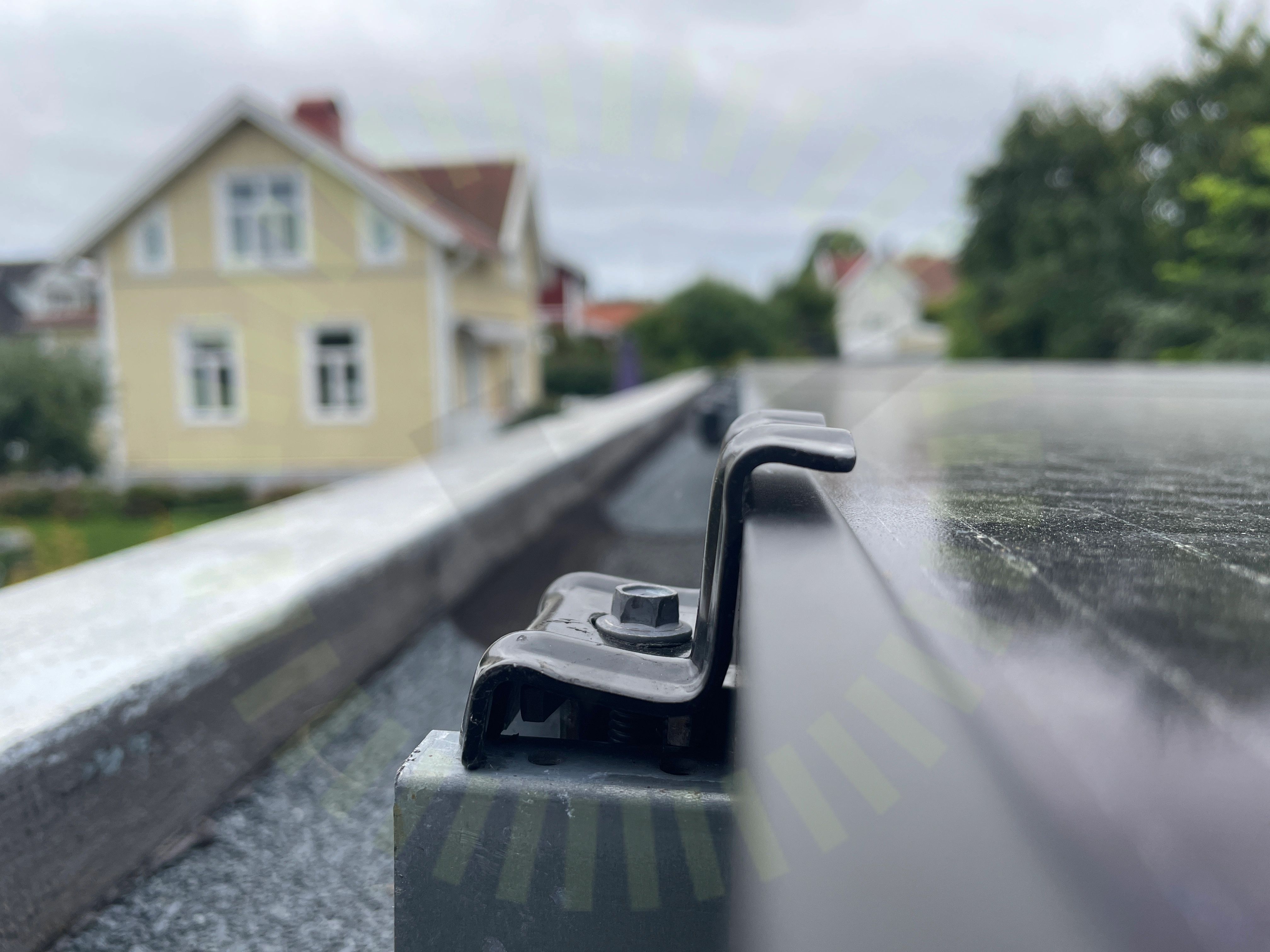

3.2 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

25/34

Avstånd till takAvstånd till takDräneringshålDräneringshålFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKopplingslådaKopplingslådaMellanrumMellanrumPunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramSträngförläggningSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

7/34

Förbindelse av kontakterFörbindelse av kontakterKontaktdonKontaktdonPanelkablagets böjradieStress på kontakterStress på kontakter

Säkerhetsbrytare AC

Anmärkningar

1/7

4.1 Anslutning

Inte godkänd

Matande kabel är inte korrekt ansluten i undercentral. Femledare där både P-E och N är ansluten till jord

Godkända kontrollpunkter

6/7

BöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan

Weland Stål: Råspont

Anmärkningar

2/24

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabelförläggning är skyddad och fäst men placering är olämplig. Eventuell snötyngd kommer trycka bort pannor och leda till otätheter.

SS 436 40 00 (712.522.101)

5.2 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

21/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Weland Stål: Solpanelsfäste papptak

Anmärkningar

3/22

6.1 Använd tätskiktsduk

Inte godkänd

Tätskiksduk överlappar inte tillräckligt mycket runt om tätsiktsplattan.

Weland Stål: Tätplåt (MA1008) Version 3 22.02.18

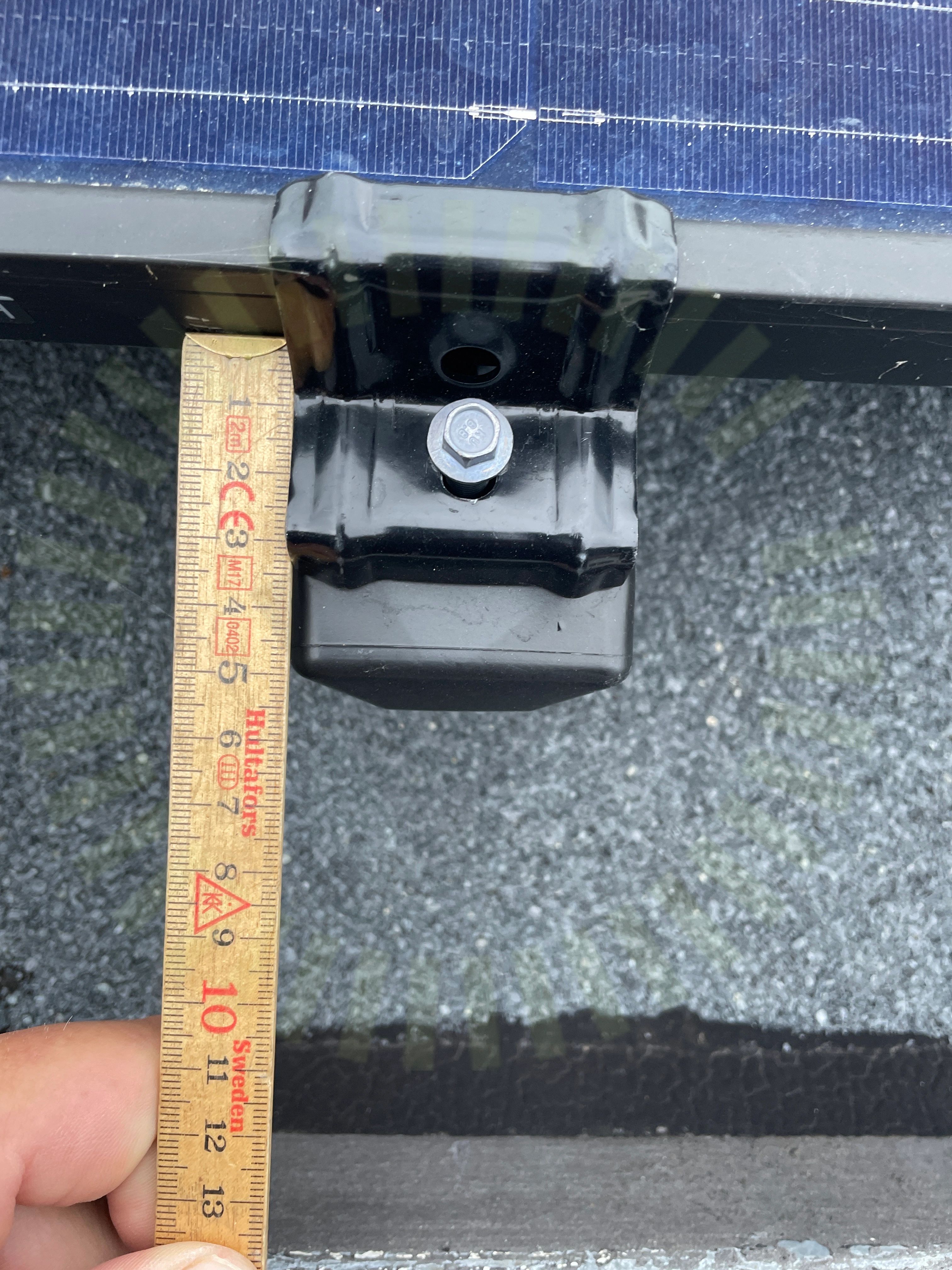

6.2 Ändklämmor skena

Inte godkänd

Skenan har för kort utstick för att ändklämman ska ligga korrekt.

MA5111 Sid 1 (1) | Version 4 - 221117

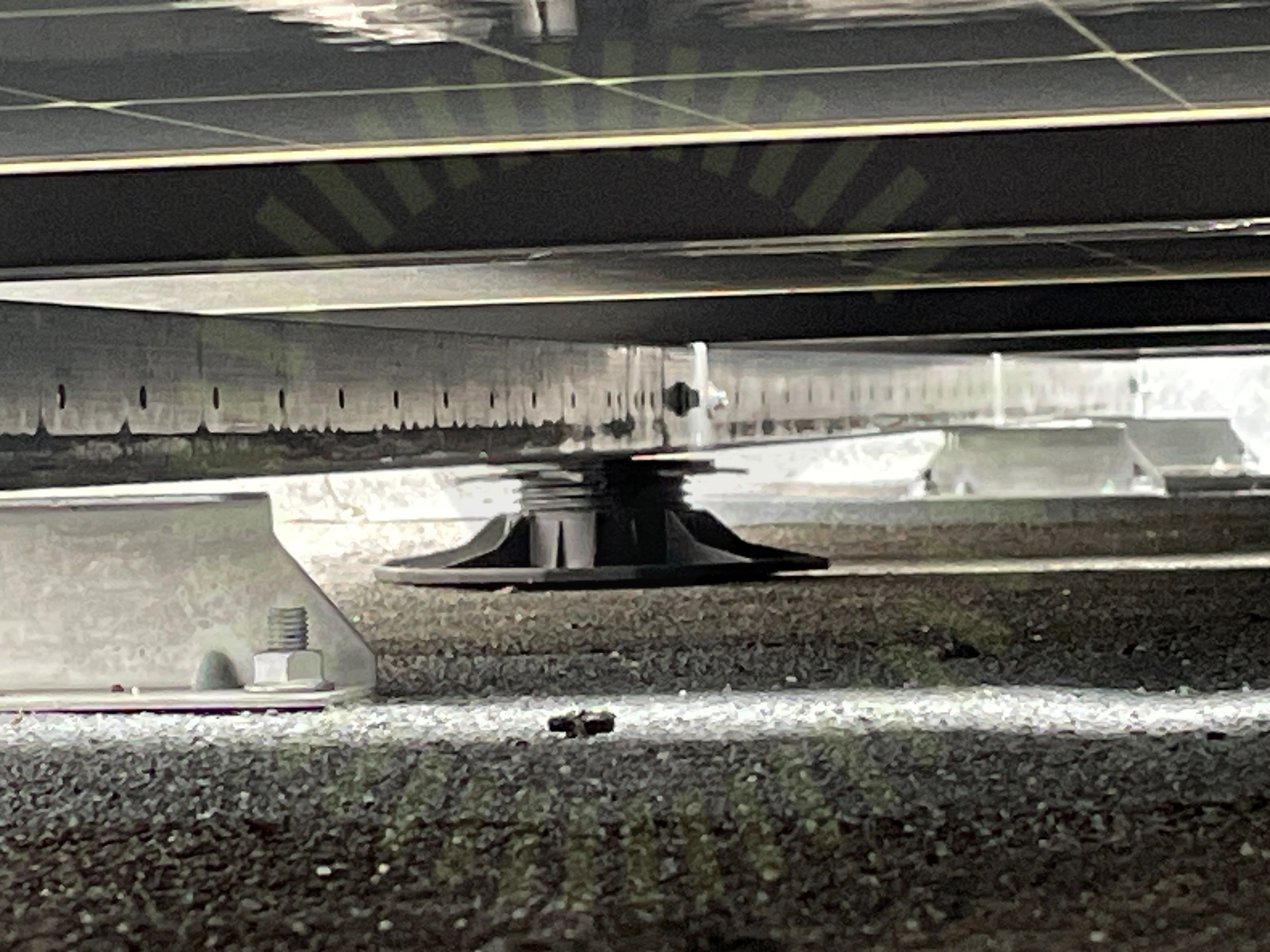

6.3 Stödplatta

Inte godkänd

Stödplattor avviker från tillverkarens anvisade material.

MA5103 Sid 2 (2) | Version 4 - 201103

Godkända kontrollpunkter

18/22

CC infästningarFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skruv

Ej tillgängligt vid besiktning

1/22

Infästning i råspont
