Besiktningsrapport
9.8
Installation genom
Svea Solar
Datum
17 maj 2024
Ort
Ytterby , Västra Götalands län
Föremål mot bakstycke
Närliggande objekt
Kontaktdon
98% godkända
2% ej godkända
Om installationen
Paneler
Longi: LR5-54HTH
Montagesystem
CC90- UNUM Betongpannor
Växelriktare
SVEA SOLAR: Power Shifter 6-10kW
Batteri
SVEA SOLAR: Power Saver 5-15kW
Tillbehör
CHINT: Huawei DTSU666 (med CT)
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/14
2.1 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70
Godkända kontrollpunkter
13/14
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, CC90- UNUM Betongpannor
Godkända kontrollpunkter
24/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans orientering
Klämmans placering i skena
Läktinfästning
Mittklämmor skruv
Optimerarfäste
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas infästning skruvade
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takkrokarnas CC
Takkrokarnas CC skenstart
Takkrokstyper
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Tak 1, Longi: LR5-54HTH
Anmärkningar
2/17
6.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules V18, Sida 11

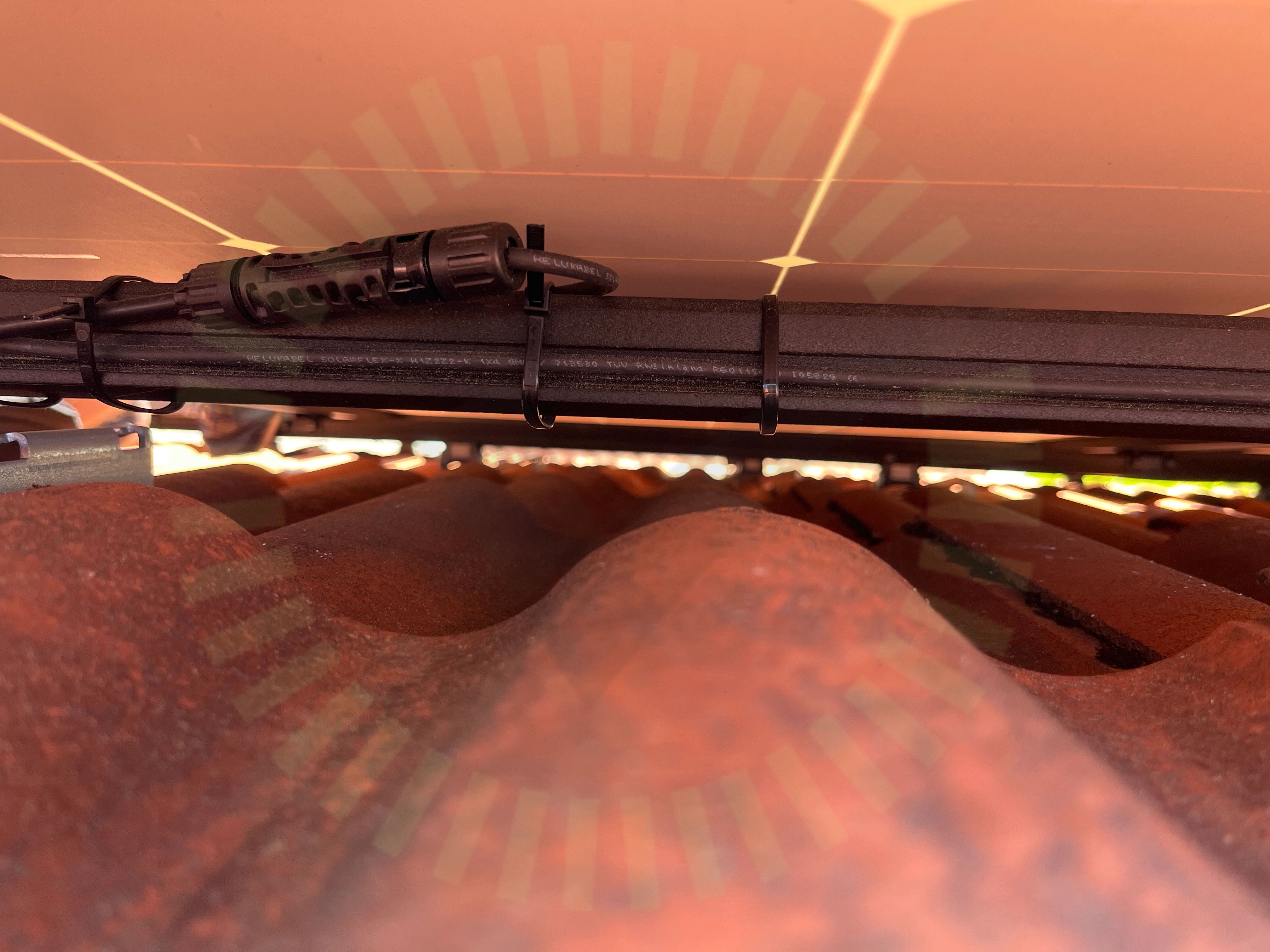

6.2 Kontaktdon
Inte godkänd
Minst 20 mm av kabeln ska förläggas rakt från kabeltätningen utan att böjas och utan belastning.
Stäubli MA711 ver 10.2022, sid 4
Godkända kontrollpunkter
14/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skuggning
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
