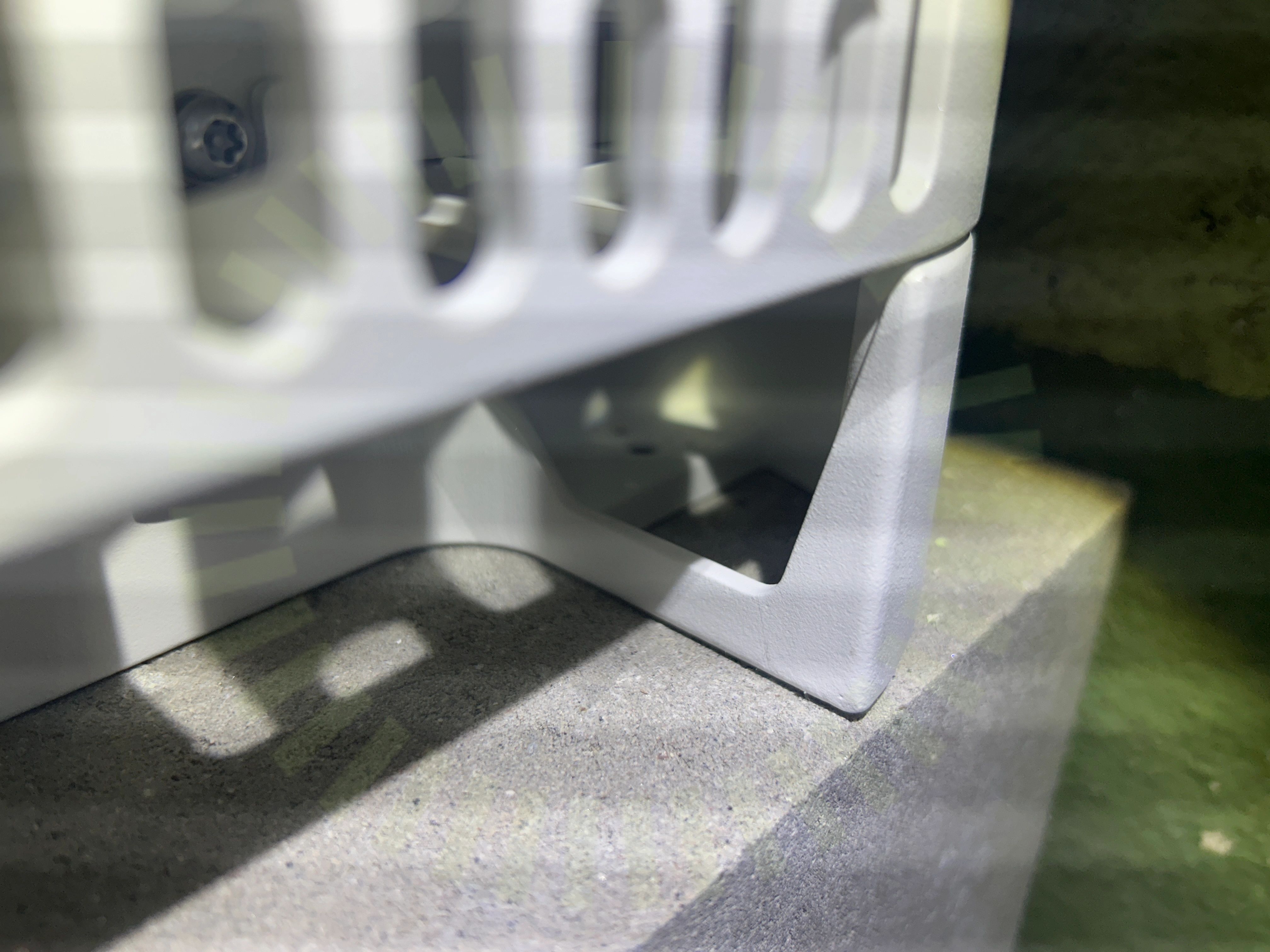

2.1 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
Besiktningsrapport
9.5
Installation genom
Dala Solenergi
Datum
8 september 2025
Ort
Torsåker, Gävleborgs län
97% godkända3% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemWeland Stål: Plåttak Långskena
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSigenergy: Gateway HomePro TP
TillbehörSäkerhetsbrytare AC
TillbehörSigenergy: HomeMax TP
Installerad av Dala Solenergi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
2/47
2.2 Säkringsdimension
Inte godkändSäkringen är för stor för det valda kablaget.
Godkända kontrollpunkter
45/47AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
12/19Avstånd till havAvstånd till ytaDräneringshålFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
7/19Förbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradiePanelkablagets böjradieStress på kontakterSträngförläggning
Tak 1: Weland Stål: Plåttak Långskena
Anmärkningar
1/17

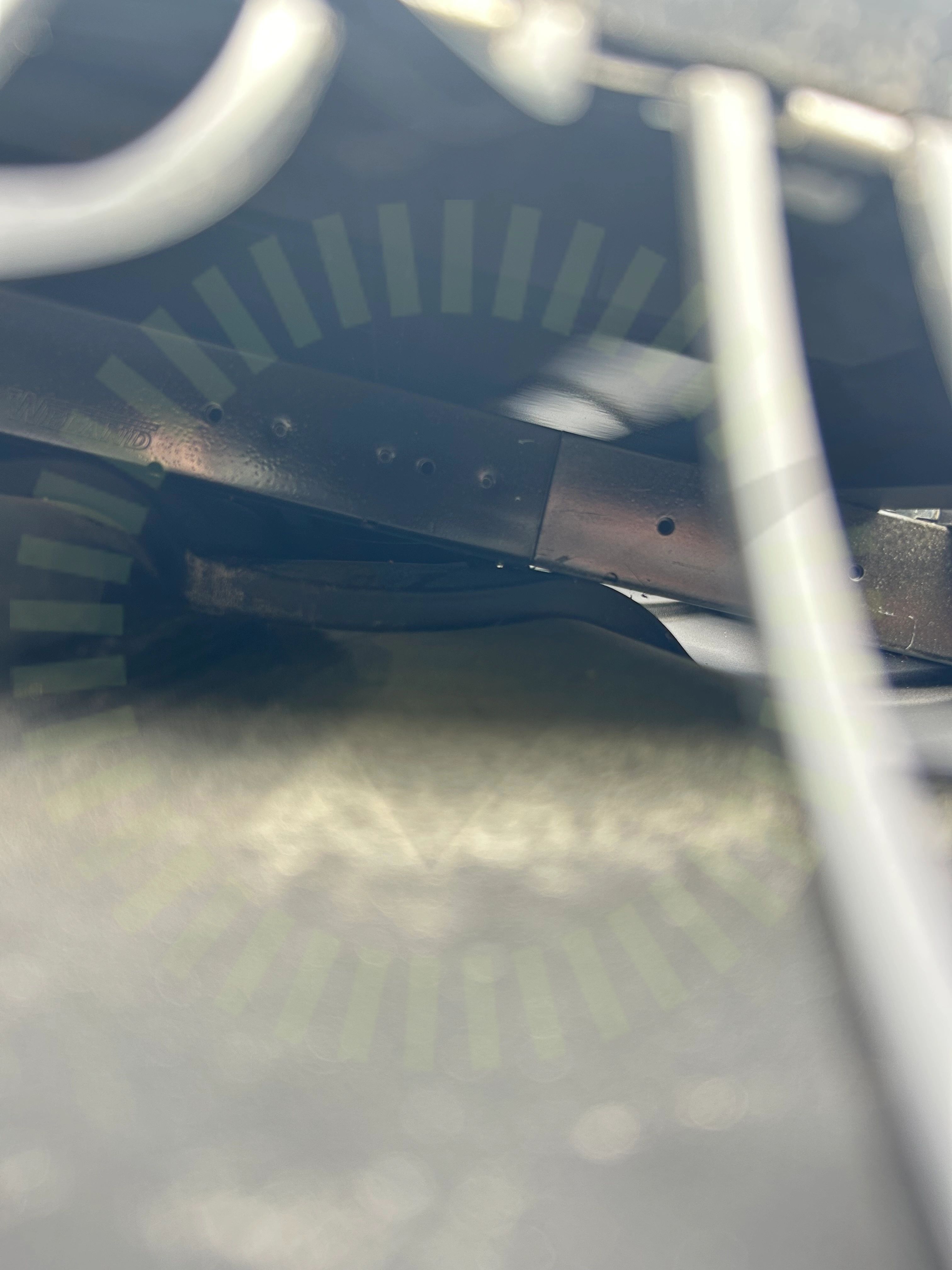

5.1 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.
MA5101 Sid 1 (1) | Version 4 - 221219
Godkända kontrollpunkter
11/17DC kabel förläggningFrämmande materialKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningÄndklämmor skena
Ej tillgängligt vid besiktning
5/17Föremål mellan skena och panelramKabeluppfästningSkadorSkenornas infästningVäderbeständigt material
Tillbehör
Godkända kontrollpunkter
10/10Anslutning till centralAnslutning till växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialFastsäkring av produktJordspettPlaceringPlacering av växelriktareVäderskydd
Tillbehör
Anmärkningar
1/11

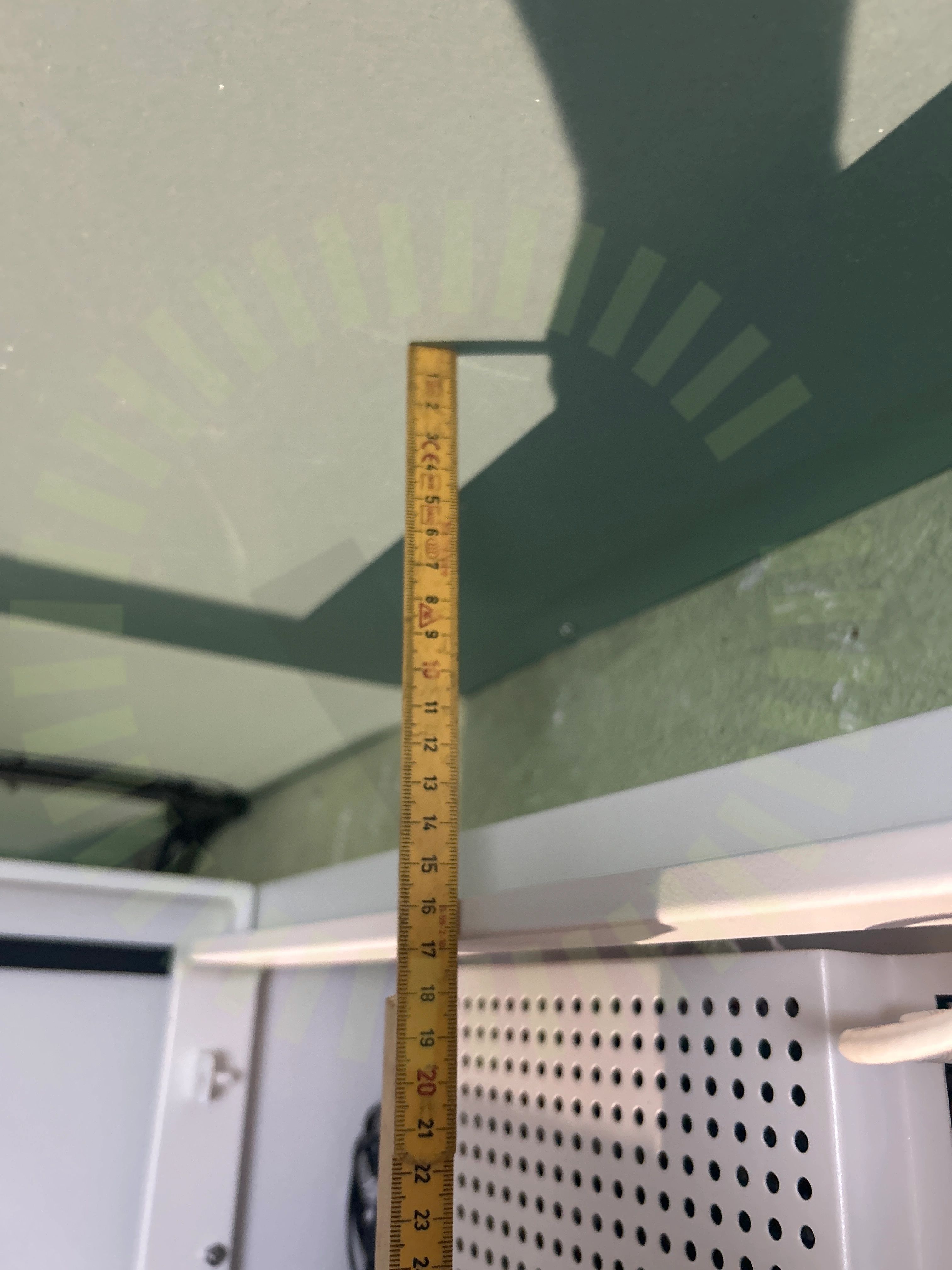

7.1 Avstånd närliggande objekt
Inte godkändBoxen är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Minst 300 mm fritt ovanför behövs.
Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 6
Godkända kontrollpunkter
10/11Anslutning back-upAnslutning till GridAnslutning till växelriktareAvstånd till havetBakomliggande materialFastsäkring av produktFörskruvningJordspettPlaceringVäderskydd
